Tarcza zabierakowa 160mm FLS160_C3

Tarcza zabierakowa 160mm FLS160_C3
Kod towaru:
Chwilowy brak towaru
Cena: 400,00 zł z VAT 325,20 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

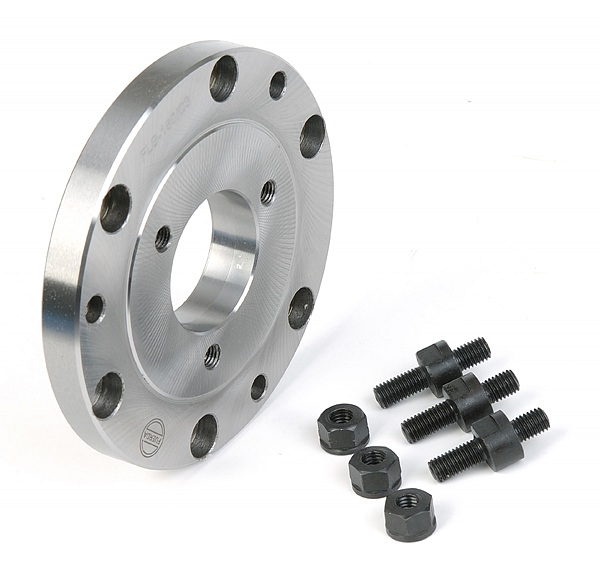

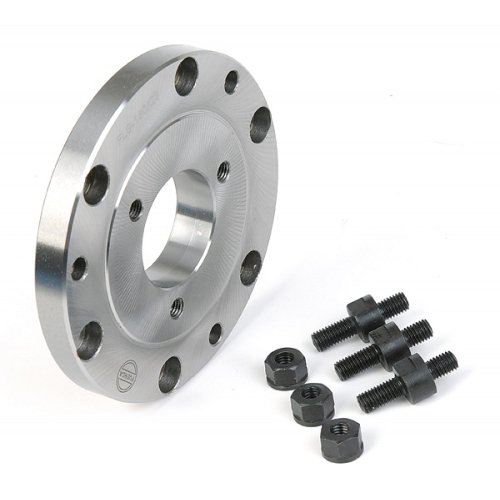

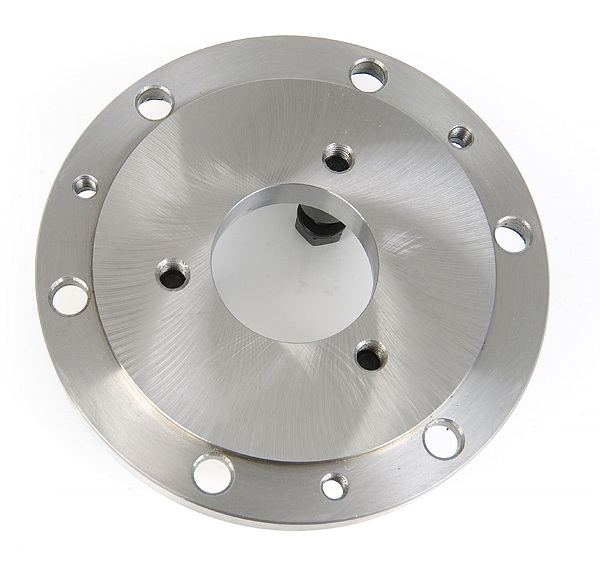

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 160mm .

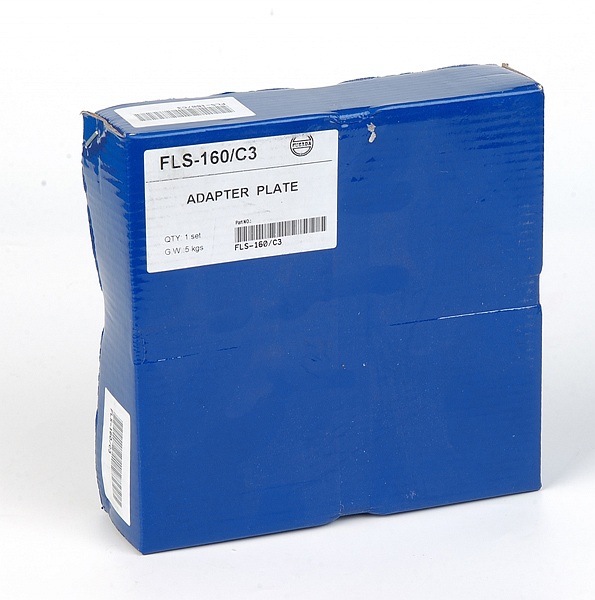

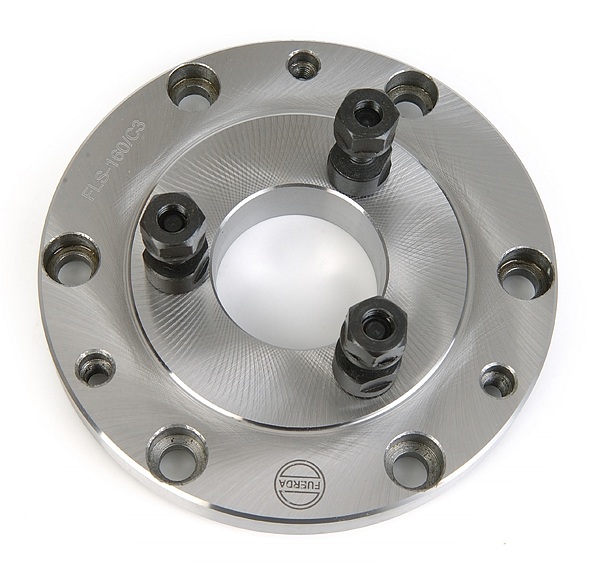

model FLS-160/C3

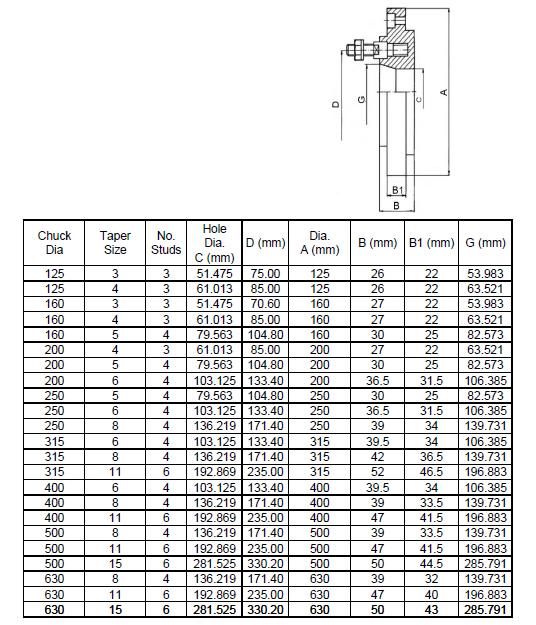

Rysunek techniczny tarczy zabierakowej :

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 160 ,
natomiast w kolejnej kolumnie Taper Size - 3 .Ta aukcja dotyczy właśnie tego TYPU.



99



CHUCK DIA -160mm rozmiar uchwytu

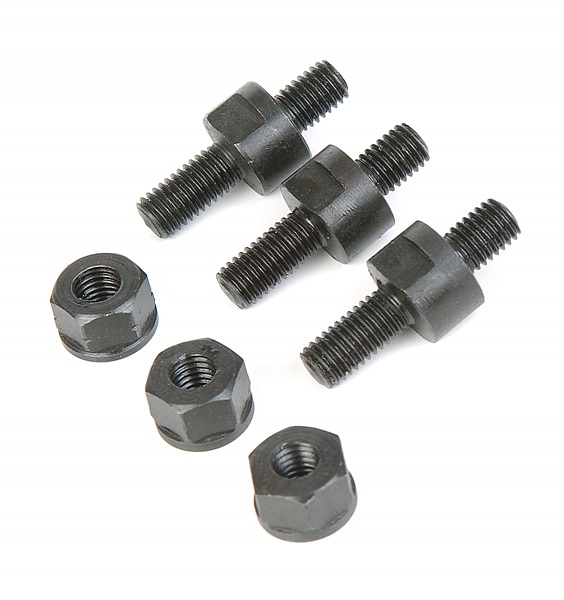

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH

Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu

D - poprawnie to 75 - (błąd w tabeli ) średnica mierzona w osi śruby po przekątnej -od strony tokarki

Dia A - Średnica Tarczy

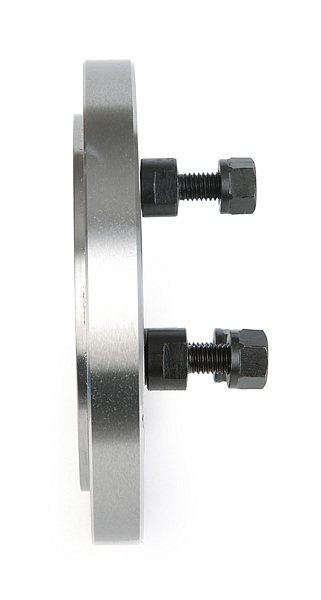

B- Grubość tarczy z wystającymi stożkami.

B1- Grubość tarczy głównego elementu .

G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu

Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki .
Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .



Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :





A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 75mm

Max - to wymiar stożka w maksymalnym miejscu - 53,983

Min - to wymiar stożka w minimalnym miejscu - 51,475

C - średnica tarczy - 160mm

B- grubość tarczy - 27mm



Chcąc zakupić komplet uchwyt + tarcza zabierkowa proszę o przesłanie maila z zapytaniem wszystko dokładnie wyjaśnię.





Tarcza pasuje do uchwytu 160mm z mojej innej aukcji

Na innej aukcji znajdziecie Państwo tarcze innego typu lub

do uchwyty z normą din 6350 .

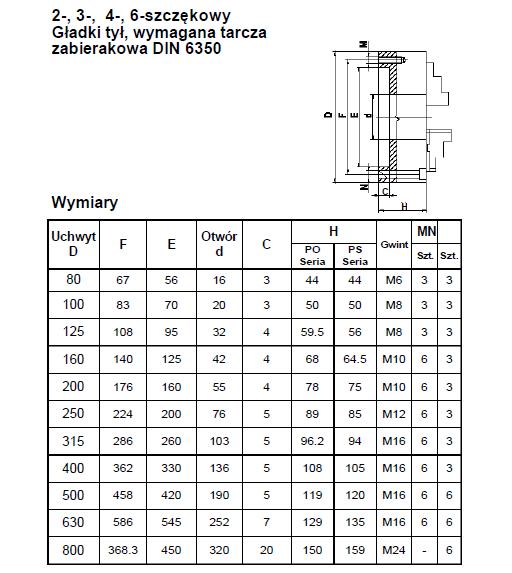

Poniżej przedstawiam charakterystykę uchwytu

PROSZE PATRZYC na rozmiar w tabelce 160.

do którego pasuje tarcza :



Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3  - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAM



89



23



nr. katalgowy 08508
