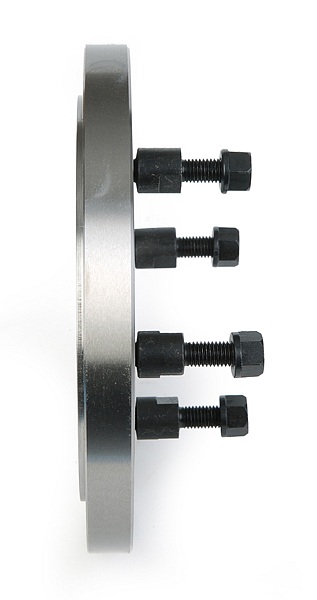

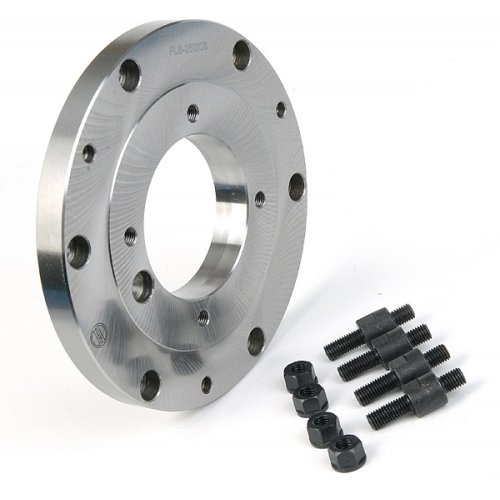

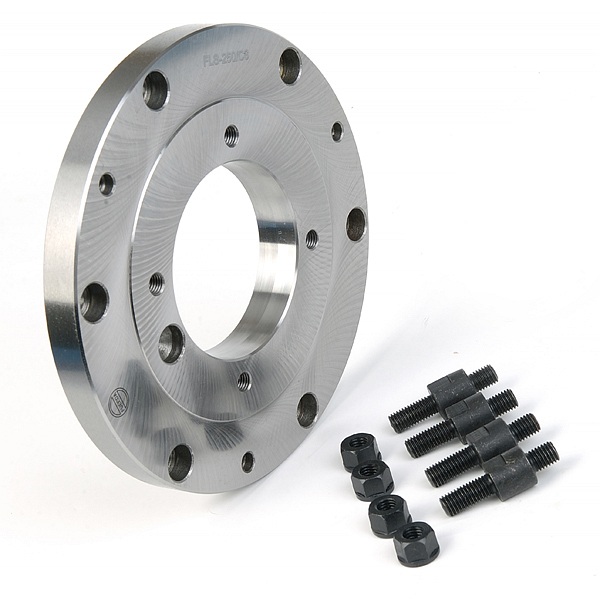

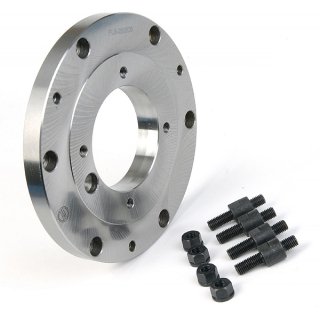

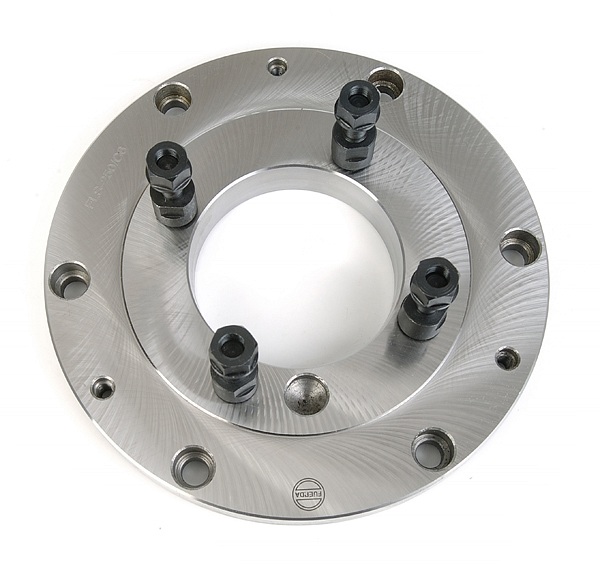

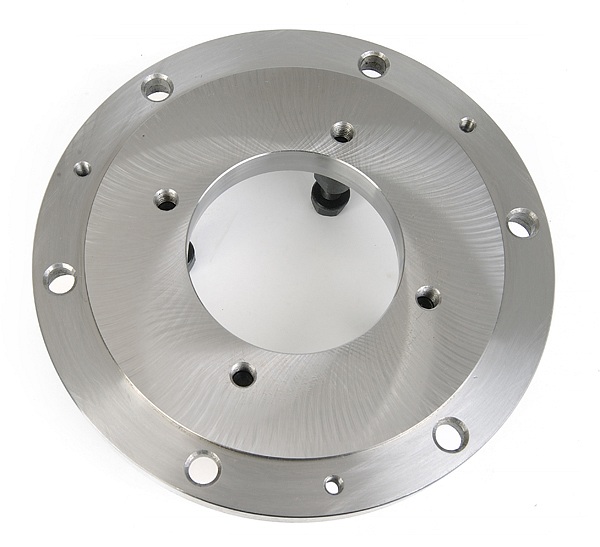

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 250mm .

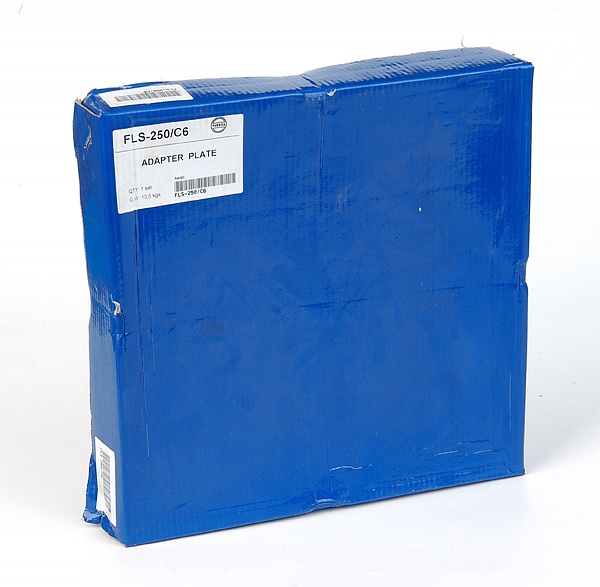

model FLS-250/C6
Rysunek techniczny tarczy zabierakowej :
Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 250 ,
natomiast w kolejnej kolumnie Taper Size - 6 .Ta aukcja dotyczy właśnie tego TYPU.
CHUCK DIA -250mm rozmiar uchwytu

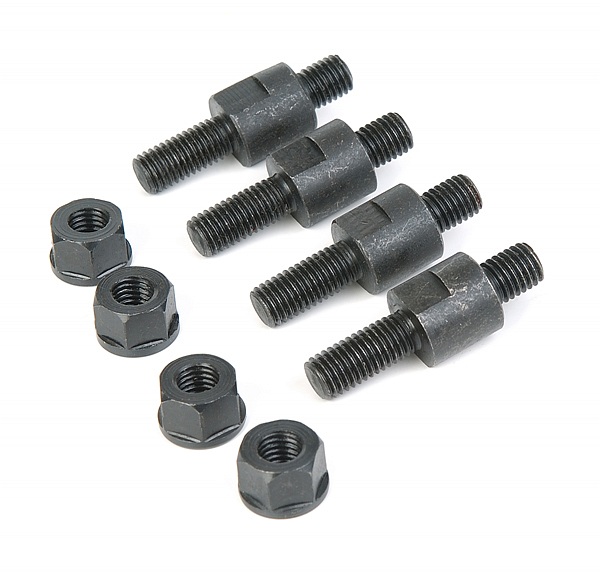

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH
Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu
D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki
Dia A - Średnica Tarczy
B- Grubość tarczy z wystającymi stożkami.
B1- Grubość tarczy głównego elementu .
G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu
Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki .
Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .
Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :
A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 133,40mm
Max - to wymiar stożka w maksymalnym miejscu - 106,385
Min - to wymiar stożka w minimalnym miejscu - 103,125
C - średnica tarczy - 250mm
B - grubość tarczy - 36,5mm
Chcąc zakupić komplet uchwyt + tarcza zabierkowa proszę o przesłanie maila z zapytaniem wszystko dokładnie wyjaśnię.
Tarcza pasuje do uchwytu 250mm z mojej innej aukcji
Na innej aukcji znajdziecie Państwo tarcze innego typu lub
do uchwyty z normą din 6350 .
Poniżej przedstawiam charakterystykę uchwytu
PROSZE PATRZYĆ na rozmiar w tabelce 250 ,
do którego pasuje tarcza :
Poniżej podajemy rysunek techniczny wraz z wymiarami :
D - ROZMIAR UCHWYTU
D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ
D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ
D3 - ŚREDNICA PRZELOTU
H1 - GRUBOŚĆ
H - GRUBOŚĆ WRAZ Z SZCZĘKAM
