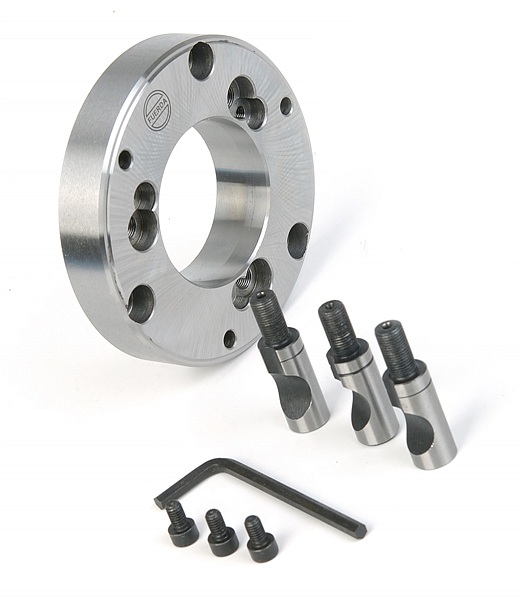

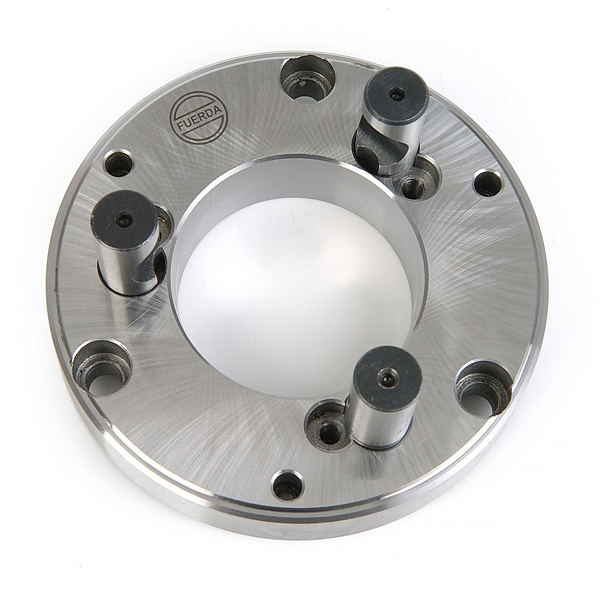

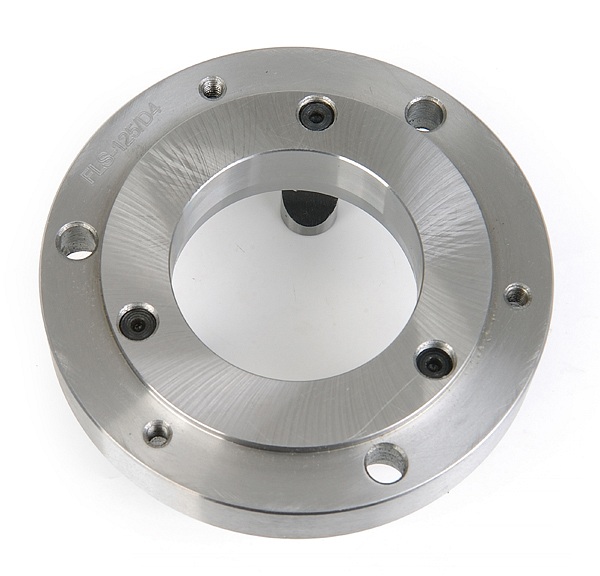

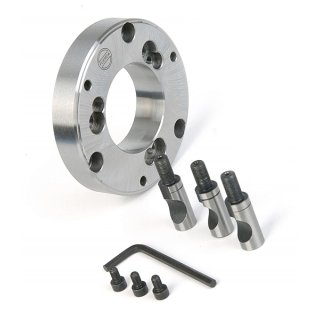

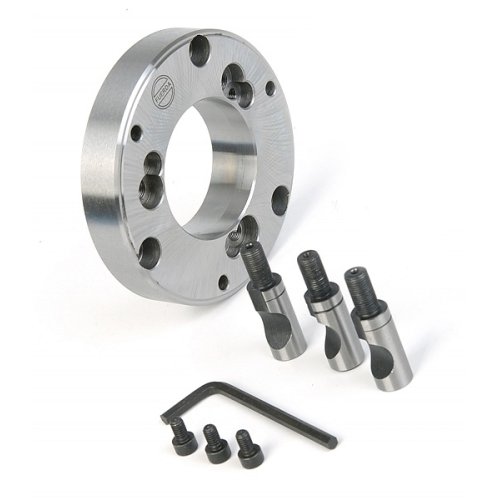

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 160mm .
model FLS-160/D3

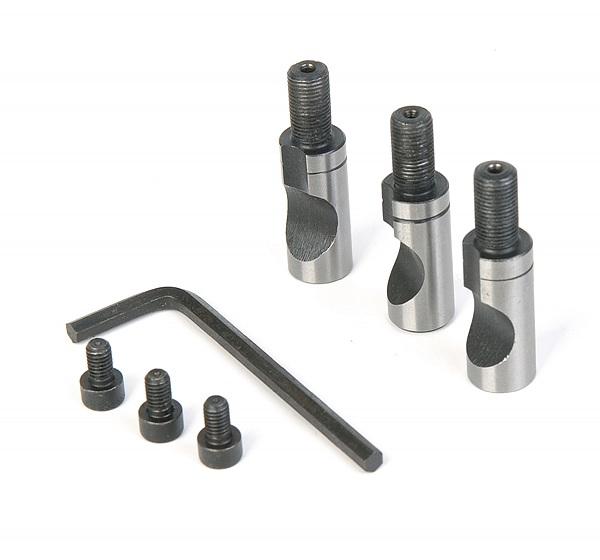

TARCZA W SYSTEMIE MOCOWANIA - CAMLOCK .
Rysunek techniczny tarczy zabierakowej :
Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 160 ,
natomiast w kolejnej kolumnie Taper Size - 3 .Ta aukcja dotyczy właśnie tego TYPU.
CHUCK DIA -160mm rozmiar uchwytu
NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH
Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu
D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki
Dia A - Średnica Tarczy

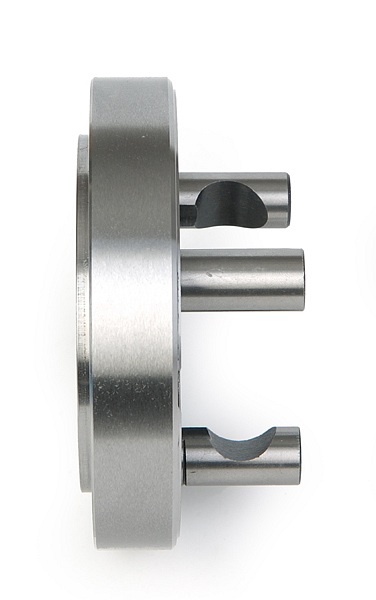

B- Grubość tarczy z wystającymi stożkami.
B1- Grubość tarczy głównego elementu .
G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu
Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki .
Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .
Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :
A - to średnica podziałowa CAMLOCKÓW do wrzeciona tokarki - 70,6mm
Max - to wymiar stożka w maksymalnym miejscu - 53,983
Min - to wymiar stożka w minimalnym miejscu - 51,475
C - średnica tarczy - 160mm
B- grubość tarczy - 27mm
Chcąc zakupić komplet uchwyt + tarcza zabierkowa proszę o przesłanie maila z zapytaniem wszystko dokładnie wyjaśnimy.
Poniżej przedstawiam charakterystykę uchwytu do którego pasuje tarcza .
PROSZE PATRZYĆ na rozmiar w tabelce 160.
do którego pasuje tarcza :
Poniżej podajemy rysunek techniczny wraz z wymiarami :
D - ROZMIAR UCHWYTU
D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ
D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ
D3 - ŚREDNICA PRZELOTU
H1 - GRUBOŚĆ
H - GRUBOŚĆ WRAZ Z SZCZĘKAM
