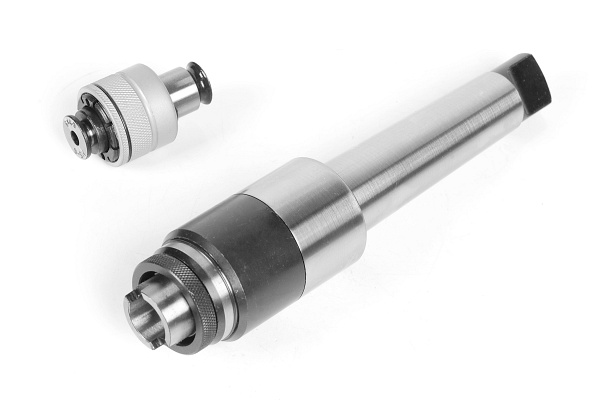

GŁOWICA GWINTUJĄCA , gwint M3 - M12, Morse 4





Głowica gwintująca,

gwint M3 - M12, Morse 4



ZASTOSOWANIE :

- Głowice znajdują zastosowanie :

- podczas seryjnej pracy na wiertarkach, tokarkach,

frezarkach, obrabiarkach ze sterowaniem numerycznym CNC .



WŁAŚCIWOŚCI :

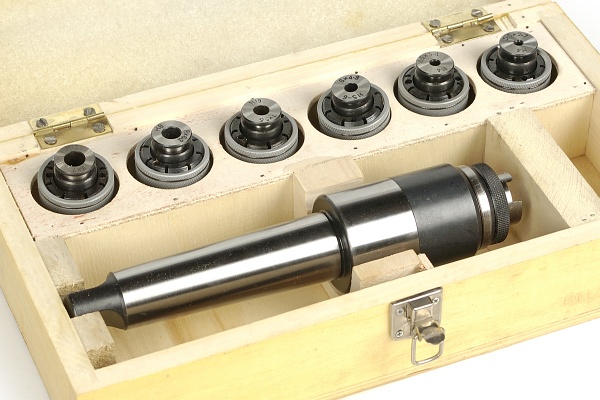

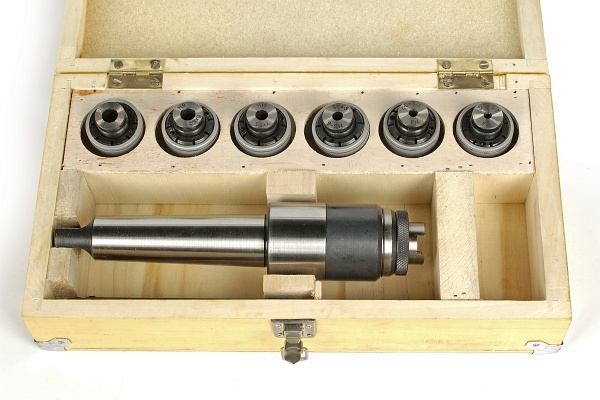

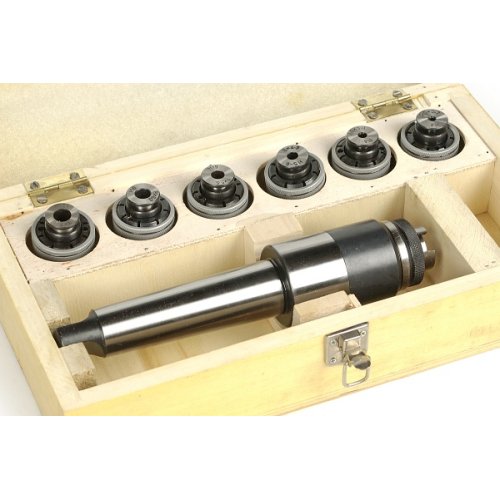

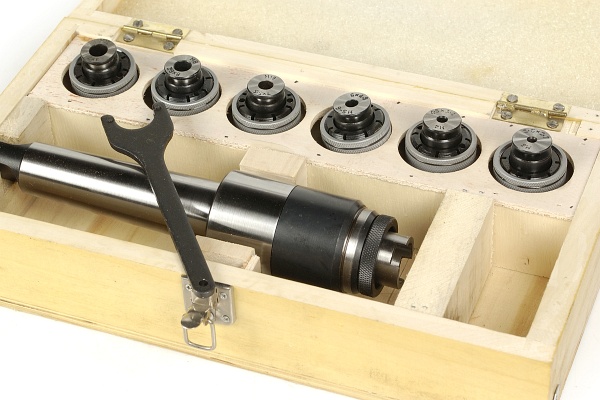

- Zestaw składa się z uchwytu zaciskowego i oprawek szybko mocujących

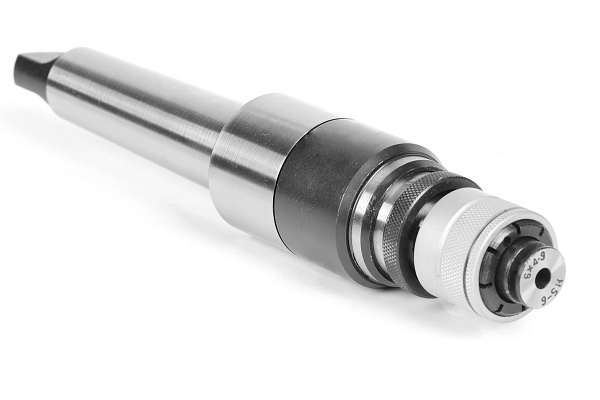

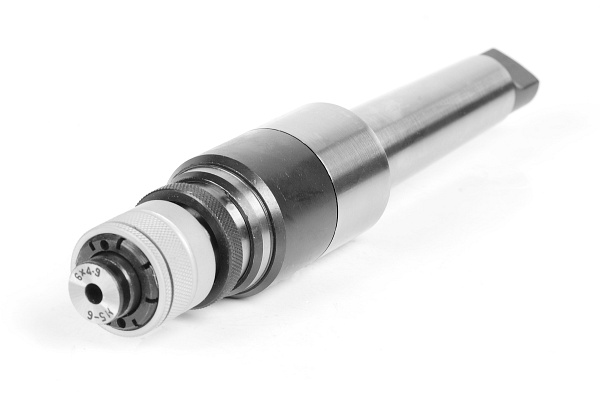

- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej podziałki gwintu

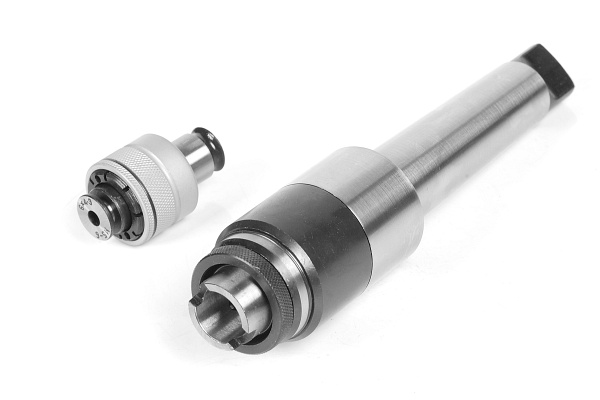

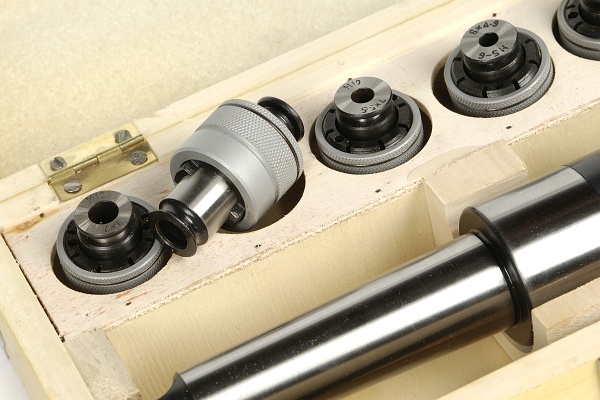

- Szybko wymienne wkładki wyposażone są mechanizm ochrony przed przeciążeniem (w celu zapobiegania złamaniu się gwintownika)

Poniżej wymiary gwintowników kompatybilne z urządzeniem :

3.5x2.7 , 4.5x3.4 , 6x4.9 , 8x6.2 , 7x5.5 , 9x7

DANE TECHNICZNE :





MOCOWANIE : MS4

D - 46mm

D1 - 31.267mm

d - 19 mm

L1 - 117.5mm

L - 216mm

Zakres gwintu : M3-M12

Moment obrotowy : 25 Nm

Waga: 3kg
