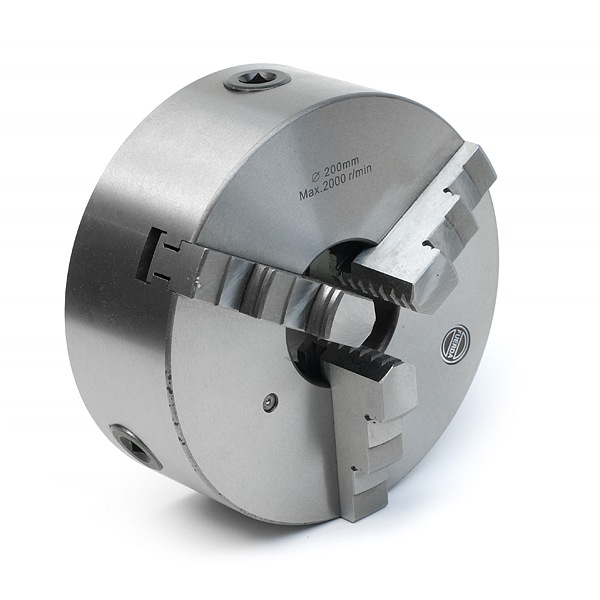

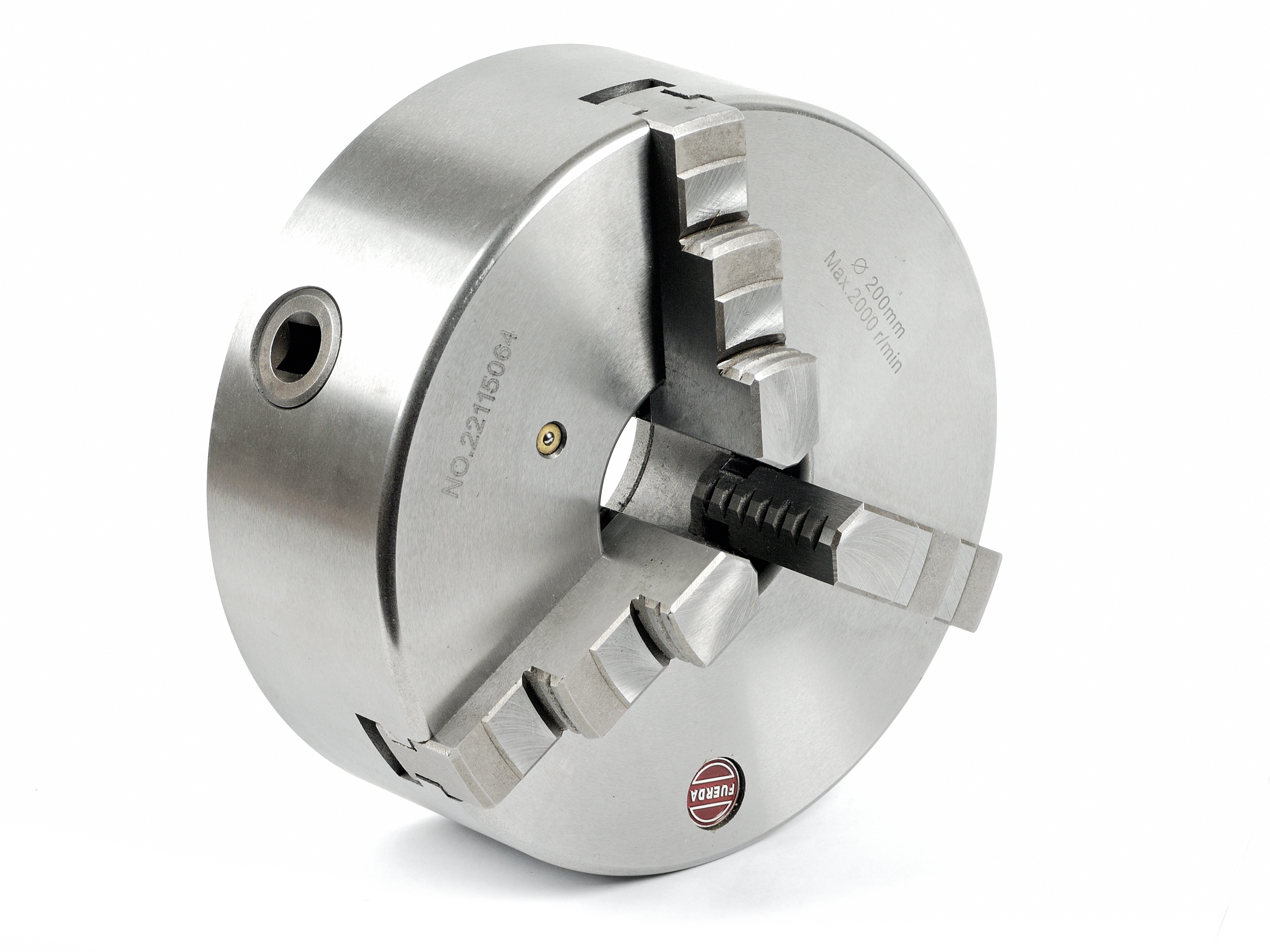

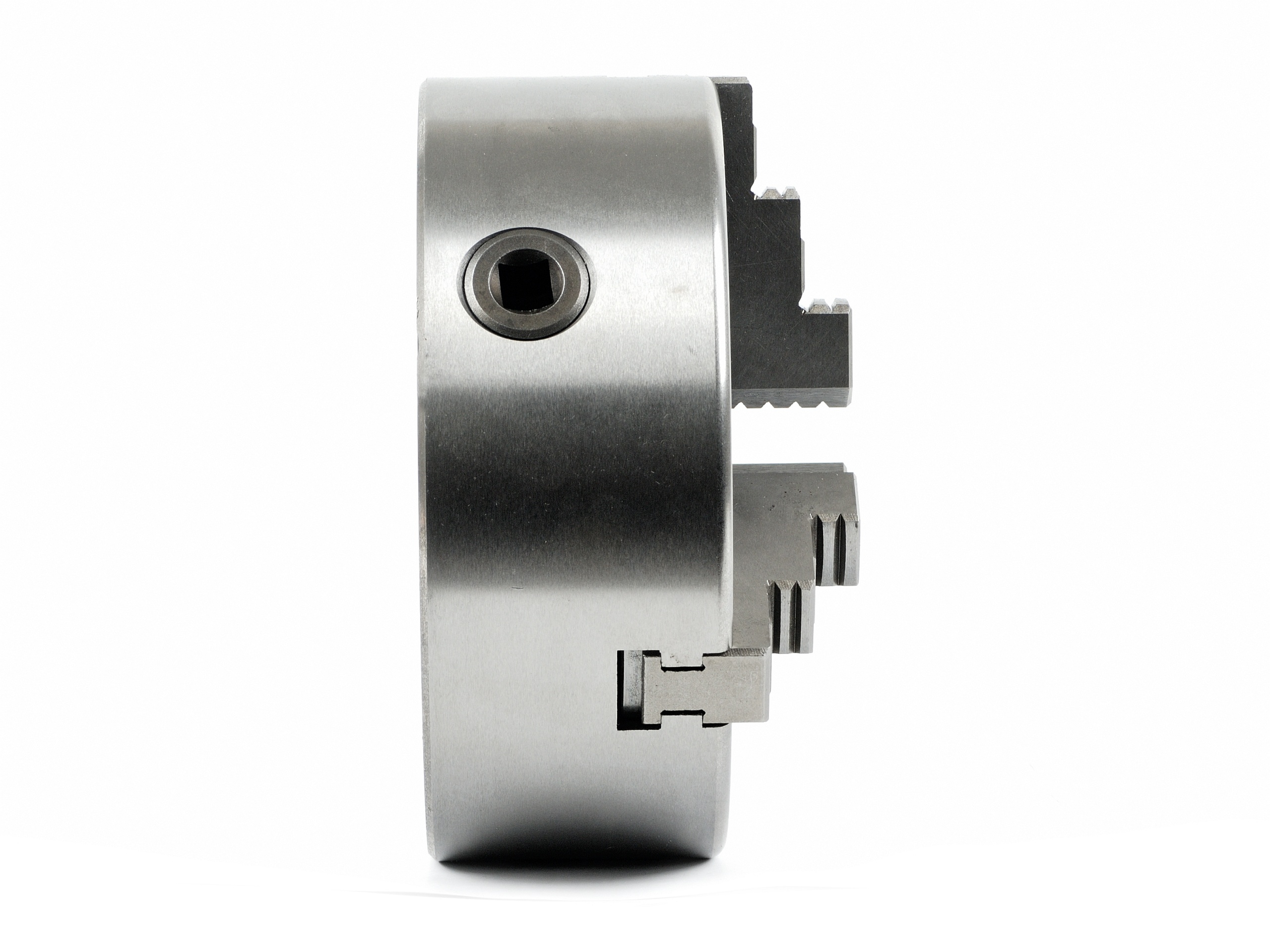

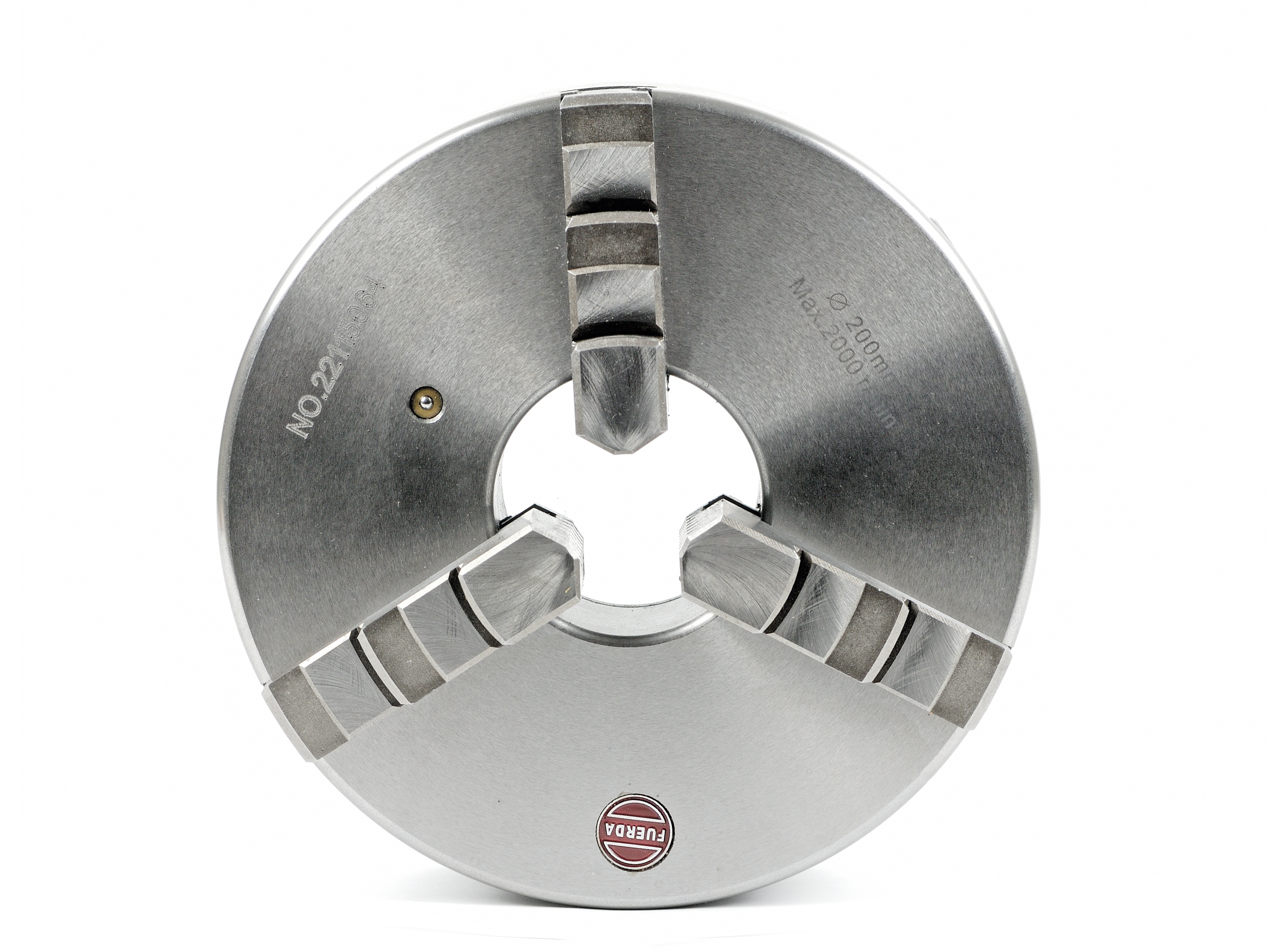

UCHWYT TOKARSKI 3 SZCZĘKOWY 200mm . SAMOCENTRUJĄCY
SERIA K11-200
marka - FUERDA . PRODUKT IMPORTOWANY .
Producent :
TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD
NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY
ZHEJIANG , CHINY .
- FABRYCZNIE NOWY .

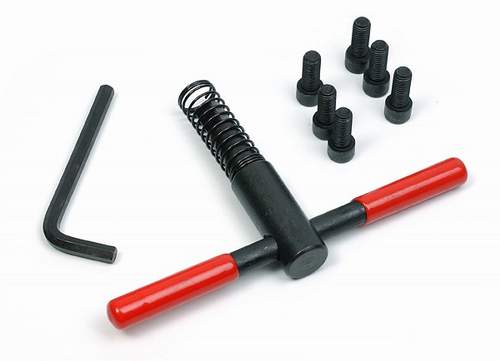

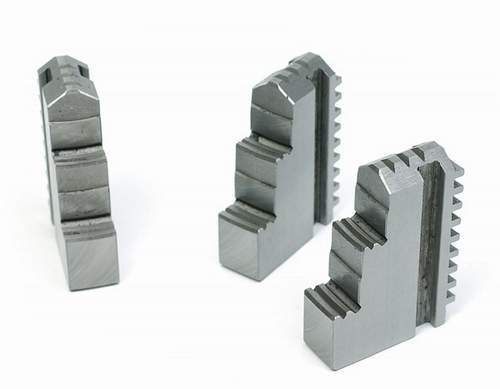

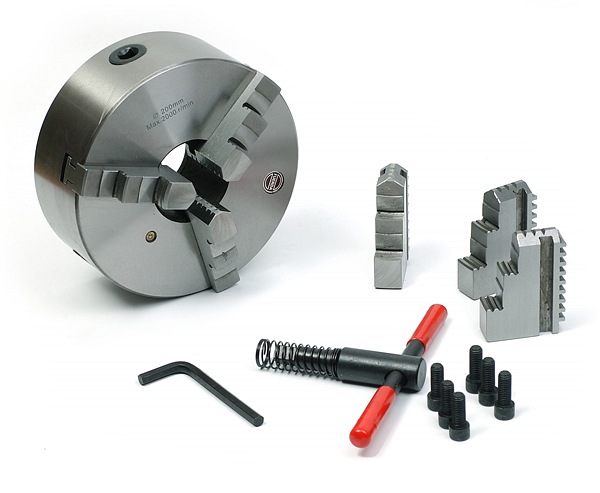

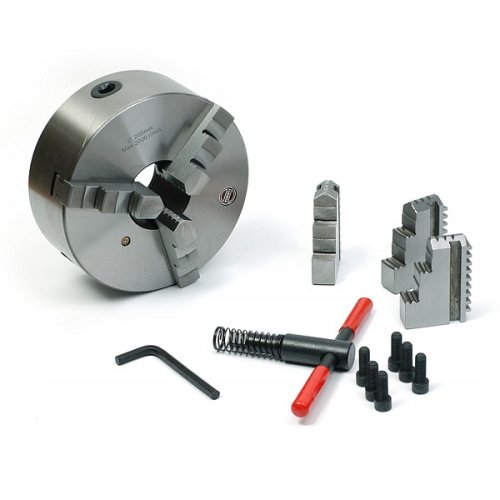

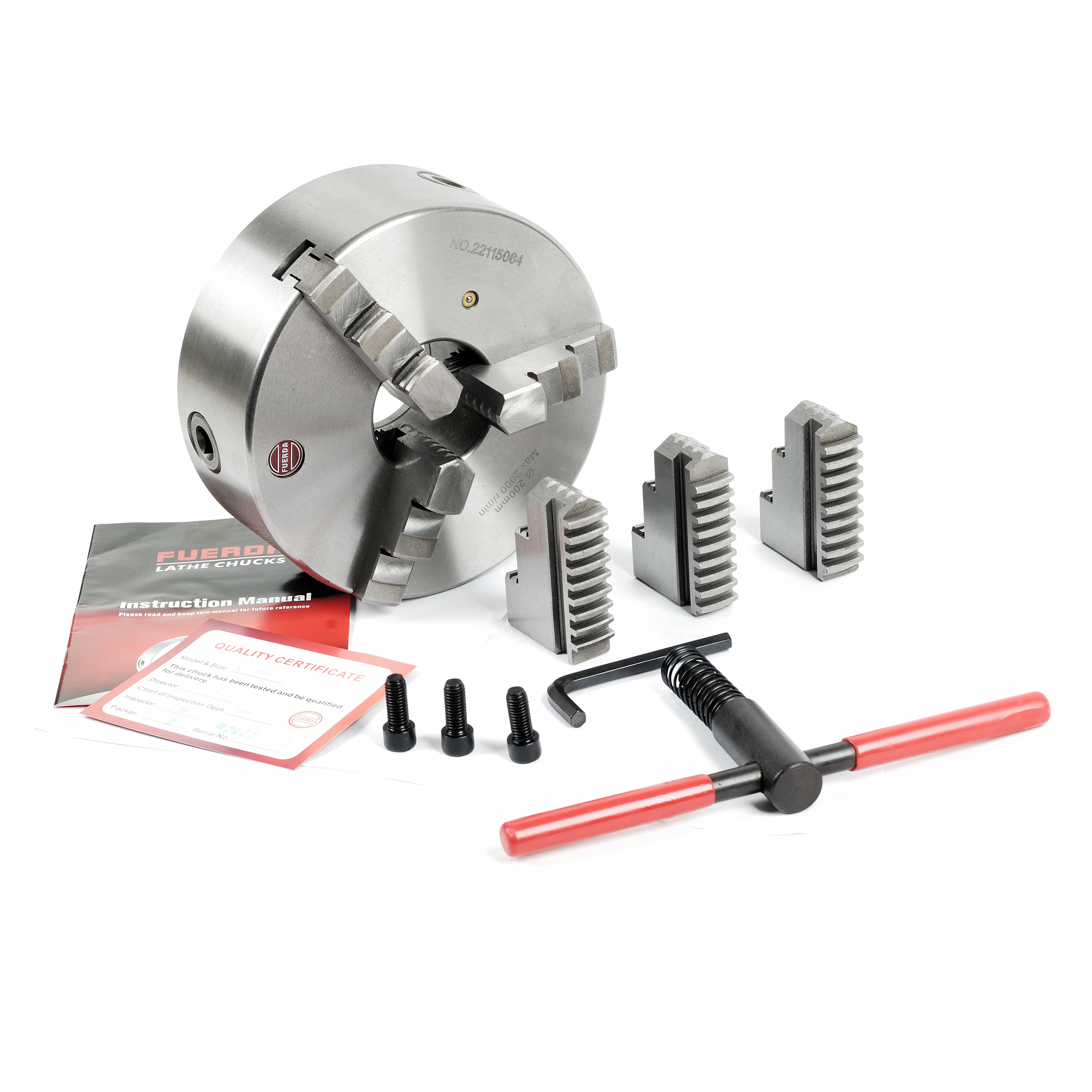

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

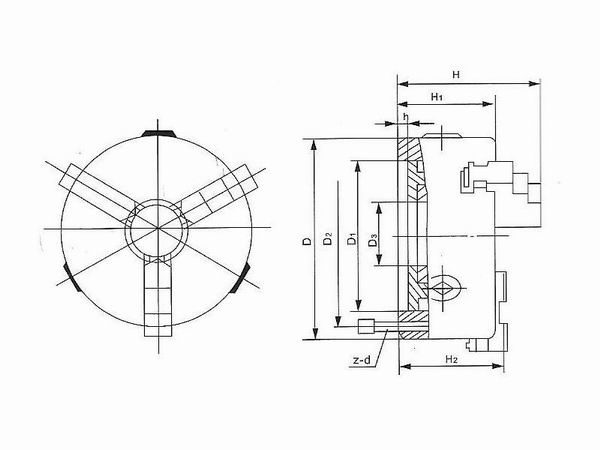

Poniżej podajemy rysunek techniczny wraz z wymiarami :

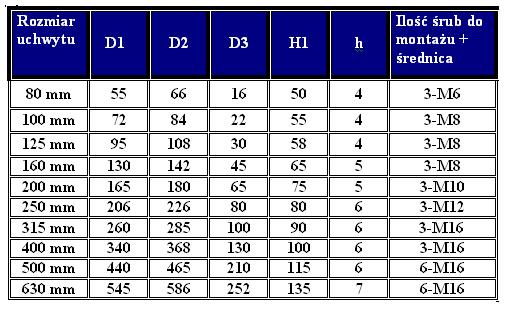

D - ROZMIAR UCHWYTU
D1-ŚREDNICA ZAMKA
D2-ROZSTAW ŚRUB
D3 - ŚREDNICA PRZELOTU
H1 -GRUBOŚĆ
H - GRUBOŚĆ WRAZ Z SZCZĘKAMI
DODATKOWO RYSYNEK POMOCNICZY DO ZWERYFIKOWNIA
KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

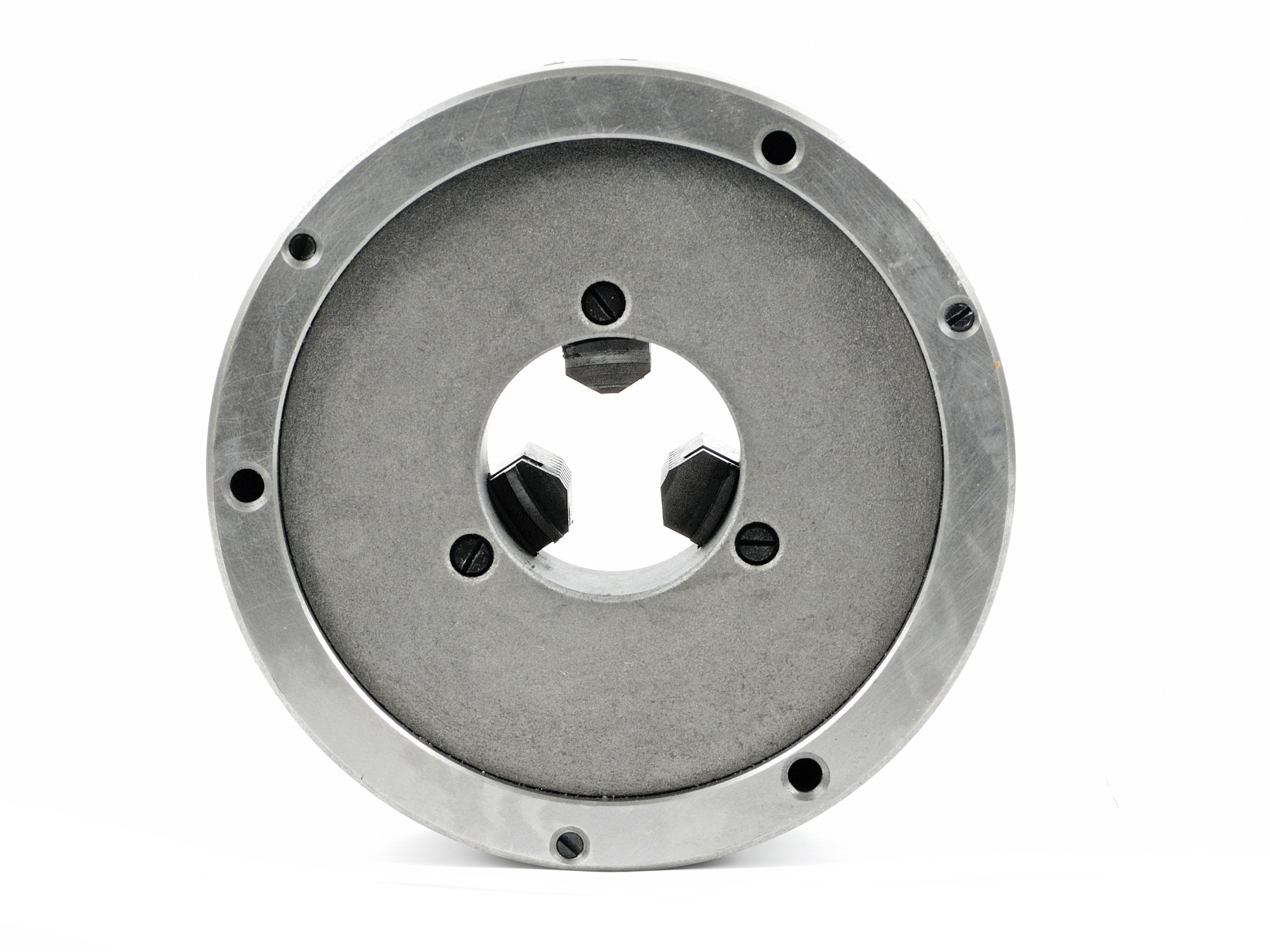

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :
DLA ROZMIARU 200 mm
A - 180mm
E - 165mm
