SZCZĘKI MIĘKKIE DWUCZĘSCIOWE 250mm DO IMPORTOWANYCH

SZCZĘKI MIĘKKIE DWUCZĘSCIOWE 250mm DO IMPORTOWANYCH
Kod towaru: 07954
Cena: 700,00 zł z VAT 569,11 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

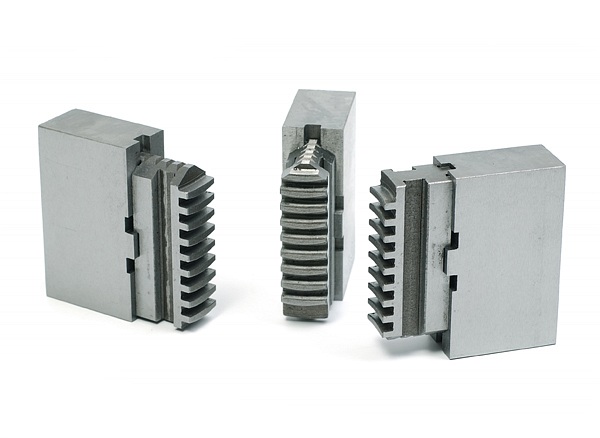

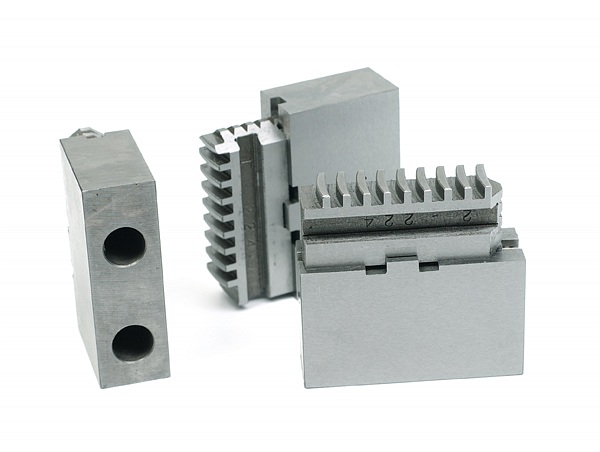

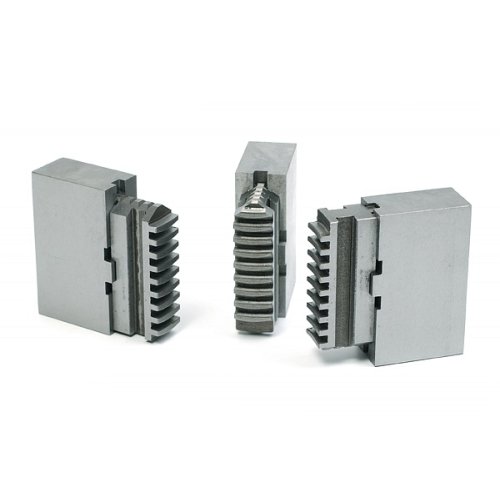

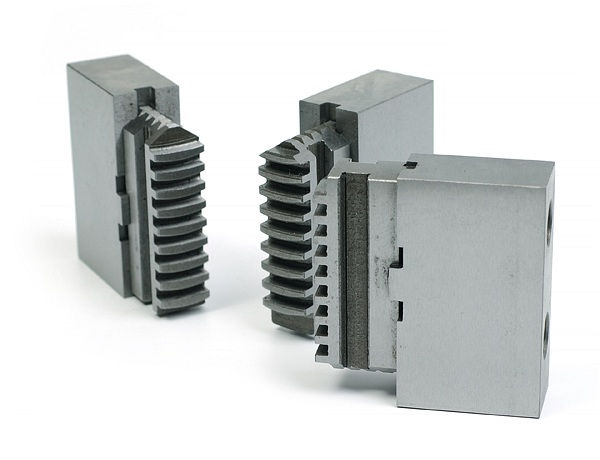

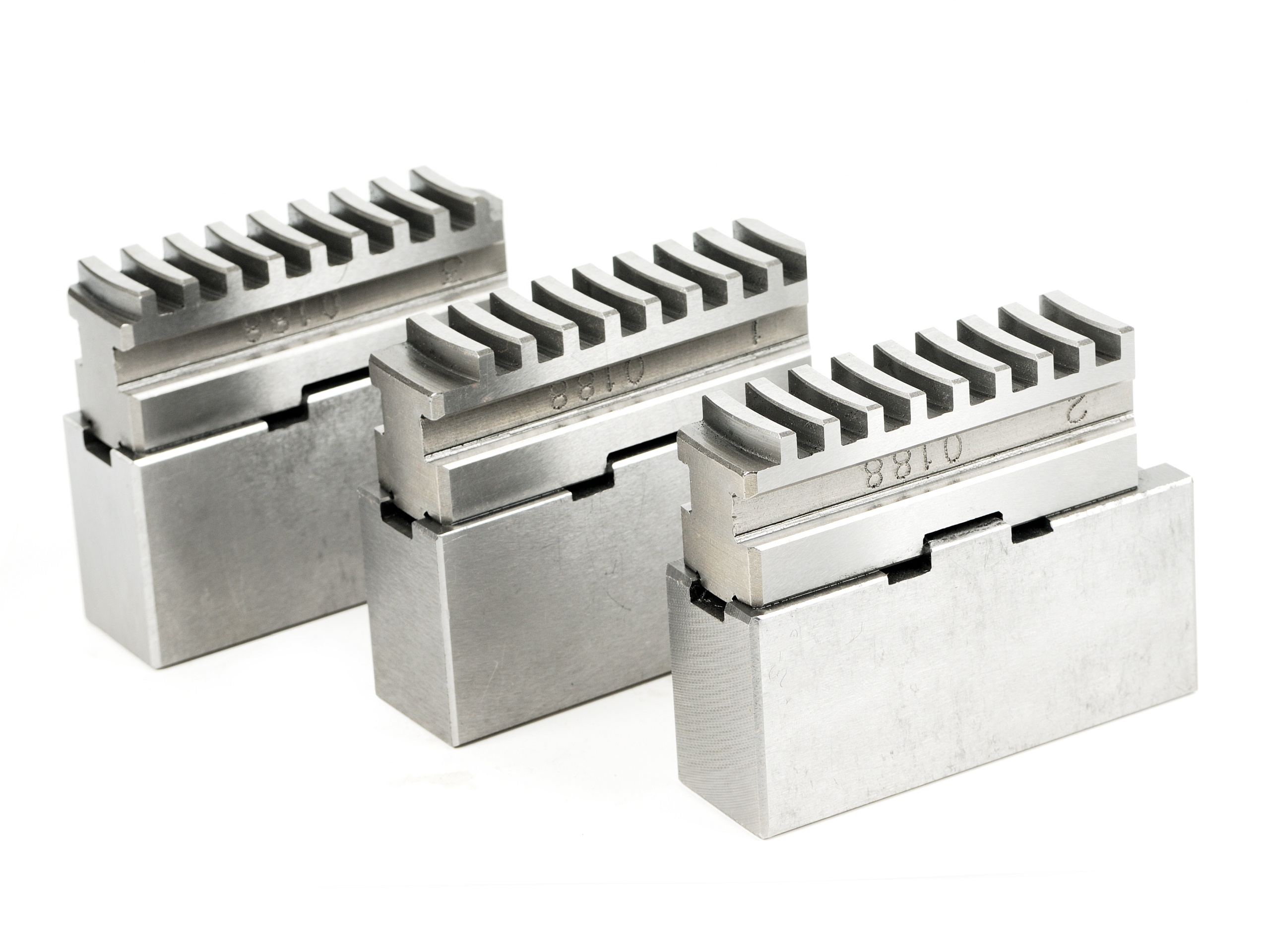

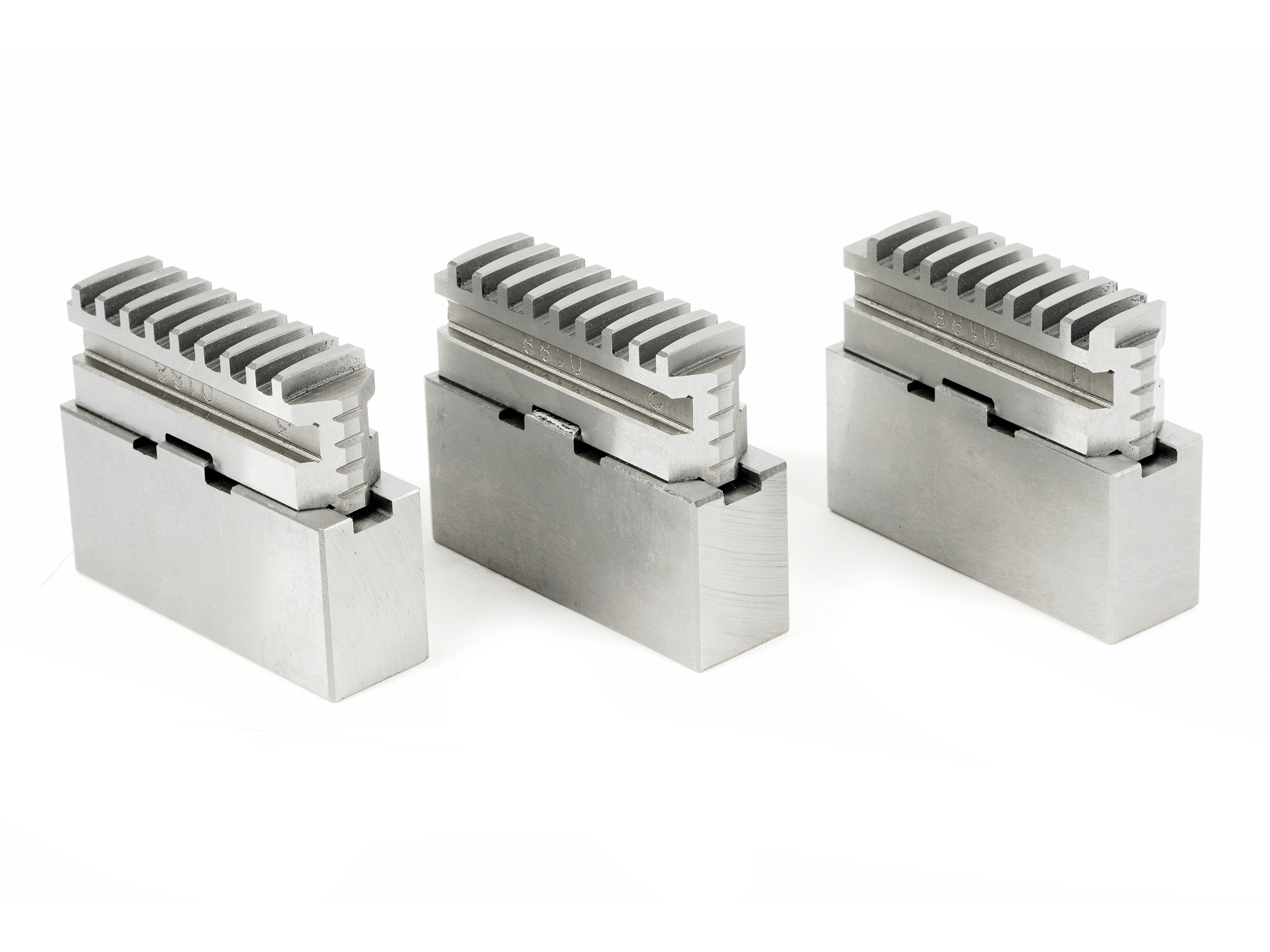

SZCZĘKI MIĘKKIE DWUCZĘŚCIOWE DO UCHWYTU

TOKARSKIEGO 3 SZCZĘKOWEGO 250mm SAMOCENTRUJĄCEGO


SJA-11-250



 JEST TO KOMPLET 3 SZTUK.

SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH

IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .



RYSUNEK CZĘŚCI DOLNEJ - PODSTAWY :



w tabeli poniżej proszę odszukać wymiar Chuck Dia - 250mm



131


123

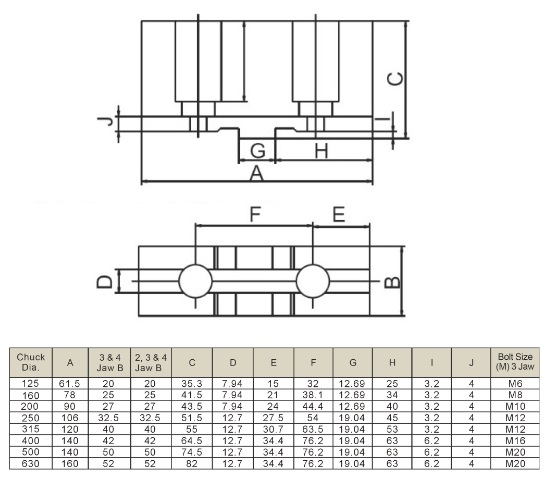

RYSUNEK CZĘŚCI GÓRNEJ :



1231







Najważniejsze trzy wymiary, których nalezy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .





Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów ani rodzajem szczęki .





44


G - 5mm

H -5mm

I - 27mm

Ilość zębów- 9

szczęka składa się z dwóch elementów podstawy i części roboczej .
