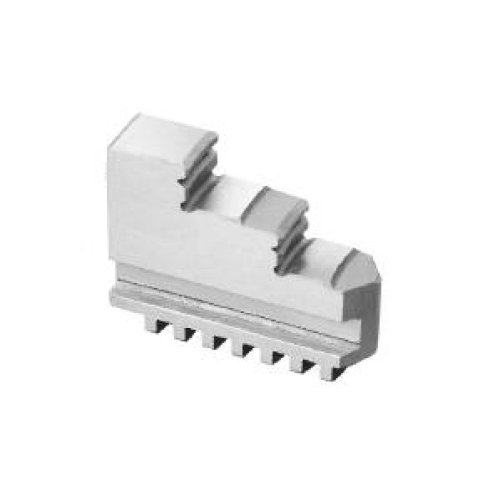

SZCZĘKI TWARDE WEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 315mm
SAMOCENTRUJĄCEGO
SERIA IJ-11-315
SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH
IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .
-FABRYCZNIE NOWE .
Poniżej podajemy rysunek techniczny wraz z wymiarami :
w tabeli poniżej proszę odszukać Chuck Dia. 315
Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .

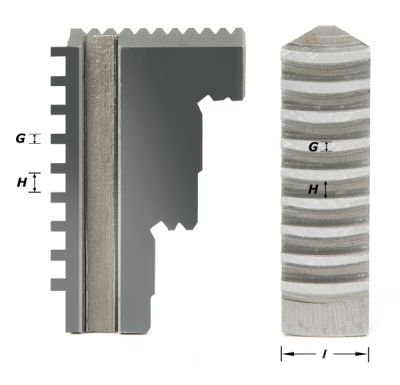

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .
G - 5,5mm
H -5,5 mm
I - 36mm
Ilość zębów- 10
