SZCZĘKI TWARDE WEWNĘTRZNE 400mm PASUJĄ DO POLSKICH UCHWYTÓW

SZCZĘKI TWARDE WEWNĘTRZNE 400mm PASUJĄ DO POLSKICH UCHWYTÓW
Kod towaru: 08484
Cena: 1 000,00 zł z VAT 813,01 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

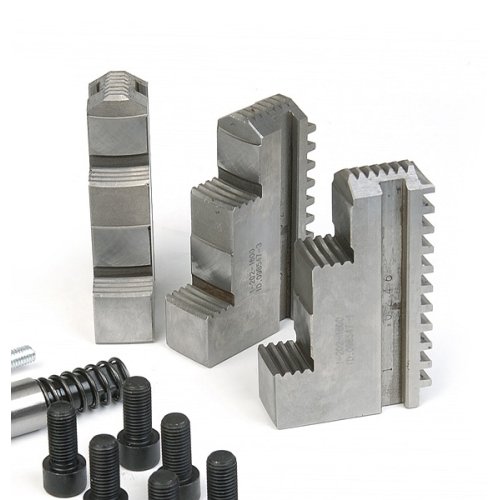

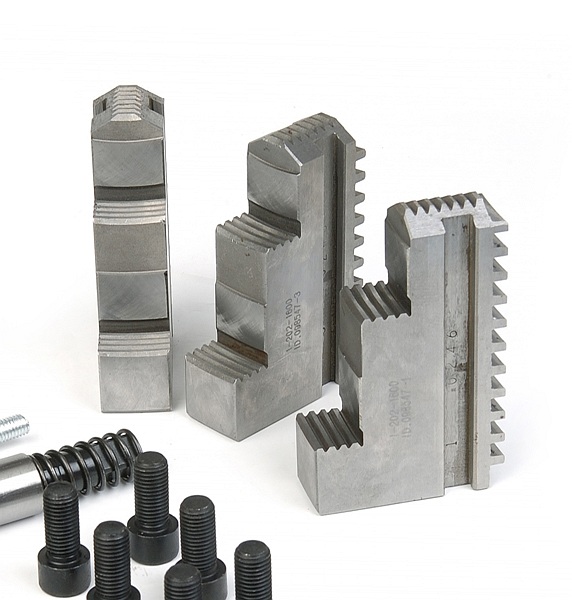

SZCZĘKI TWARDE WEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 400mm

SAMOCENTRUJĄCEGO


SERIA IJ-PS3-400

UWAGA !



SZCZĘKI SĄ W PEŁNI KOMPATYBILNE

Z POLSKIMI UCHWYTAMI.

 JEST TO KOMPLET 3 SZTUK.


Poniżej podajemy rysunek techniczny wraz z wymiarami :

W tabeli poniżej proszę odszukać Chuck Dia. 400


132





Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,

w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .



`12



G - 6mm
H -6mm
I - 36mm
Ilość zębów- 11
