Tarcza zabierakowa 160mm FLS160_C5

Tarcza zabierakowa 160mm FLS160_C5
Kod towaru:
Chwilowy brak towaru
Cena: 500,00 zł z VAT 406,50 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

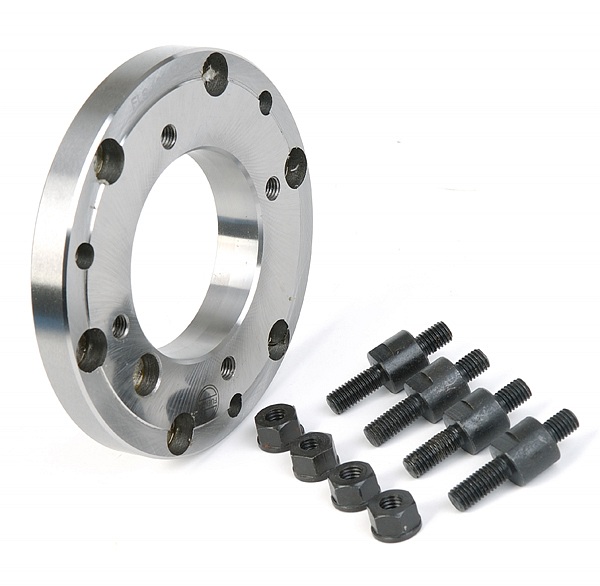

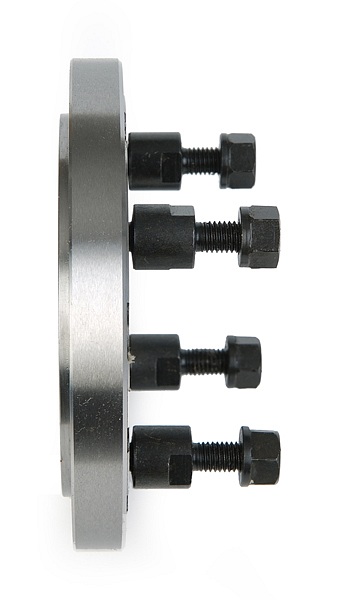

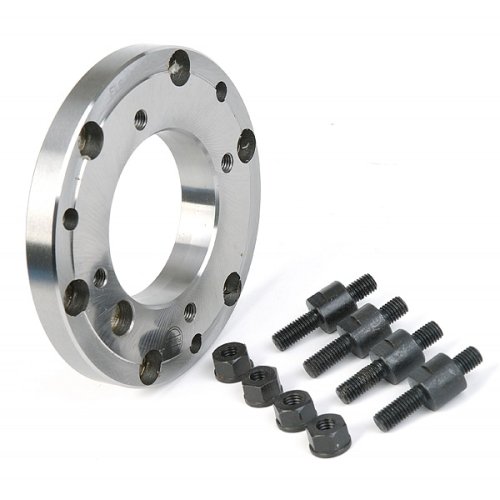

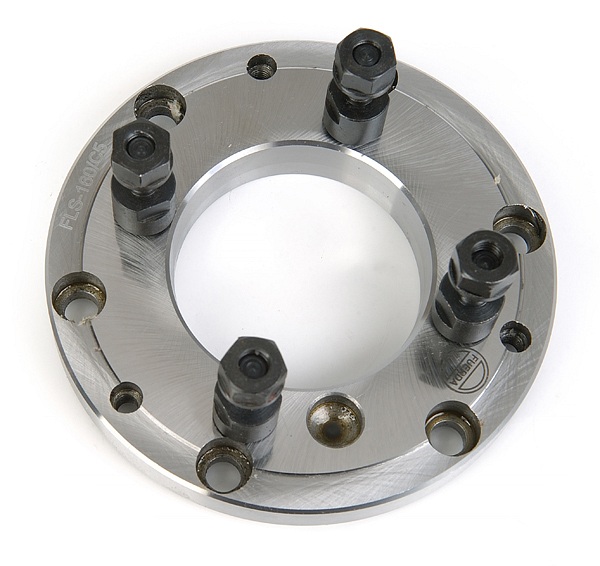

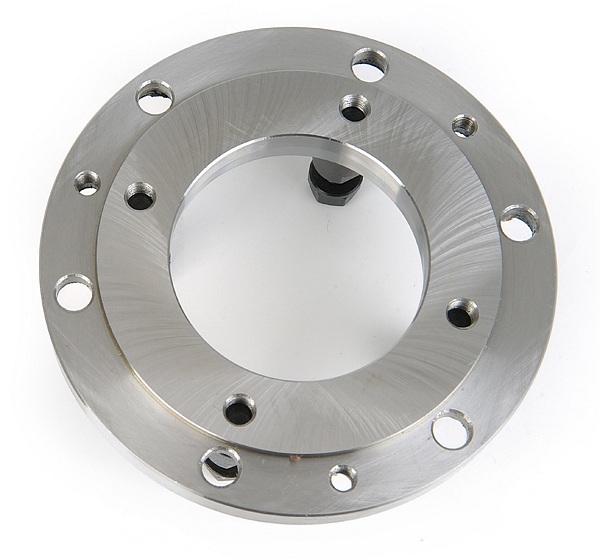

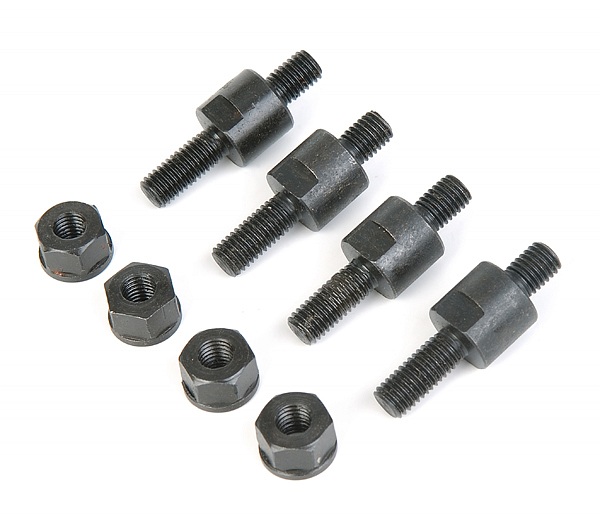

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 160mm .
model FLS-160/C5


Rysunek techniczny tarczy zabierakowej :

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 160 ,
natomiast w kolejnej kolumnie Taper Size - 5 .Ta aukcja dotyczy właśnie tego TYPU.

99

CHUCK DIA -160mm rozmiar uchwytu
NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH
Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu
D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki
Dia A - Średnica Tarczy
B- Grubość tarczy z wystającymi stożkami.
B1- Grubość tarczy głównego elementu .
G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu
Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki . Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :


A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 104,80mm
Max - to wymiar stożka w maksymalnym miejscu - 82,573
Min - to wymiar stożka w minimalnym miejscu - 79,563
C - średnica tarczy - 160mm
B - grubość tarczy - 30mm

Chcąc zakupić komplet uchwyt + tarcza zabierkowa proszę o przesłanie maila z zapytaniem wszystko dokładnie wyjaśnię.


Tarcza pasuje do uchwytu 160mm z mojej innej aukcji
Na innej aukcji znajdziecie Państwo tarcze innego typu lub
do uchwyty z normą din 6350 .


Poniżej przedstawiam charakterystykę uchwytu
PROSZE PATRZYĆ na rozmiar w tabelce 160 ,
do którego pasuje tarcza :

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3  - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAM

89

23
Numer katalogowy :  08510
