Tarcza zabierakowa 500mm FLS500_D11 CAMLOCK

Tarcza zabierakowa 500mm FLS500_D11 CAMLOCK
Kod towaru: 08627
Chwilowy brak towaru
Cena: 2 000,00 zł z VAT 1 626,02 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

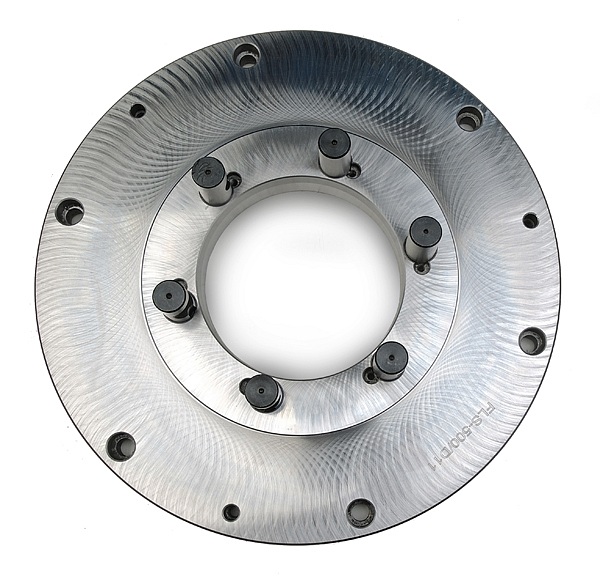

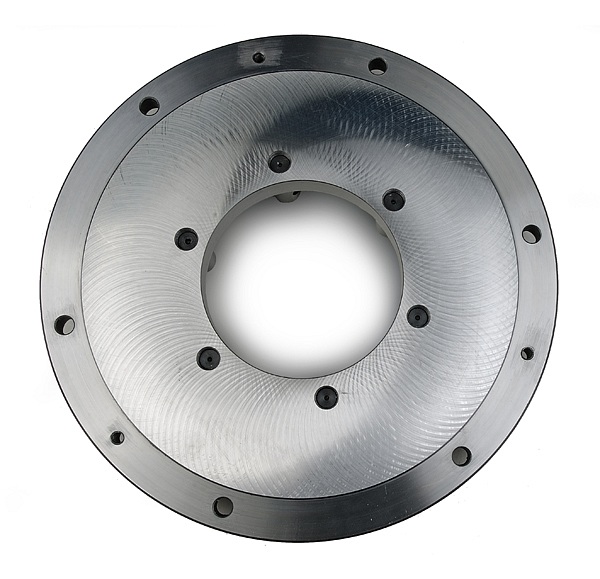

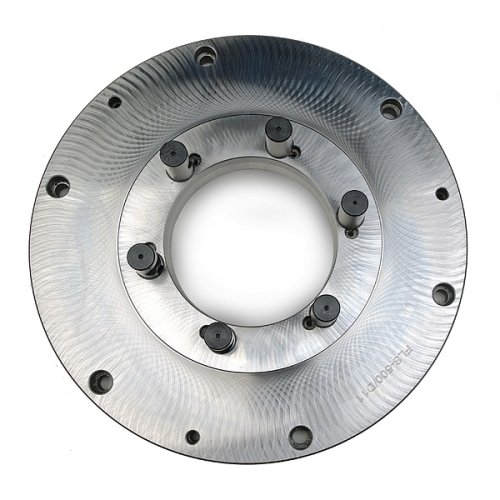

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 500mm .
model FLS-500/D11

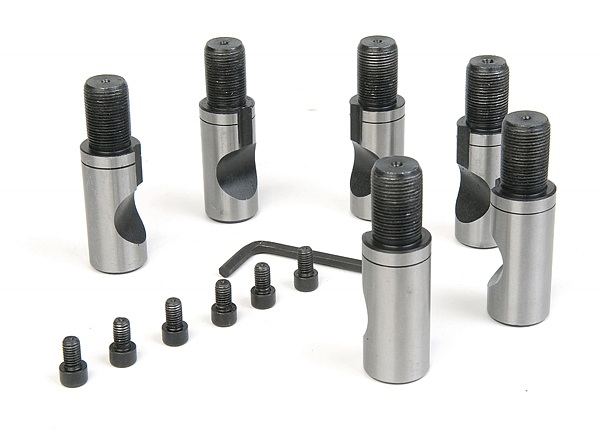

TARCZA W SYSTEMIE MOCOWANIA - CAMLOCK .


Rysunek techniczny tarczy zabierakowej :

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 500 ,
natomiast w kolejnej kolumnie Taper Size - 11 .Ta aukcja dotyczy właśnie tego TYPU.

99

CHUCK DIA -500mm rozmiar uchwytu
NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH
Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu
D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki
Dia A - Średnica Tarczy
B- Grubość tarczy z wystającymi stożkami.
B1- Grubość tarczy głównego elementu .
G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu
Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki .
Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :


A - to średnica podziałowa CAMLOCKÓW do wrzeciona tokarki - 235mm
Max - to wymiar stożka w maksymalnym miejscu - 196,883
Min - to wymiar stożka w minimalnym miejscu - 192,869
C - średnica tarczy - 500mm

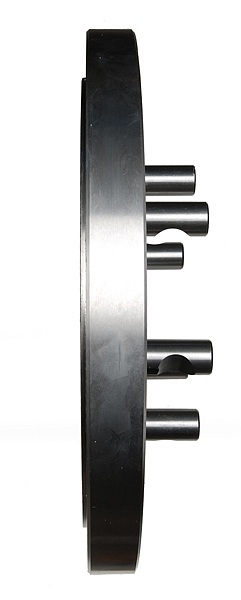

B- grubość tarczy - 47mm

Chcąc zakupić komplet uchwyt + tarcza zabierkowa proszę o przesłanie maila z zapytaniem wszystko dokładnie wyjaśnię.


Tarcza pasuje do uchwytu 500mm z mojej innej aukcji
Na innej aukcji znajdziecie Państwo tarcze innego typu lub
do uchwyty z normą din 6350 .


Poniżej przedstawiam charakterystykę uchwytu
PROSZE PATRZYĆ na rozmiar w tabelce 500.
do którego pasuje tarcza :

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3  - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAM
