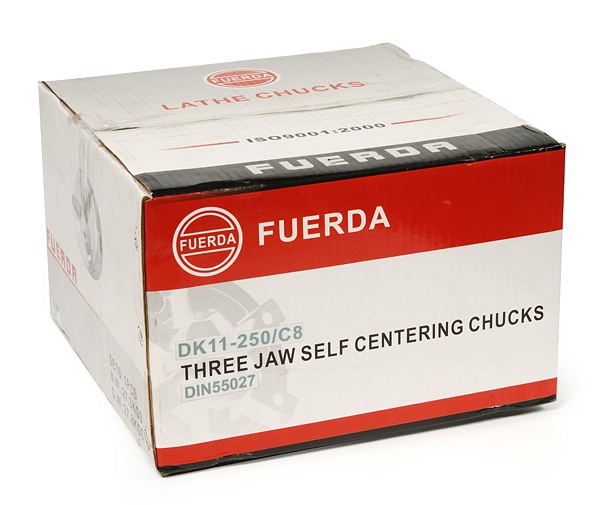

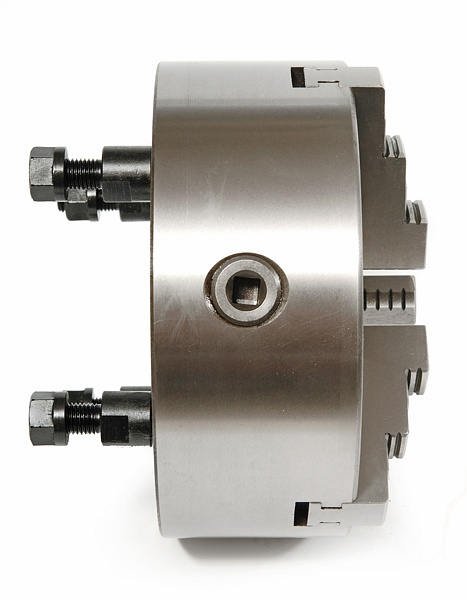

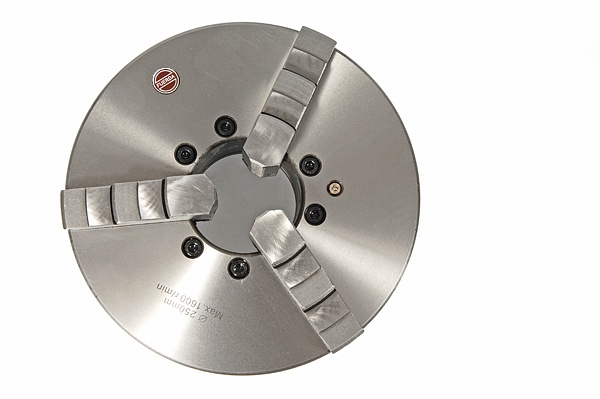

UCHWYT TOKARSKI 3 SZCZĘKOWY 250mm . SAMOCENTRUJĄCY
model z bezpośrednim mocowaniem na stożek C8.
marka - FUERDA . PRODUKT IMPORTOWANY .
Seria Dk11-250 C8
Producent :
TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD
NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY
ZHEJIANG , CHINY .
- FABRYCZNIE NOWY .

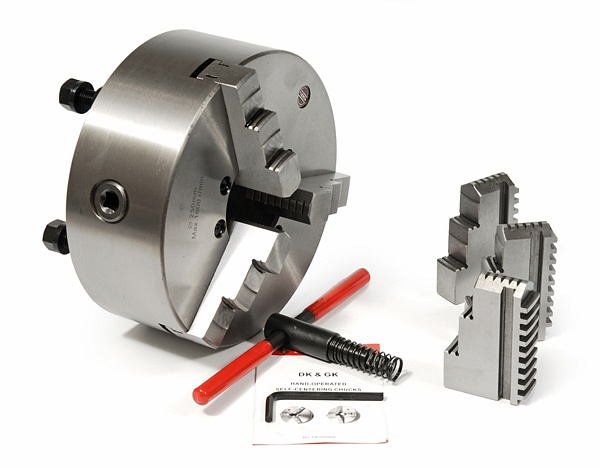

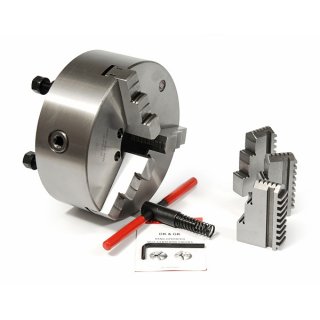

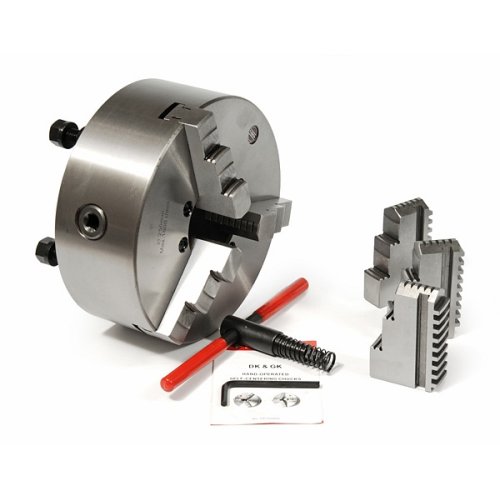

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ
- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE DIN 55027
STOŻEK C8

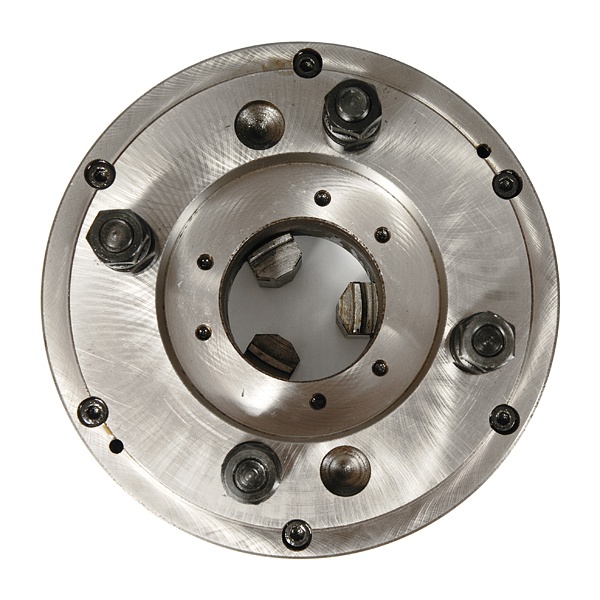

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania
prawidłowego pomiaru mocowania uchwytu :
A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 171,4mm
Max - to wymiar stożka w maksymalnym miejscu - 139,731
Min - to wymiar stożka w minimalnym miejscu - 136,219

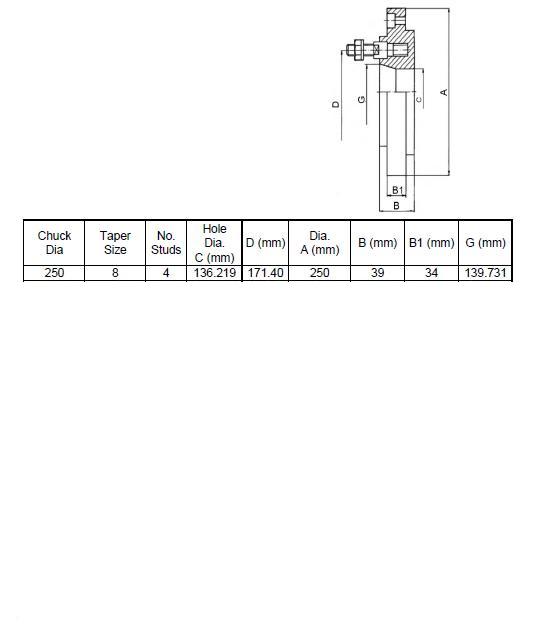

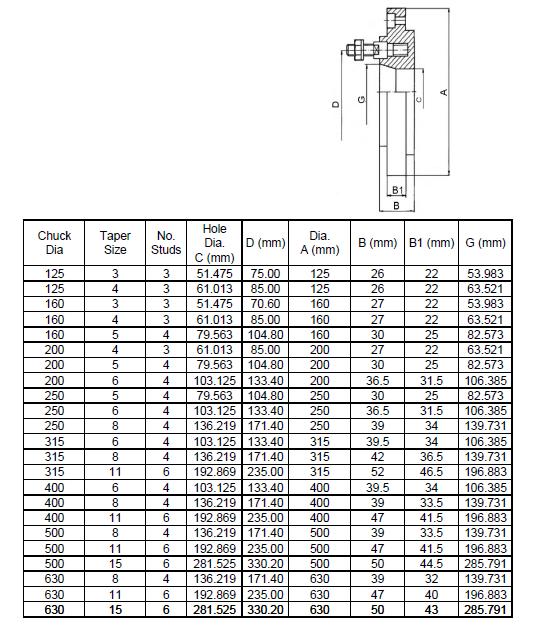

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :
UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.
Chuck Dia - rozmiar uchwytu
Taper size - rodzaj stożka
No Studs - ilość śrub
Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu
D- średnica między osią śrub montażowych od strony tokarki po przekątnej
rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.
G -rozmiar stożka od strony maszyny w najszerszym miejscu
Poniżej zakres mocowań :
Wymiary szczęk stosowane w tej serii :
