Uchwyt tokarski 3 szczękowy samocentrujący 315mm bezpośrednie mocowanie CAMLOCK D8

UCHWYT TOKARSKI 3 SZCZĘKOWY 315mm .

SAMOCENTRUJĄCY SERIA PS3

z bezpośrednim mocowaniem na stożek D8 CAMLOCK


Numer katalogowy : 08749

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

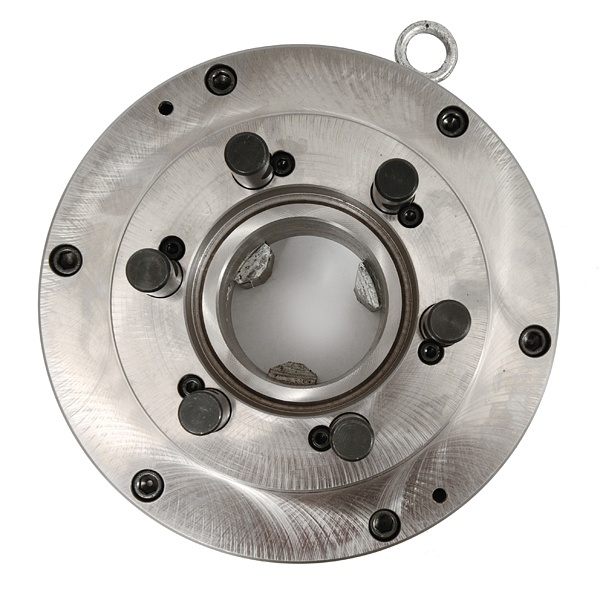

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar  315  taper size  8  :

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :

A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki -  171,4mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219
