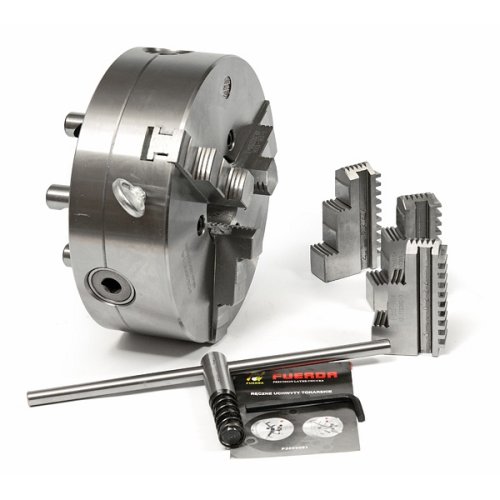

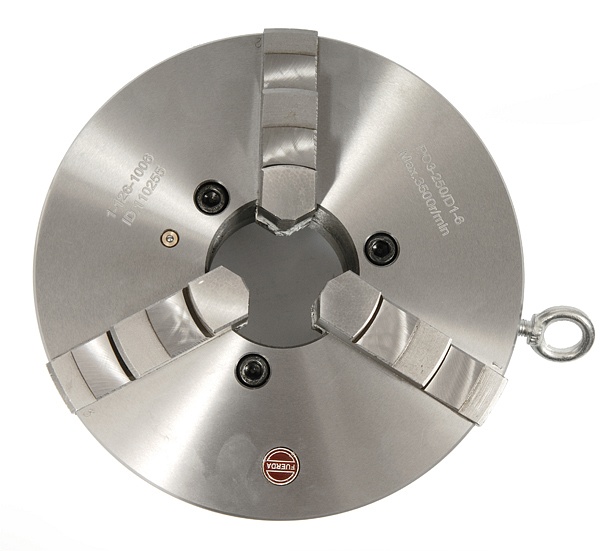

Uchwyt tokarski STALOWY 3 szczękowy 250mm SERIA P03 MOCOWANIE D8

UCHWYT TOKARSKI 3 SZCZĘKOWY 250mm .

SAMOCENTRUJĄCY SERIA P03 - WERSJA STALOWA !!!

MONOLIT !!!

z bezpośrednim mocowaniem na stożek D8 CAMLOCK




UCHWYT WYKONANY W CAŁOŚCI ZE STALI - DOPUSZCZALNE OBROTY 3500 obrotów / min

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

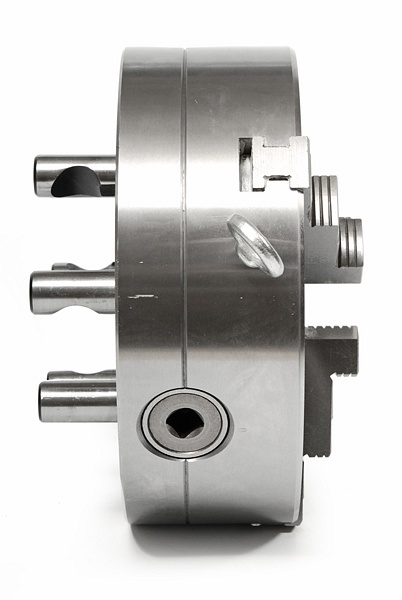

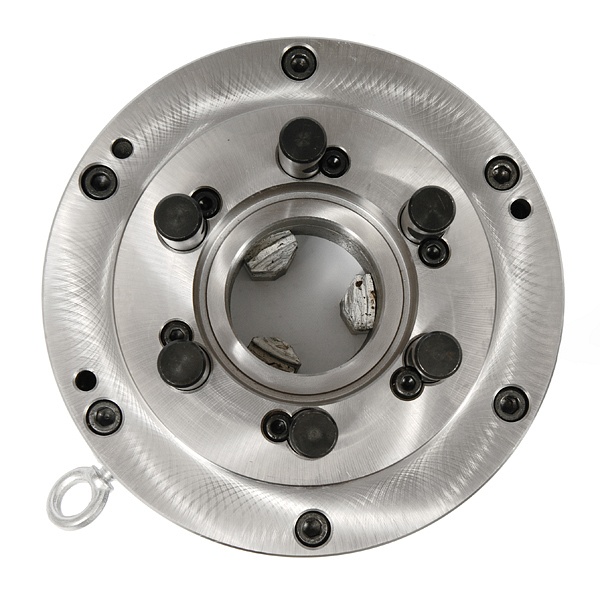

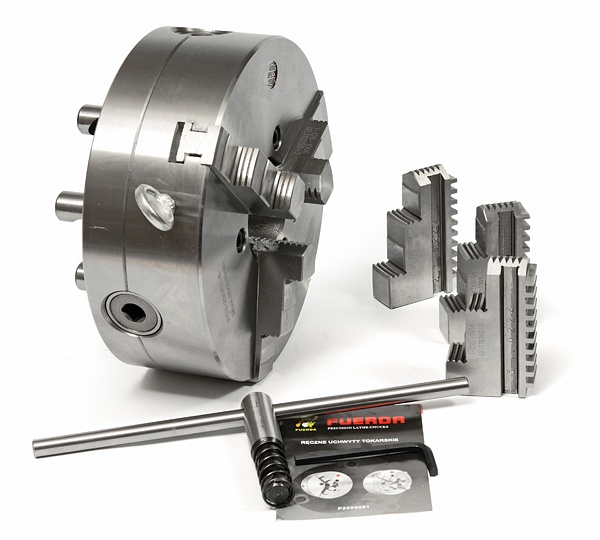

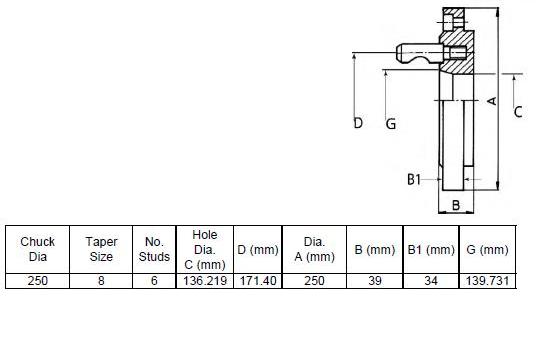

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar  250 taper size  8  :

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :

A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki -  171,4mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219

 Zakres mocowań :






Poniżej przedstawiamy wymiary szczęk  jakie są stosowane w tej serii    :
