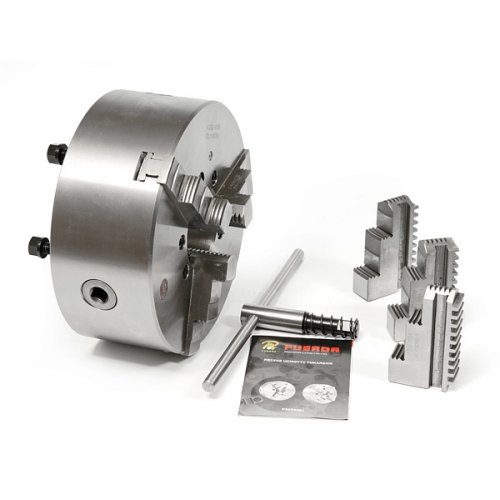

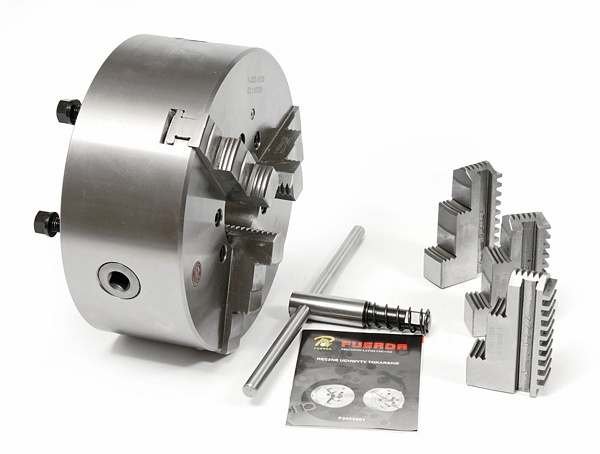

Uchwyt tokarski 3 szczękowy samocentrujący 315mm bezpośrednie mocowanie Stożek C6

UCHWYT TOKARSKI 3 SZCZĘKOWY 315mm .

SAMOCENTRUJĄCY SERIA PS3 - MONOLIT !!!

z bezpośrednim mocowaniem na stożek C6


Numer  katalogowy :  09065

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

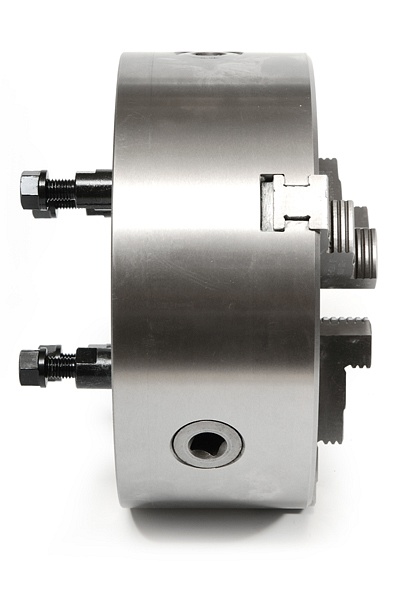

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :

A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 133,4mm

Max - to wymiar stożka w maksymalnym miejscu - 106,385

Min - to wymiar stożka w minimalnym miejscu - 103,125

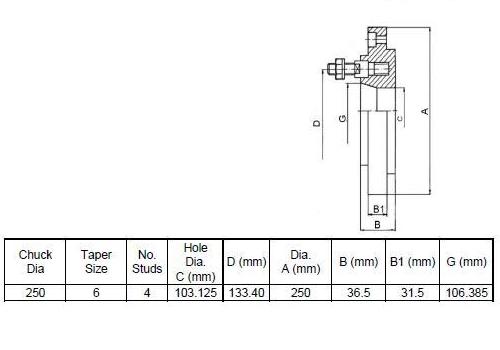

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.

Chuck Dia - rozmiar uchwytu ( uniwersalny rysunek - oczywiście chodzi o wymiar 315mm )

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu
