STÓŁ OBROTOWY PODZIAŁOWY 150mm

STÓŁ OBROTOWY PODZIAŁOWY 150mm
Kod towaru: 10021
Cena: 980,00 zł z VAT 796,75 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

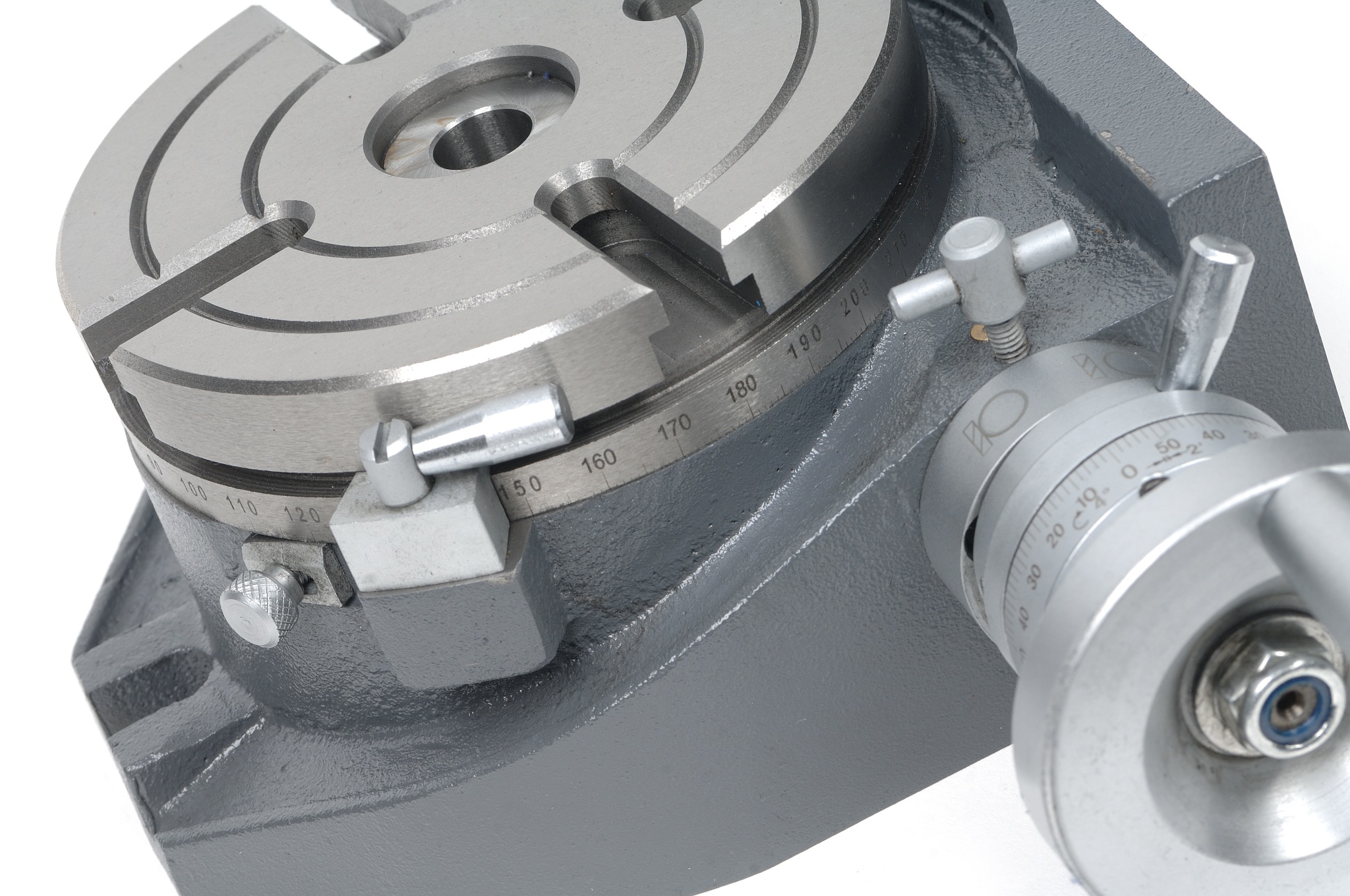

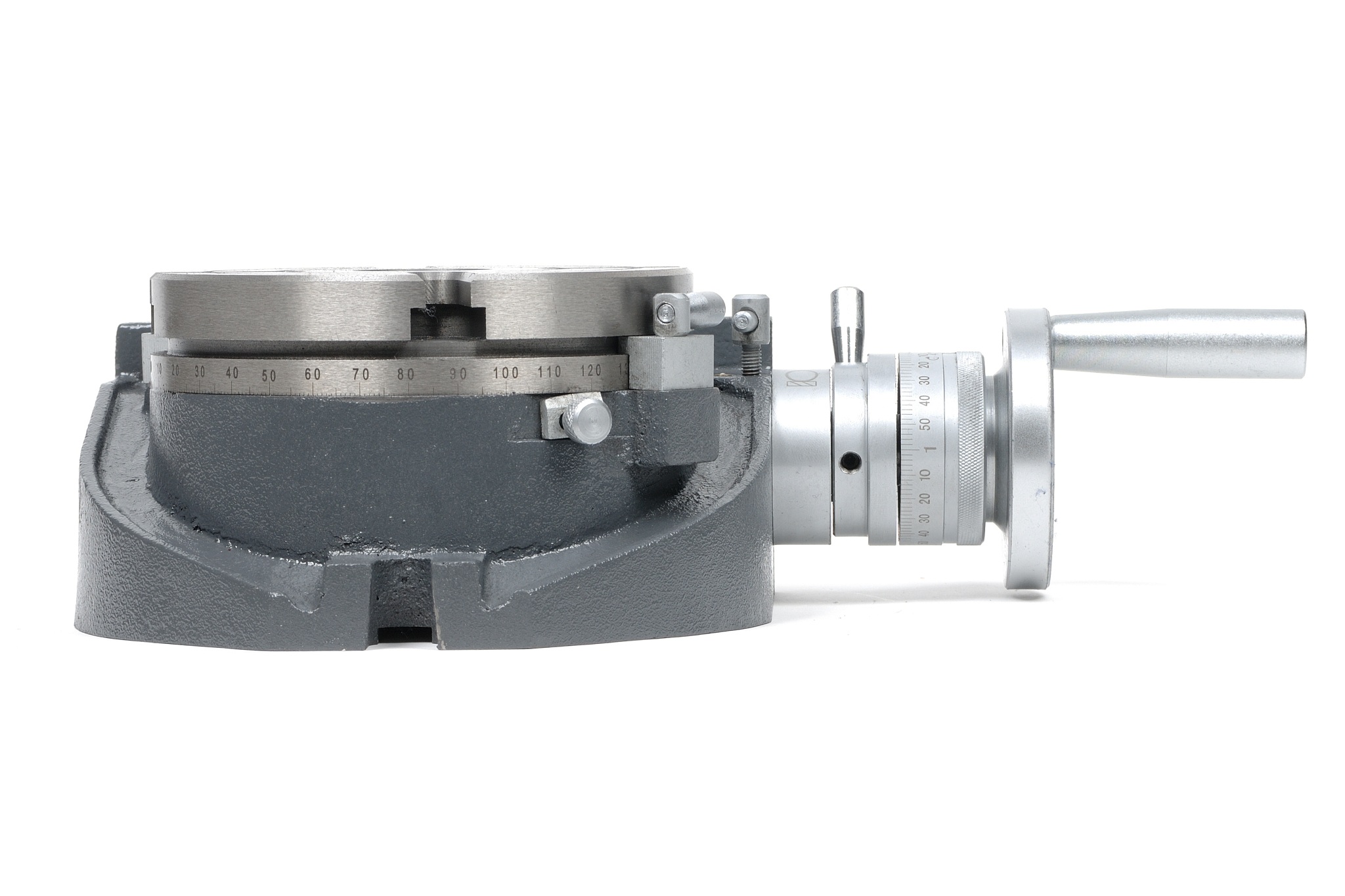

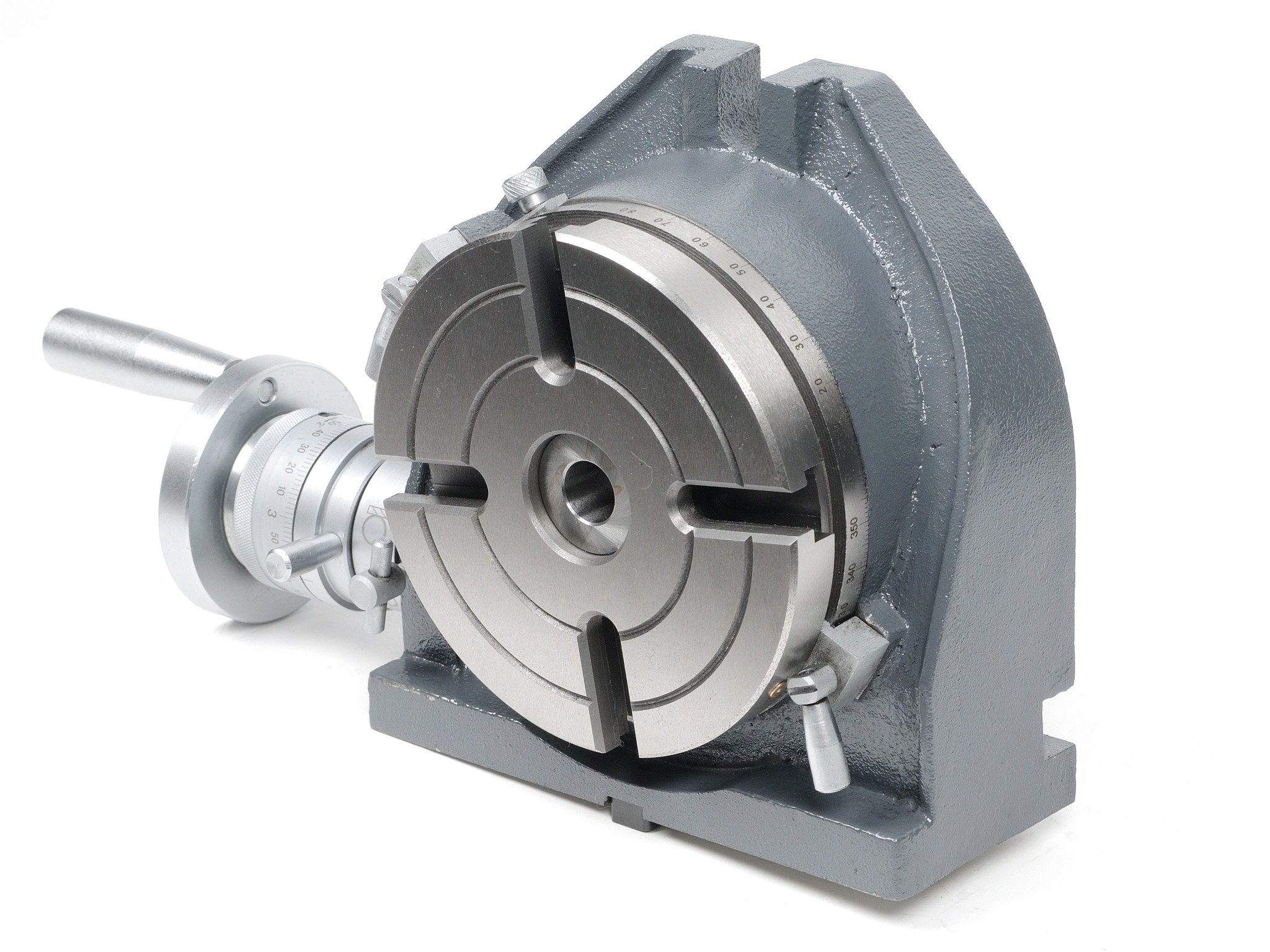

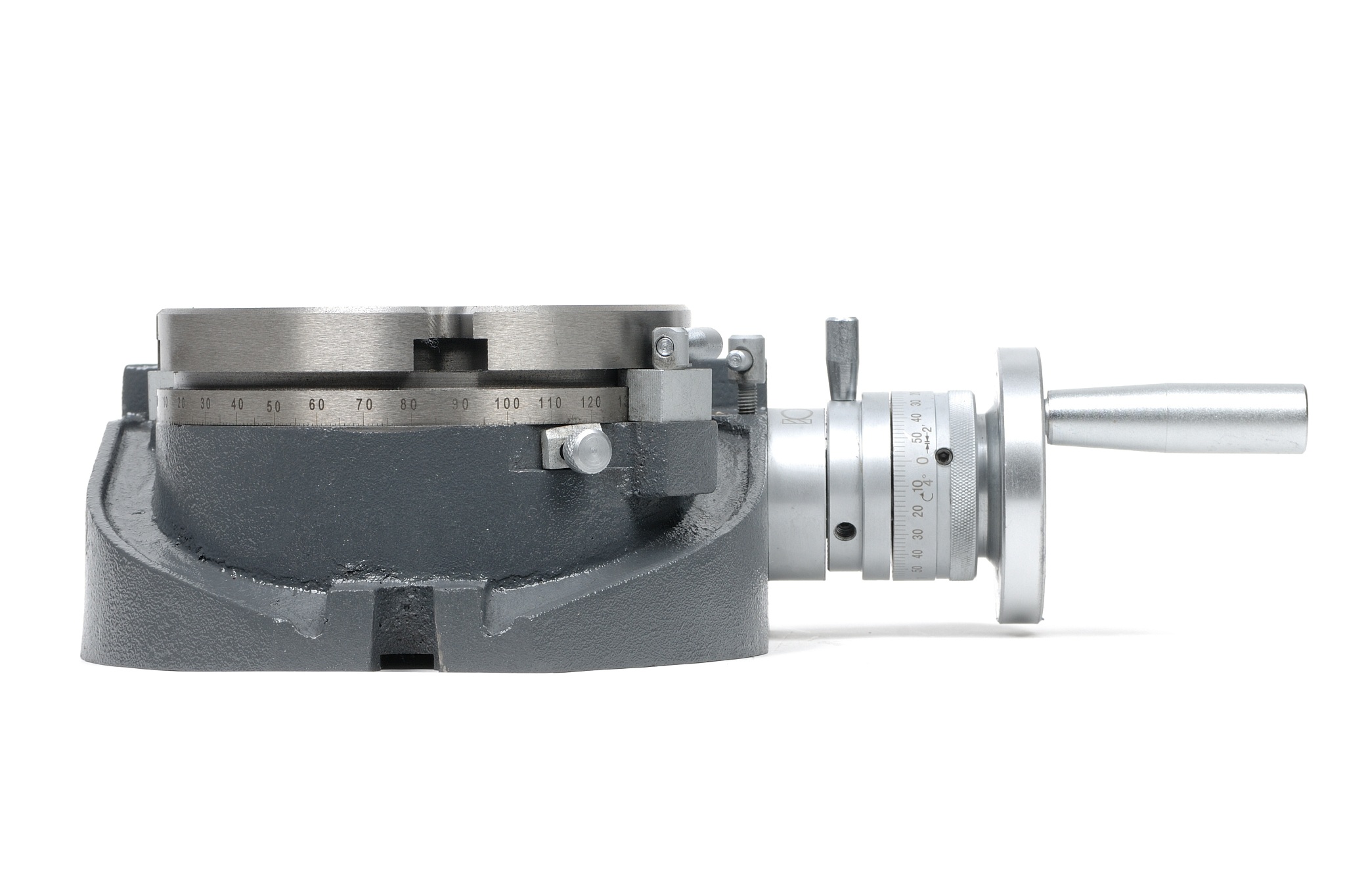

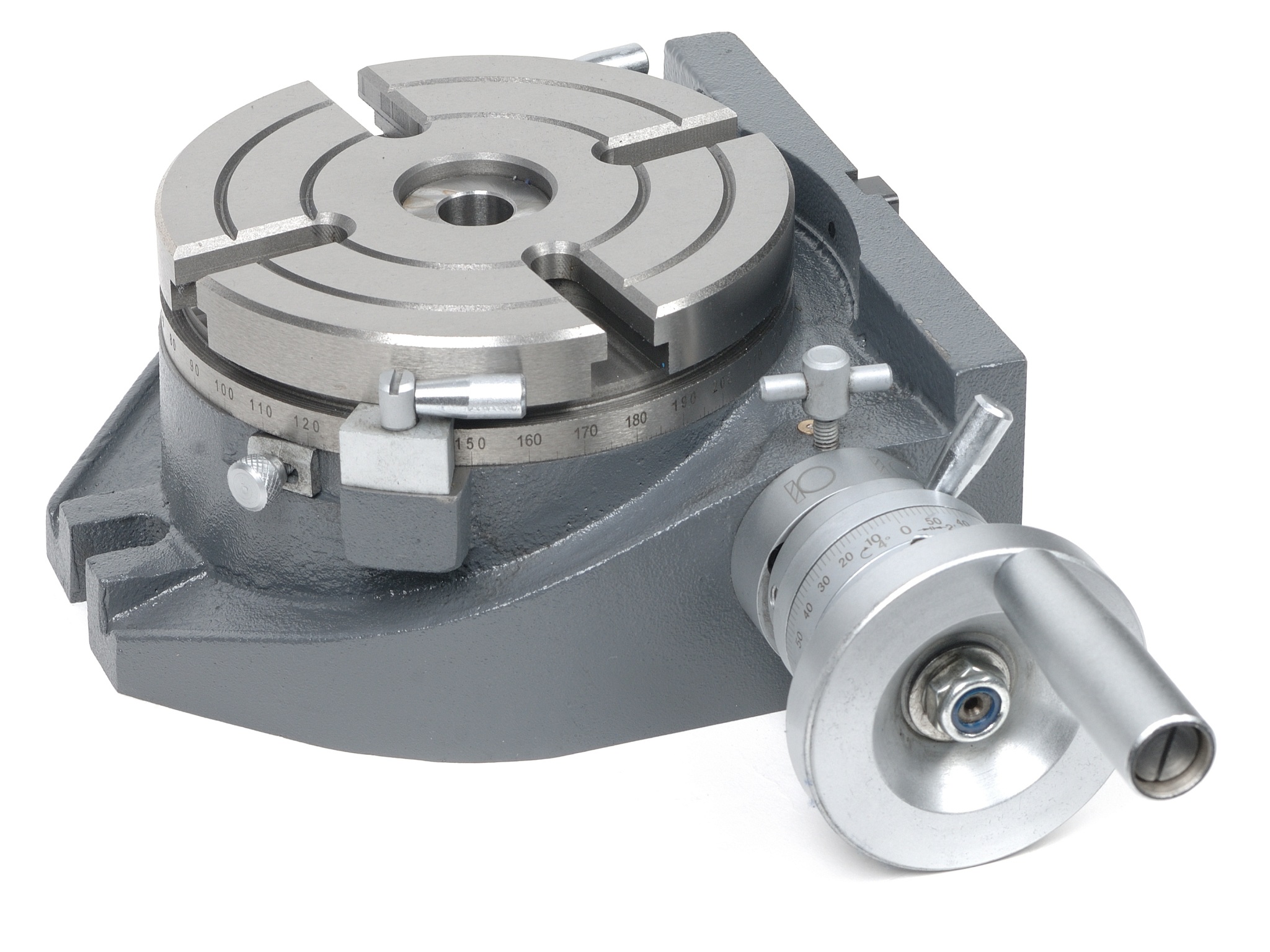

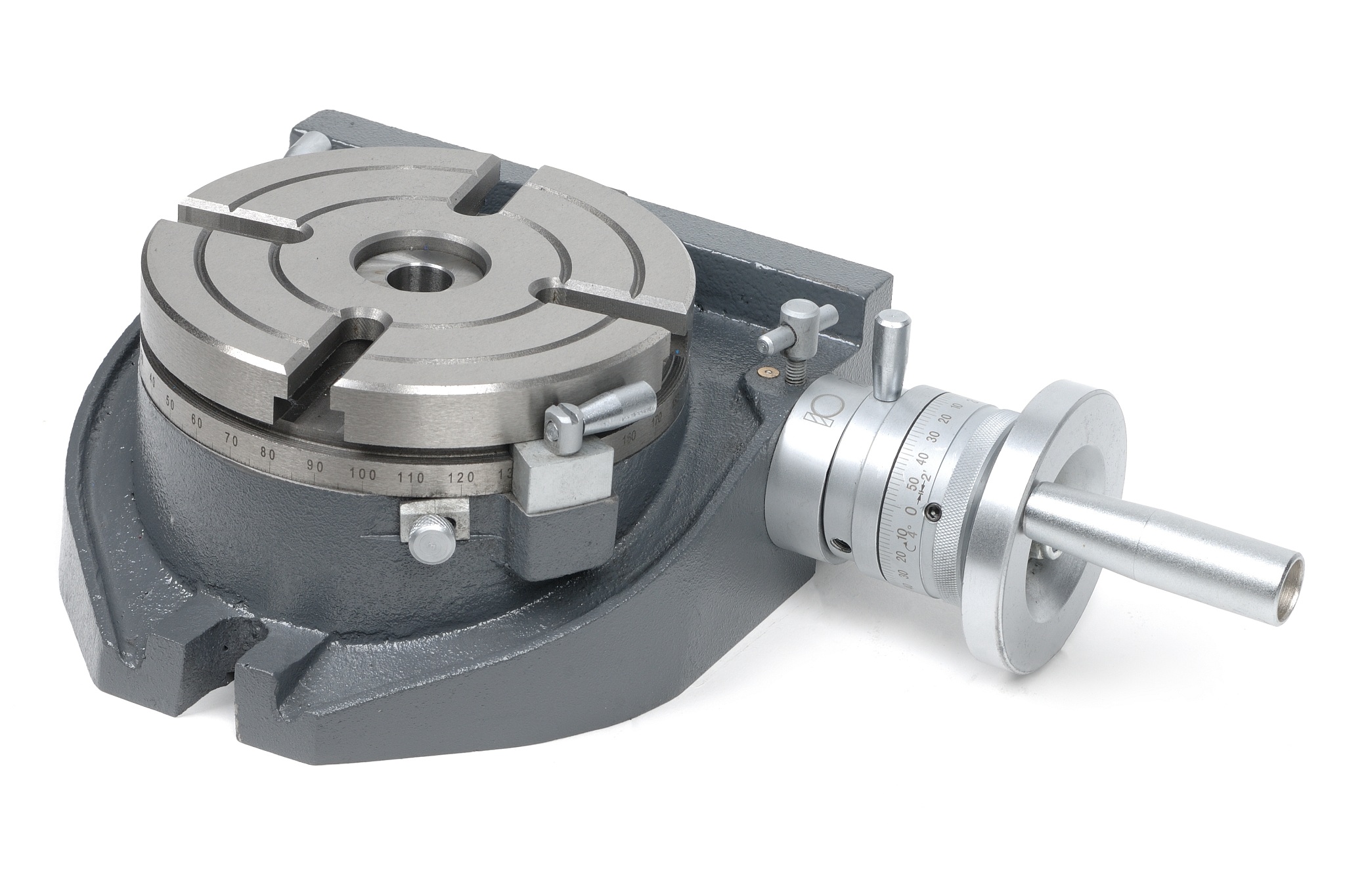

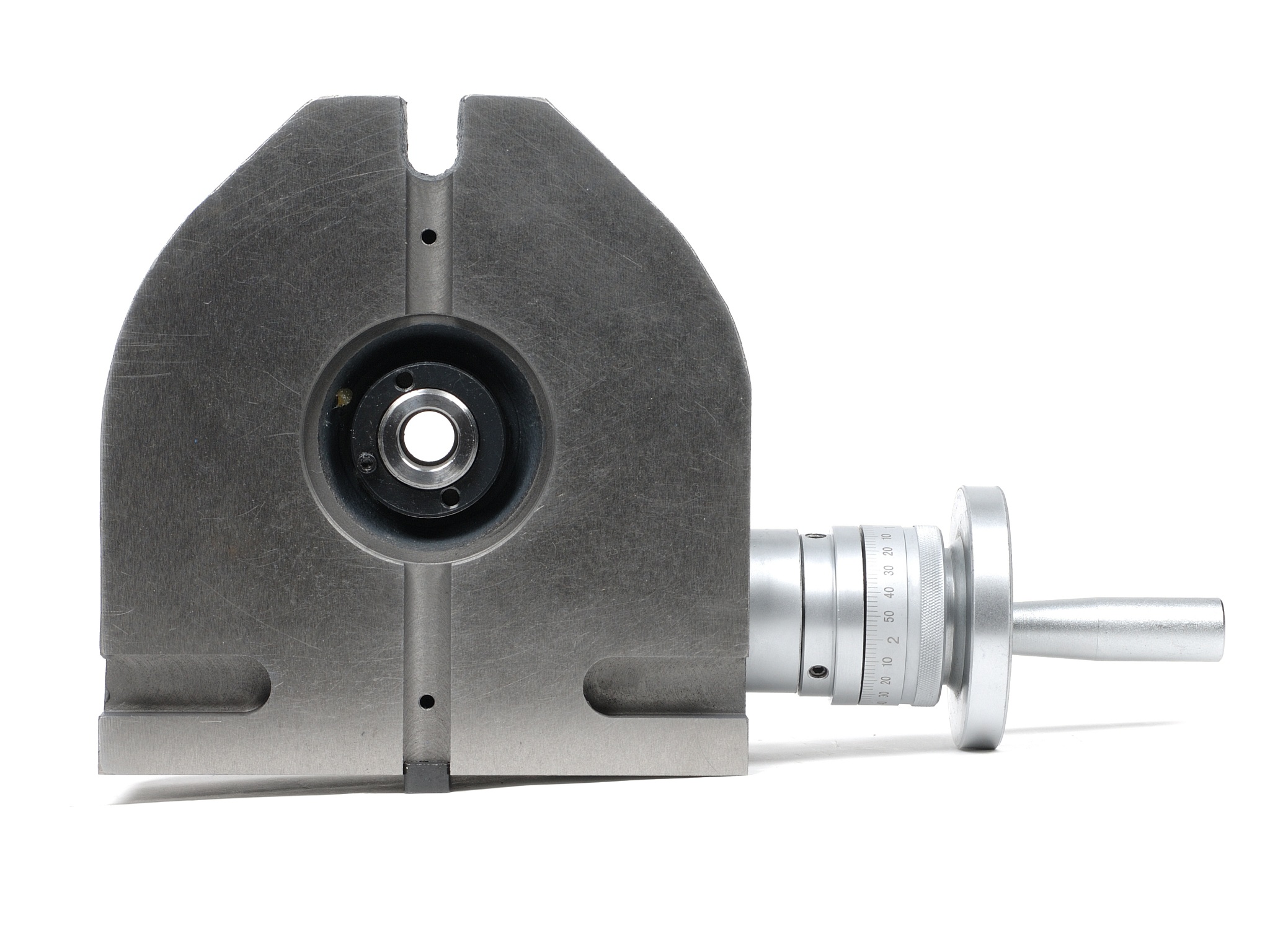

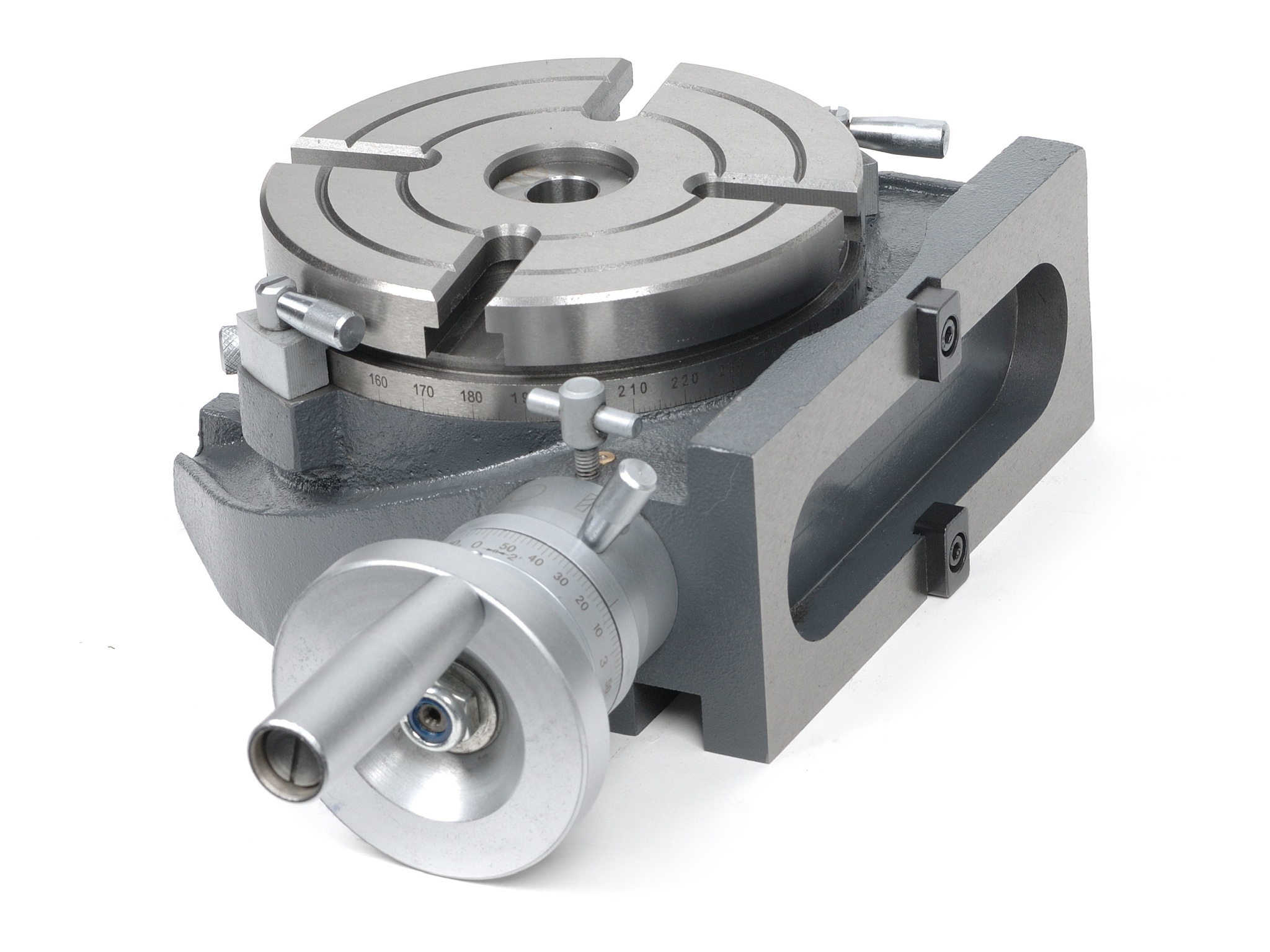

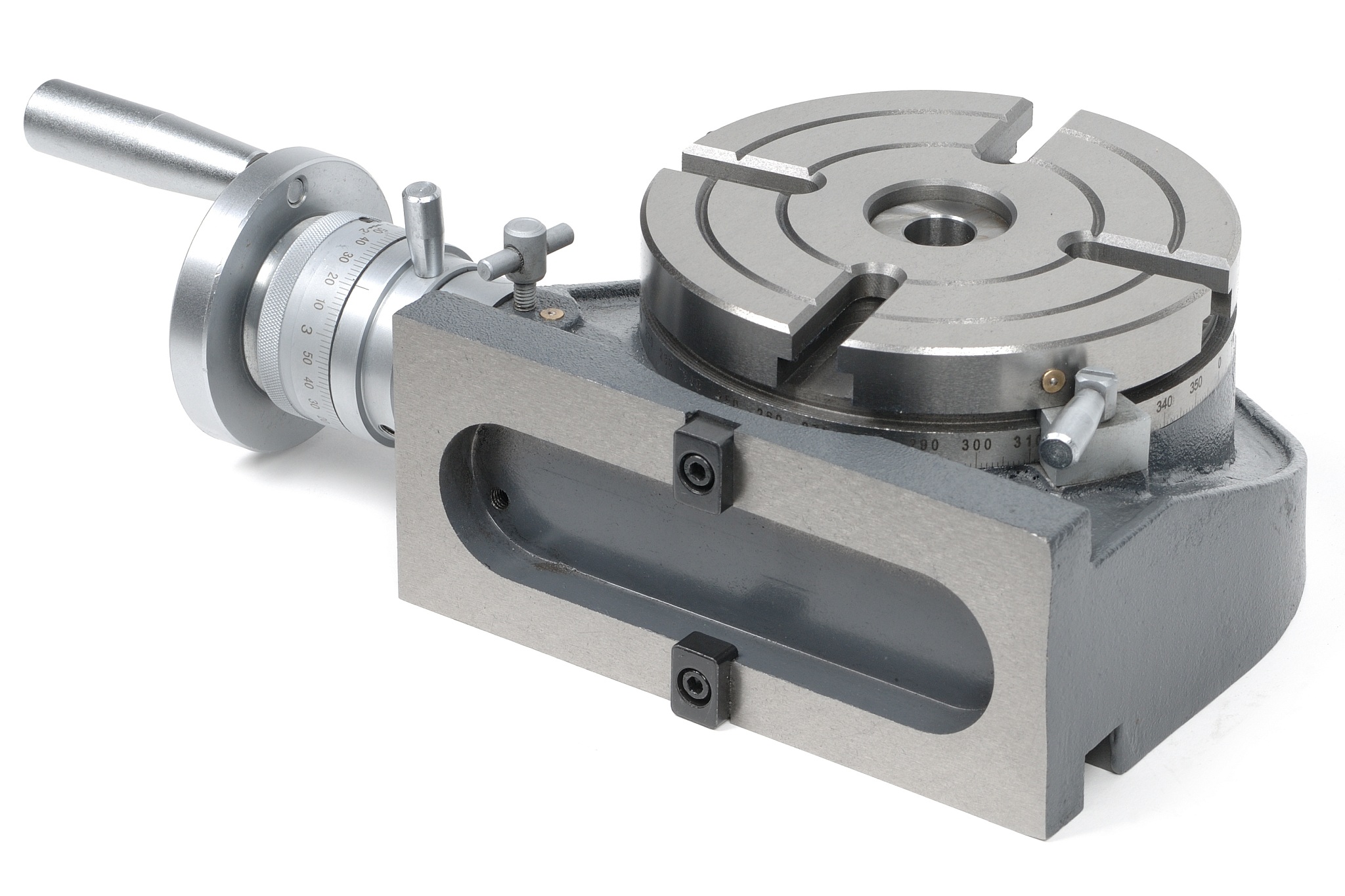

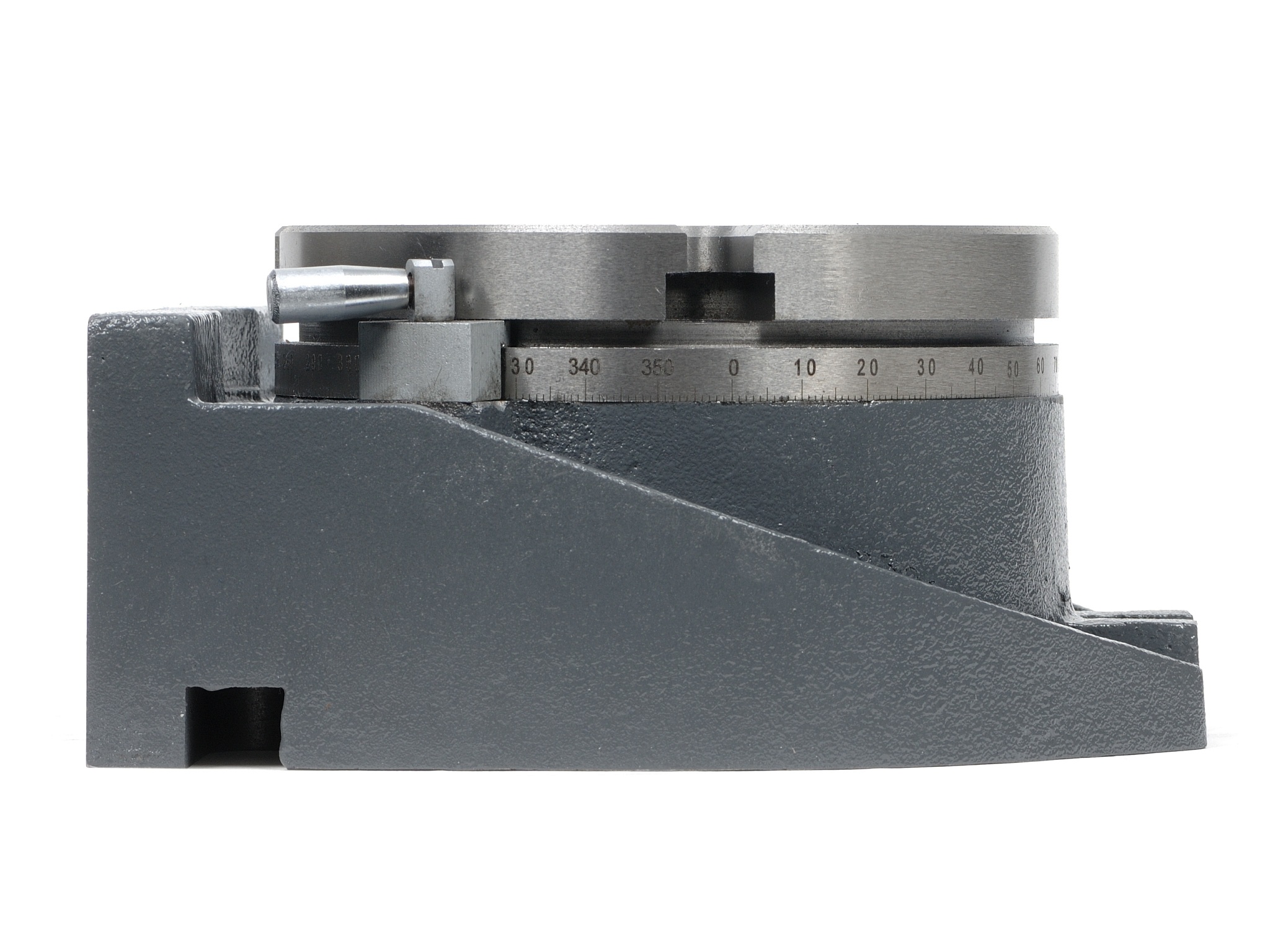

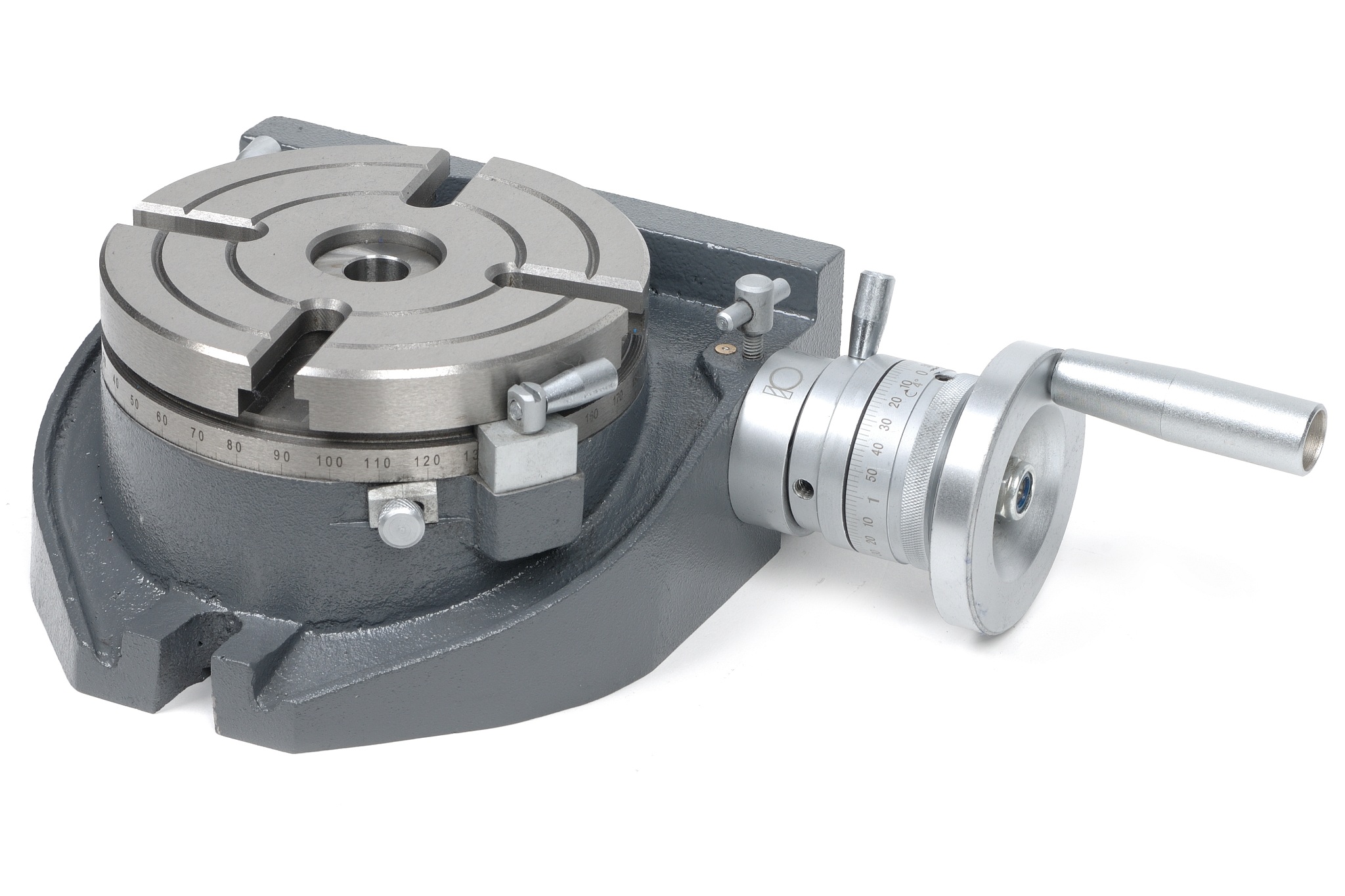

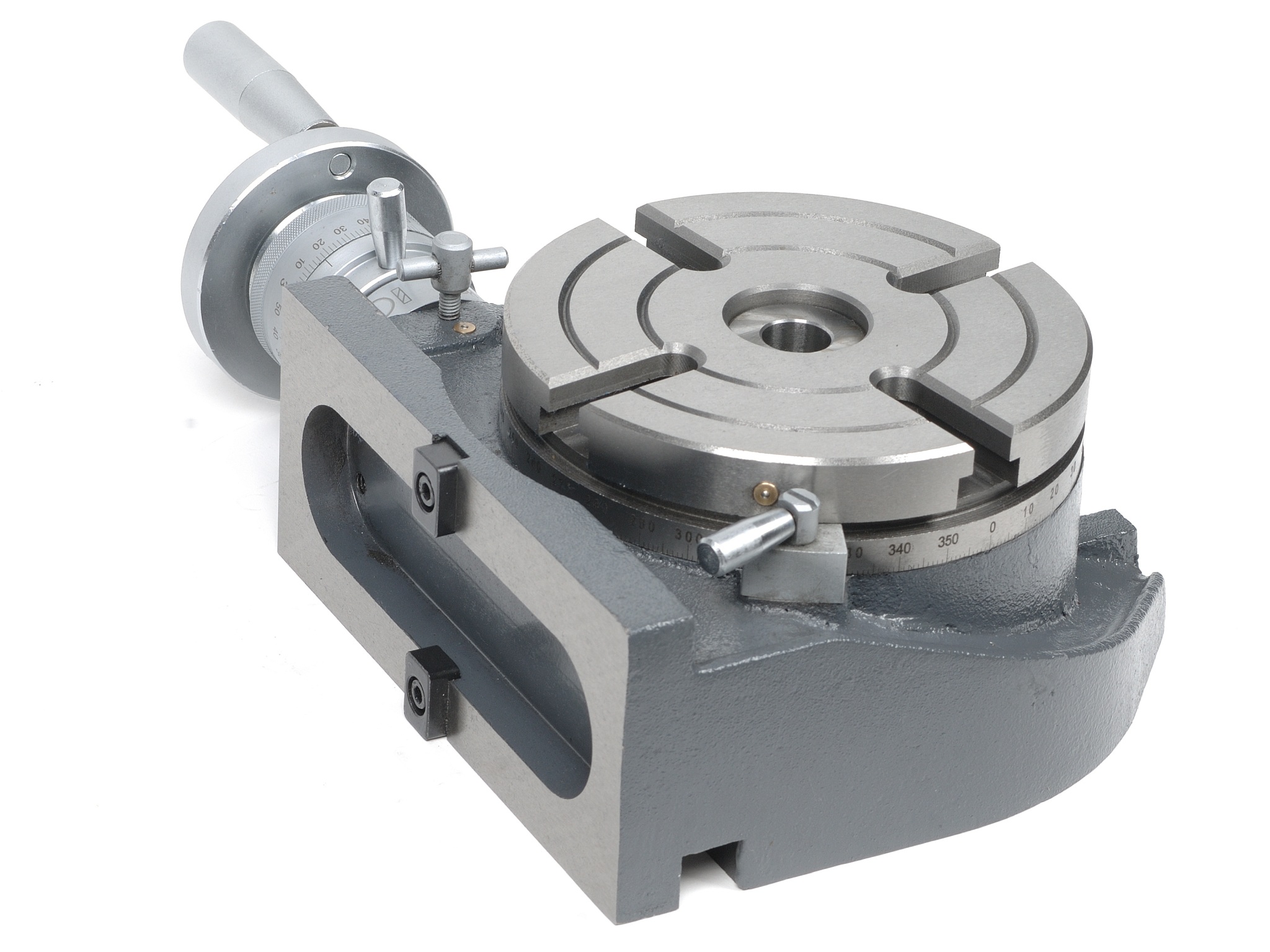

STÓŁ OBROTOWY PODZIAŁOWY moodel : HV6   RT150

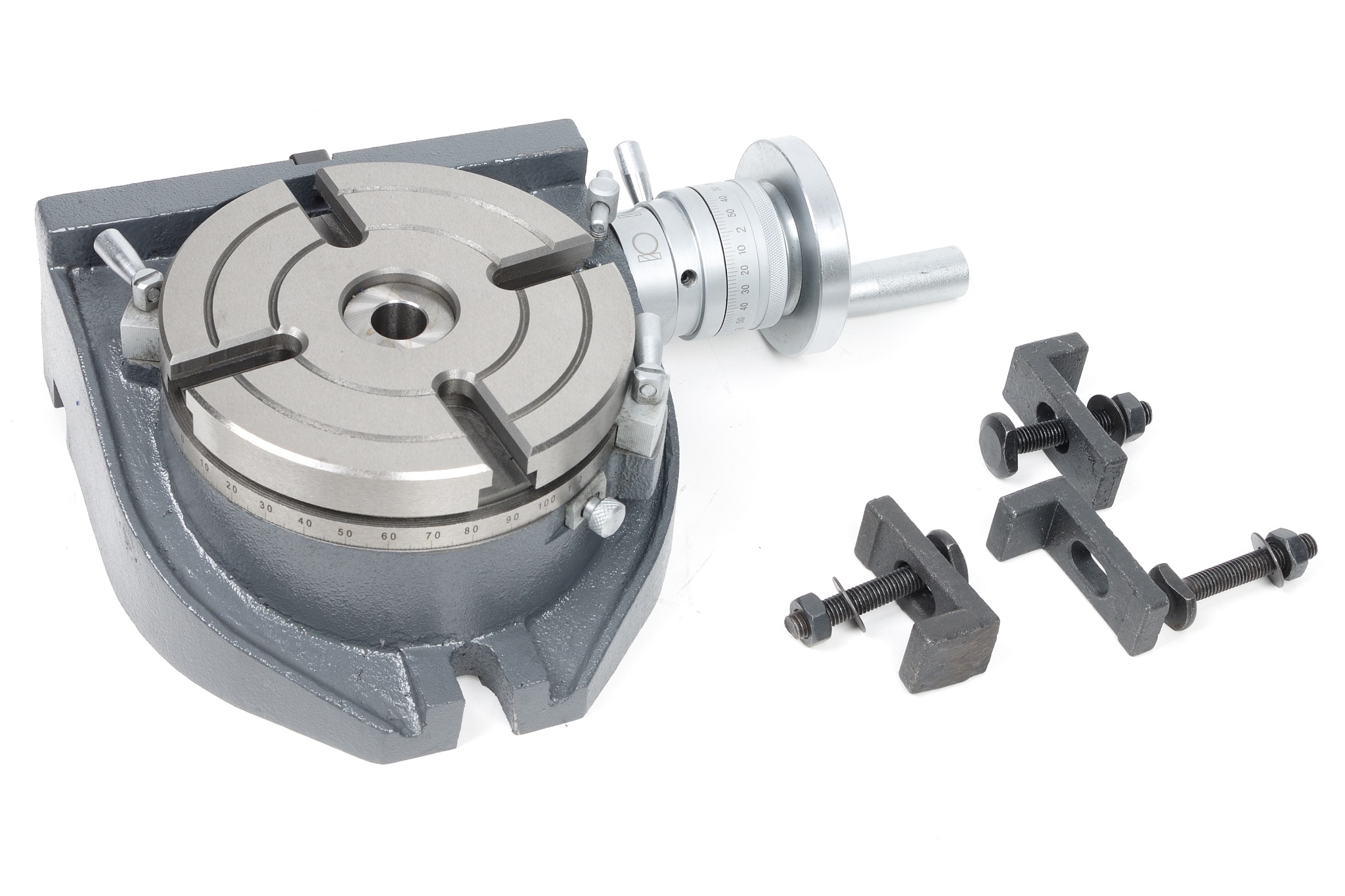

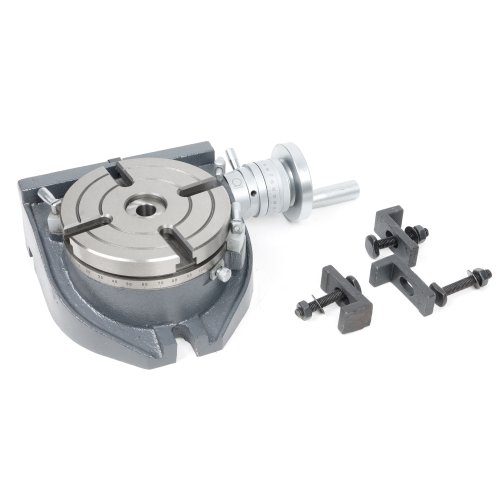

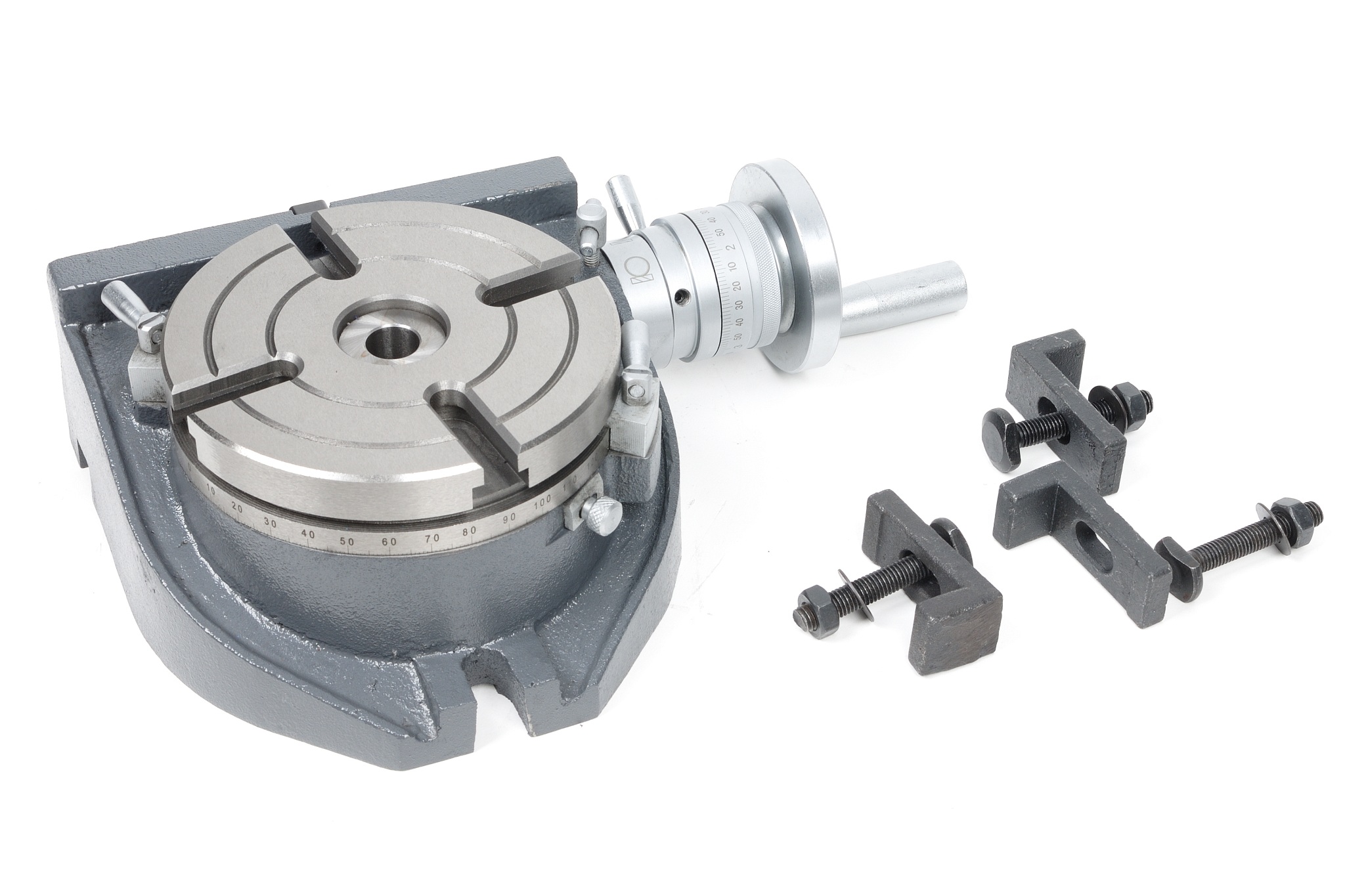

( w zestawie uchwyty montażowe )



Zastosowanie :

- Do frezowania powierzchni zakrzywionych przy frezowaniu obrotowym


 - Do zamocowania w poziomie z konikiem, podział kątowy pozwala na wykonanie detali o skomplikowanych kształtach
Detal obrabiany jest mocowany w uchwycie specjalnym umieszczonym na stole obrotowym lub bez uchwytu bezpośrednio na stole obrotowym.

- Do frezowania płaskich powierzchni pod kątem

- Do frezowania z podziałem kątowym

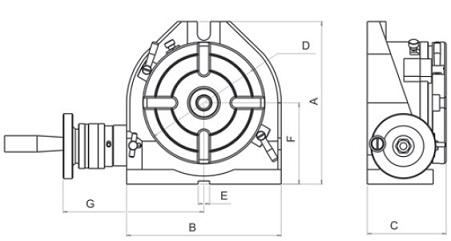

Rysunek techniczny oraz z tabela z  wymiarami  znajduje się w  galerii ze zdjęciami .

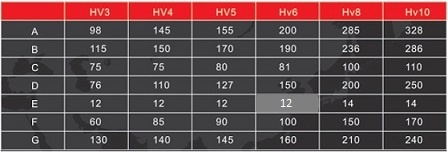

Proszę odszukać w tabeli symbolu HV6 .





DANE TECHNICZNE:



 Średnica stołu: 150mm;

Rowek T-owy: 12mm;

Stożek Morse'a: MK2 ;

Rozstaw kątowy rowków wpustowych: 90°

Podział przekładni ślimakowej: 1

Przełożenie przekładni ślimakowej: 1:90

Kąt obrotu : 360°

Dokładność noniusza : 2'


Numer katalogowy : 10021

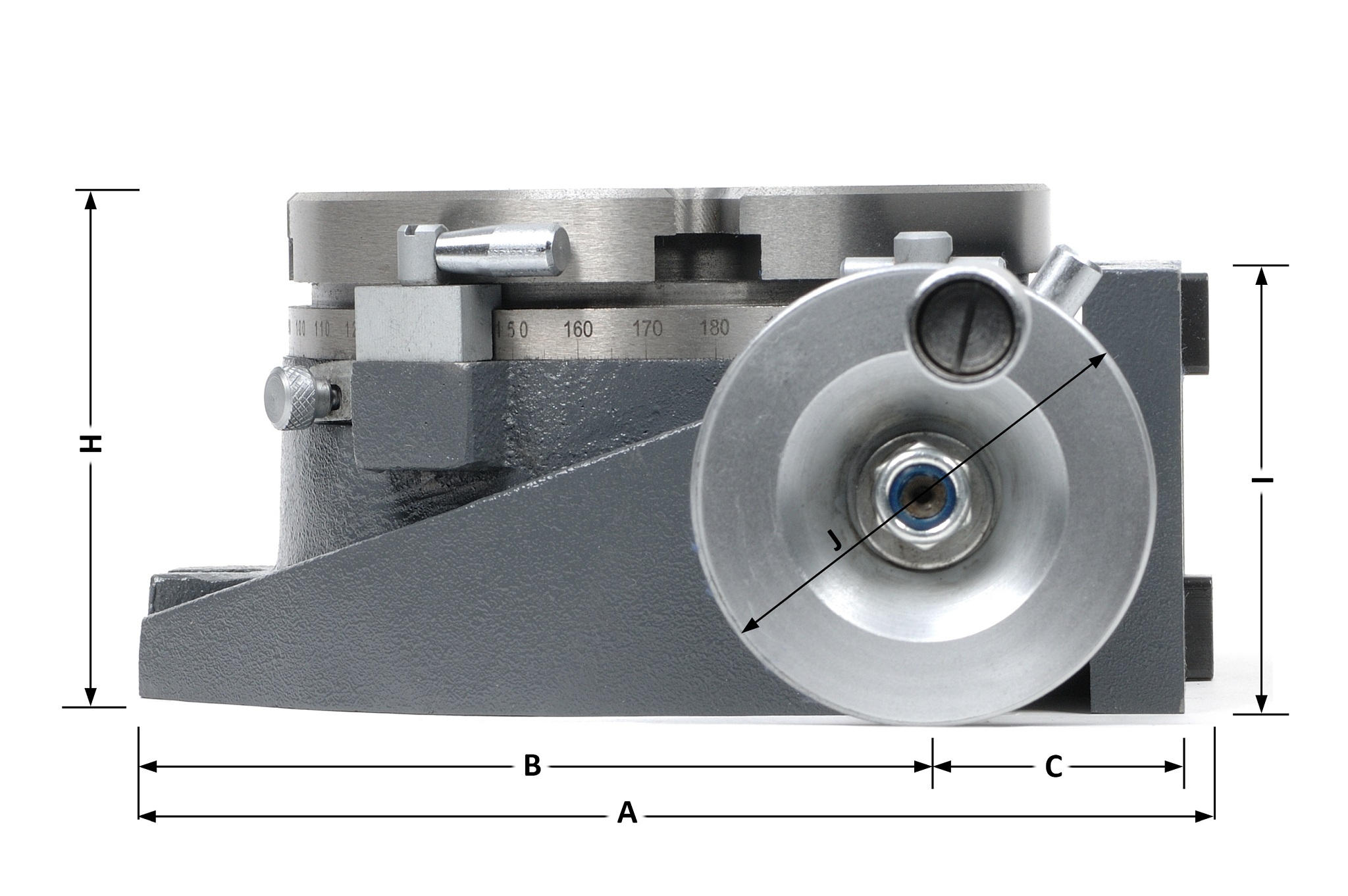

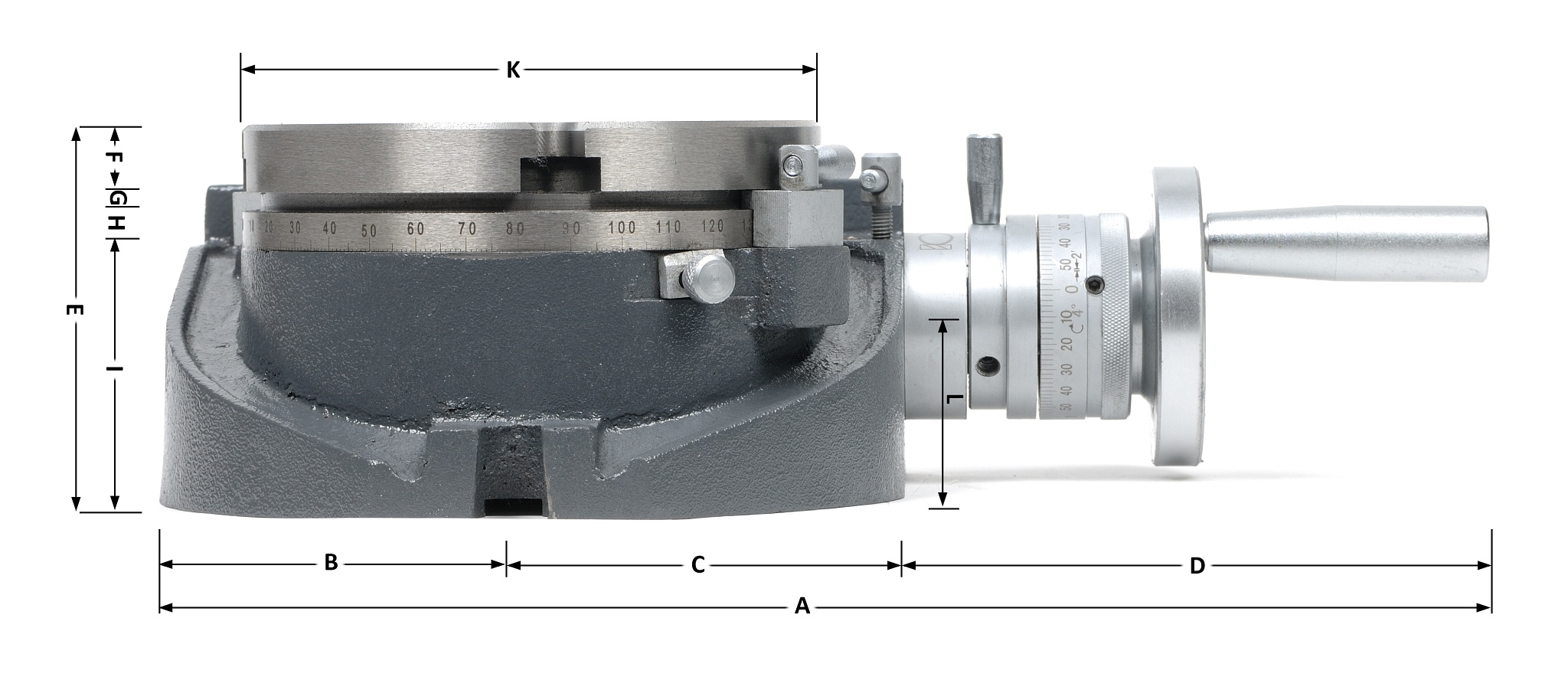

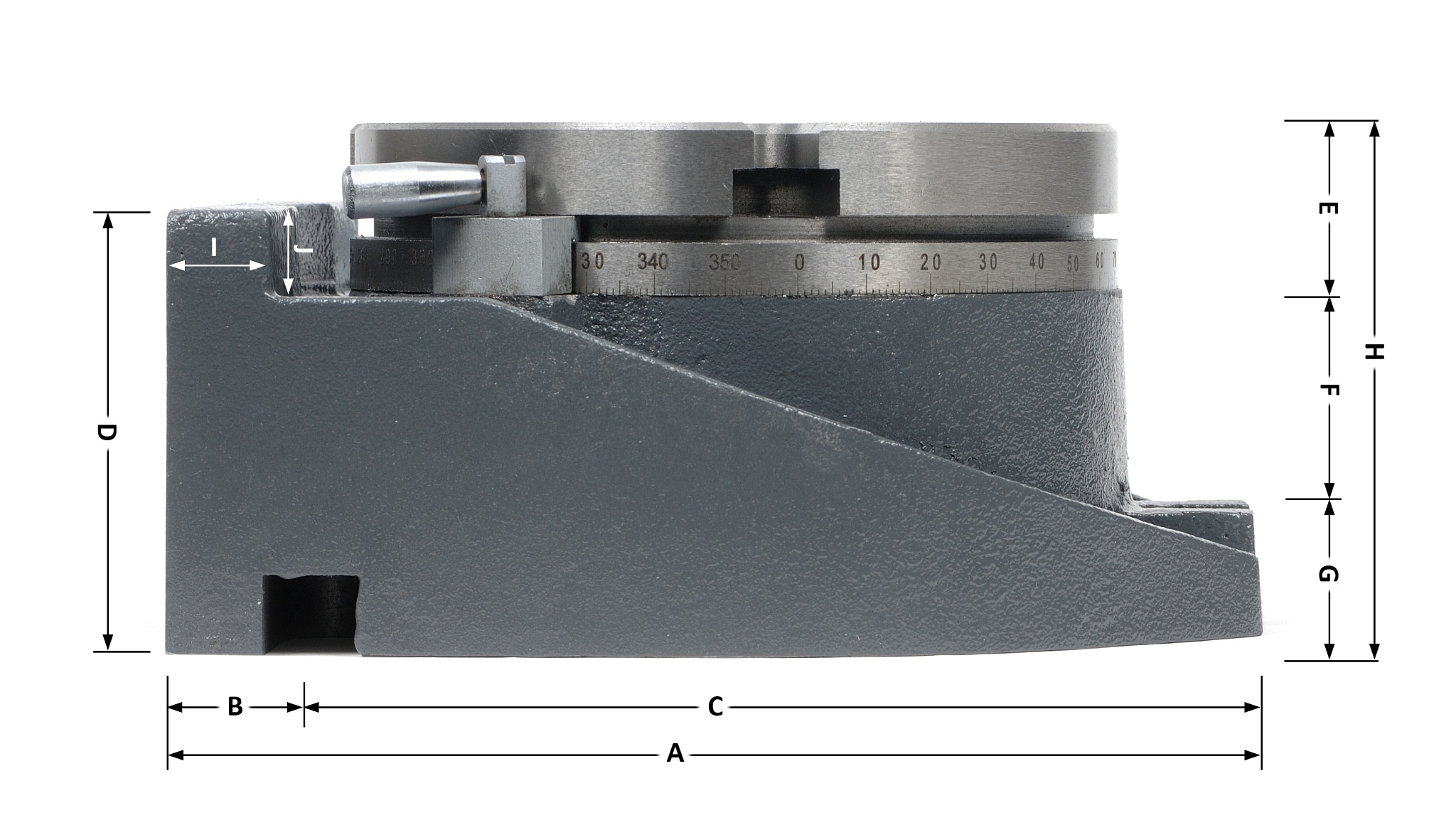

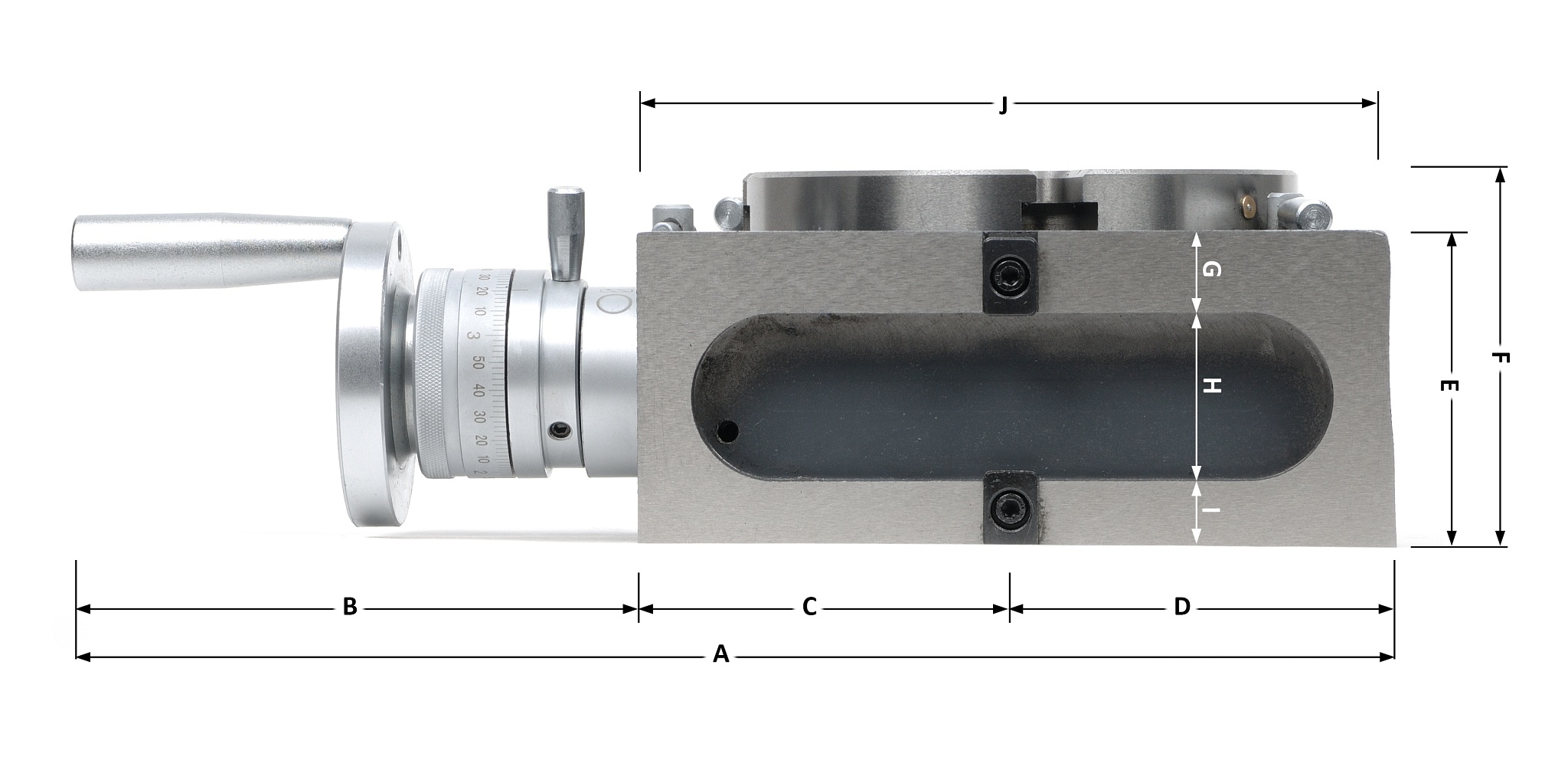

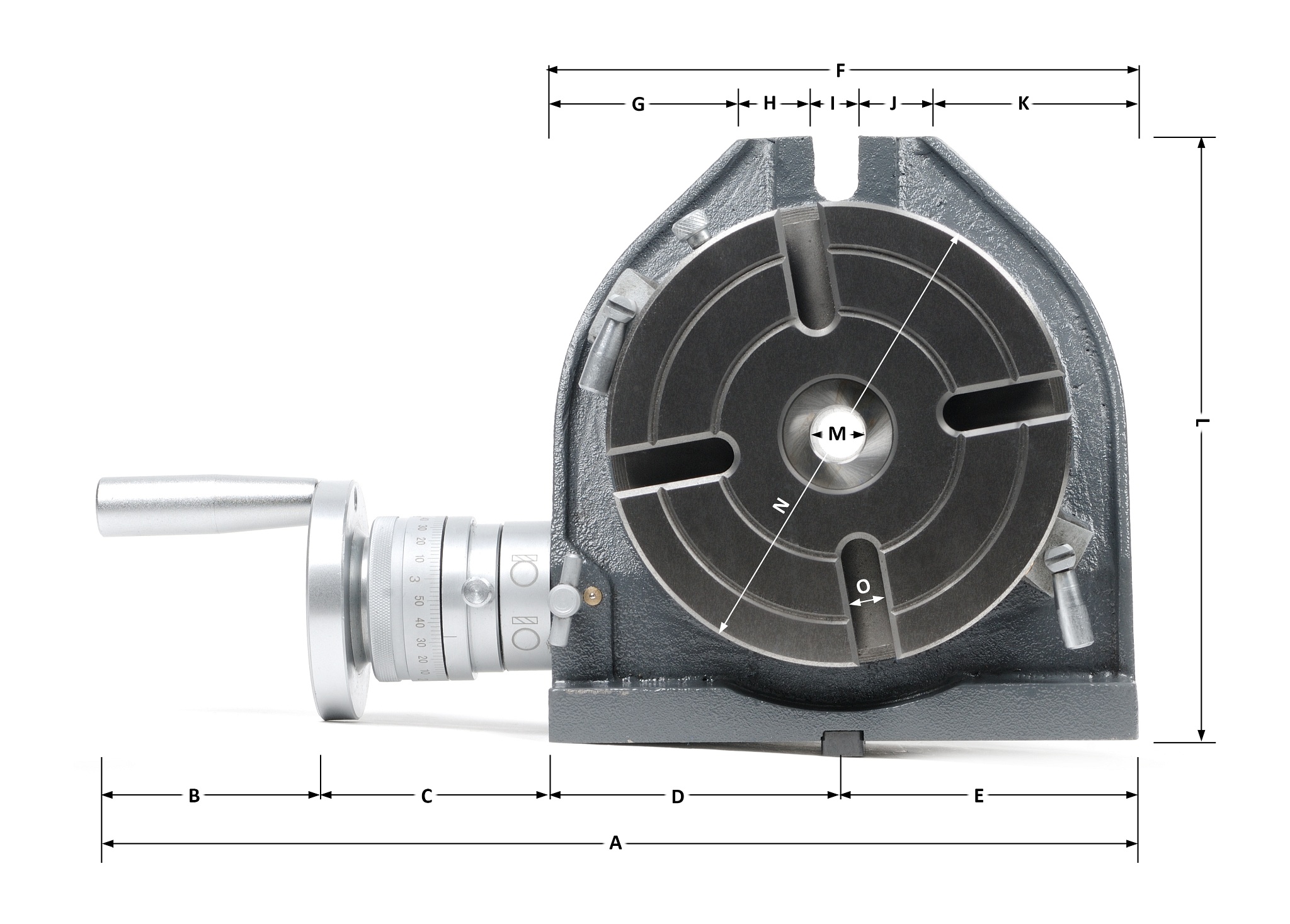

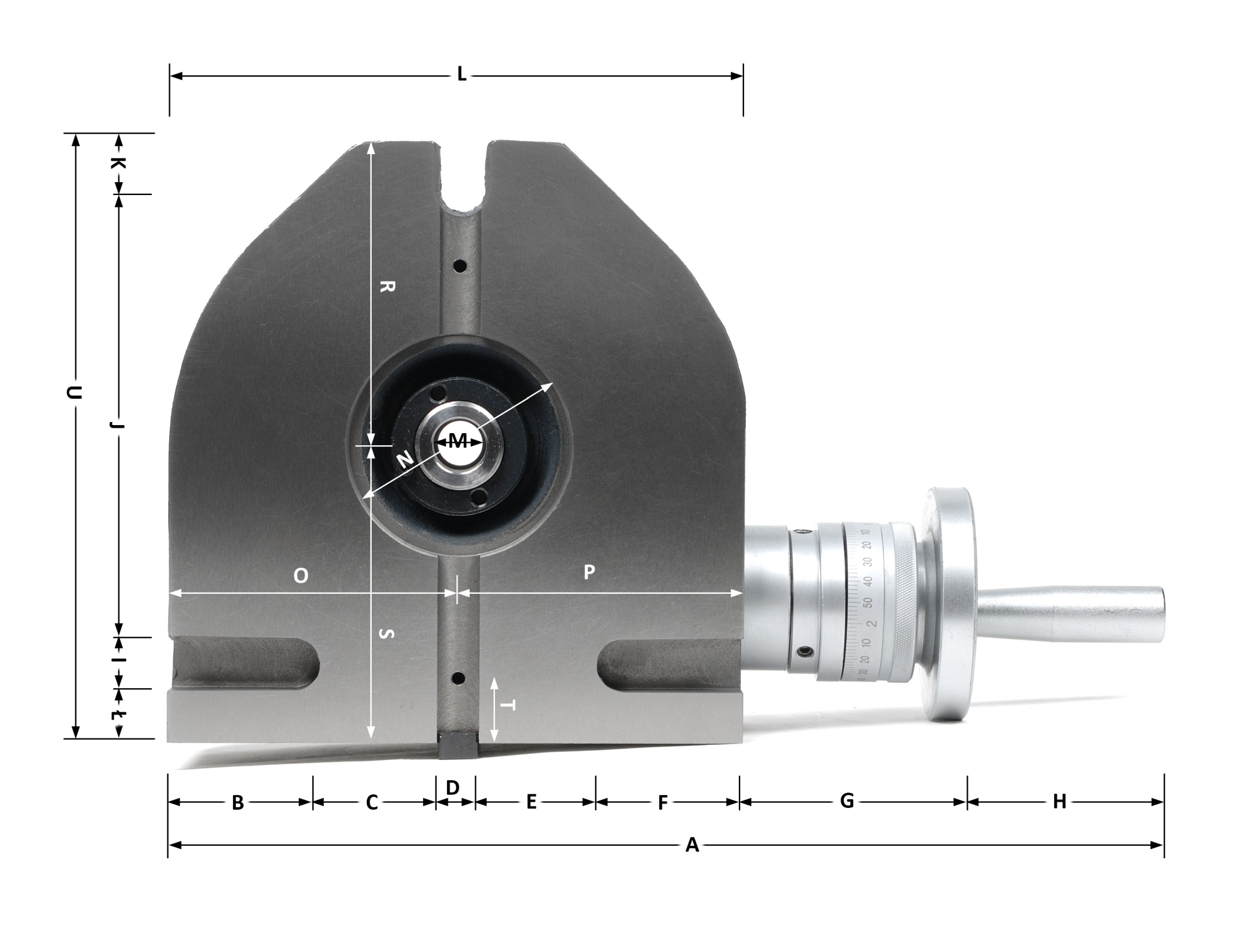

Wymiary :

A - 340mm
B - 49mm
C - 39mm
D  - 14mm
E - 39mm
F- 49mm
G  -78mm
H - 72mm
I - 18mm
J -142,5mm
K -23mm
L - 190mm
M - 18mm
N - 74mm
O -95mm
P- 95mm
R- 101mm
S- 100mm
T- 20mm
Ł-17,5mm
U- 201mm



A - 201mm
B - 155mm
C - 46mm
H - 97mm
I - 81mm
J -80mm



A - 340mm
B - 150mm
C - 95mm
D  - 95mm
E - 81mm
F- 97mm
G  -20,5mm
H - 43mm
I - 17,5mm
J -191mm






A - 340mm
B - 95mm
C - 95mm
D  - 150mm
E - 97mm
F- 17mm
G  -5mm
H - 10mm
I - 65mm
K - 150mm
L- 42mm





A - 340mm
B - 72mm
C - 78mm
D  - 95mm
E - 95mm
F- 190mm
G  -62,5mm
H - 25mm
I - 15mm
J -25mm
K - 62,5mm
L -201mm





A - 201mm
B - 26mm
C - 175mm
D  - 81mm
E - 32mm
F- 42mm
G  -23mm
H - 97mm
