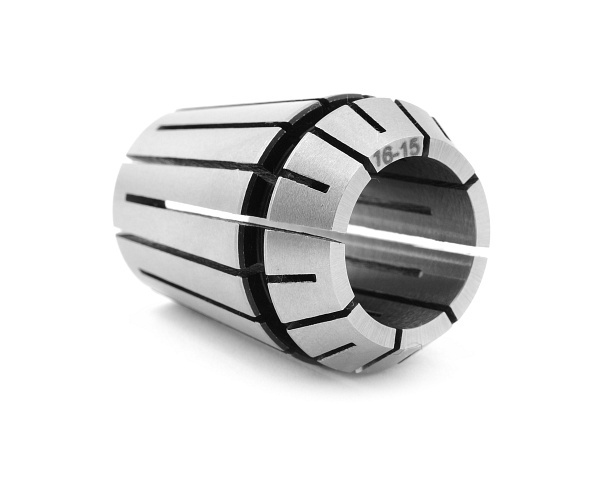

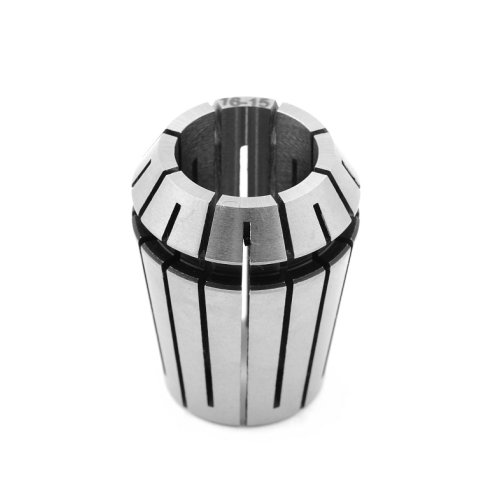

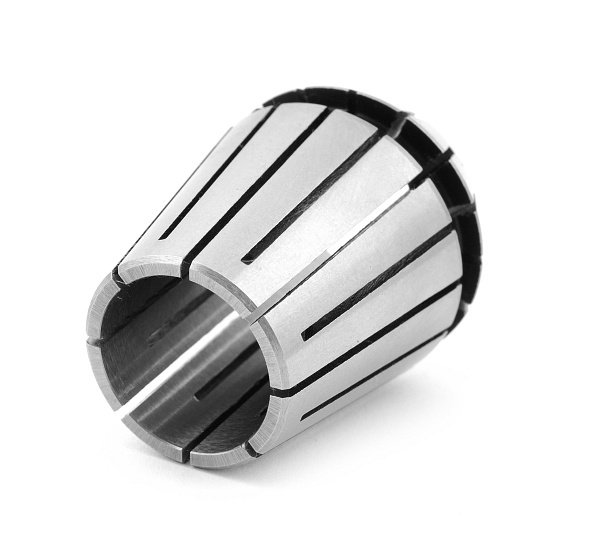

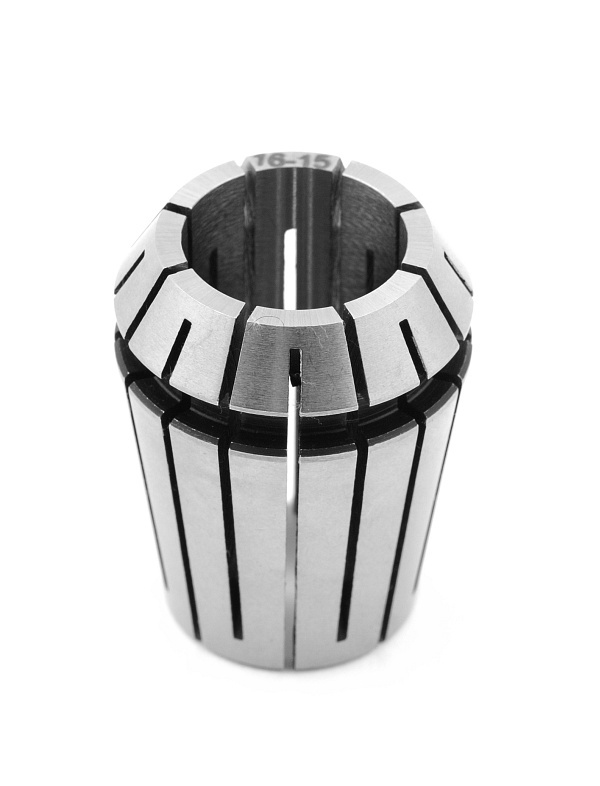

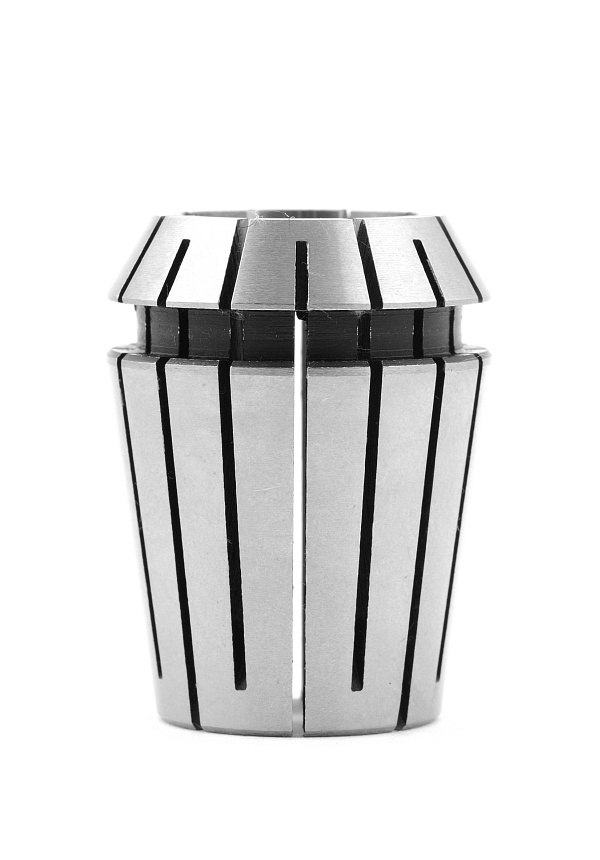

TULEJA ZACISKOWA ER25 FI15mm DIN6499



TULEJA ZACISKOWA ER25    Ø    15mm DIN6499

 DIN 6499



( uwaga parametr "d" podaliśmy od 1-16mm , w zależności, jaki występuje opis powyżej - takiej tuleii dotyczy oferta  )
Pozostałe wymiary są stałe .



Materiał :

specjalna stal elastyczna



Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.



Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm

ER40mm - dmax-26mm





 1. Montaż tulejki zaciskowej w nakrętce oprawki.2. Tuleja prawidłowo zamontowana.3. Demontaż tulejki zaciskowej. Instrukcja montażu : - tuleję włożyć do nakrętki pod kątem,- zaczepić kanałkiem o mimośrodowy lub cylindrycznywystęp nakrętki (rys.1)- wcisnąć tuleję do nakrętki (rys.2)- nakrętkę z wciśniętą tulejką skręcić z oprawką,tak aby możliwe było zamontowanie narzędzia.
