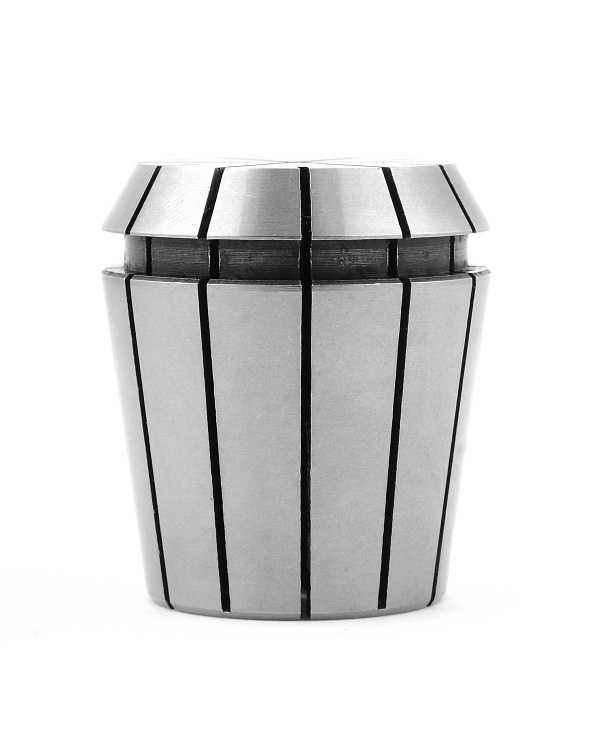

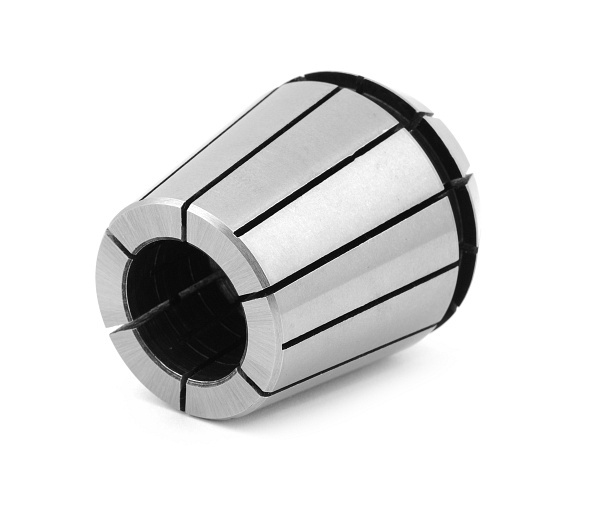

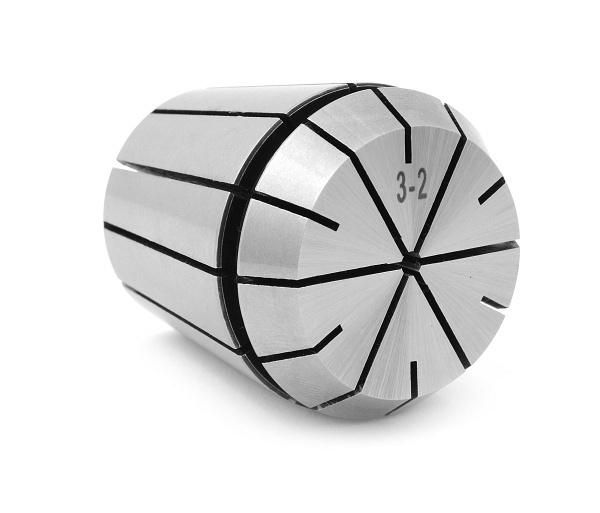

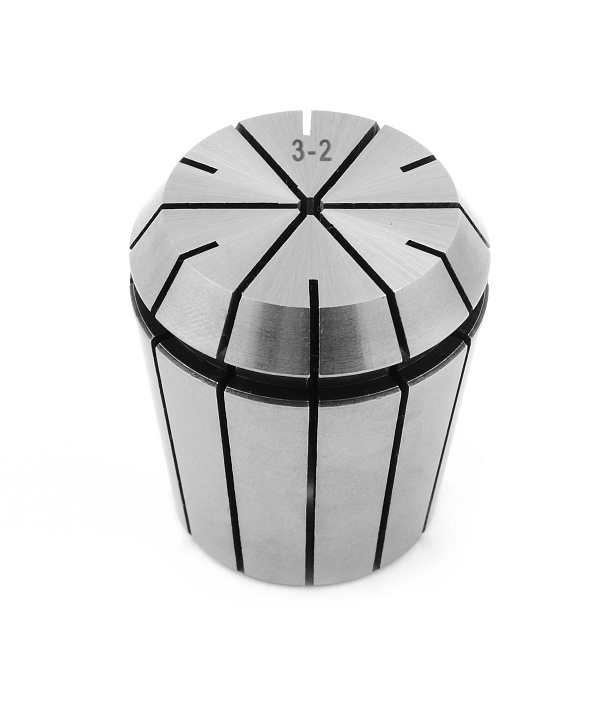

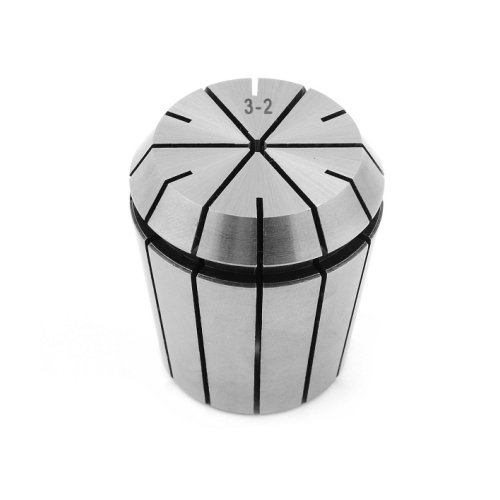

TULEJA ZACISKOWA ER40 FI3mm DIN6499

TULEJA ZACISKOWA ER40 FI3mm DIN6499
Kod towaru: 10608
Cena: 15,00 zł z VAT 12,20 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu



TULEJA ZACISKOWA ER40 FI3mm DIN6499

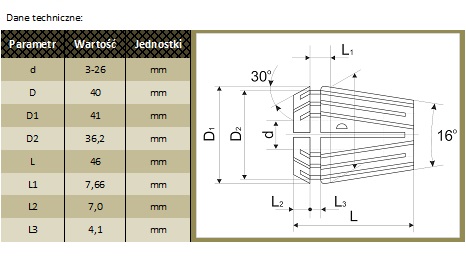

 ( uwaga parametr "d" podaliśmy od 1-24mm , w zależności, jaki występuje opis powyżej - takiej tuleii dotyczy oferta  )
Pozostałe wymiary są stałe .


123



Materiał :

specjalna stal elastyczna



Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.



Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm

ER40mm - dmax-26mm




 12




1. Montaż tulejki zaciskowej w nakrętce oprawki.
2. Tuleja prawidłowo zamontowana.
3. Demontaż tulejki zaciskowej.

Instrukcja montażu :

- tuleję włożyć do nakrętki pod kątem,
- zaczepić kanałkiem o mimośrodowy lub cylindryczny
występ nakrętki (rys.1)
- wcisnąć tuleję do nakrętki (rys.2)
- nakrętkę z wciśniętą tulejką skręcić z oprawką,
tak aby możliwe było zamontowanie narzędzia.
