KOMPLET TULEJEK ZACISKOWYCH ER25 10szt.

KOMPLET TULEJEK ZACISKOWYCH ER25 DIN6499B

   10szt.

ZAKRES 2-16 mm

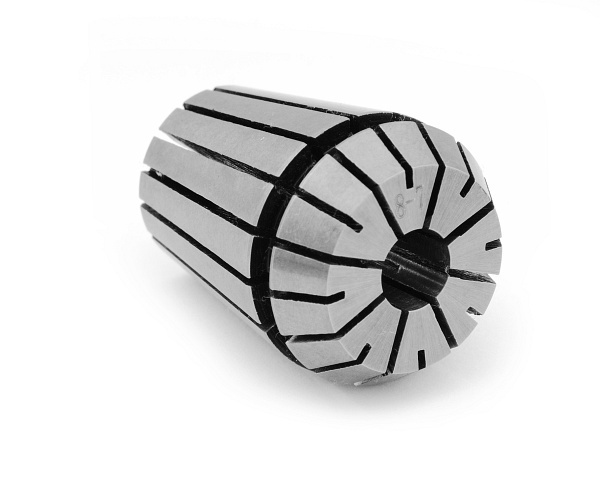

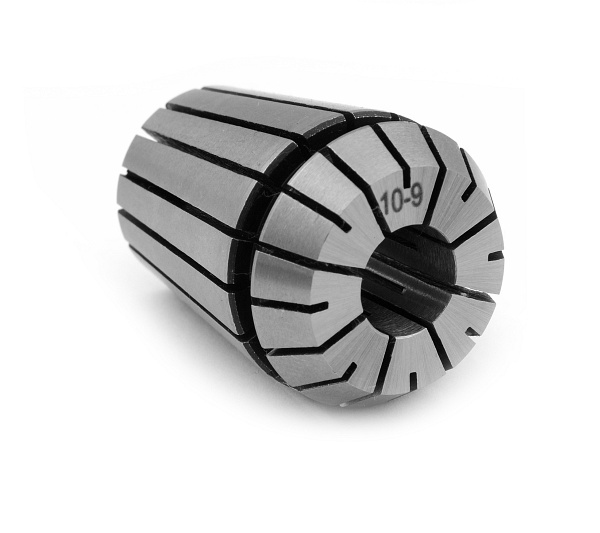

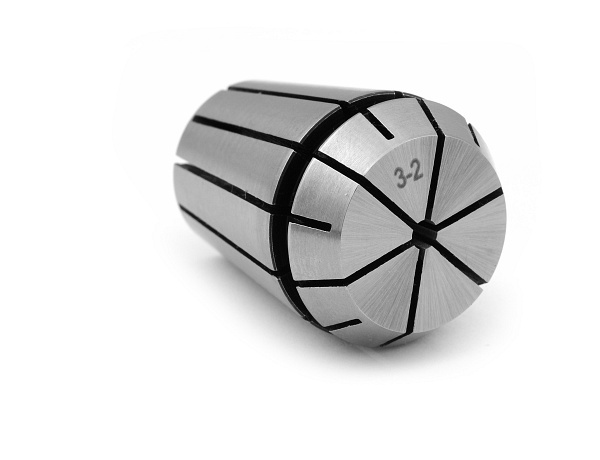

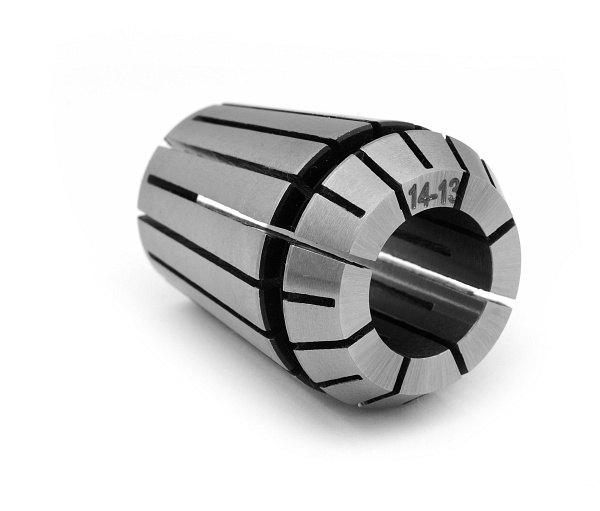

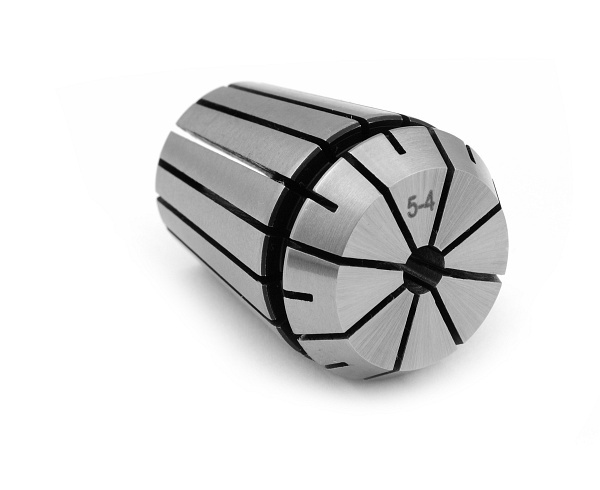

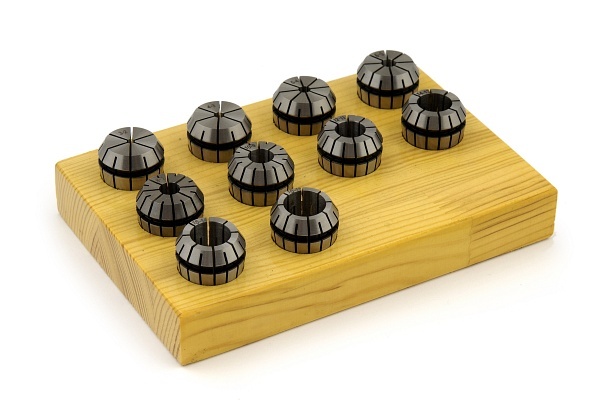

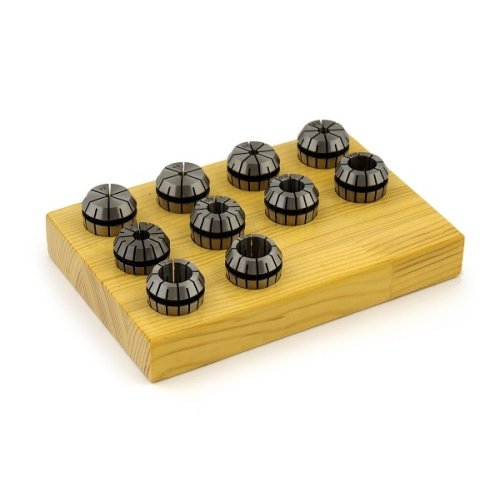

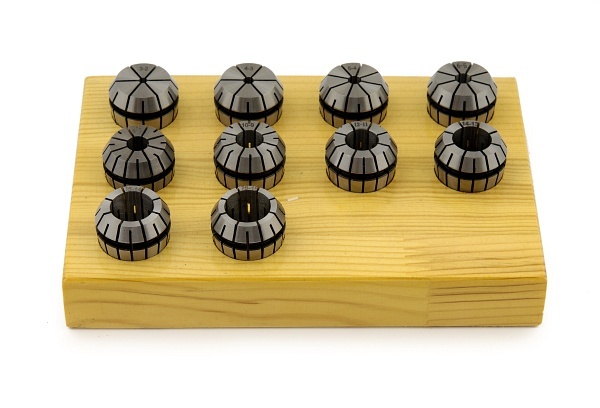

Zestaw w drewnianej podstawie.

        w zestawie znajdują się następujące wymiary :

    3, 4, 5, 6, 8, 10, 12, 14, 15, 16mm



Poniżej rysunek z danymi technicznymi , wymienny jest tylko wymiar d ( w zależności od tulejki, pozostałe wymiary dla wszystkich wymiarów są takie same .)











Materiał :

specjalna stal elastyczna

Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.



         Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm



ER40mm - dmax-26mm









1. Montaż tulejki zaciskowej w nakrętce oprawki.

2. Tuleja prawidłowo zamontowana.

3. Demontaż tulejki zaciskowej.



Instrukcja montażu :



- tuleję włożyć do nakrętki pod kątem,

- zaczepić kanałkiem o mimośrodowy lub cylindryczny

występ nakrętki (rys.1)

- wcisną tuleję do nakrętki (rys.2)

- nakrętkę z wciśniętą tulejką skręcić z oprawką,

tak aby możliwe było zamontowanie narzędzia.
