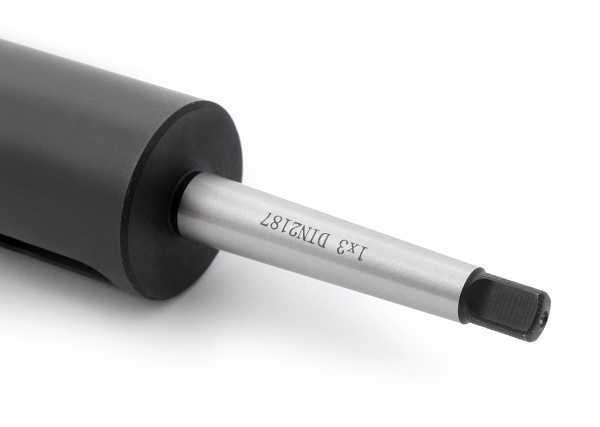

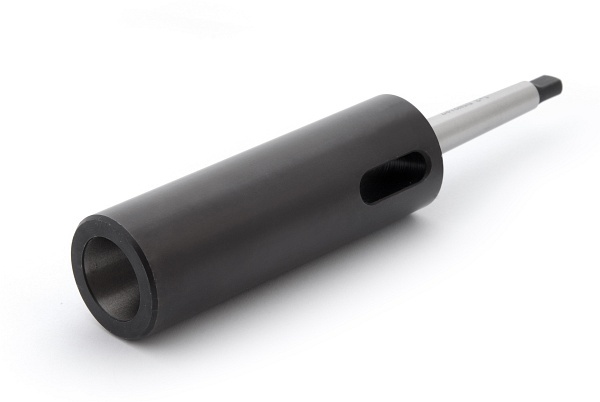

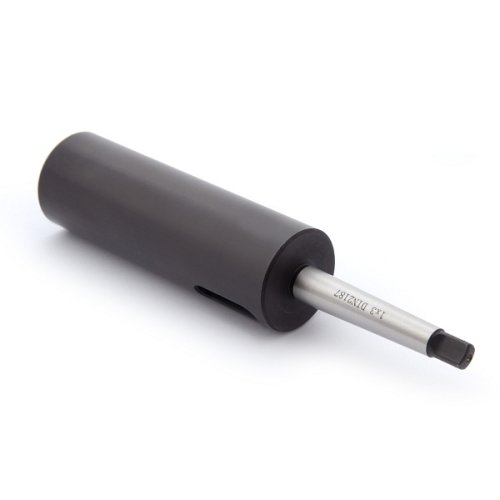

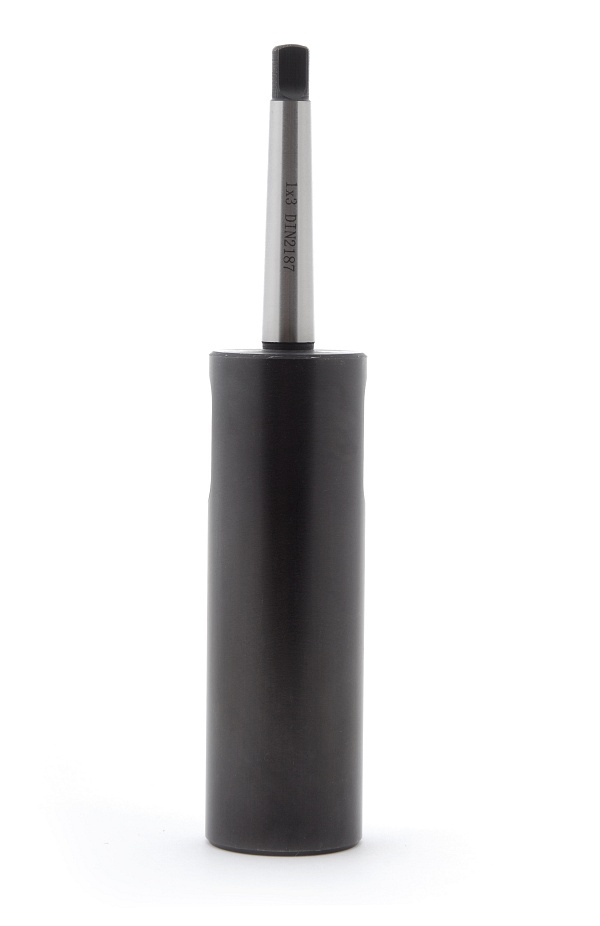

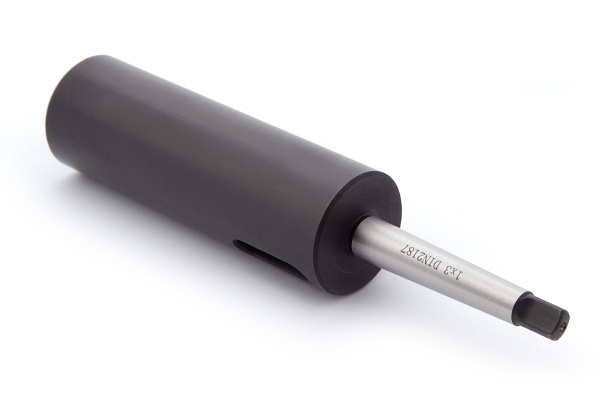

PRZEDŁUŻANA TULEJA REDUKCYJNA Z PŁETWĄ MS1/MS3

TULEJA REDUKCYJNA DŁUGA MORSE

        MORSE 1 - MORSE 3   DIN2187

Zastosowanie :

- Przeznaczona do narzędzi z chwytem Morse'a

- szlifowany stożek zewnętrzny i wewnętrzny

- zakończona płetwą

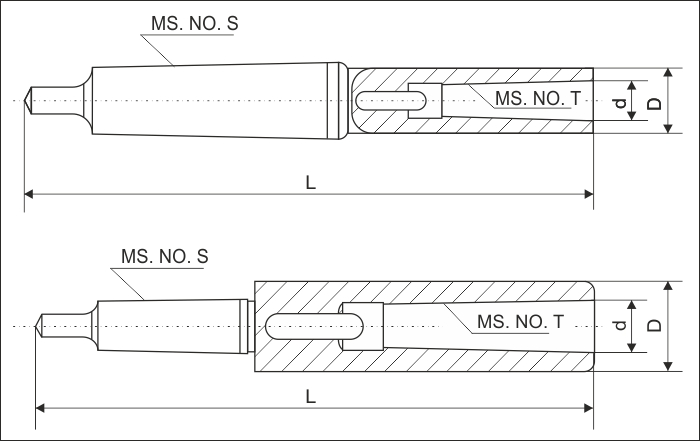

Poniżej uniwersalny schemat dla wszystkich wymiarów .Gdy stożek MS.NO.S jest większy lub równy MS.NO.T - stosujemy górny rysunek, w odwrotnym przypadku dolny rysunek.

Uchwyt stożkowy MORSE wg normy DIN228-B (zakończony płetwą)

MS.NO.S (stożek zewnętrzny ) - 1

MS.NO.T (stożek wewnętrzny ) - 3

D -36

d -23,825

L - 181mm
