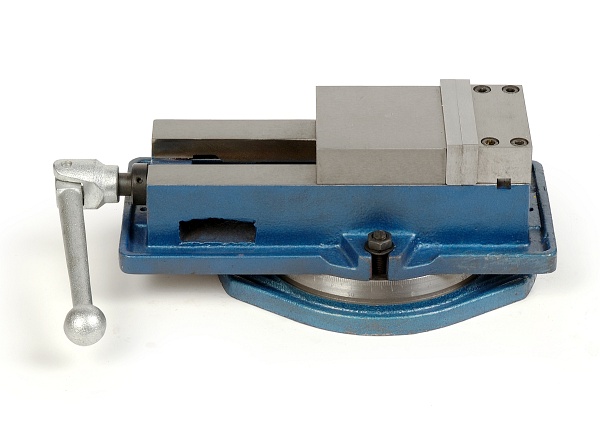

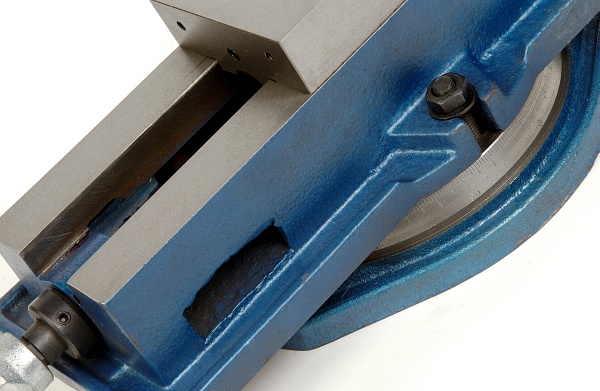

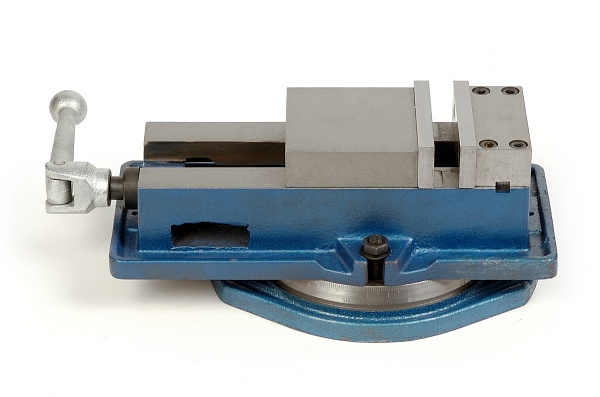

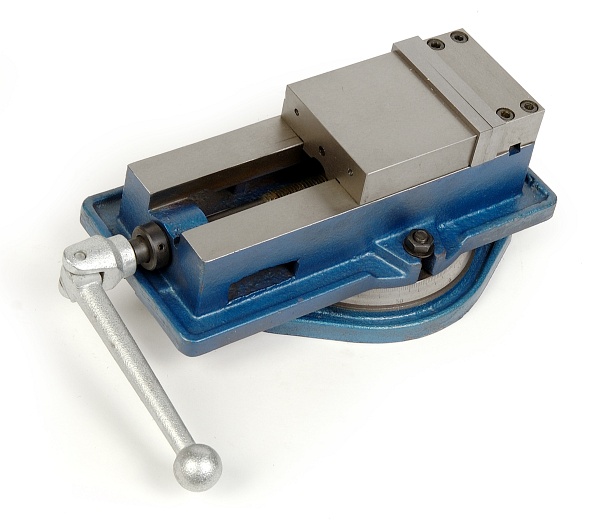

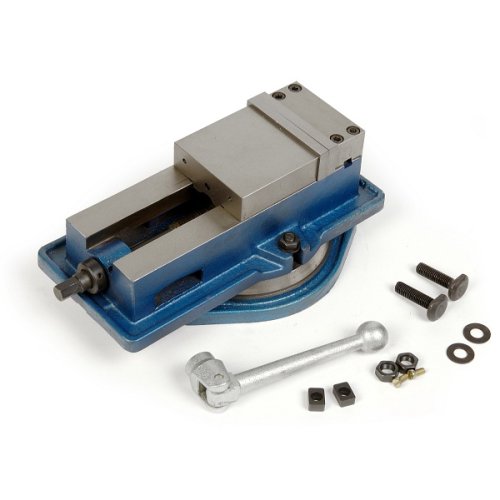

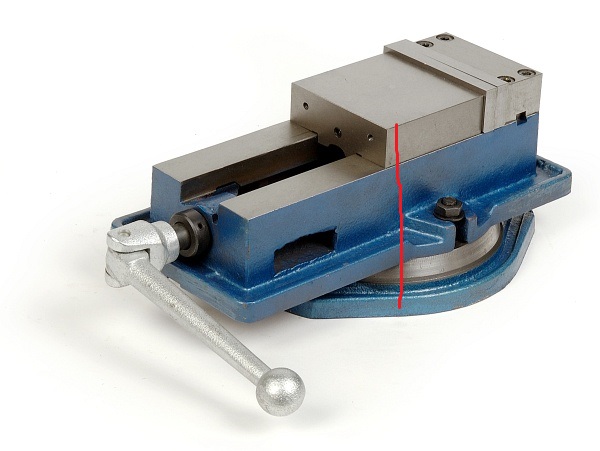

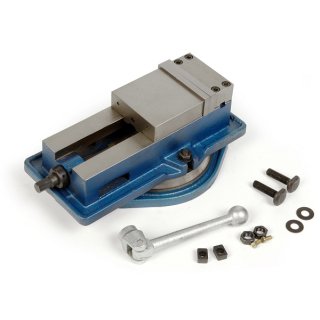

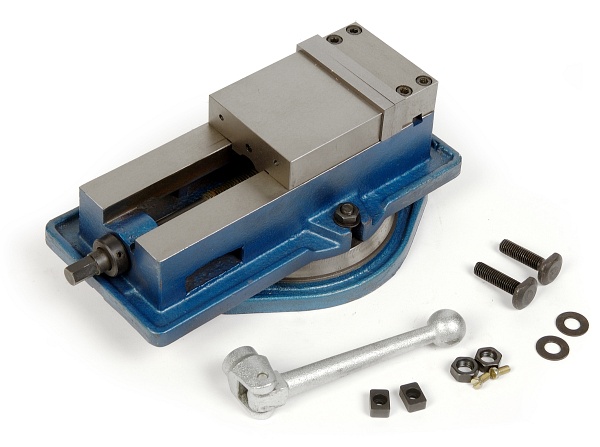

IMADŁO MASZYNOWE OBROTOWE 100mm

IMADŁO MASZYNOWE OBROTOWE 100mm

Właściwości i zastosowanie :

- zastosowanie głównie jako narzędzie do frezowania , w szlifierkach

oraz maszyn precyzyjnych CNC

- Równoległość 0,025mm/100mm,

- Dokładność 0,025mm,

- Przy wymianie szczęk należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności

WYMIARY

A -122mm

B - 150mm

C - 270mm

D - 235mm

E - 102mm

F - 32mm

G- 11mm

H - 95mm

I - 190mm

J - 14,5mm

K - 13mm

L - 14,5mm

M -204mm

N - 106mm

0 - 40/31mm

P - 161mm

R - 99mm

S - 14mm

T - 30mm

U - 60mm

W - 99mm

Z - gwint trójkątny 18x 3

X - 311mm

Y - 32mm

Q -90mm

I2 - 130mm

siła ścisku szczęk - 2000KGS

maksymalny rozstaw szczęk - 100mm

waga - 13 kg
