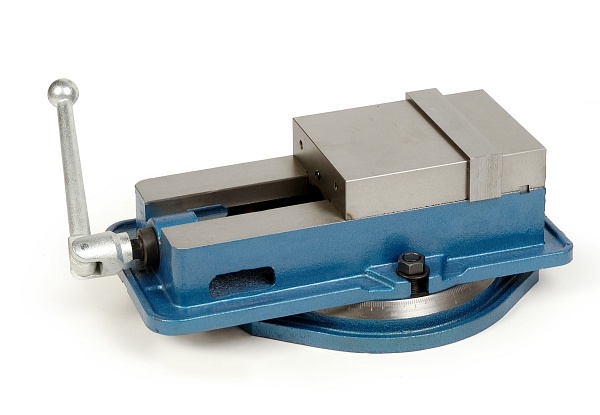

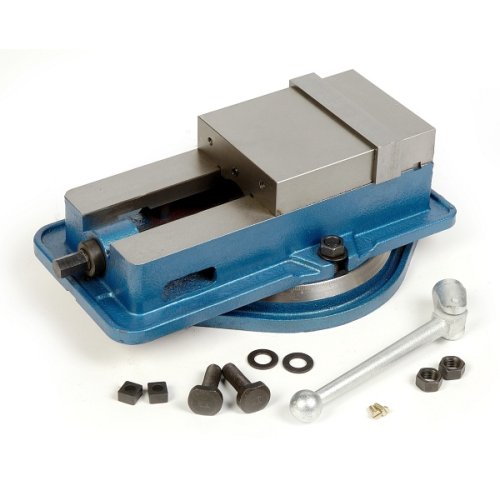

IMADŁO MASZYNOWE OBROTOWE 160mm

Właściwości i zastosowanie :

- zastosowanie głównie jako narzędzie do frezowania , w szlifierkach

oraz maszyn precyzyjnych CNC

- Równoległość 0,025mm/100mm,

- Dokładność 0,025mm,

- Przy wymianie szczęk należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności

WYMIARY

A -148mm

B - 196mm

C - 360mm

D - 313mm

E - 160mm

F - 45mm

G- 16mm

H - 150mm

I - 258mm

J - 18mm

K - 18mm

L - 18mm

M -279mm

N - 119mm

0 - 45/35mm

P - 215mm

R - 155mm

S - 19mm

T - 40mm

U - 70mm

W - 150mm

Z - gwint trójkątny 24x 3

X - 413mm

Y - 38mm

Q - 110mm

I2 - 192mm

siła ścisku szczęk - 2500KGS

maksymalny rozstaw szczęk - 170mm

waga - 33 kg

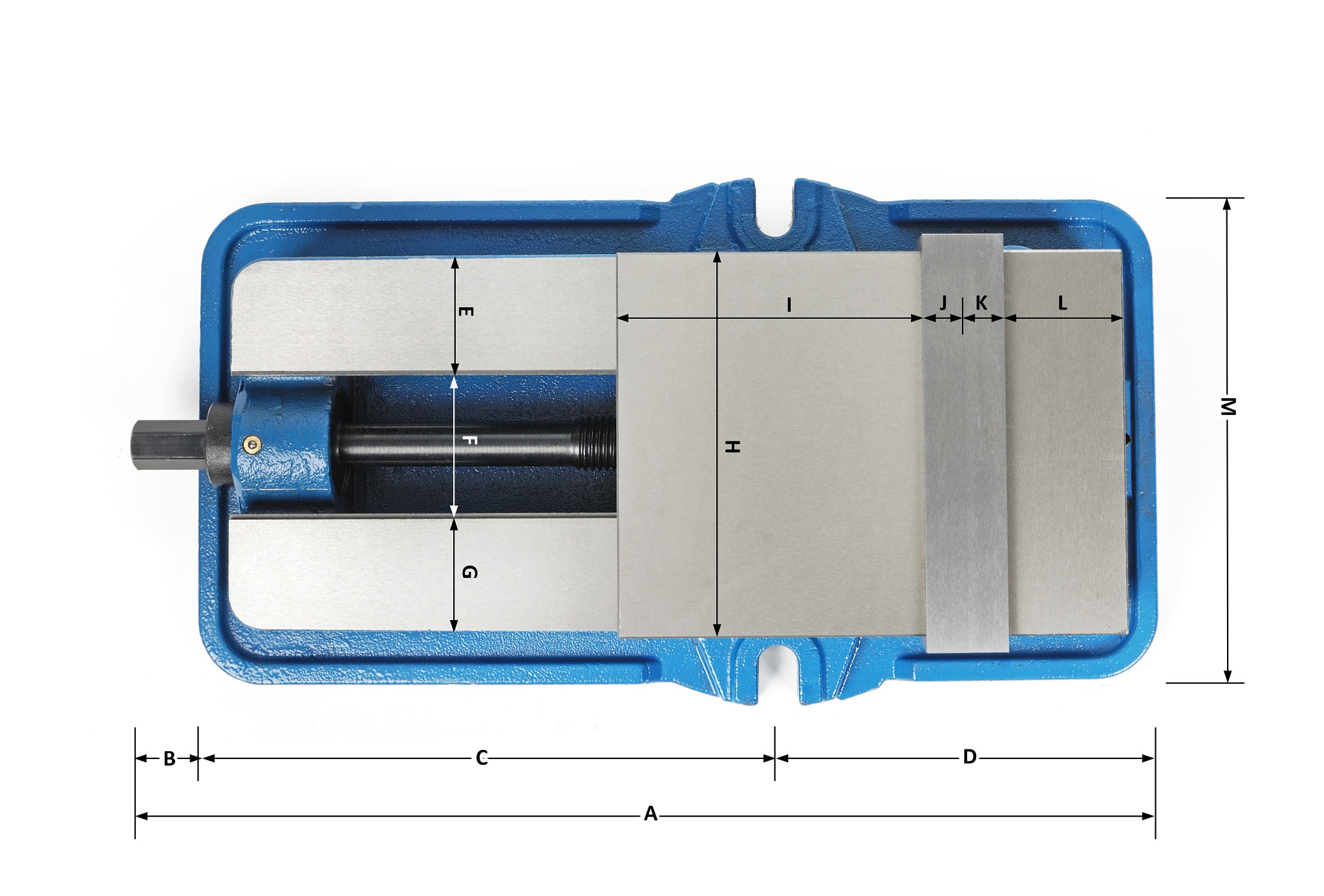

Wymiary bez podstawy :



A -431

B - 20

C -248

D - 163

E- 48

F- 56

G - 48

H- 150

I- 120

J - 16

K- 16

L - 47

M -206

A - 26

B - 98

C -26

D - 40

E- 45

F- 162

A -411

B - 163

C  248

D - 63

E- 136

F- 360



A -206

B - 27

C -152

D -27

E- 110

F- 40

G -51

H- 20

I- 150

J -25

K- 100

L  - 25

M - 18,8

N- 39

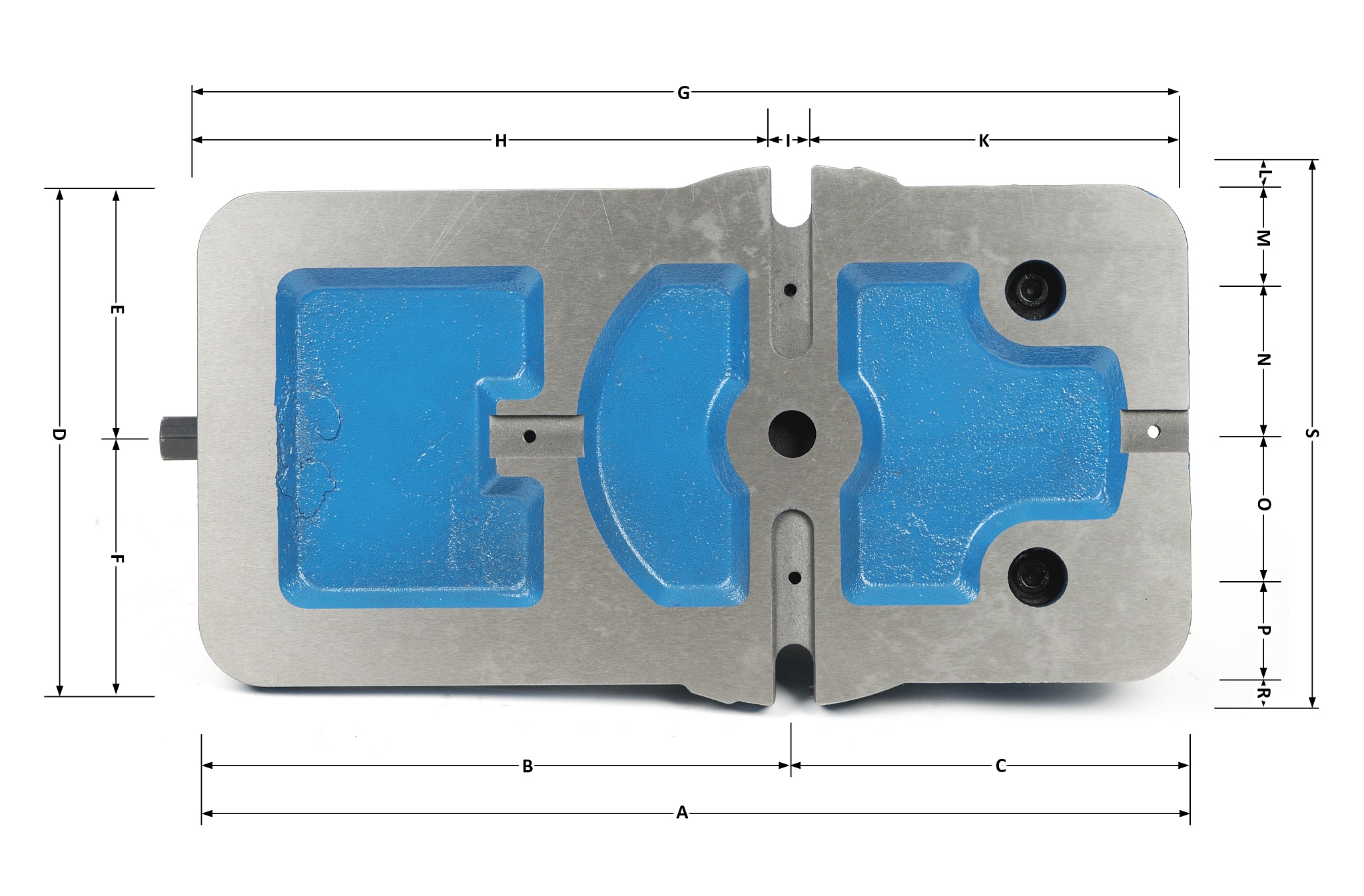

A -411

B - 248

C -163

D -206

E- 103

F- 103

G -411

H- 240

I- 16

K- 155

L -9

M -43

N-60

O -60

P - 43

R- 9
