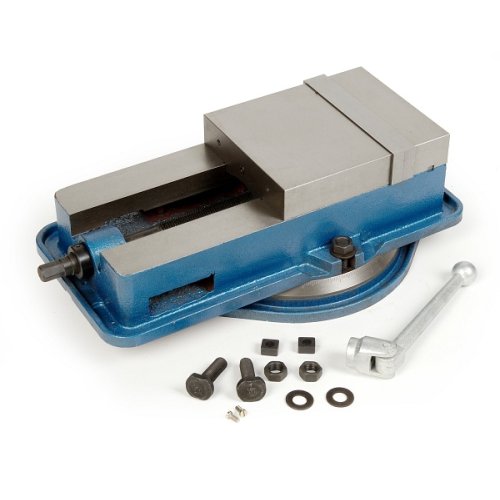

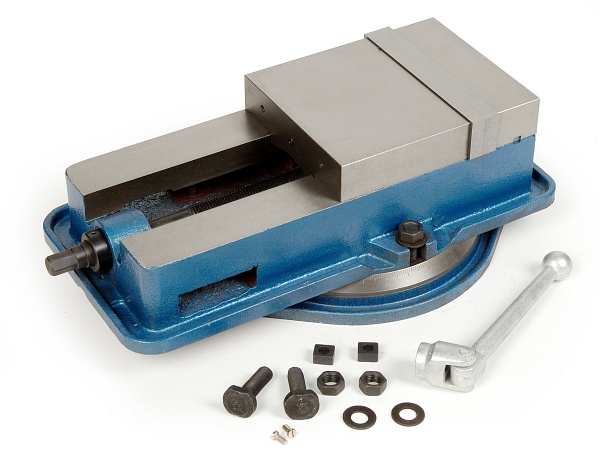

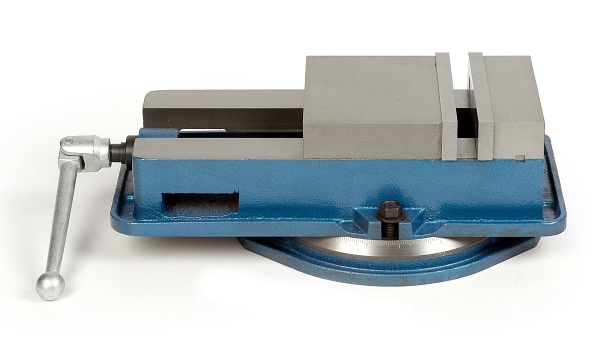

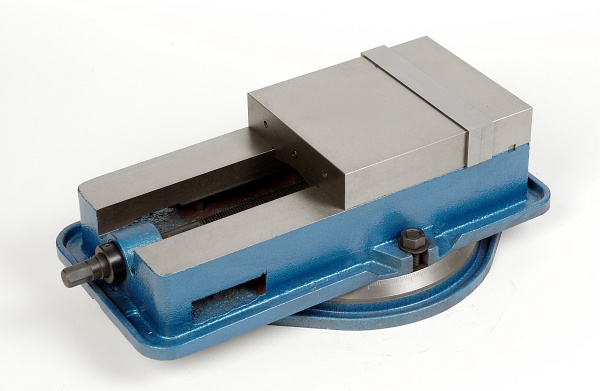

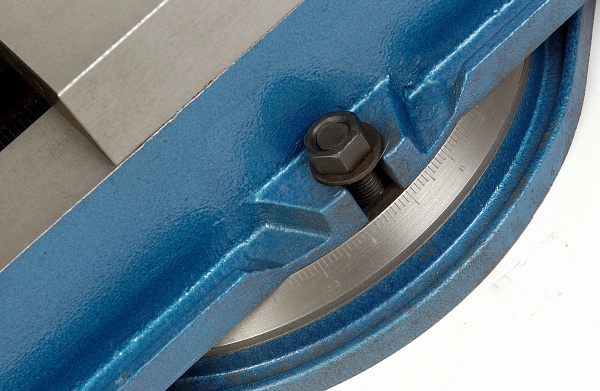

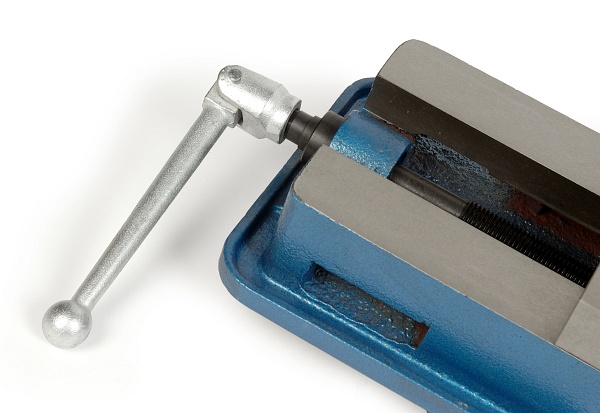

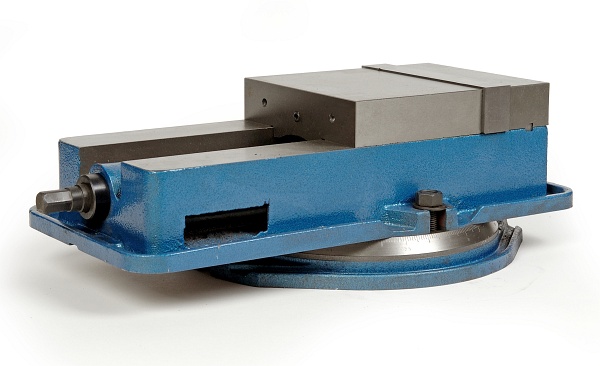

IMADŁO MASZYNOWE OBROTOWE 200mm

IMADŁO MASZYNOWE OBROTOWE 200mm
Kod towaru: 10300
Cena: 1 200,00 zł z VAT 975,61 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

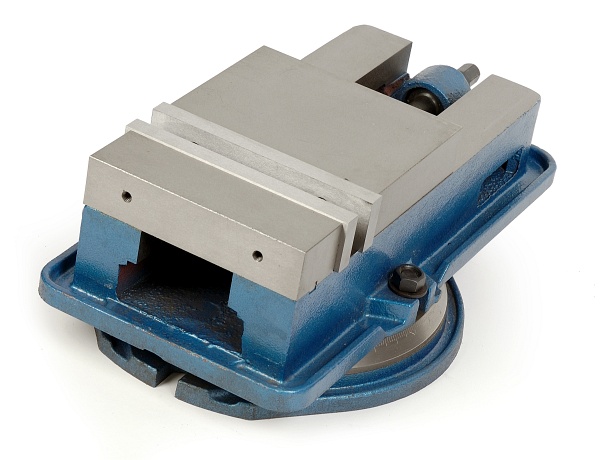

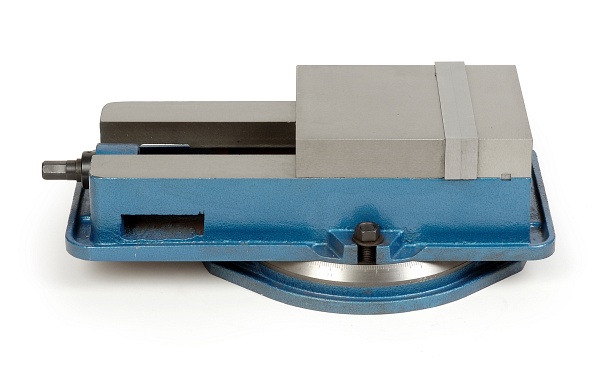

IMADŁO MASZYNOWE OBROTOWE 200mm





Właściwości i zastosowanie :



- zastosowanie głównie jako narzędzie do frezowania , w szlifierkach

oraz maszyn precyzyjnych CNC

- Równoległość 0,025mm/100mm,

- Dokładność 0,025mm,

- Przy wymianie szczęk należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności













WYMIARY







12



12



AS



















A - 167mm

B - 237mm

C - 445mm

D - 353mm

E - 200mm

F - 50mm

G- 16mm

H - 190mm

I - 294mm

J - 18mm

K - 17,3mm

L - 15,7mm

M - 318mm

N - 142mm

0 - 49/39mm

P - 265mm

R - 188mm

S - 19mm

T - 42mm

U - 82mm

W - 192mm

Z - gwint trójkątny 27x 3

X - 500mm

Y - 42mm

Q - 123mm

I2 - 225mm

siła ścisku szczęk - 3500KGS

maksymalny rozstaw szczęk - 220mm

waga - 47kg
