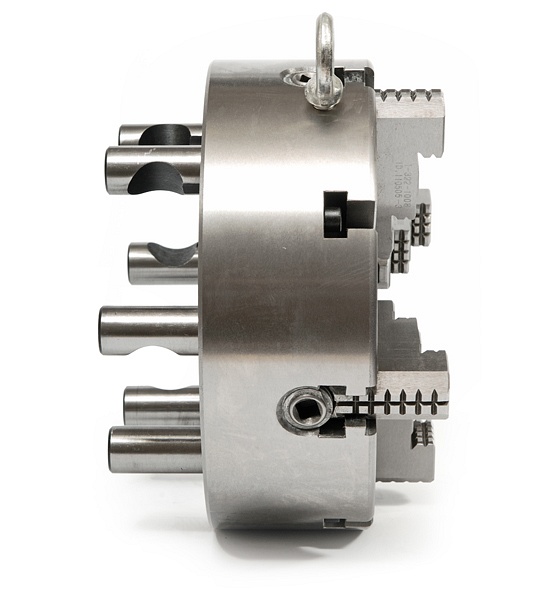

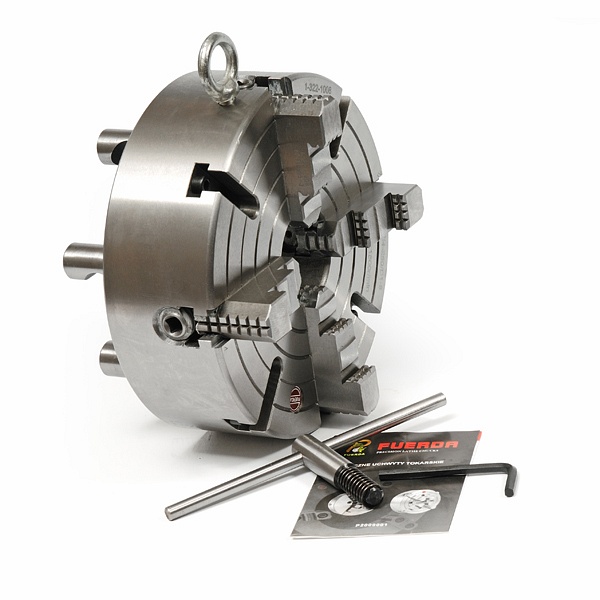

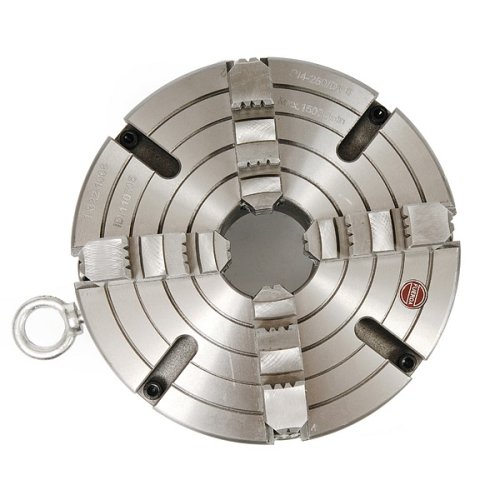

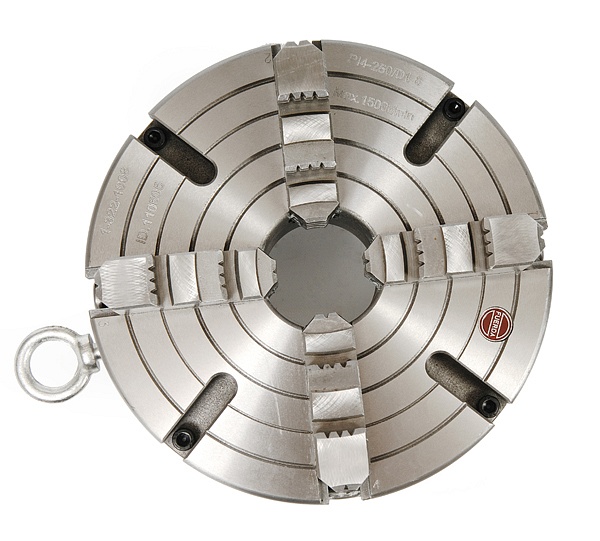

UCHWYT TOKARSKI NIEZALEŻNY 250mm montaż D8

UCHWYT TOKARSKI 4 SZCZĘKOWY 250mm

SZCZĘKI NIEZALEŻNE !!!

z bezpośrednim mocowaniem na stożek D8 CAMLOCK

Seria : PI4-250/D1-8

numer katalogowy : 08766



KAŻDĄ SZCZĘKĘ MOŻNA DOWOLNIE USTAWIĆ.





marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

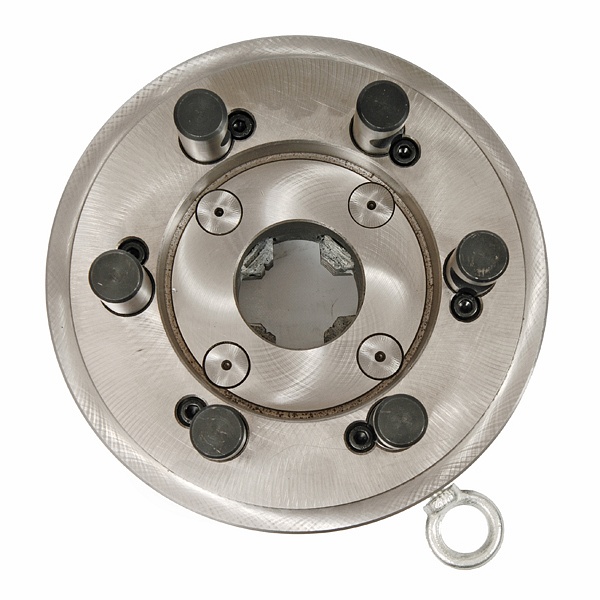

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :













A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki -  171,4mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219





poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.

Chuck Dia - rozmar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu
