Uchwyt tokarski STALOWY 3 szczękowy 200mm SERIA P03 MOCOWANIE D6

Uchwyt tokarski STALOWY 3 szczękowy 200mm  SERIA P03 MOCOWANIE D6
Kod towaru:
Chwilowy brak towaru
Cena: 2 000,00 zł z VAT 1 626,02 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

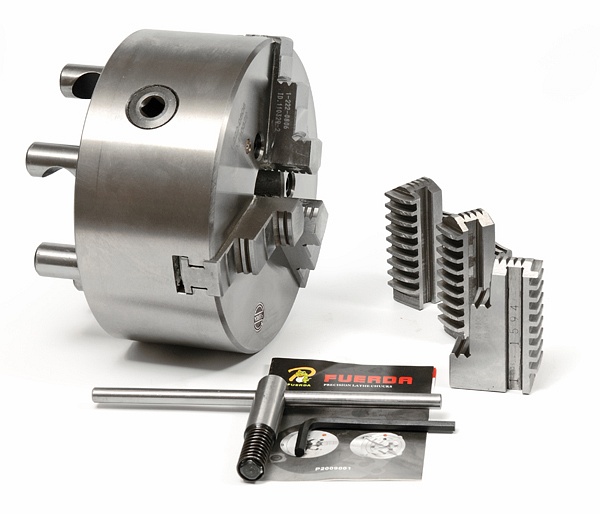

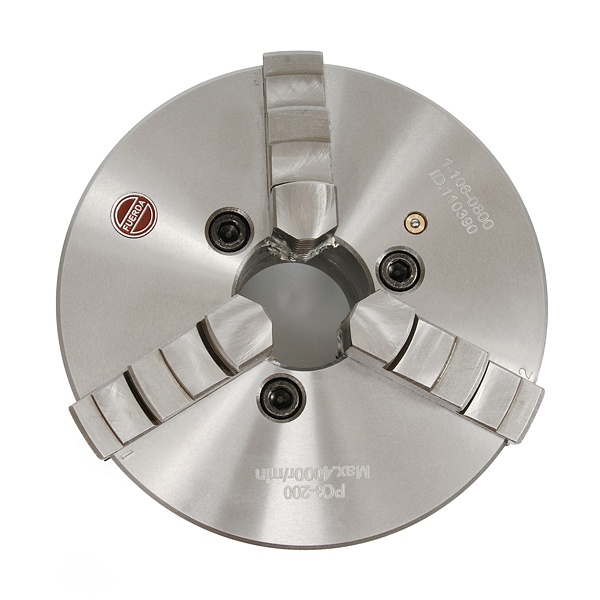

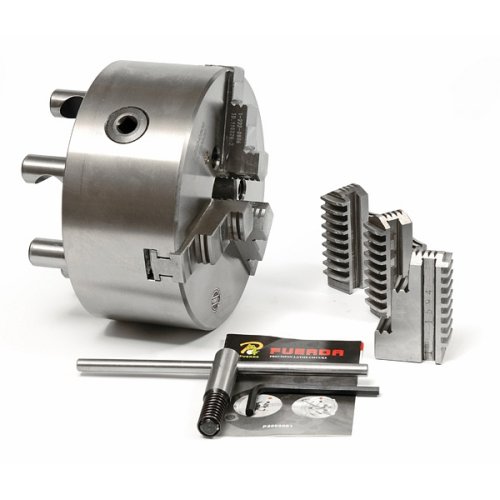

UCHWYT TOKARSKI 3 SZCZĘKOWY 200mm .

SAMOCENTRUJĄCY SERIA P03 - WERSJA STALOWA !!!

MONOLIT !!!

z bezpośrednim mocowaniem na stożek D6 CAMLOCK

numer katalogowy : 09666

UCHWYT WYKONANY W CAŁOŚCI ZE STALI - DOPUSZCZALNE OBROTY 4000 obrotów / min



marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

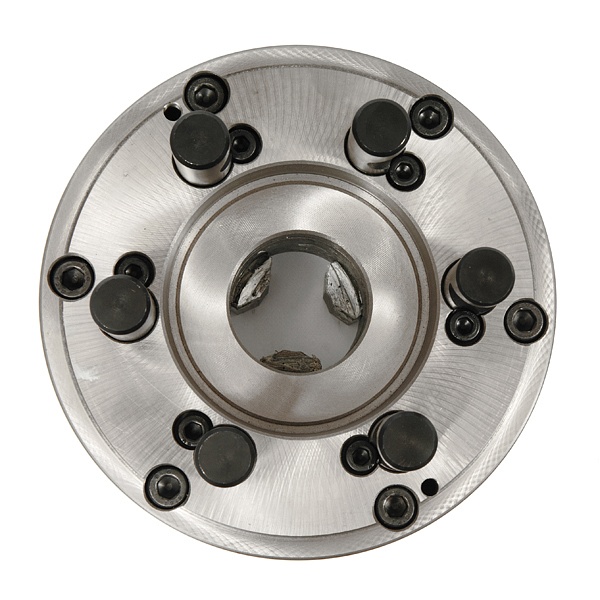

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu :













A - to średnica podziałowa CAMLOCKOW do wrzeciona tokarki - 133,4mm

Max - to wymiar stożka w maksymalnym miejscu - 106,385

Min - to wymiar stożka w minimalnym miejscu - 103,125

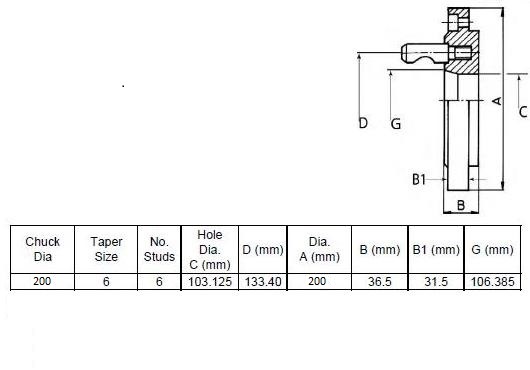

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

UWAGA- UŻYTY ZOSTAŁ RYSUNEK TARCZY W CELU WYMIAROWANIA - lecz przedmiotem aukcji jest uchwyty z bezpośrednim mocowaniem.

Chuck Dia - rozmar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub


Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu
