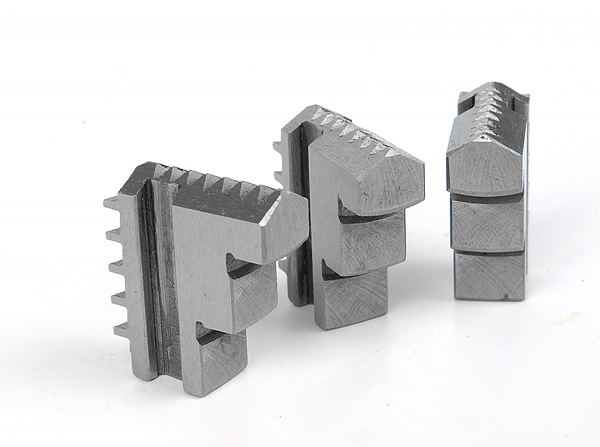

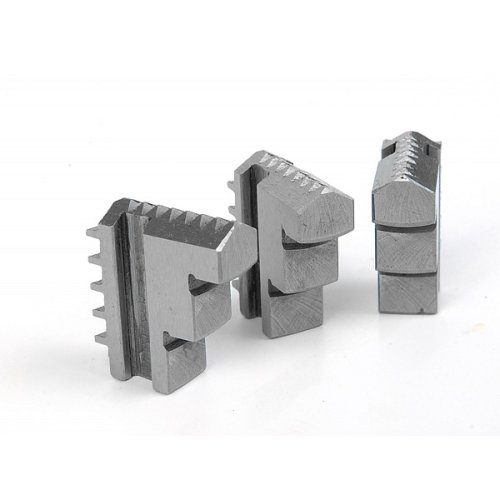

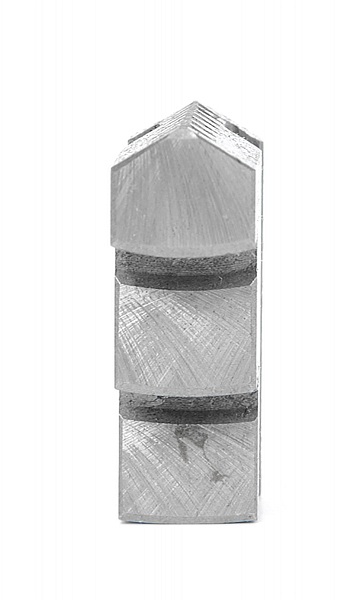

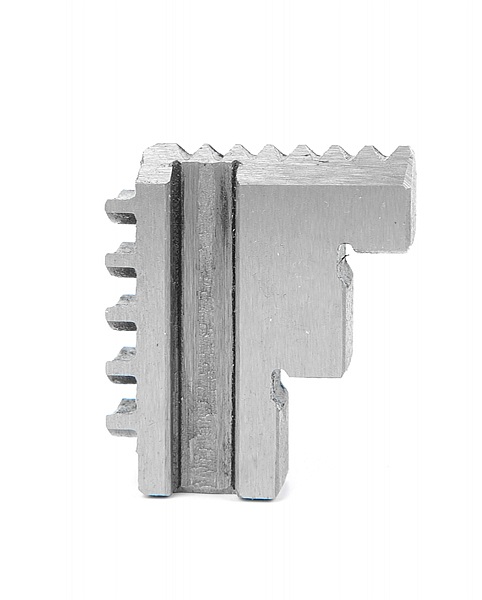

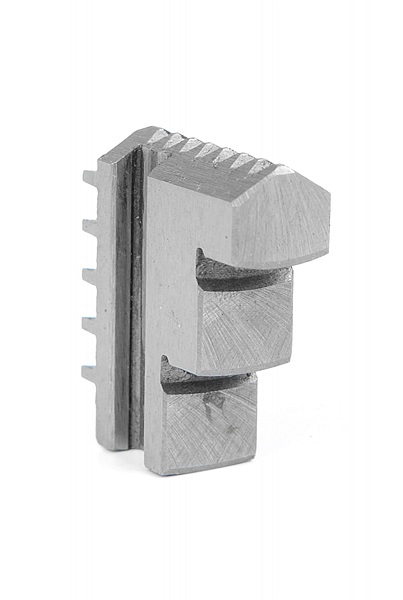

SZCZĘKI TWARDE ZEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 80mm .
SAMOCENTRUJĄCEGO
OJ-PS3-80
nr. katalogowy 08468
UWAGA !
SZCZĘKI SĄ W PEŁNI KOMPATYBILNE
Z POLSKIMI UCHWYTAMI.
JEST TO KOMPLET 3 SZTUK.
-FABRYCZNIE NOWE .
Poniżej podajemy rysunek techniczny wraz z wymiarami :
L - 32,4mm
B - 11mm
C -28mm
E - 6 mm
F - 6mm
O - 9,7mm
P - 21mm
N - 6 mm
Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .
Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .
G - 2,5mm
H -2,5 mm
I - 11mm

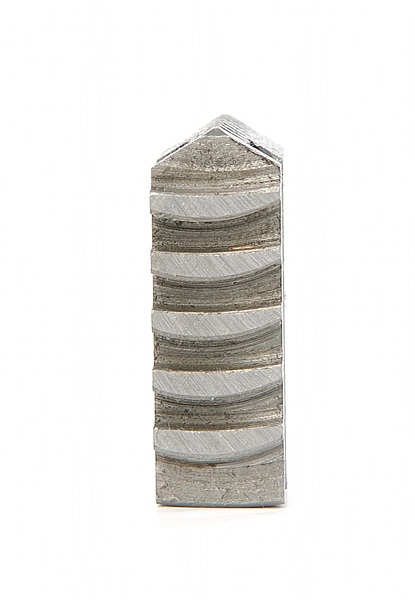

Ilość zębów- 5
SZCZĘKI SĄ W PEŁNI KOMPAKTYBILNE
Z POLSKIMI STARYMI UCHWYTAMI.
( wersja 5 zębów !!! )
