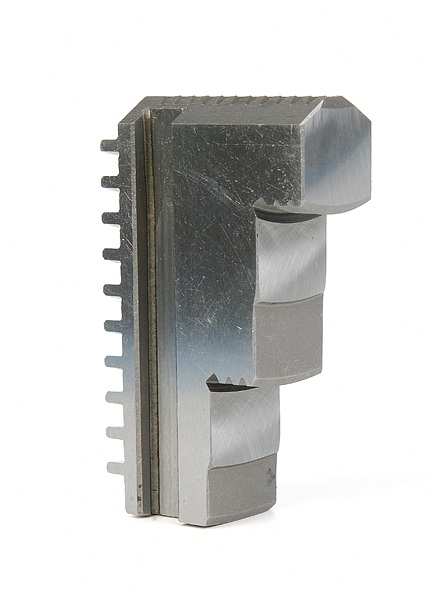

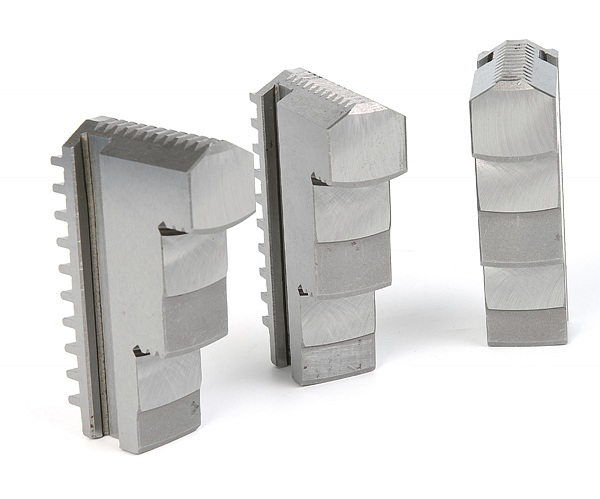

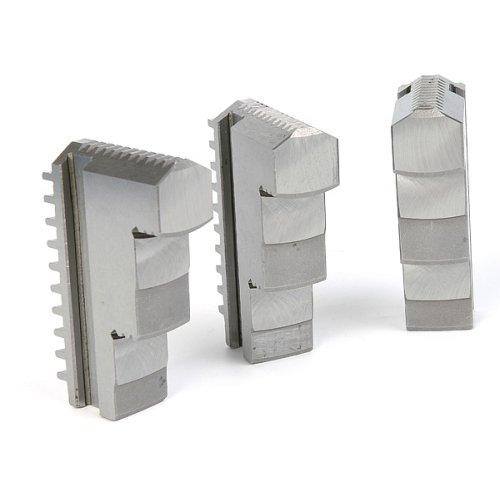

SZCZĘKI TWARDE ZEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 250mm .
SAMOCENTRUJĄCEGO

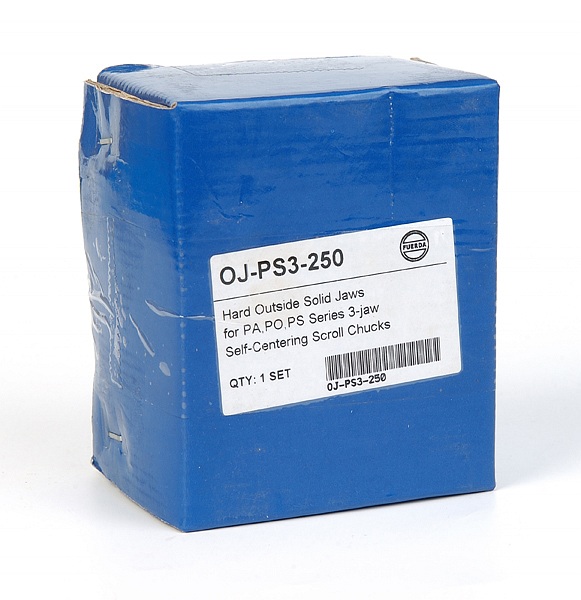

OJ-PS3-250 (P10)
nr. katalogowy : 09558
UWAGA !
SZCZĘKI SĄ W PEŁNI KOMPATYBILNE
Z POLSKIMI STARYMI UCHWYTAMI.
-FABRYCZNIE NOWE .
Wszystkie ceny z aukcji są cenami brutto .
Na wszystkie produkty wystawiamy faktury Vat !

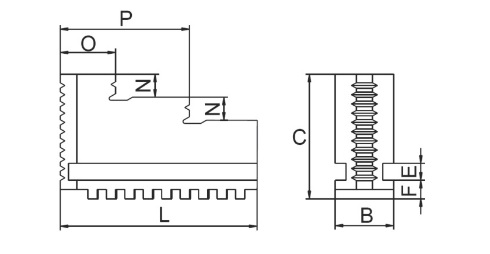

Poniżej podajemy rysunek techniczny wraz z wymiarami :
L - 105mm
B - 28mm
C -63mm
E - 12 mm
F - 11 mm
O - 28,5mm
P - 70,3mm
N - 14 mm
Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .
Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .
G -5mm
H -5 mm
I - 28mm
Ilość zębów- 9
