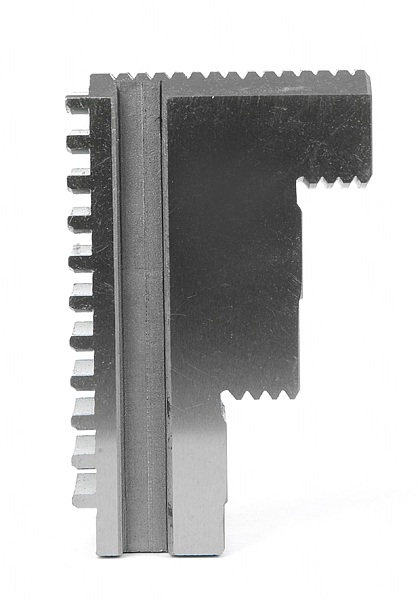

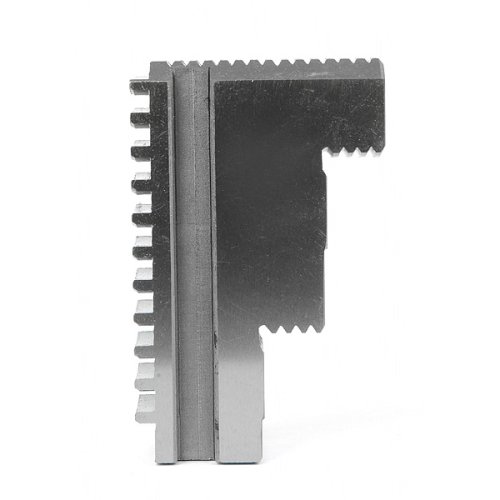

SZCZĘKI TWARDE ZEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 4 SZCZĘKOWEGO 400mm
SAMOCENTRUJĄCEGO
OJ-PS4-400
UWAGA !
SZCZĘKI SĄ W PEŁNI KOMPAKTYBILNE
Z POLSKIMI UCHWYTAMI.
JEST TO KOMPLET 4 SZTUK.
Poniżej podajemy rysunek techniczny wraz z wymiarami :
W tabeli poniżej proszę odszukać Chuck Dia. 400
Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .
Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .
G -6mm
H -6 mm
I - 36mm
Ilość zębów- 11
