KOMPLET TULEJEK ZACISKOWYCH ER40 24szt.

KOMPLET TULEJEK ZACISKOWYCH ER40  24szt.
Kod towaru: 10154
Cena: 650,00 zł z VAT 528,46 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

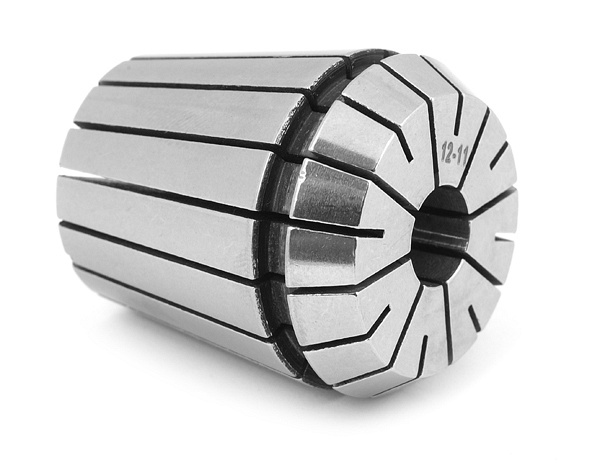

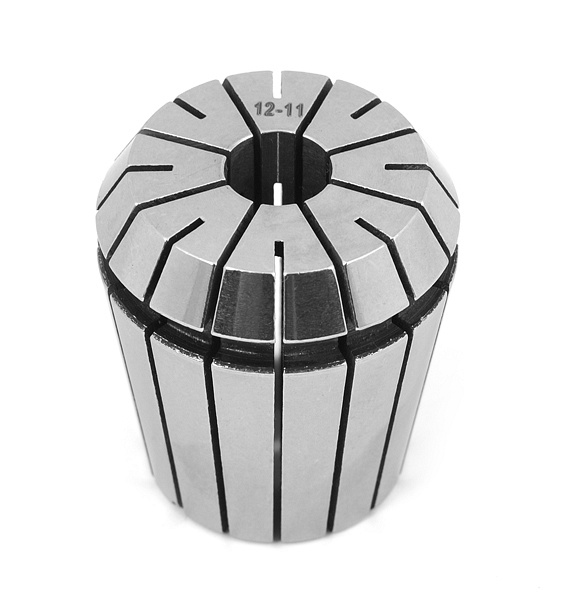

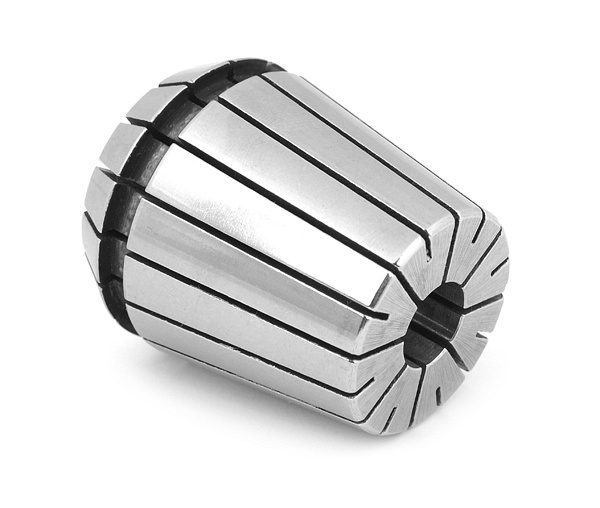

KOMPLET TULEJEK ZACISKOWYCH ER40 DIN6499B

 24szt





nr.katalogowy : 10154



ZAKRES 3-26mm

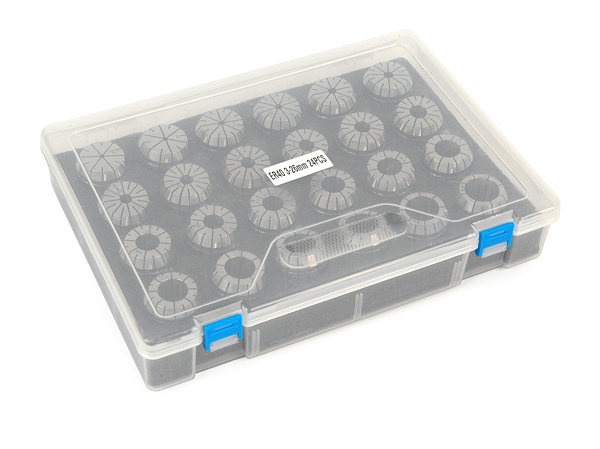

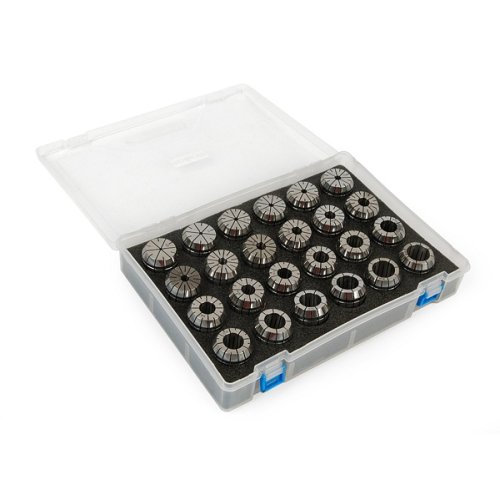

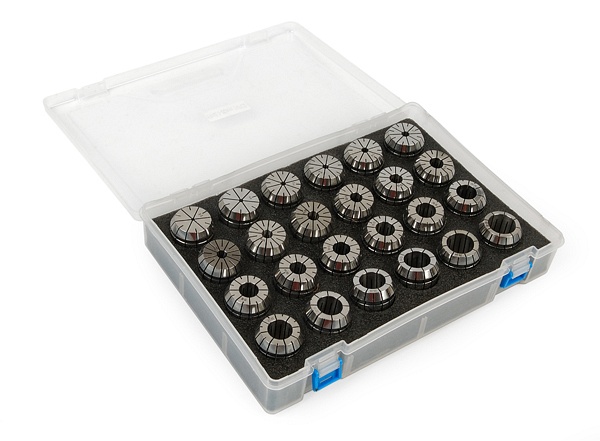

Zestaw w plastikowym opakowaniu.

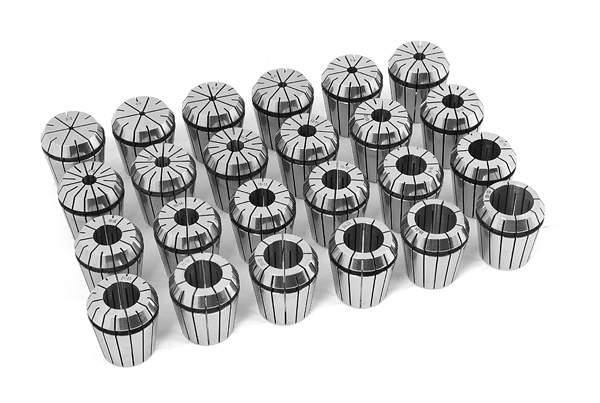

W zestawie znajdują się następujące wymiary:

   (3-2),(4-3),(5-4),(6-5),(7-6),(8-7),(9-8),

(10-9),(11-10),(12-11),(13-12)
(14-13),(15-14),(16-15),(17-16),(18-17),

(19-18),(20-19),(21-20),(22-21),(23-22),

(24-23),(25-24),(26-25)

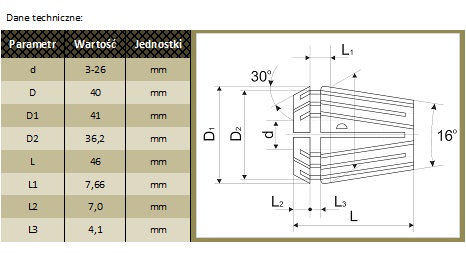

Poniżej rysunek z danymi technicznymi , wymienny jest tylko wymiar d ( w zależności od tulejki, pozostałe wymiary dla wszystkich wymiarów są takie same .)


123





Materiał :

specjalna stal elastyczna

Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.



         Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm


ER40mm - dmax-26mm





12

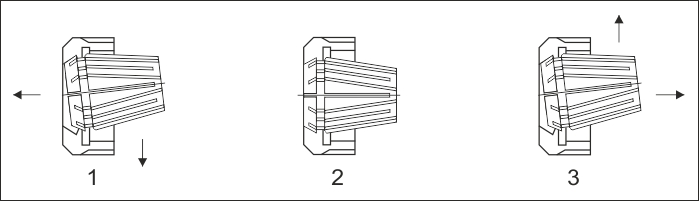

1. Montaż tulejki zaciskowej w nakrętce oprawki.

2. Tuleja prawidłowo zamontowana.

3. Demontaż tulejki zaciskowej.



Instrukcja montażu :



- tuleję włożyć do nakrętki pod kątem,

- zaczepić kanałkiem o mimośrodowy lub cylindryczny

występ nakrętki (rys.1)

- wcisną tuleję do nakrętki (rys.2)

- nakrętkę z wciśniętą tulejką skręcić z oprawką,

tak aby możliwe było zamontowanie narzędzia.





nr.katalogowy : 10154
