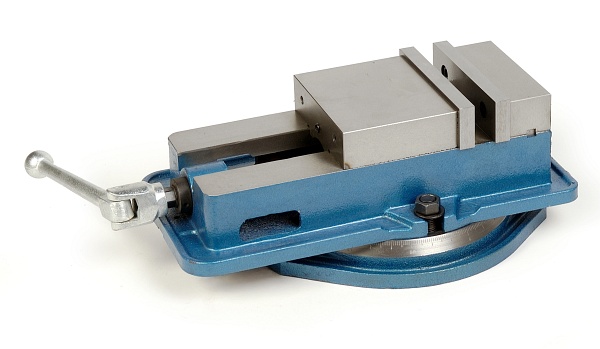

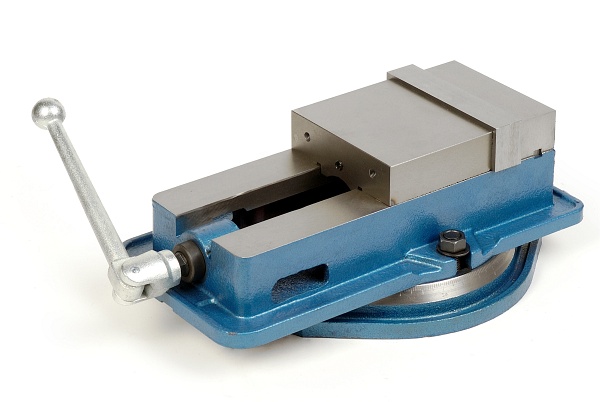

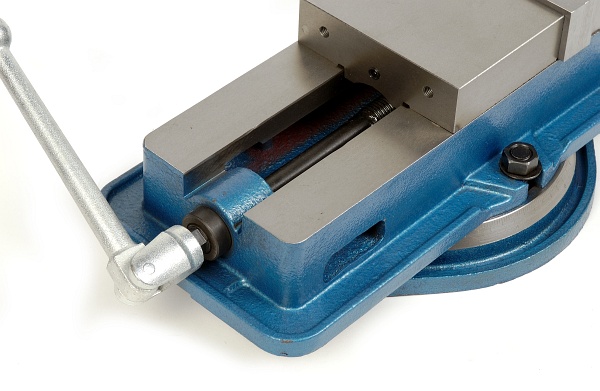

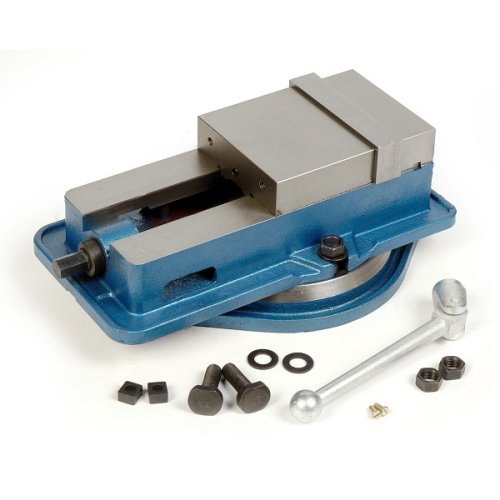

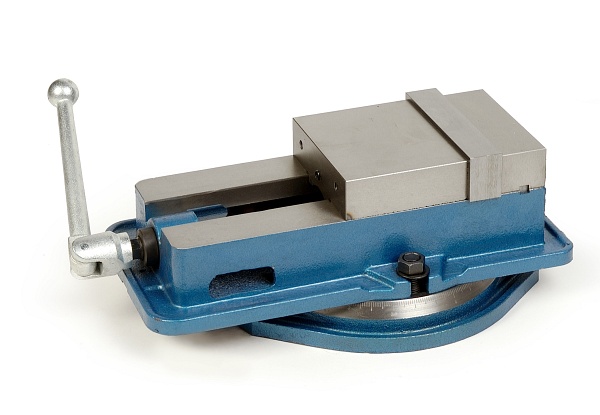

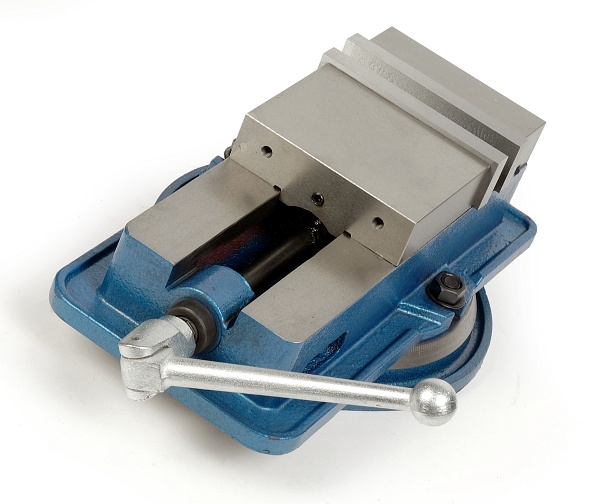

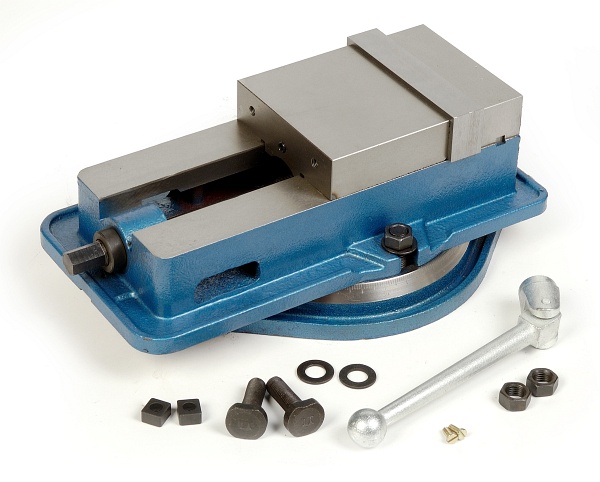

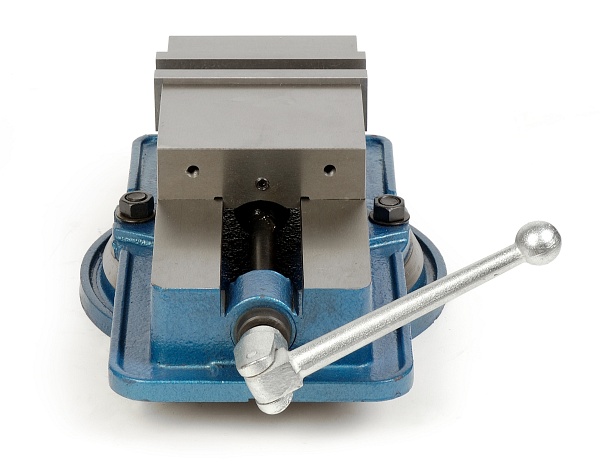

IMADŁO MASZYNOWE OBROTOWE 160mm

WERSJA WYDŁUŻONA .

Właściwości i zastosowanie :

- zastosowanie głównie jako narzędzie do frezowania , w szlifierkach

oraz maszyn precyzyjnych CNC

- Równoległość 0,025mm/100mm,

- Dokładność 0,025mm,

- Przy wymianie szczęk należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności

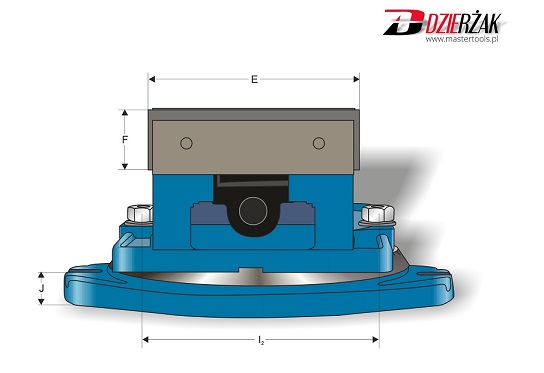

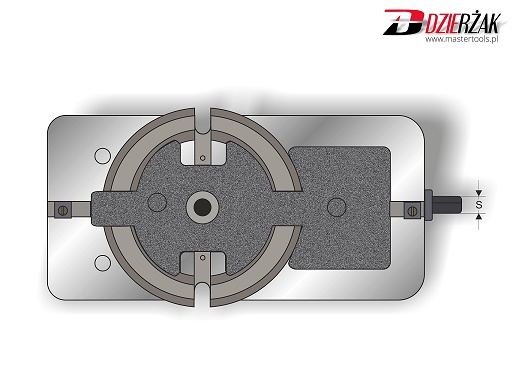

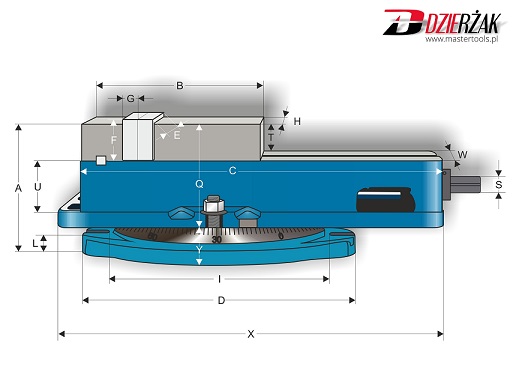

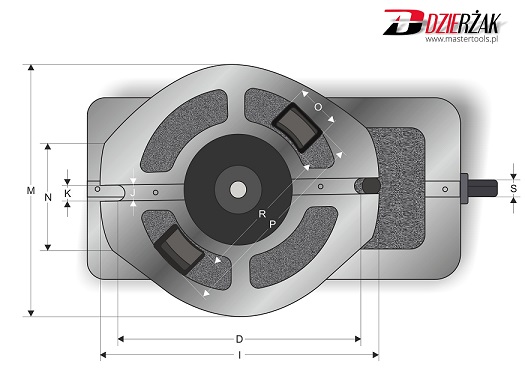

WYMIARY

A -150mm

B -199mm

C - 400mm

D - 314mm

E - 160mm

F - 45mm

G- 16,3mm

H - 150mm

I - 258mm

J - 18mm

K - 18mm

L - 16mm

M -280mm

N - 121mm

0 - 41/32mm

P - 227mm

R - 152mm

S - 18mm

T - 40mm

U - 70mm

W - 151mm

Z - gwint trójkątny 24x 3

X - 423mm

Y - 38mm

Q - 110mm

I2 - 188mm

siła ścisku szczęk - 2500KGS

 maksymlalny roztaw szczęk : 200mm

waga - 33 kg
