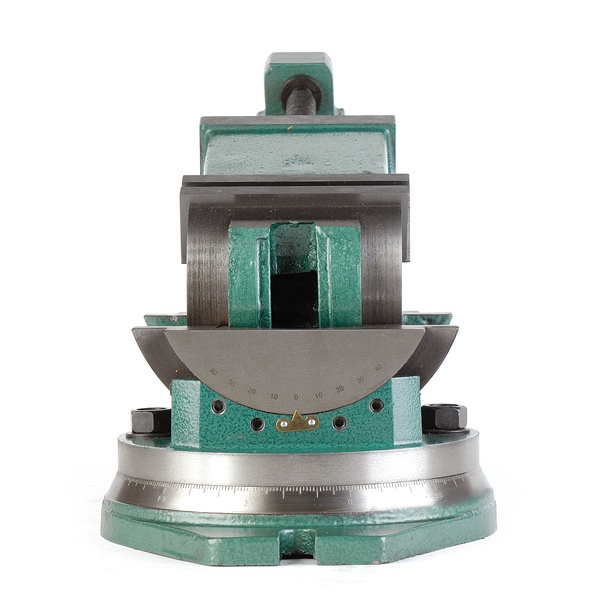

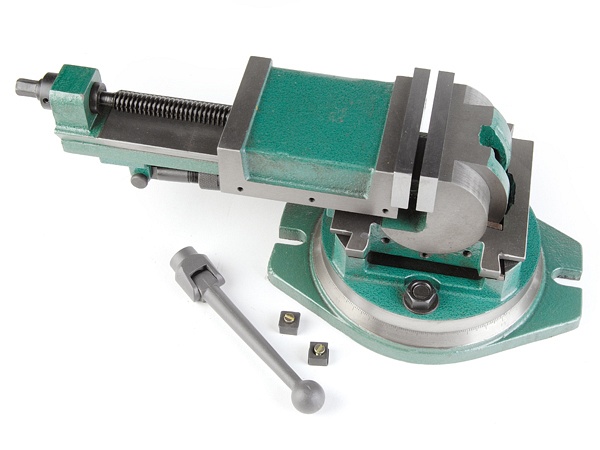

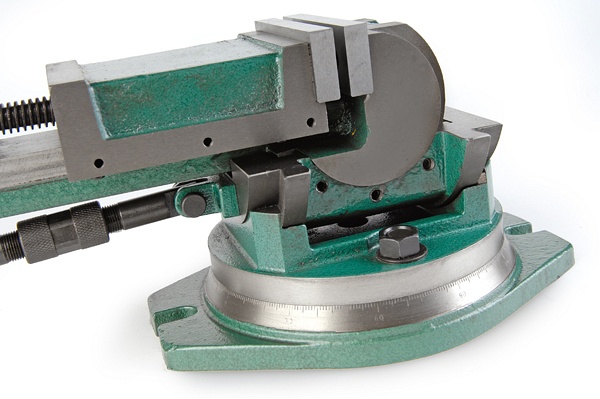

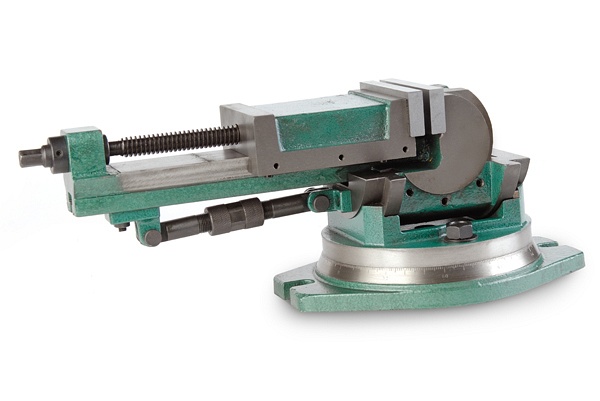

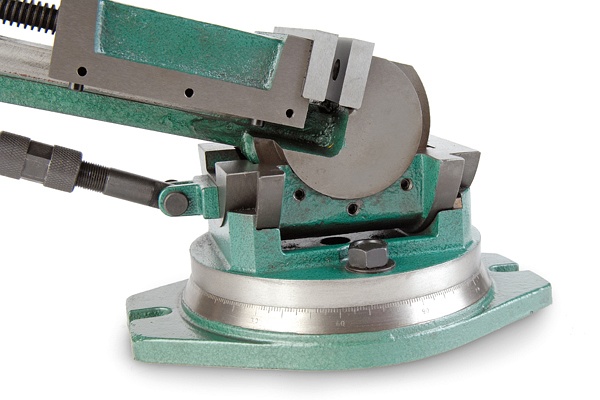

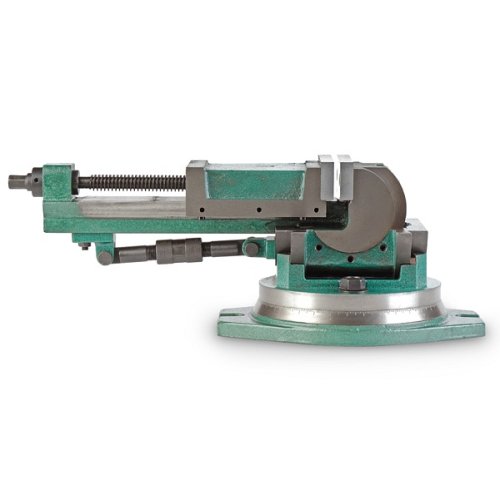

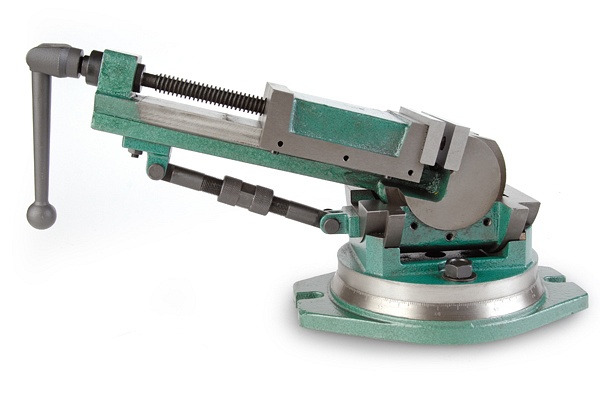

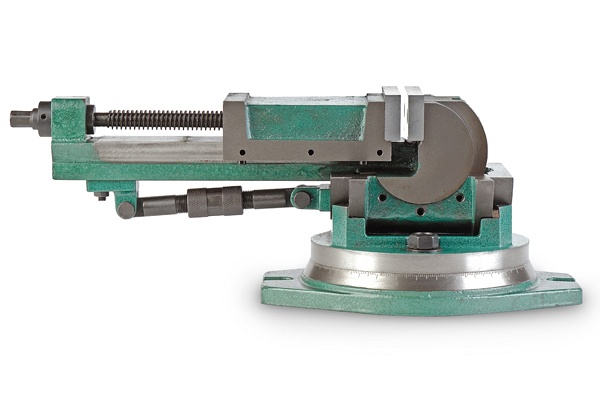

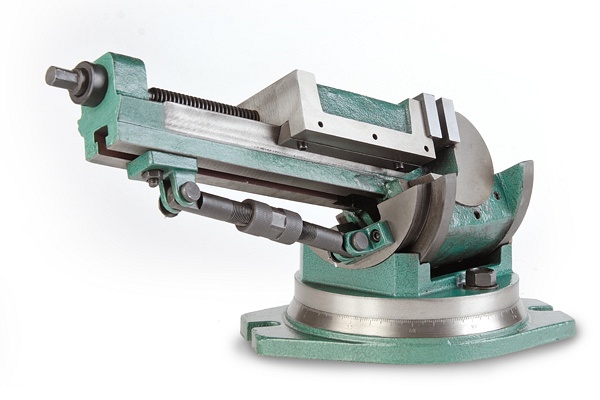

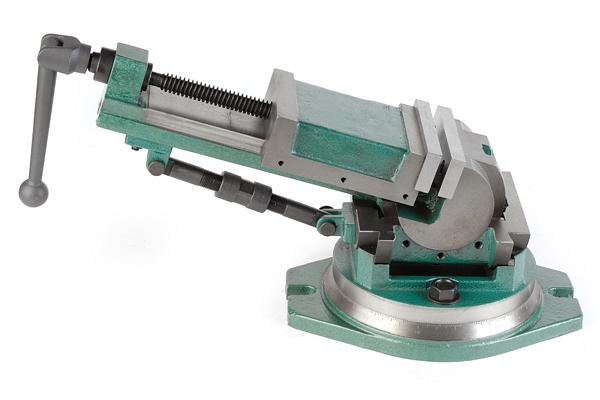

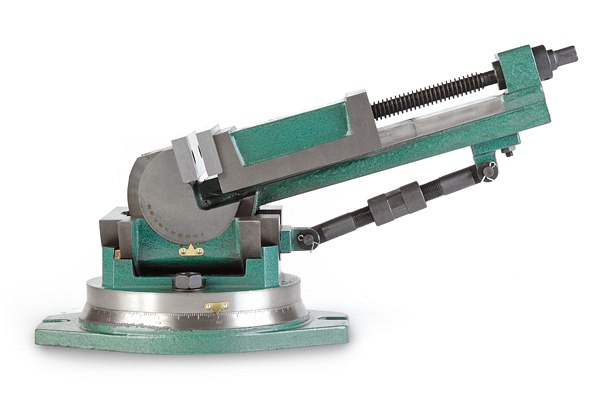

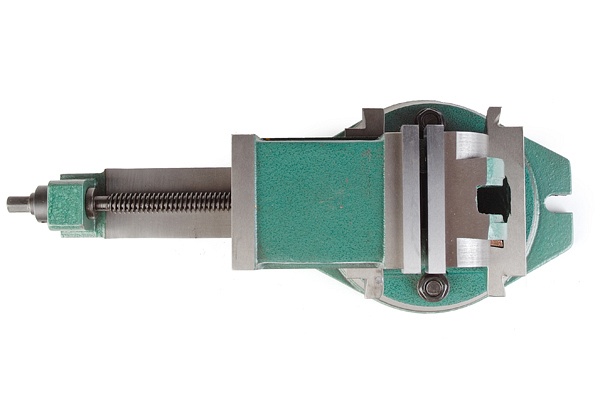

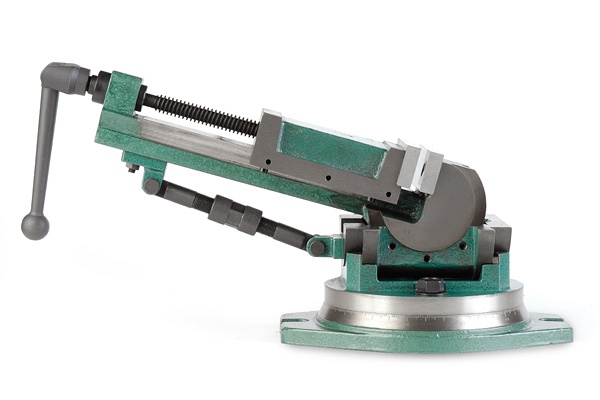

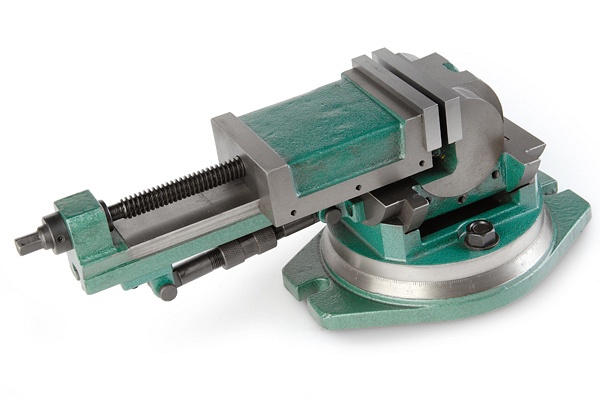

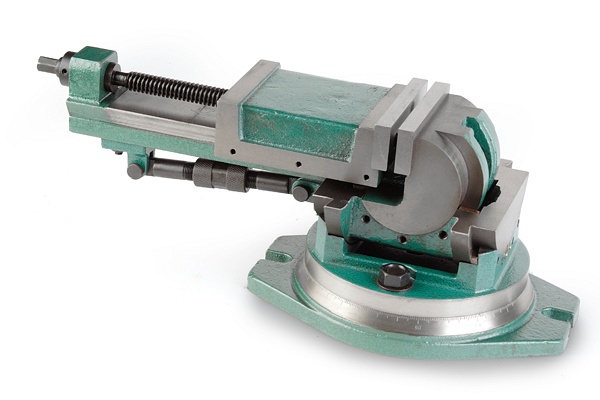

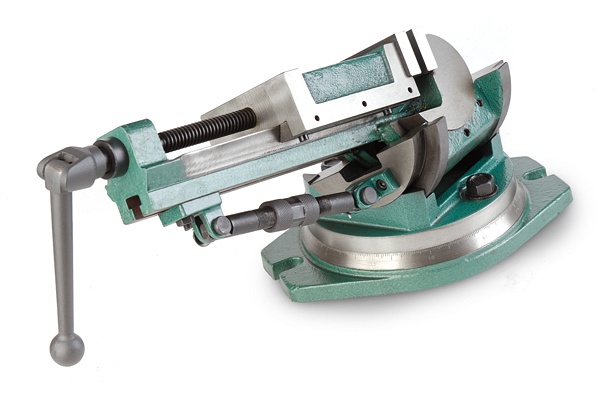

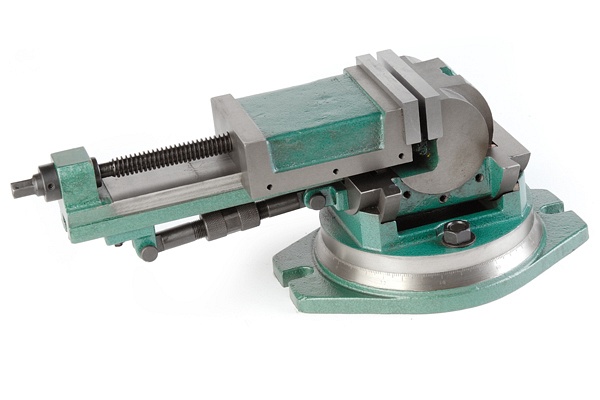

IMADŁO KĄTOWE UCHYLNE 125mm

KOŁYSKOWE POCHYLNE

Właściwości :

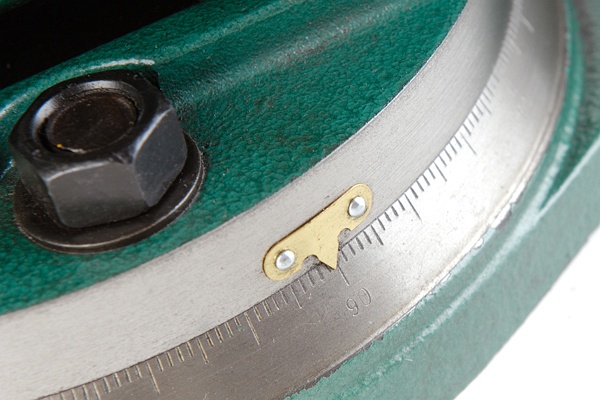

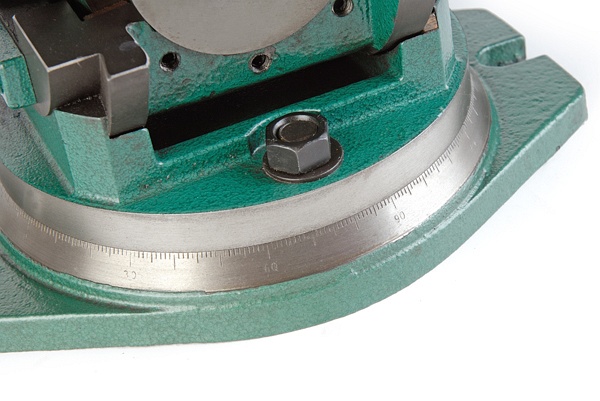

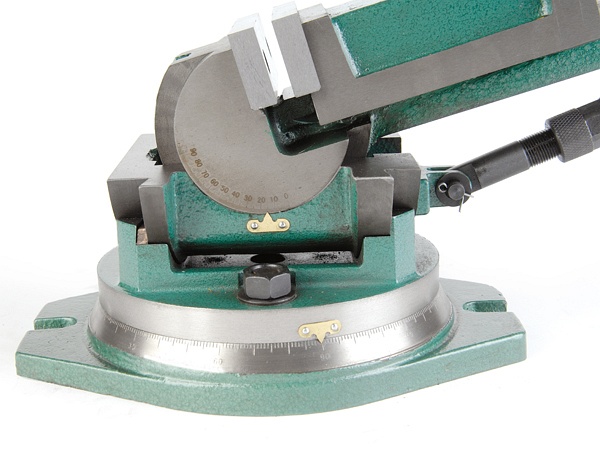

- Kąt obrotu wokół osi Y: 360°

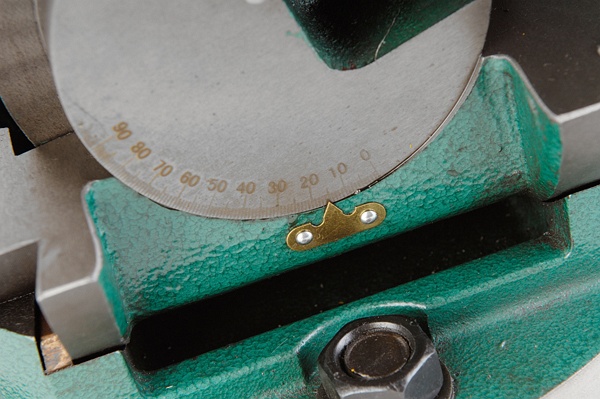

- Kąt obrotu wokół osi Z: 90°

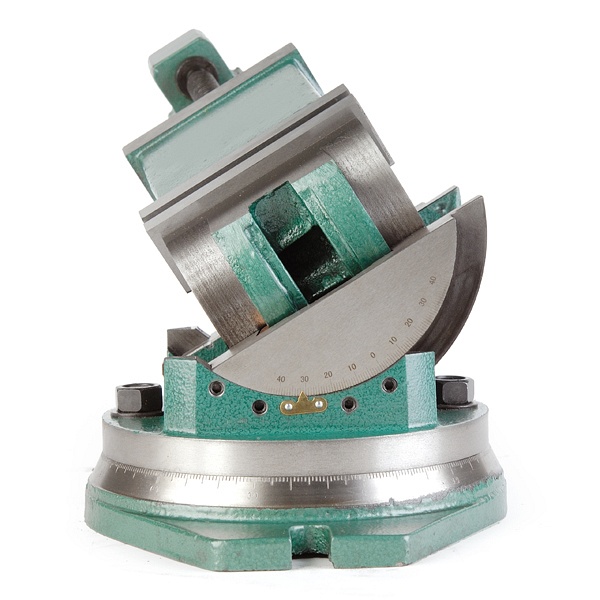

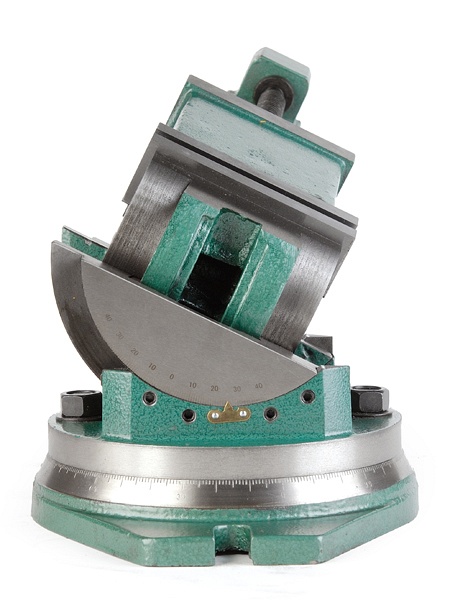

- Kąt obrotu wokół osi X: ±45°

- Imadło wykonane z odlewów żeliwnych wysokiej jakości
- Charakteryzuje się sztywną konstrukcją, jest wysokotrwałe i niezawodne

Zastosowanie :

- Stosowane podczas prac na frezarkach, szlifierkach, wiertarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających

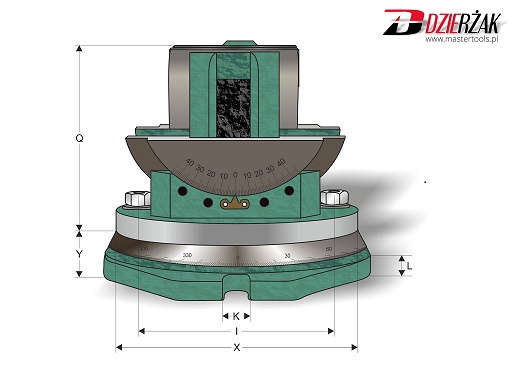

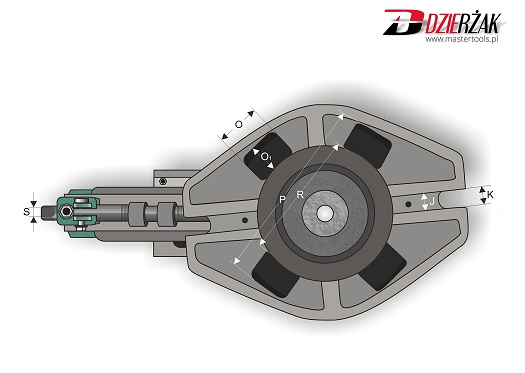

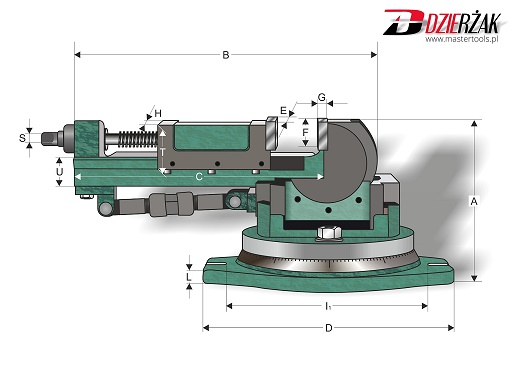

PARAMETRY TECNICZNE :

A - 183 mm

B - 390 mm

C - 310mm

D - 290mm

E - 125mm

F - 33mm

G - 12mm

H - 116mm

I - 162mm

I1 - 233mm

J - 17,8mm

K - 18 mm

L - 15,6mm

M - 223mm

N  BRAK

0 - 41/33mm

P - 195mm

R - 130mm

S - 14mm

T - 50mm

U - 36mm

W - BRAK

X - 196

Y-39

Q-146

Z - gwint trapezowy 18 x 4

max rozwarcie szczęk : 125 mm

SIŁA ŚCISKU SZCZĘK : 2000KGS
