PRZYSTAWKA FREZERSKA DO TOKARKI "1"

PRZYSTAWKA FREZERSKA DO TOKARKI  "1"
Kod towaru: 10907
Cena: 390,00 zł z VAT 317,07 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

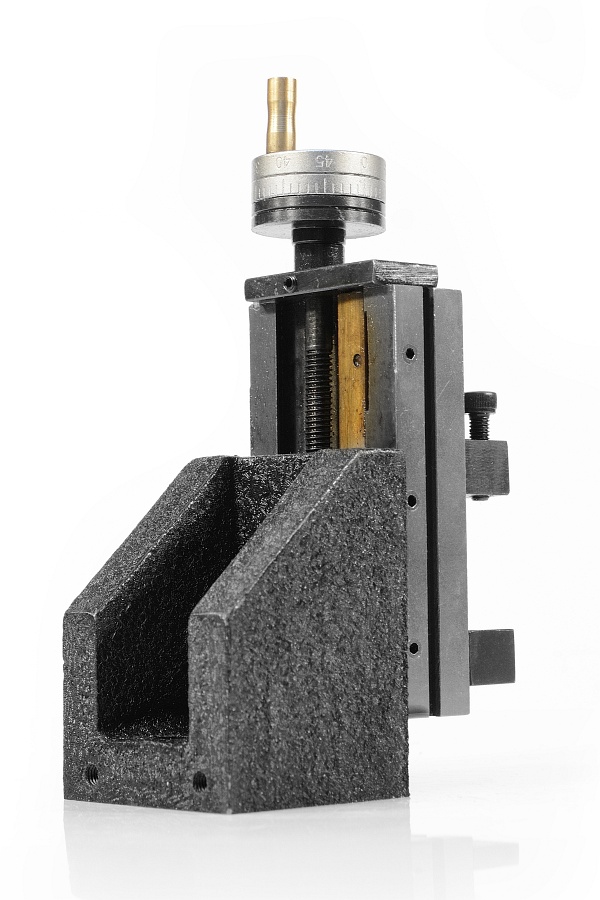

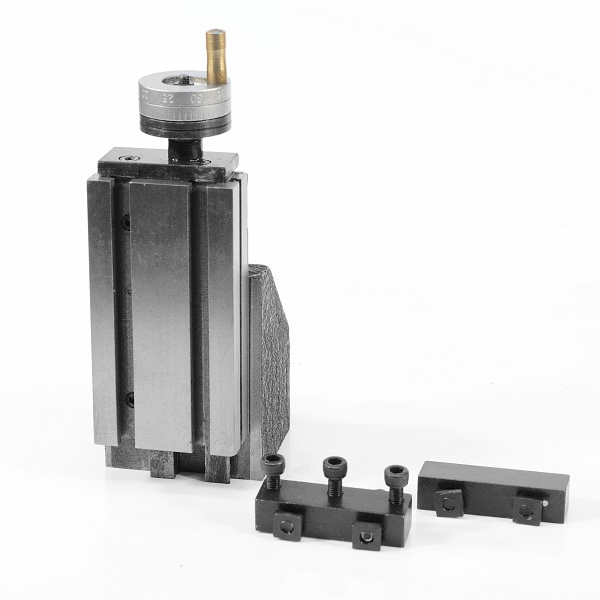

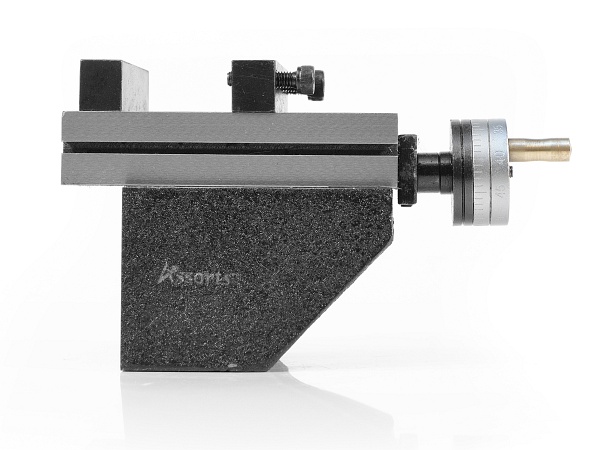

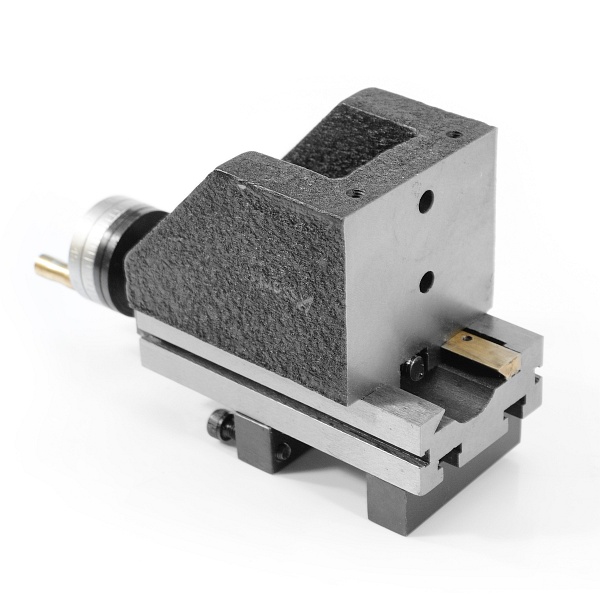

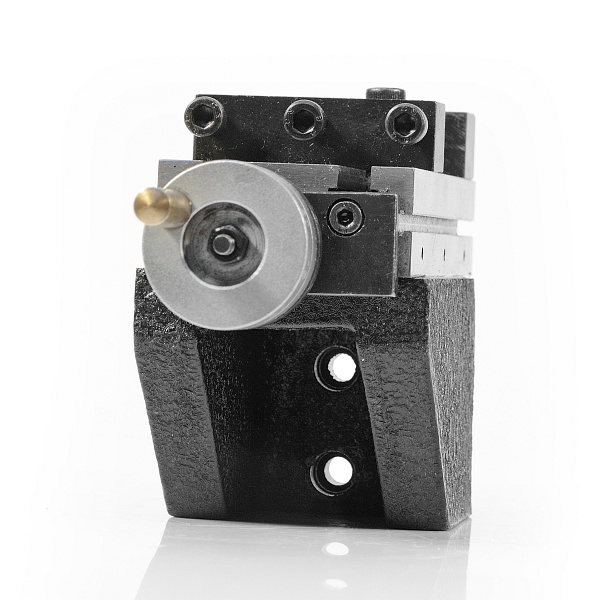

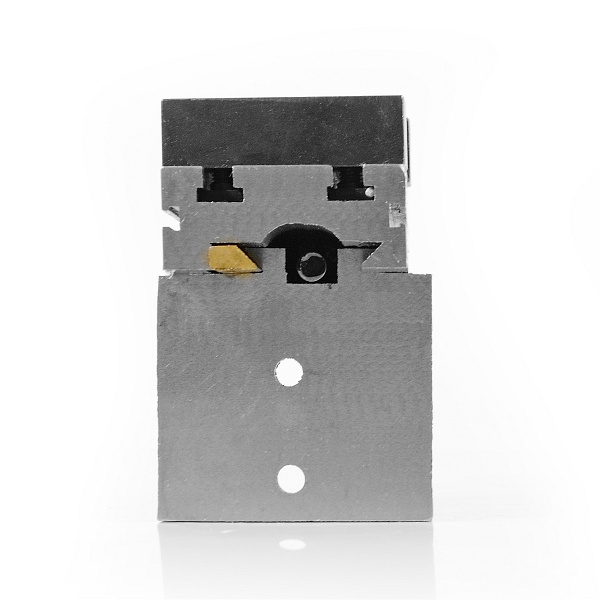

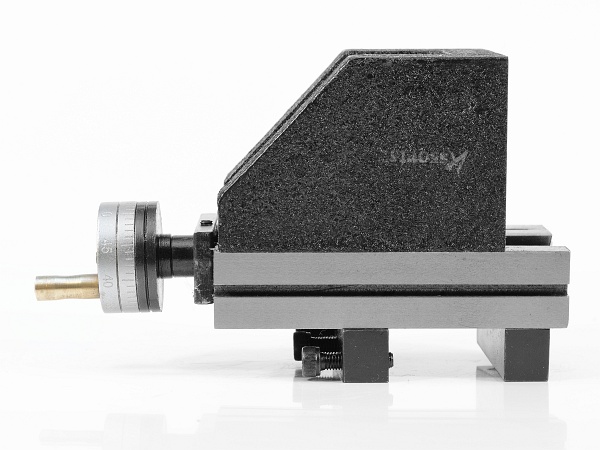

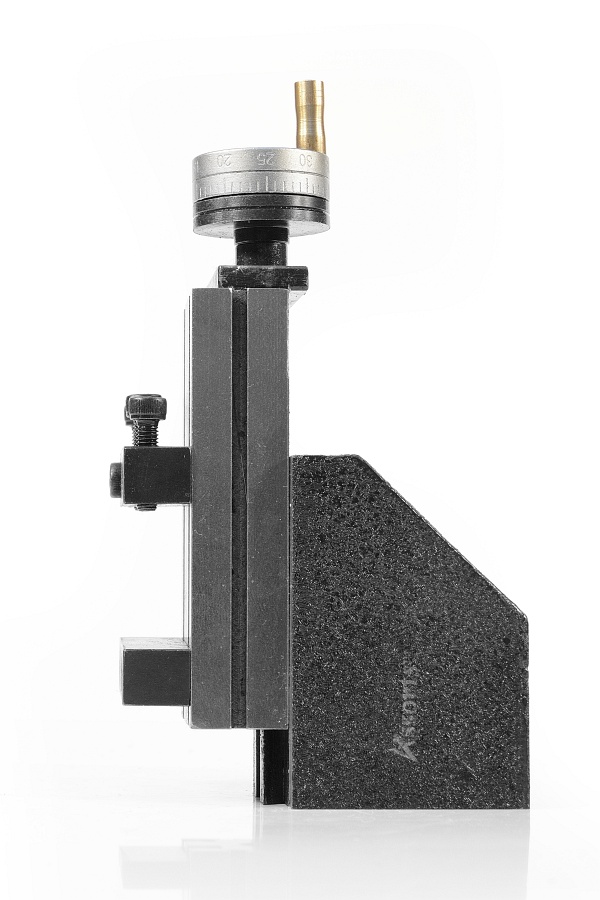

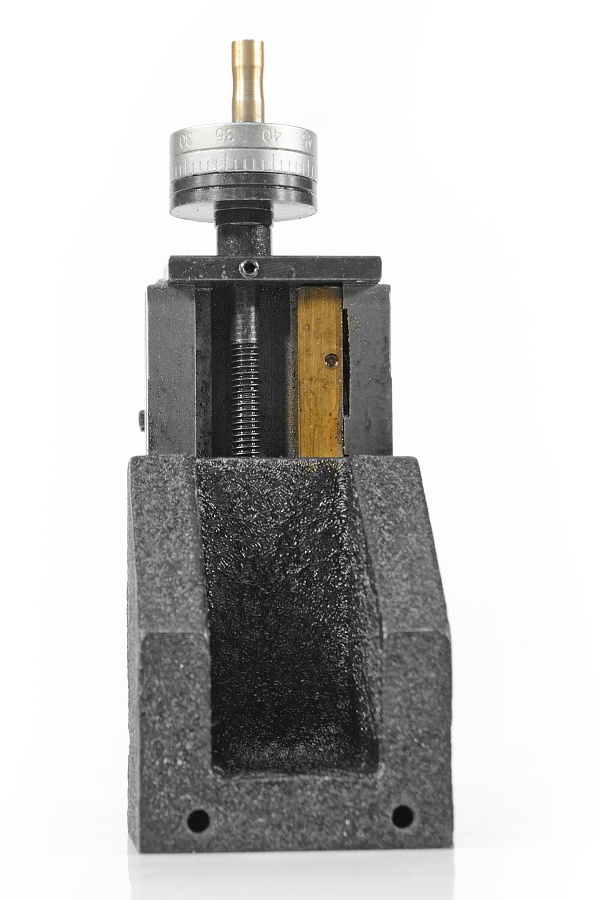

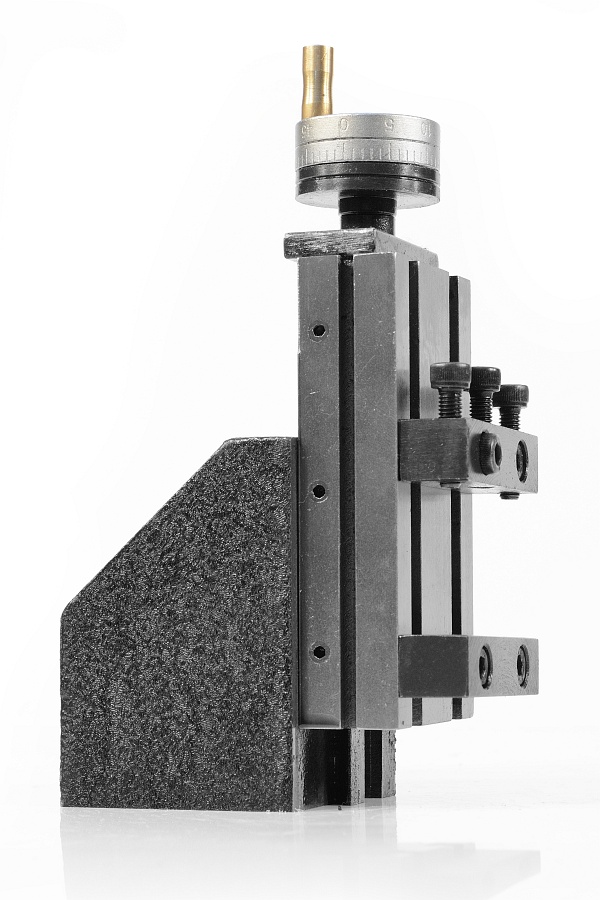

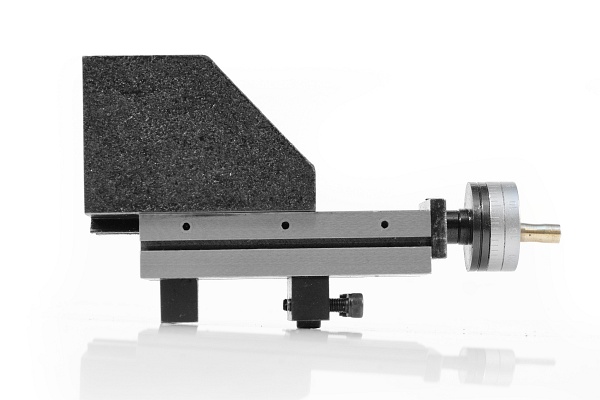

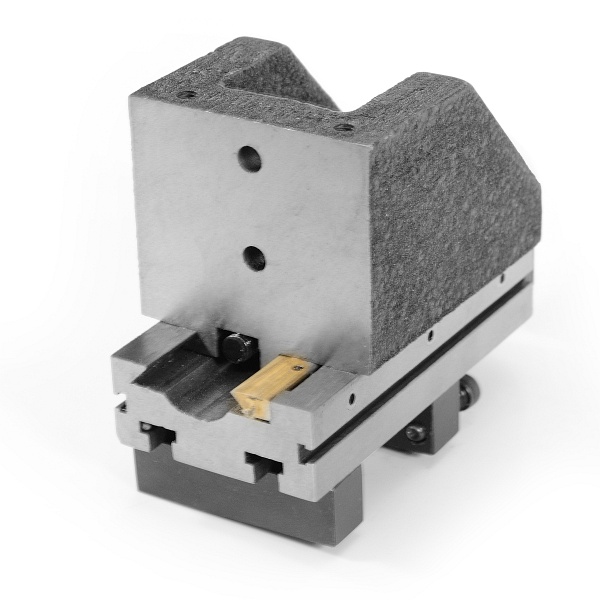

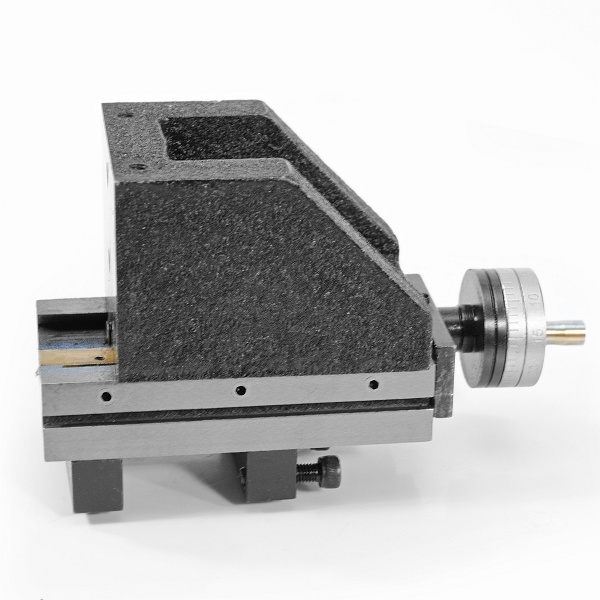

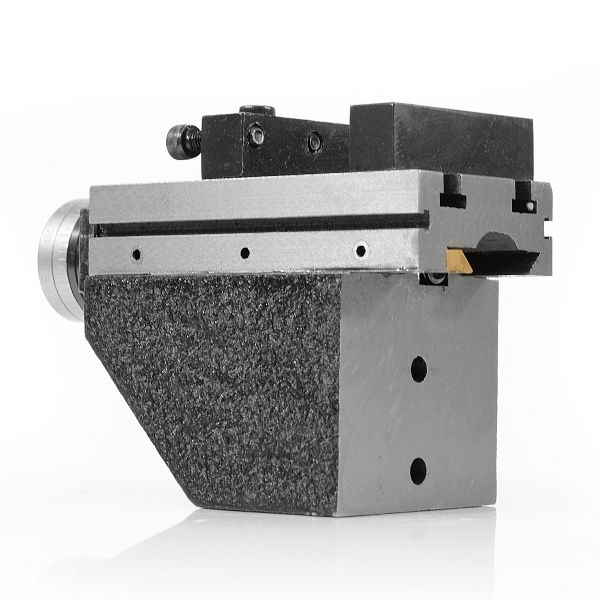

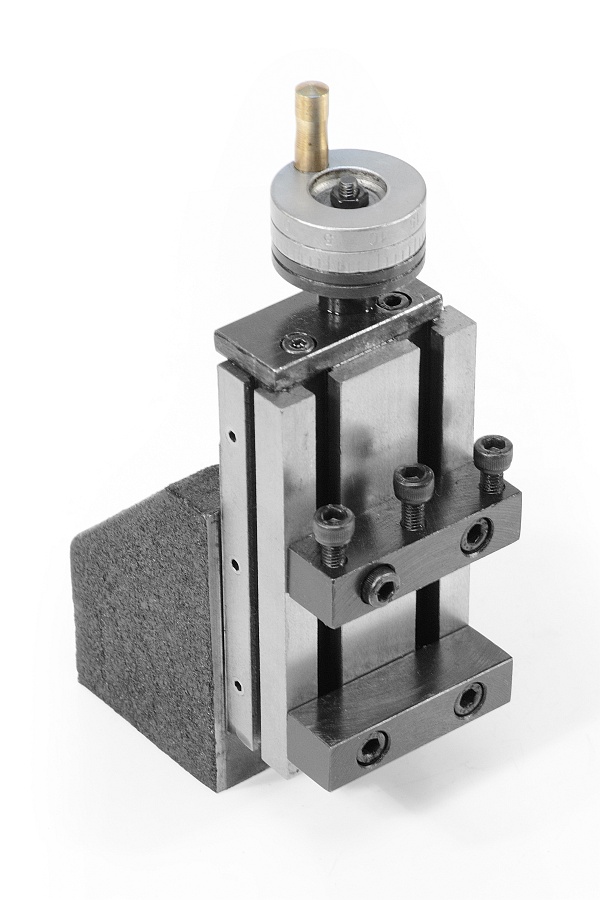

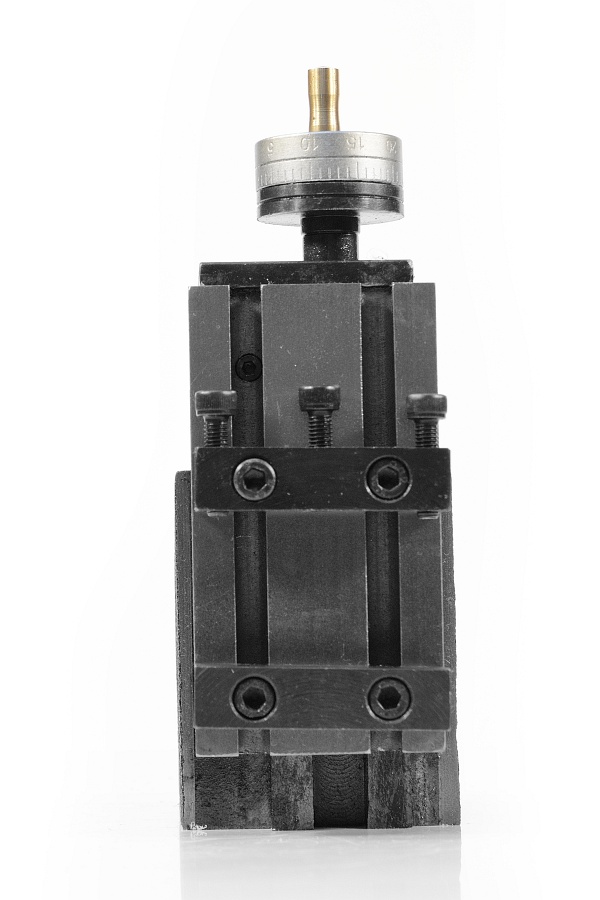

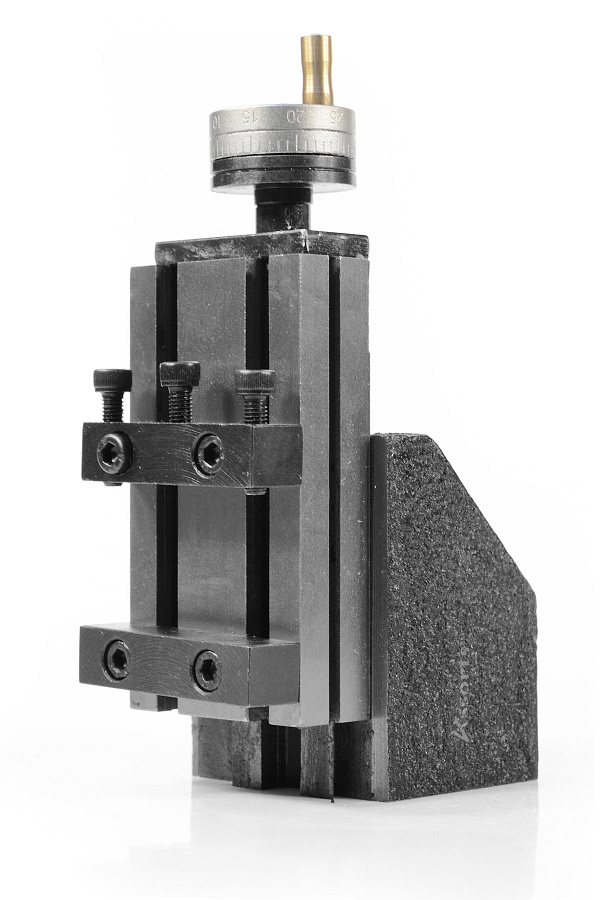

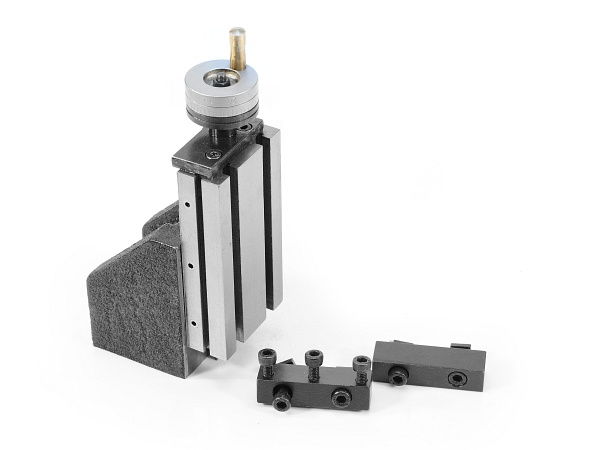

PRZYSTAWKA FREZERSKA MINI  DO TOKARKI "1"



Ta mała przystawka jest przeznaczona do  frezowania na tokarce.

Wymiary podstawy : 95 x 50 mm

Szerokość rowka - Gniazdo 9,5 mm

Maksymalne otwarcie szczęk: 70 mm

Maksymalny przesuw części roboczej  42 mm


Stosując imadła z pozostałych naszych aukcji można poszerzyć sposób mocowania przedmiotów ,

dzięki temu tokarka staje się bardziej uniwersalna.(w ten sposób mamy tokarko-fezarke)





klikając na tym linku , możecie Państwo obejrzeć film z prezentacją naszego urządzenia :

 przystawka sprzedawna jest bez imadła.  Imadło można zakupic dodaktowo .

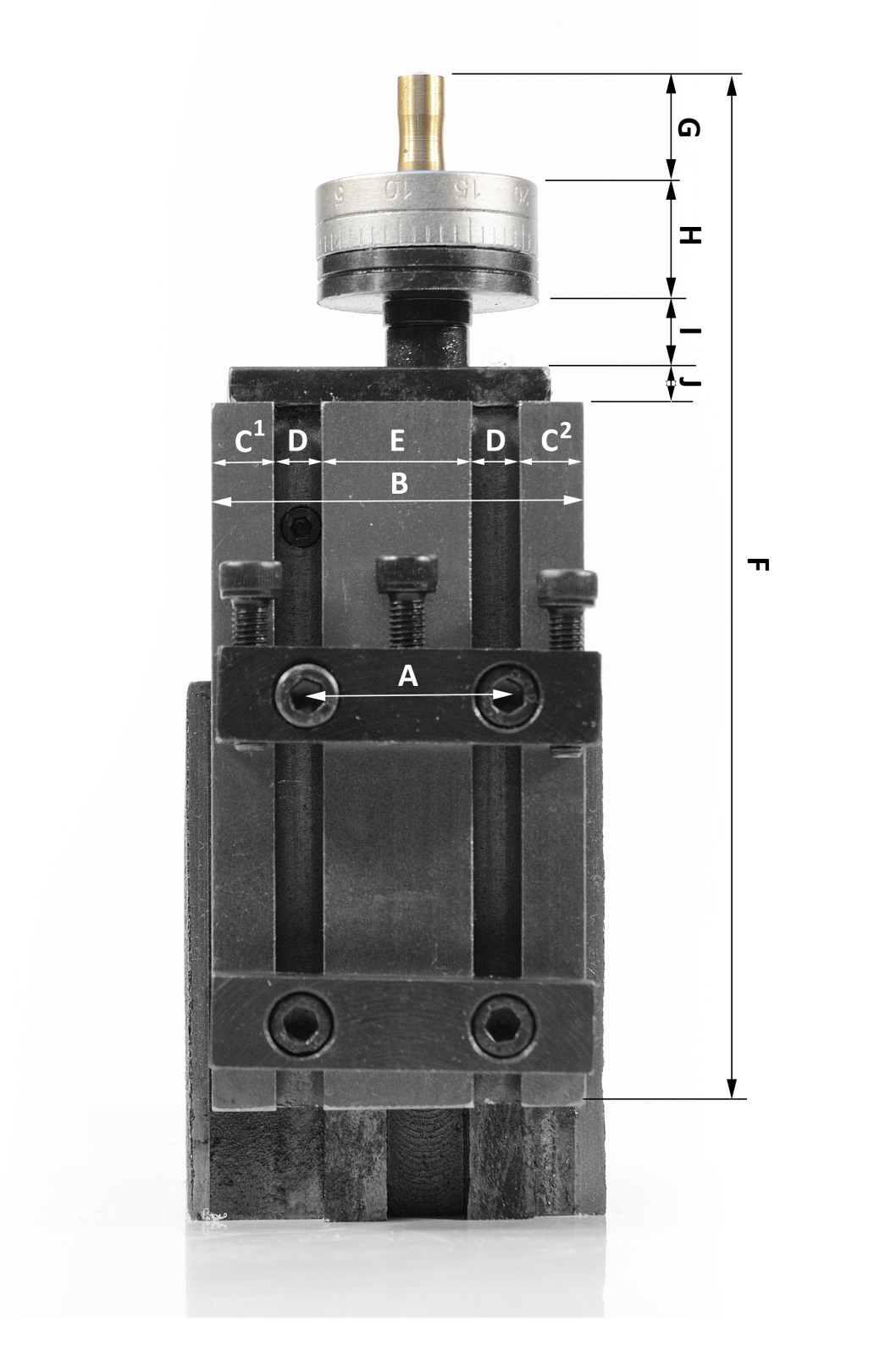

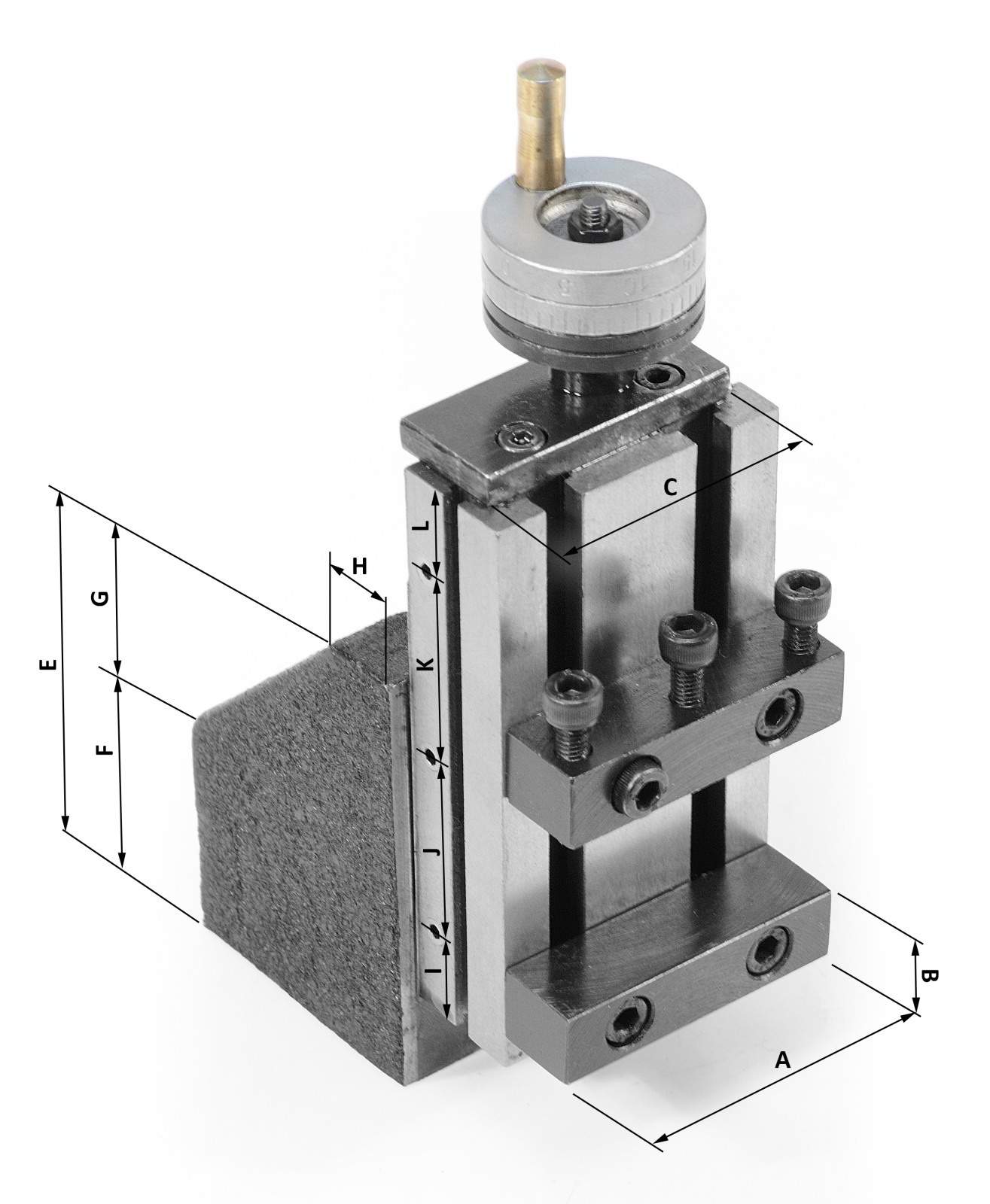

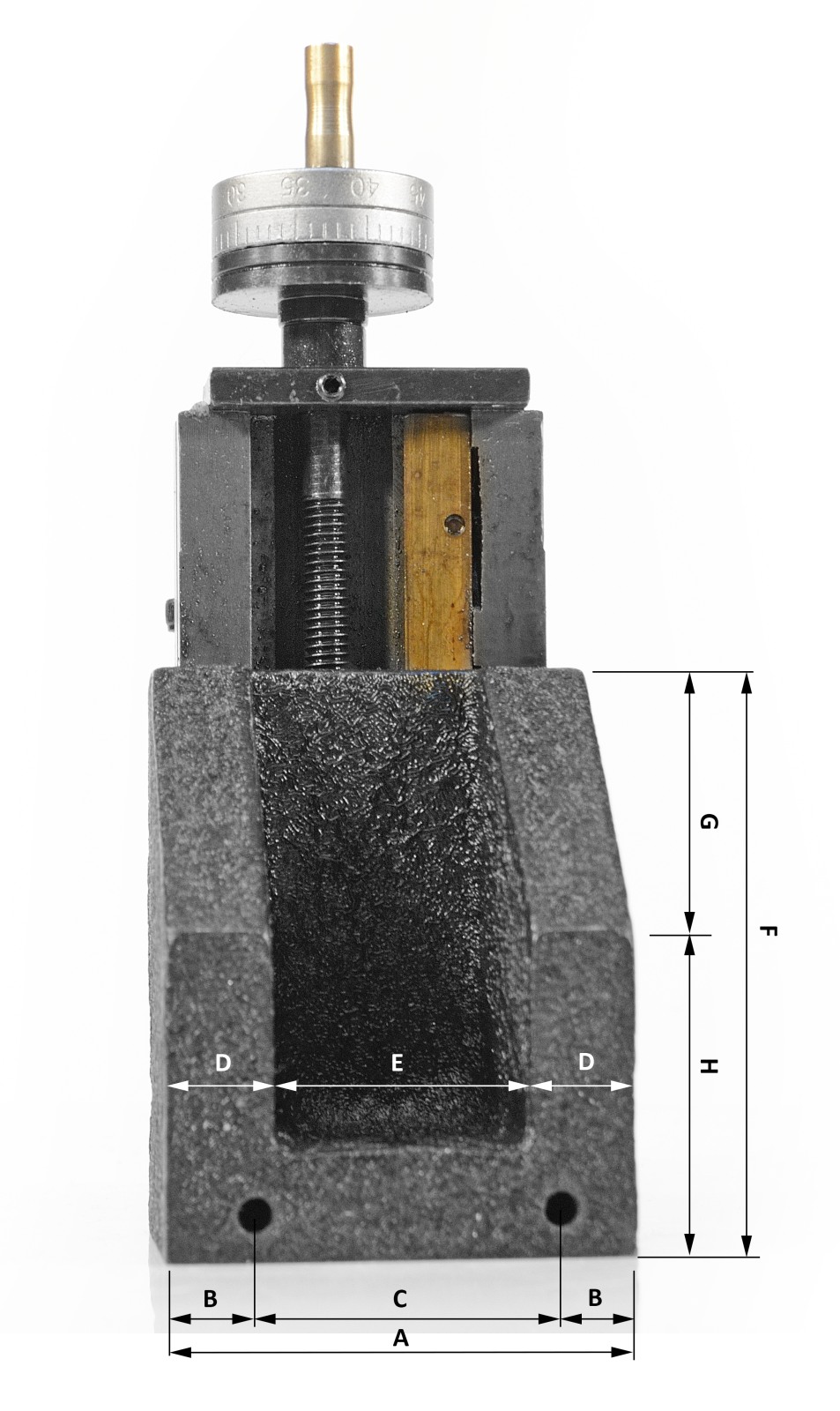

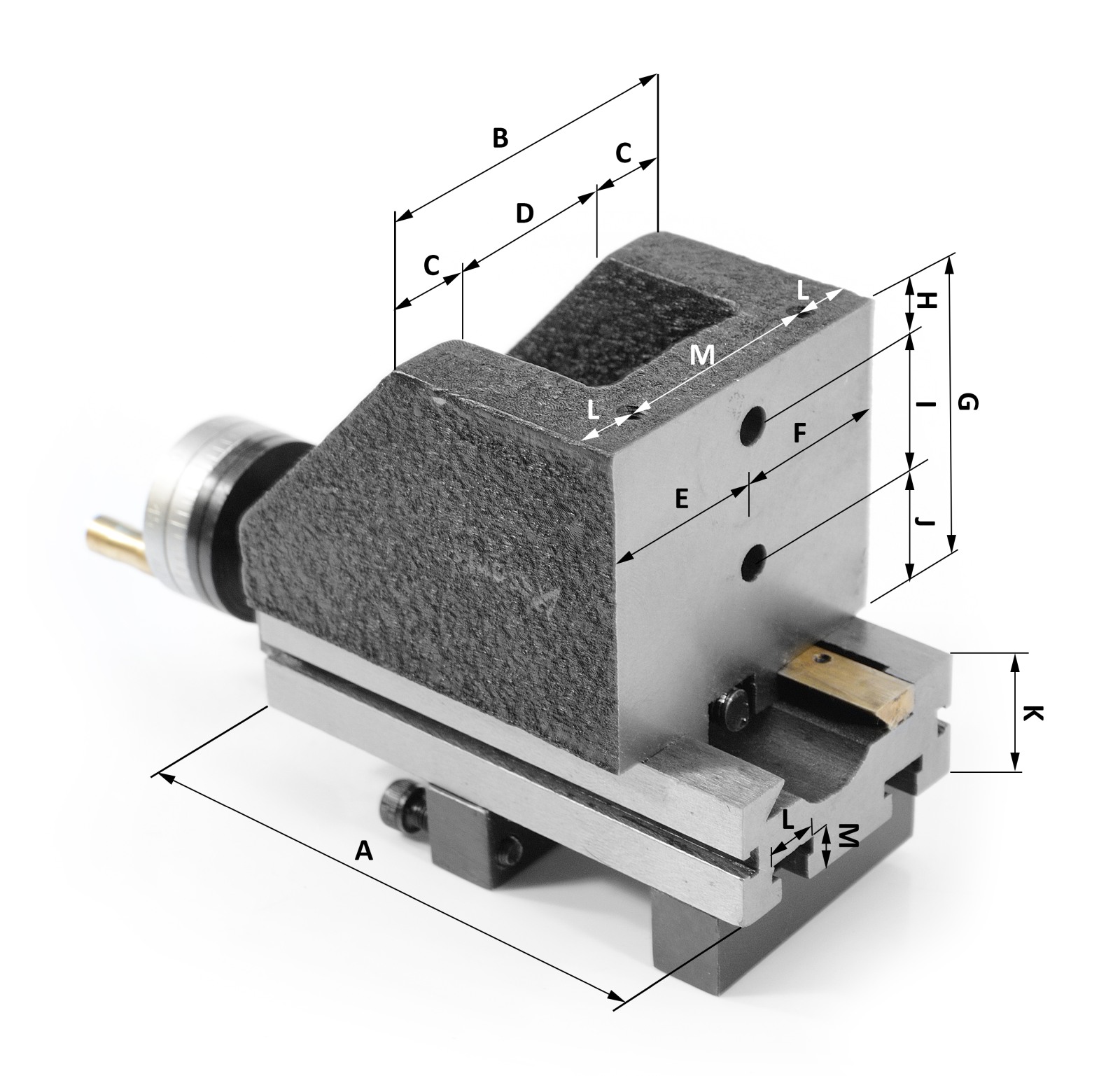

WYMIARY :





A - 26mm

 B - 51mm

 C1 - 8,9mm

C2-10,1mm

D - 5,8mm

E -20mm

F - 149mm

 G - 17mm

I  -9,7mm

J - 6,3mm








A - 49mm

B - 12,3mm

 C - 42,8mm

E - 75mm

 F - 43mm

G -32mm

H -16mm

I - 16mm

J -32mm

K -32mm

L - 16mm



 A - 96,5mm

B - 58mm

C - 13mm

 D - 31,8mm

E- 29mm

F - 28mm

G -51mm

H - 8mm

I -21,5mm

J - 19,5mm

K - 22mm

L - 9,7

M - 7,6





A - 58mm

B - 8mm

C - 41,5mm

D - 13,5mm

E -31mm

 F - 75mm

G - 33mm

 H - 42mm




Poniżej pokazujemy przykładowy montaż podobnego modelu w celach demonstracyjnych :
