PRZYSTAWKA FREZERSKA DO TOKARKI "2 "

PRZYSTAWKA FREZERSKA DO TOKARKI "2 "
Kod towaru: 10910
Cena: 630,00 zł z VAT 512,20 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

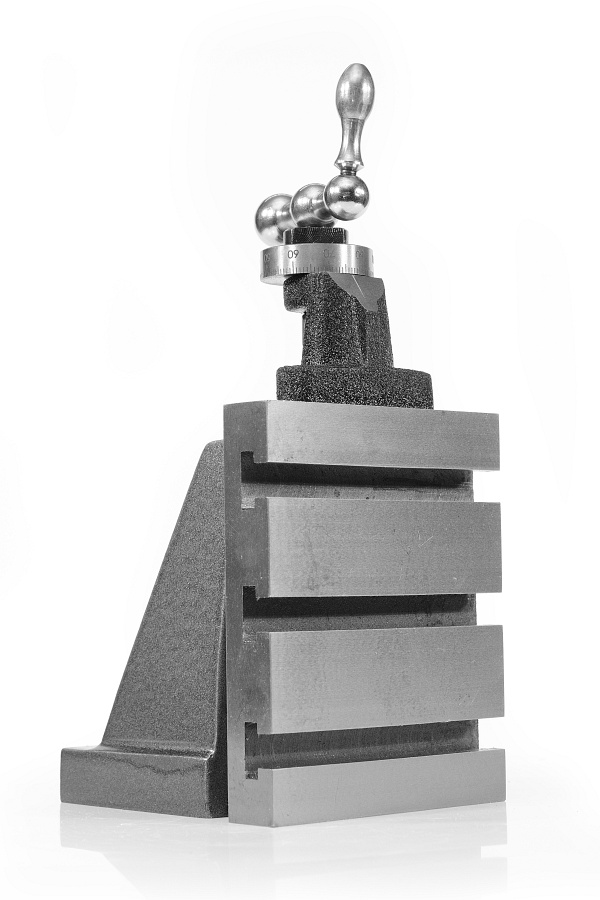

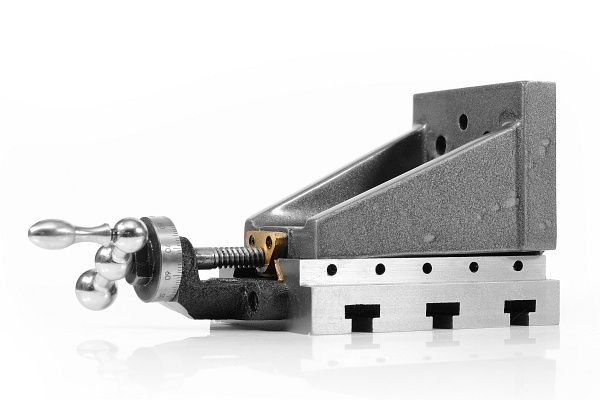

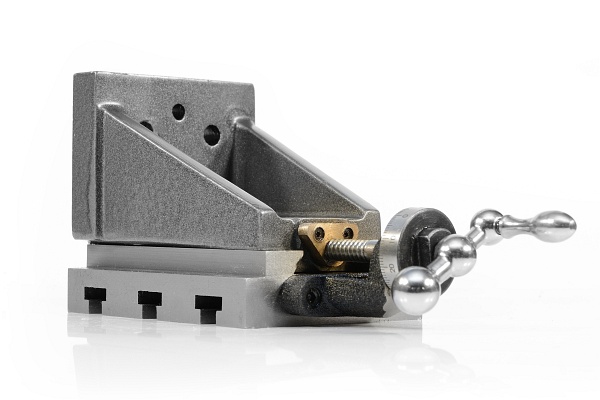

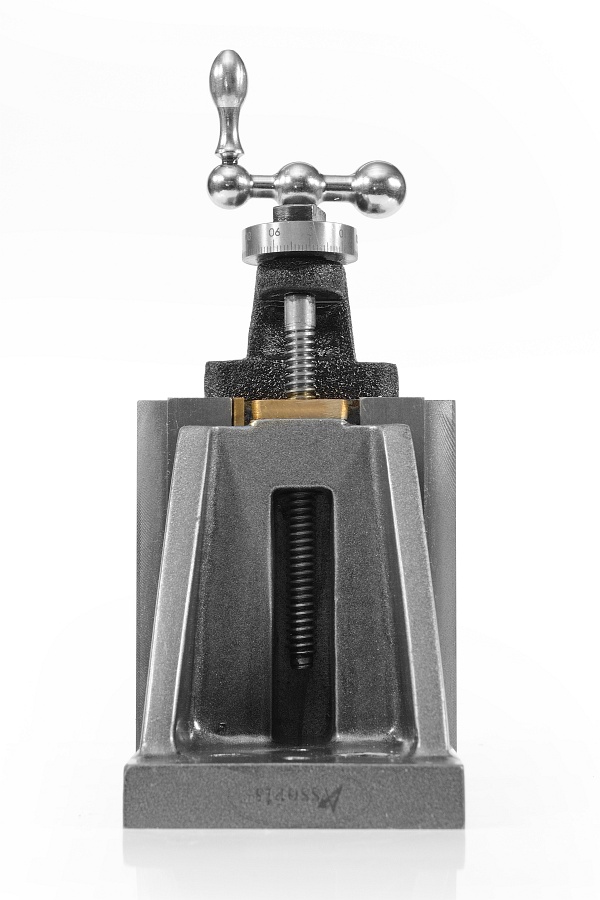

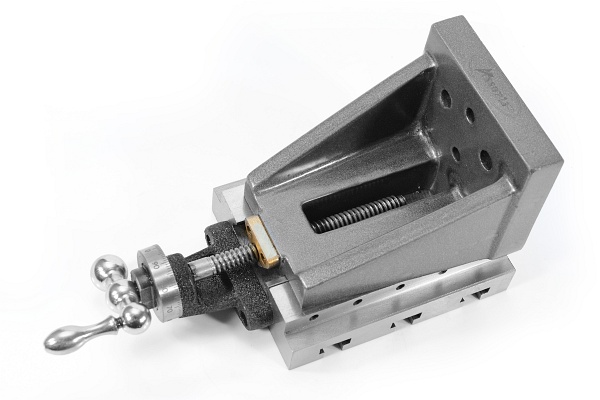

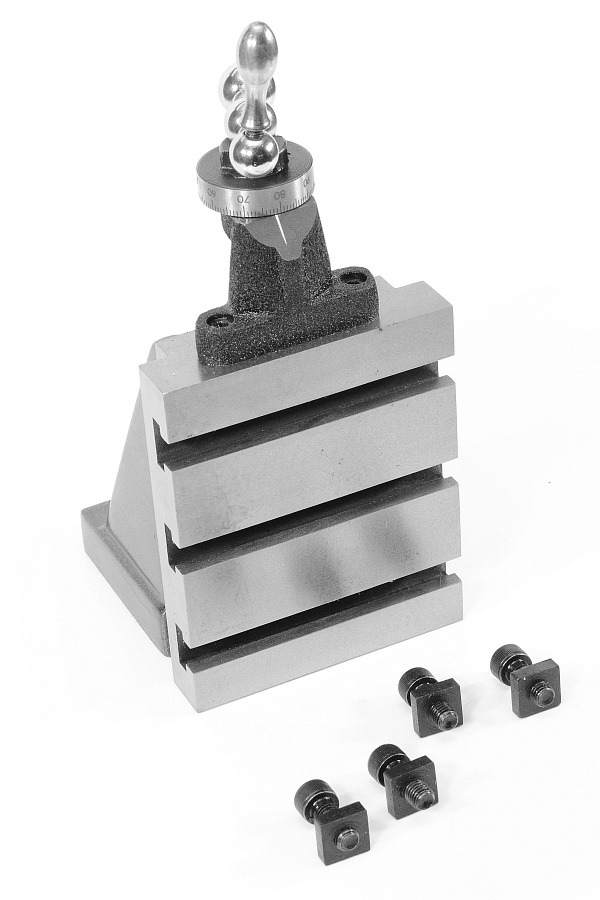

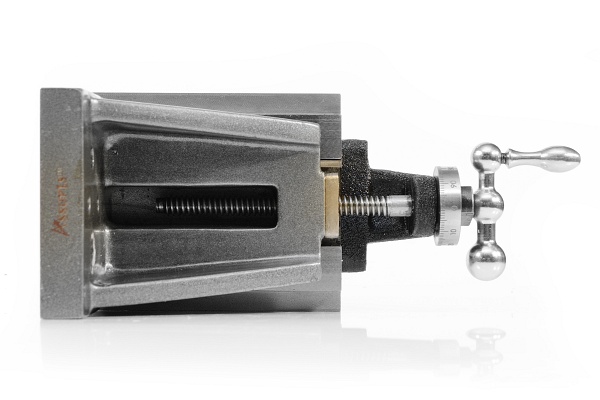

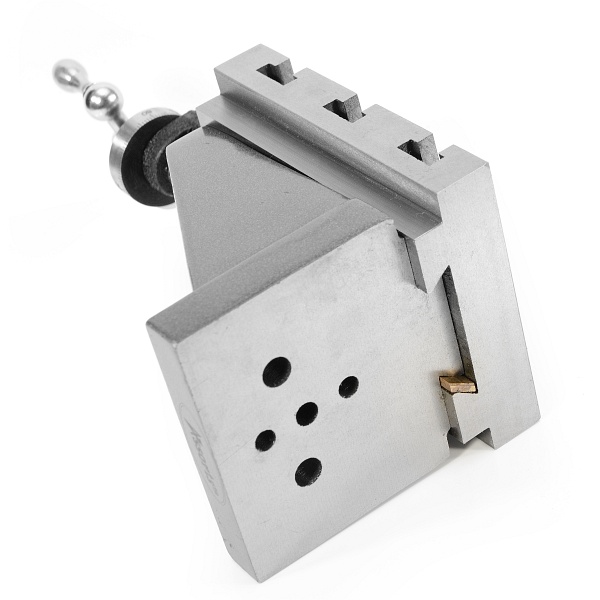

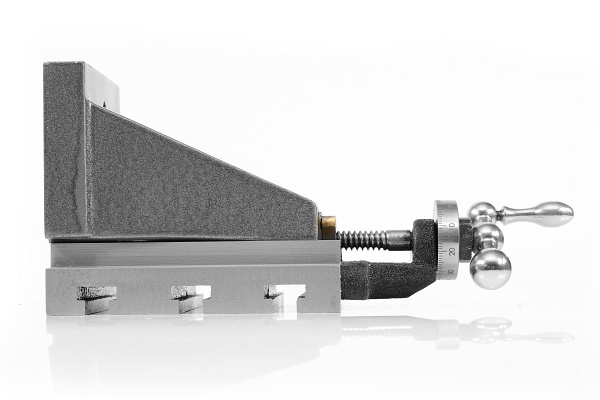

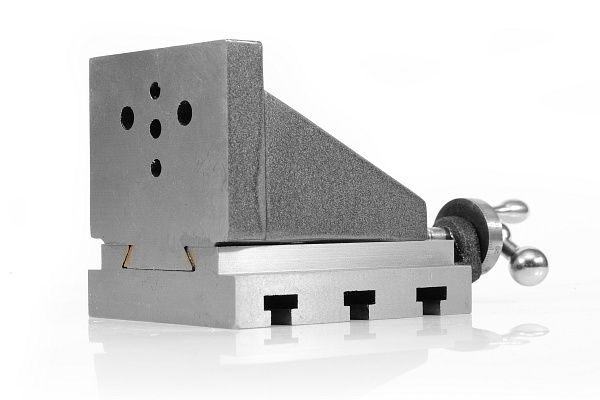

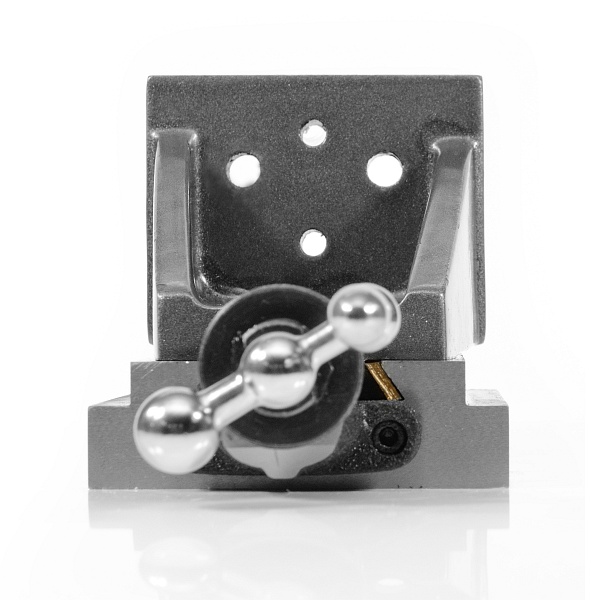

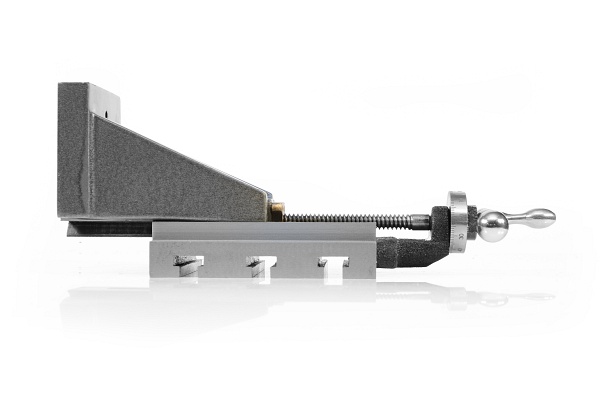

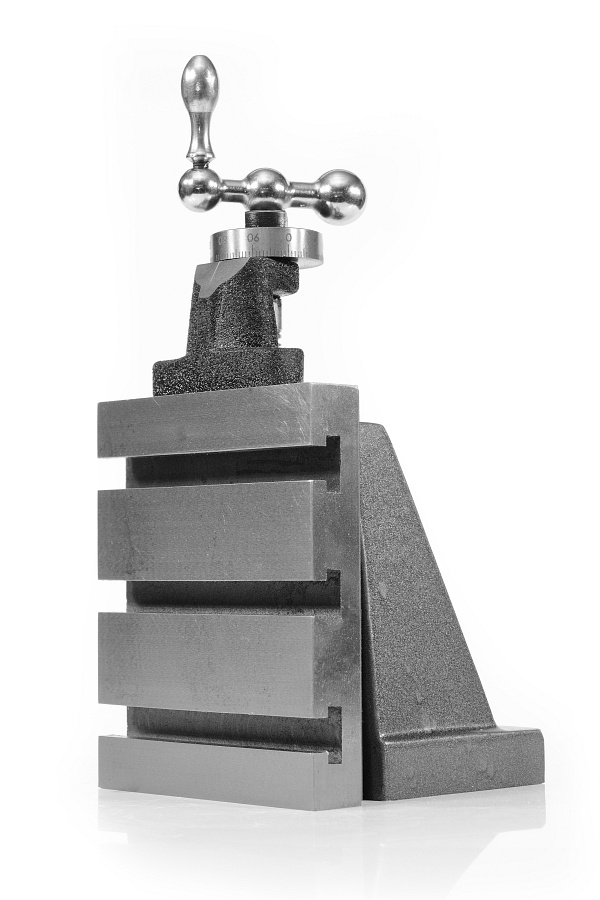

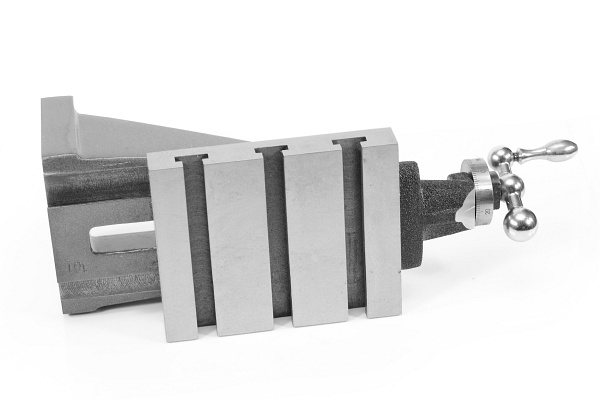

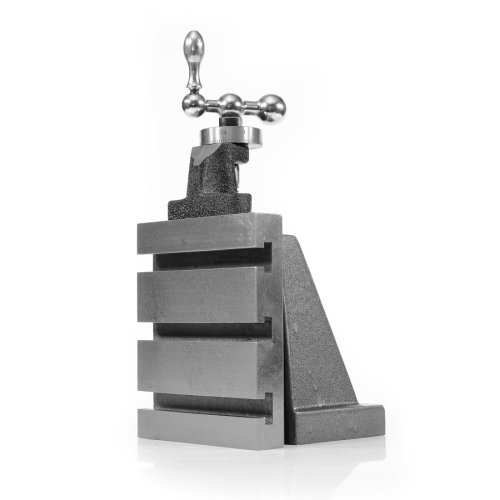

PRZYSTAWKA FREZERSKA DO TOKARKI "2"



Ta  przystawka jest przeznaczona do  frezowania na tokarce.


Wymiary stołu przystawki 125 mm x 100 mm.

Stosując imadła z pozostałych naszych aukcji można poszerzyć sposób mocowania przedmiotów ,

dzięki temu tokarka staje się bardziej uniwersalna. (w ten sposób mamy tokarko-fezarke )




klikając na tym linku , możecie Państwo obejrzeć film z prezentacją naszego urządzenia :

 przystawka sprzedawna jest bez imadła.  Imadło można zakupic dodaktowo .

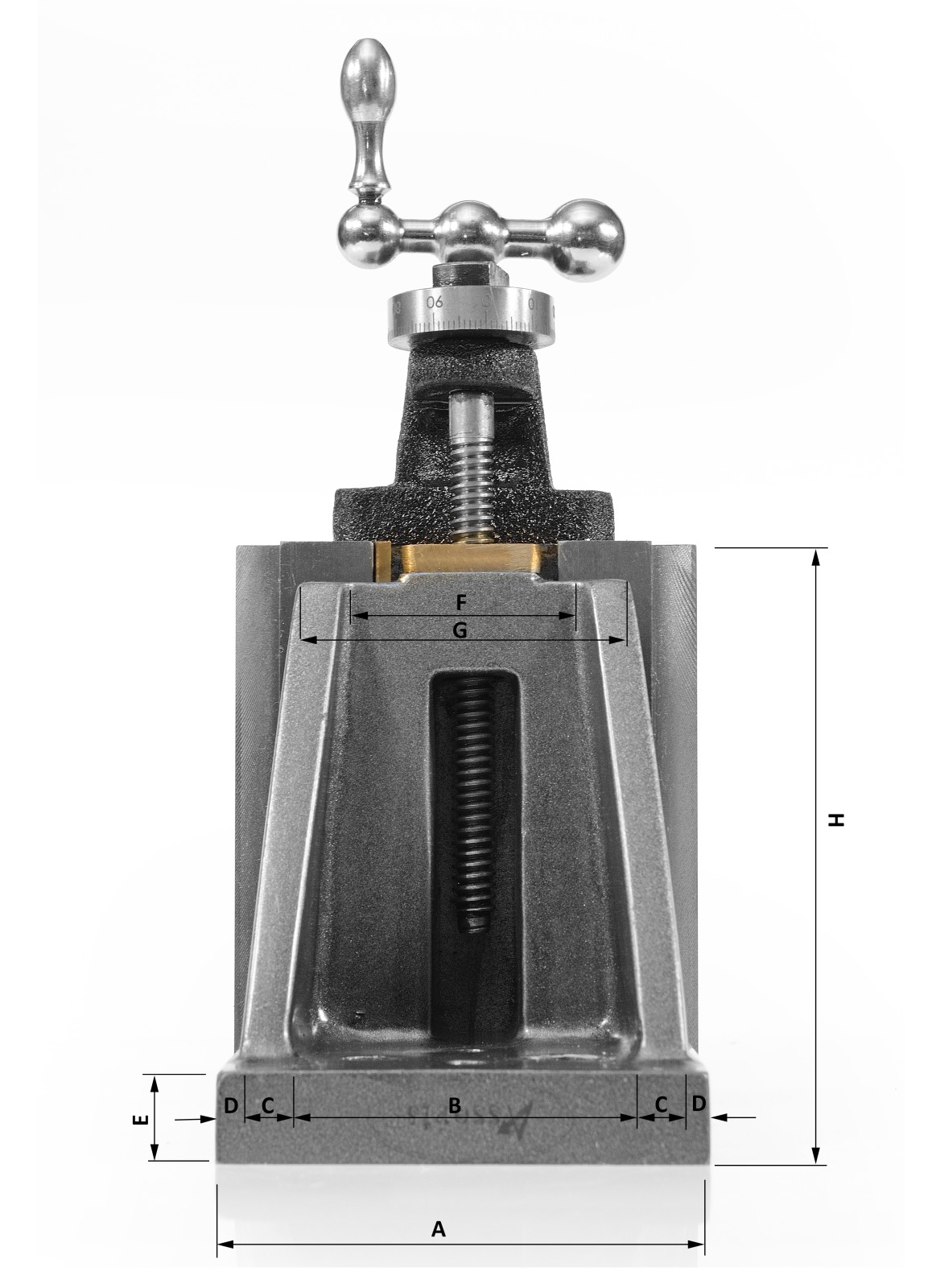

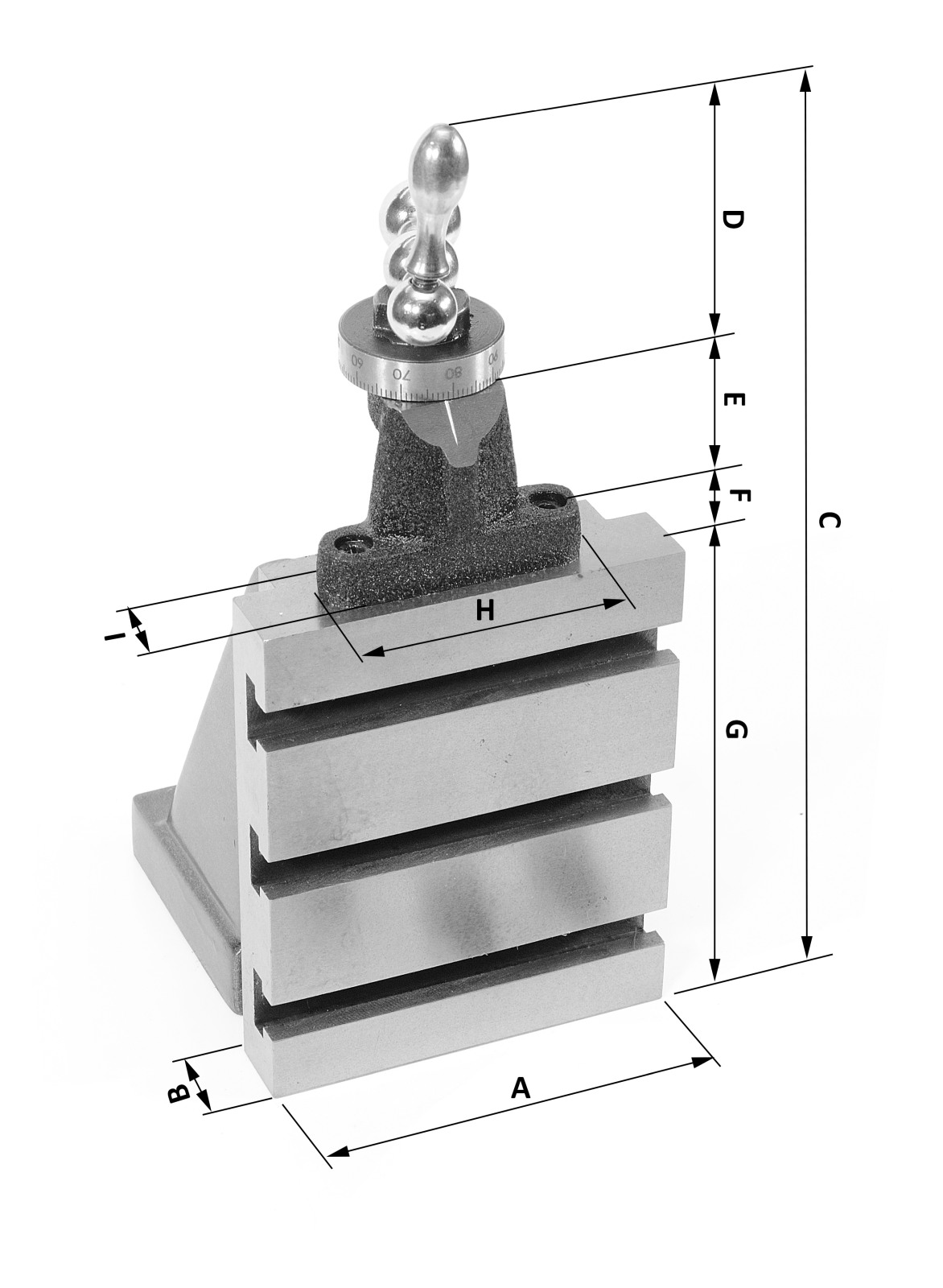

Wymiary :

A - 96,9mm

  B - 68mm

C - 11,45mm

 D - 3mm

E - 18,4mm

F - 52mm

G - 72mm

H - 127mm






A - 102,5mm

B - 19,5mm

C - 234mm

D - 65,5mm

E - 27,2mm

F - 13,1mm

G - 127mm

H - 65mm

I - 15,5mm




A - 127mm

B - 24mm

C - 39,5mm

D - 102,5mm

E - 19,4mm

F - 9,5mm

G - 76mm

H - 62mm

I - 15mm

J - 15mm

K - 17mm

L - 97mm

M - 18,5mm

N - 97mm

O - 117mm

P -28,5mm

R - 20mm

 S - 27mm

T - 52mm

U - 13,2mm

W -  19,6mm

X - 10mm

Y - 11,7mm

Y1- 16,8mm

Y2- 9,8mm

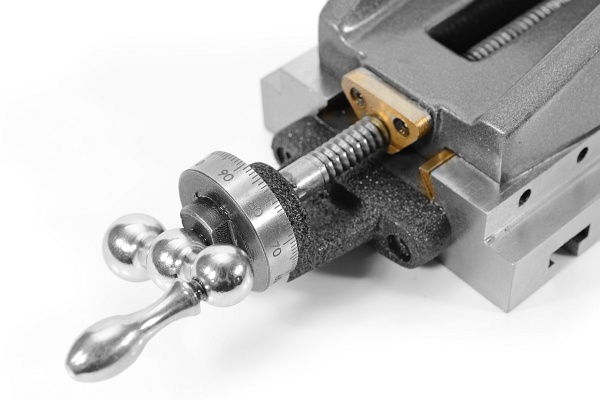

Rączka  długość z gwintem - 43mm

Rączka długość bez gwintu : 34mm

Średnica  trzpienia rączki : 12,2mm

Śruby M8

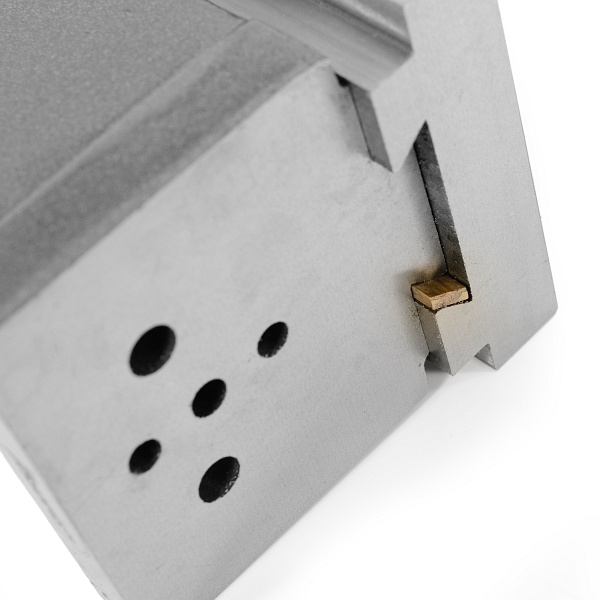

KOTKA szerokość  15,7mm ,  Grubość  5,2mm

Do zestawu wymagany imbus 6mm /brak w zestawie






Poniżej pokazujemy przykładowy montaż podobnego modelu w celach demonstracyjnych :

V













Dla ułatwienia poniżej przedstawiamy informację na

temat kompatybilności z naszymi innymi produktami,

również wystawionymi na pozostałych aukcjach :



Produkt kompatybilny jest z :



Imałem - nr. katalogowy 10897 ( brak śrub montażowych )

Imałem - nr. katalogowy 10898 ( brak śrub montażowych )

Imałem - nr. katalogowy 10905 ( brak śrub montażowych )

Imałem - nr. katalogowy 11426 ( brak śrub montażowych )



Stół frezerski nr. katalogowy : 11399 ( brak śrub montażowych )

Kątownik ślusarski nr. katalogowy : 11419 ( brak śrub montażowych )

Stół obrotowy nr. katalogowy : 10895 ( brak śrub montażowych )

Przyrząd do kul nr. katalogowy : 10913 ( brak śrub montażowych )
