STÓŁ OBROTOWY-PODZIAŁOWY 150mm + TARCZKI+ KONIK

STÓŁ OBROTOWY-PODZIAŁOWY 150mm + TARCZKI+ KONIK
Kod towaru: 10903,10909
Cena: 1 600,00 zł z VAT 1 300,81 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

TÓŁ PODZIAŁOWY 150 Z TARCZKAMI I KONIKIEM

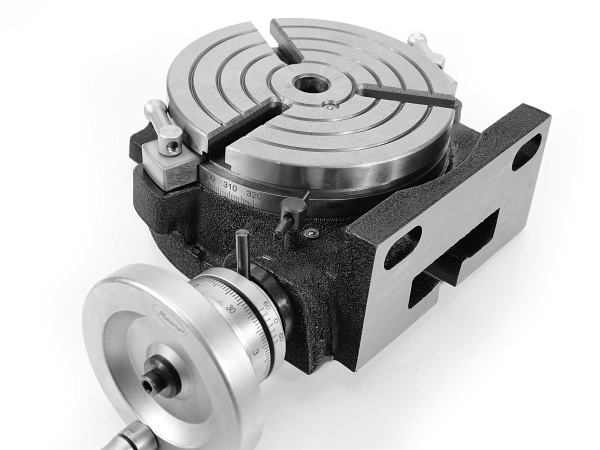

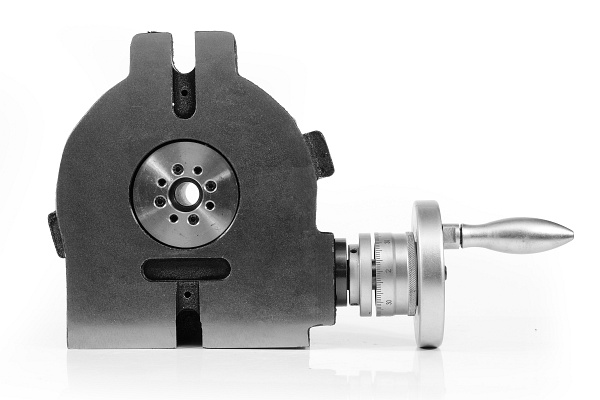

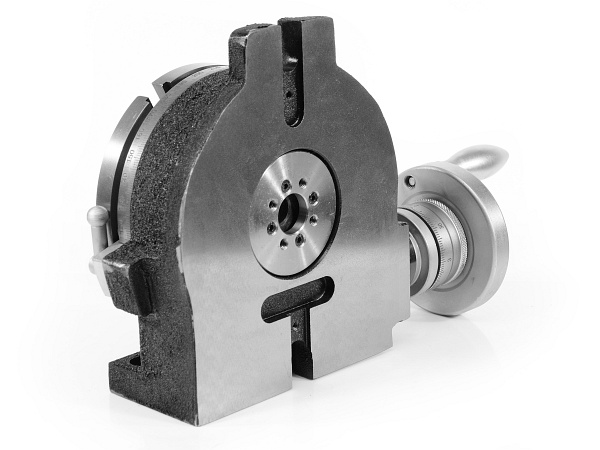

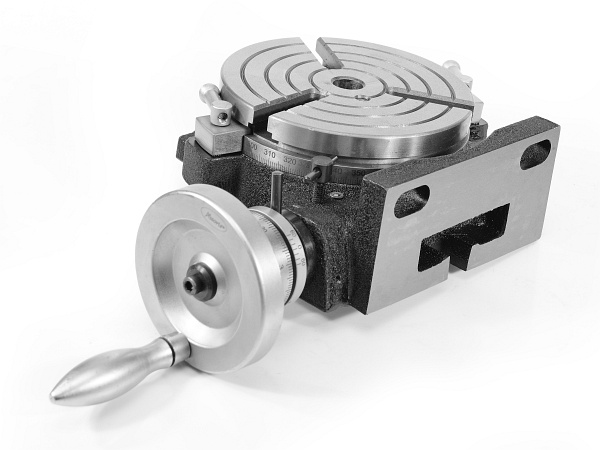

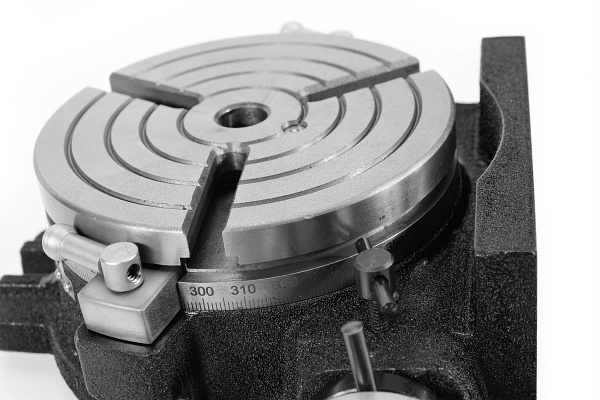

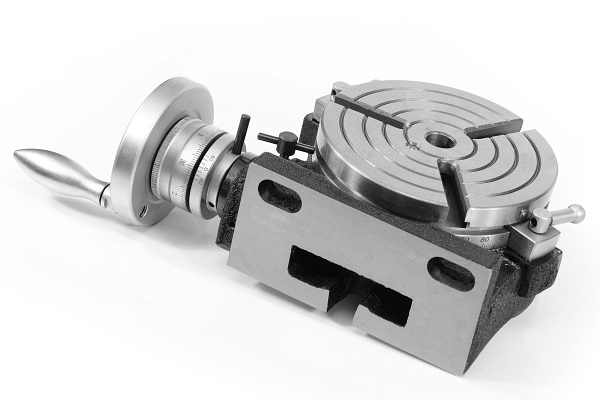

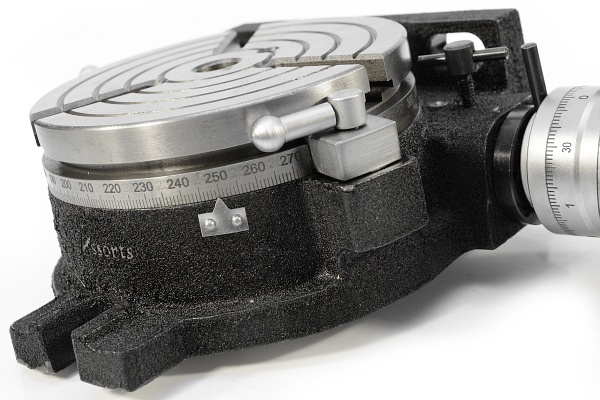

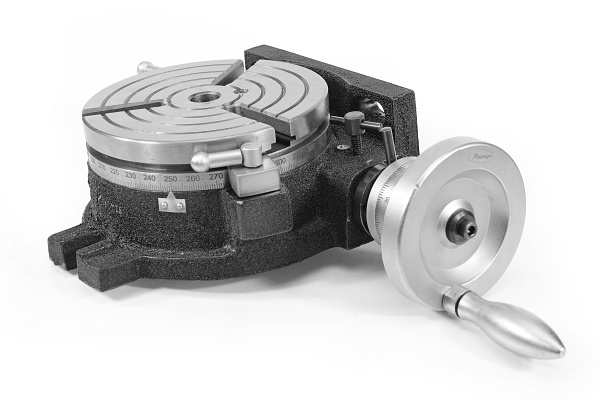

Stół obrotowy Średnica: 150 mm (6 ")


Całkowita wysokość: 82 mm (3-1 / 4")

Wysokość w pionie od podstawy do osi stołu 100 mm

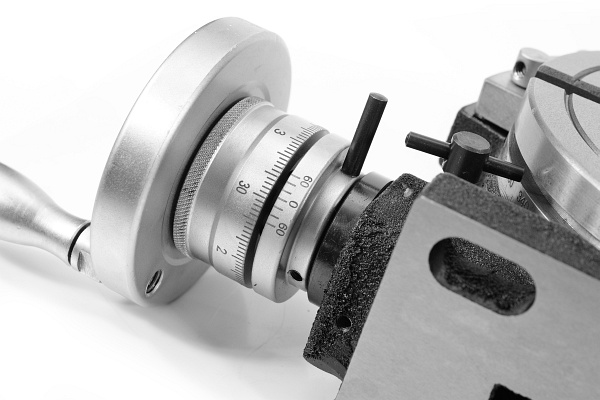

Przekładnia 1:90 co oznacza, że  90 obrotów korbką  oznacza jeden obrót  stołu (360 stopni)

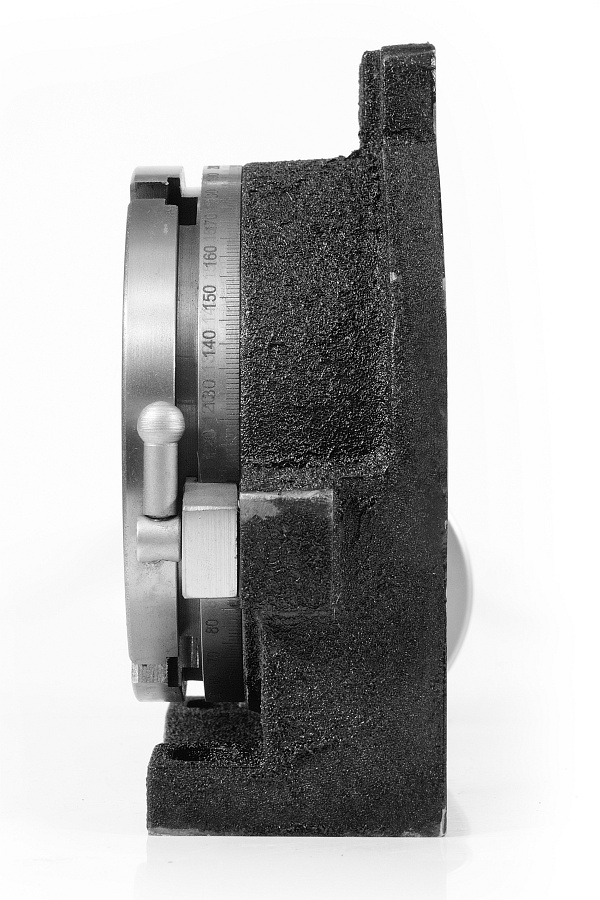

Skala  360 stopni,


Otwór  2 MT 2

Smarowniczki  do olejowania dla bezpośredniego smarowania urządzenia  dla dłuższej żywotności

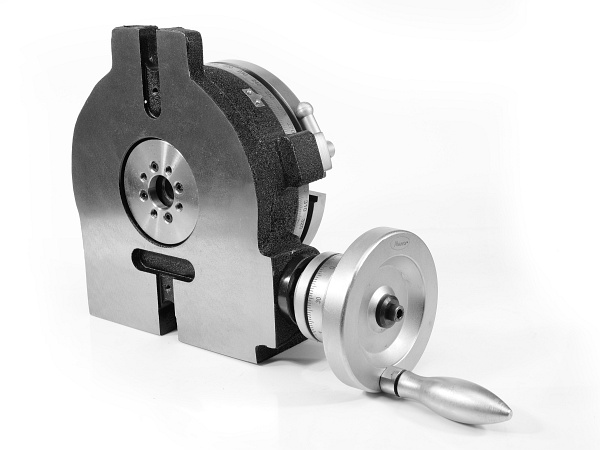

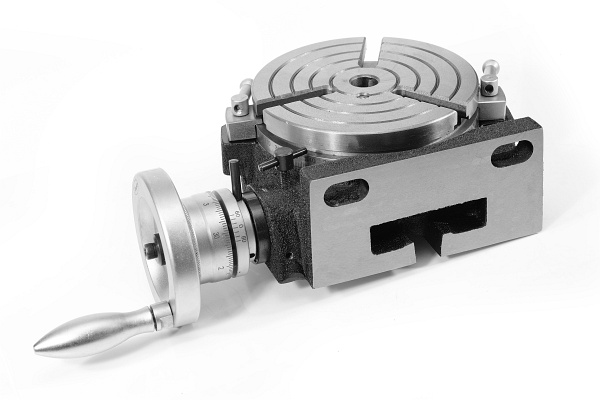

Do stosowania z  mocowaniem  w pozycji poziomej jak i pionowej.

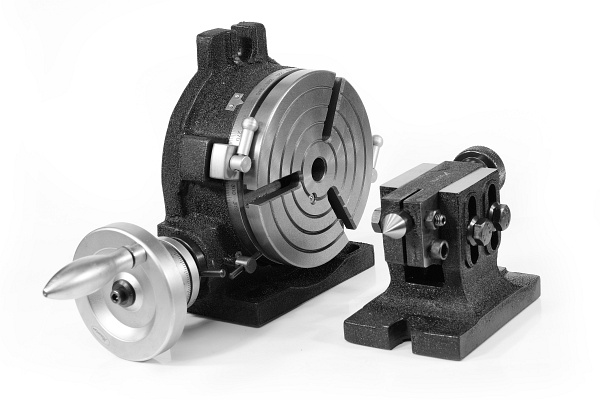

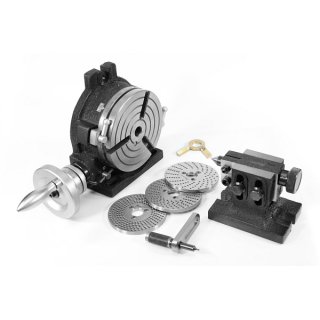

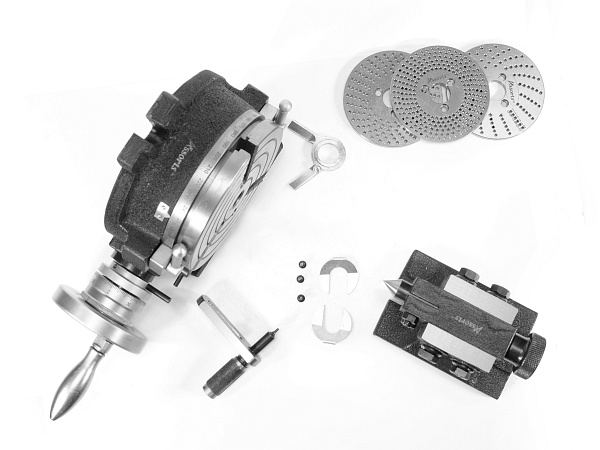

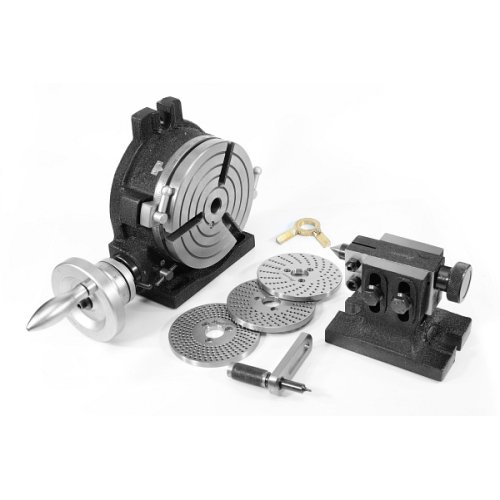

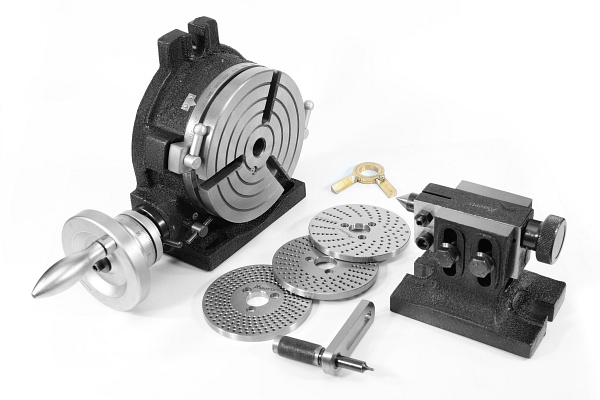

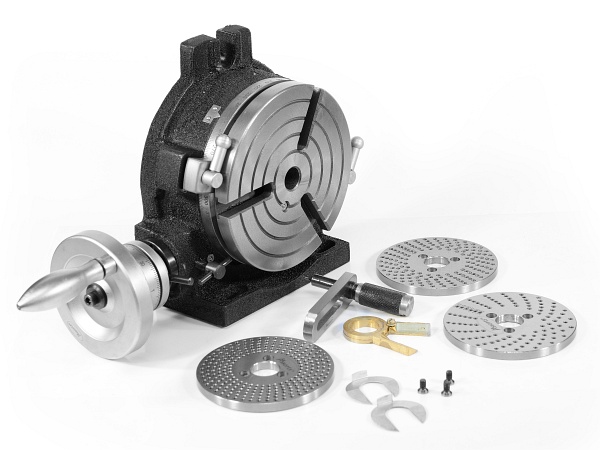

Zestaw zawiera  :


-  Stół podziałowy,

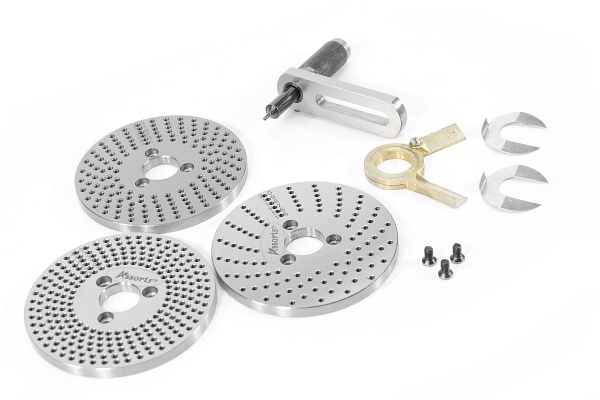

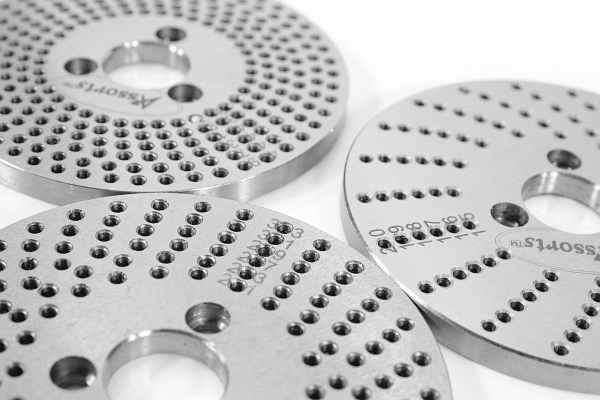

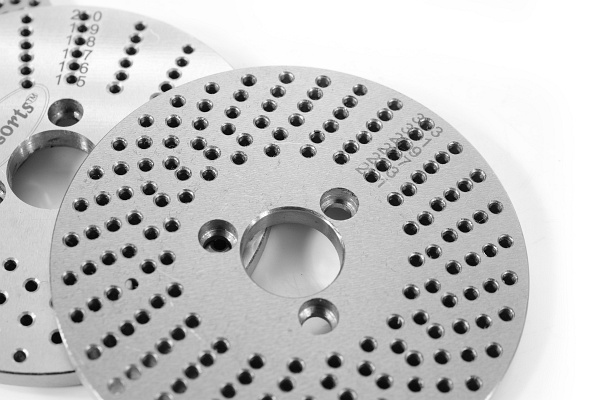

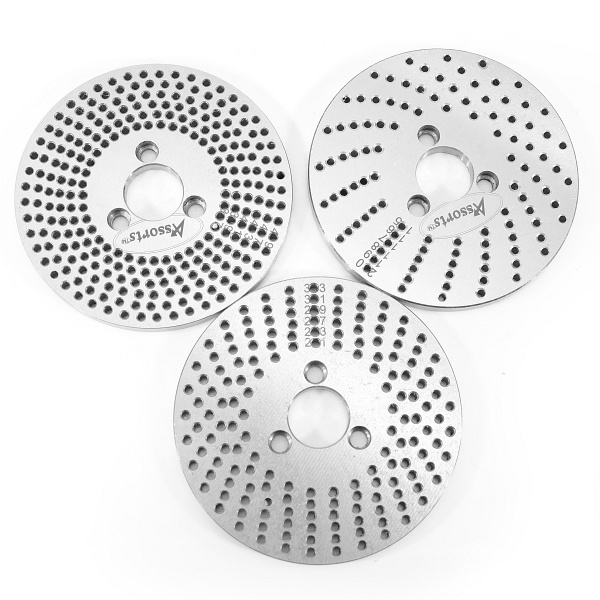

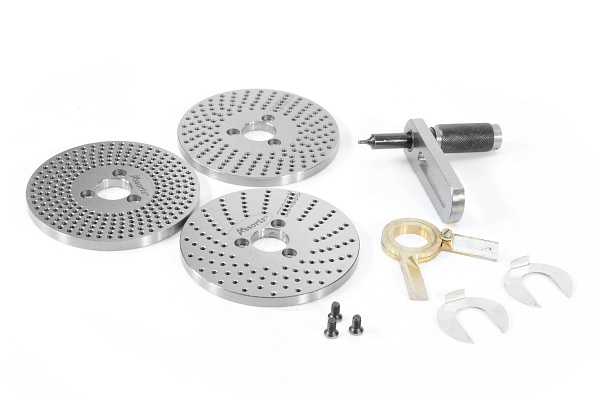

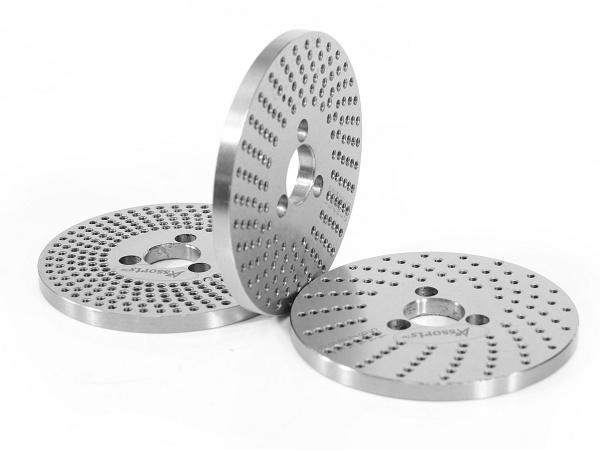

- 3  tarczki podziałowe,

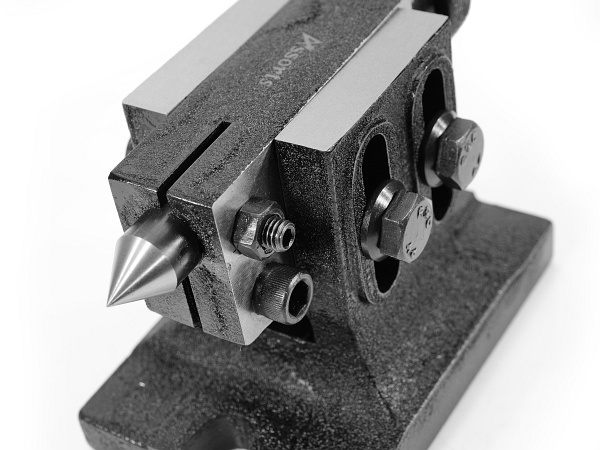

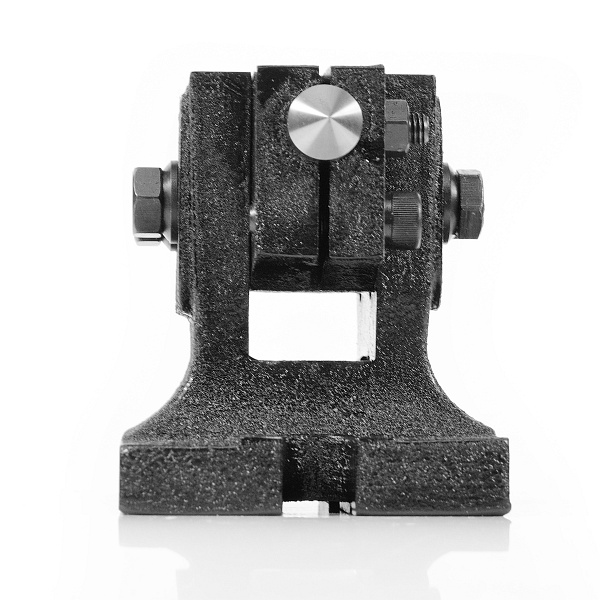

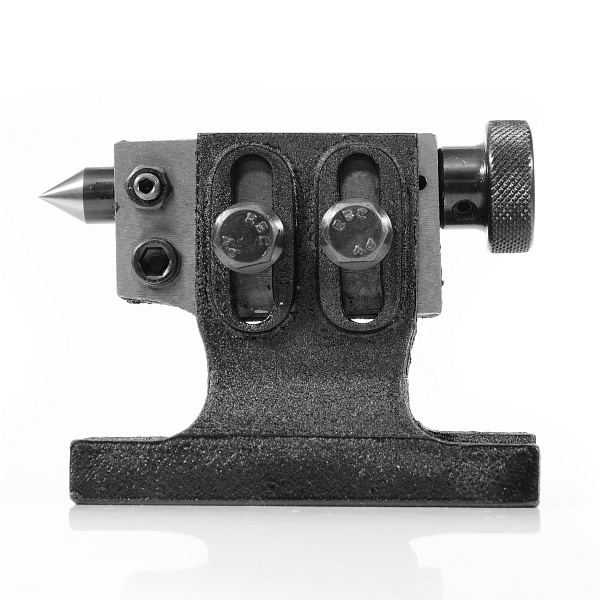

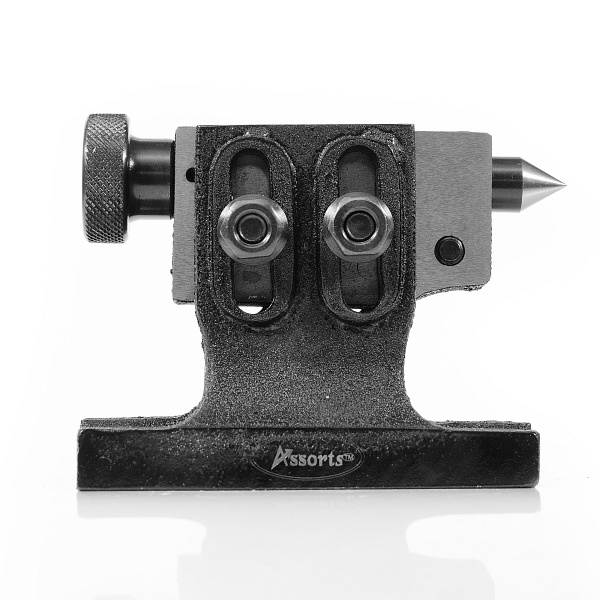

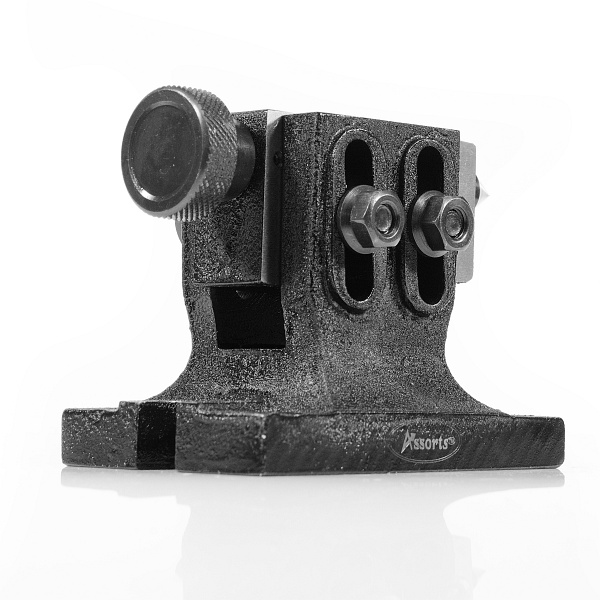

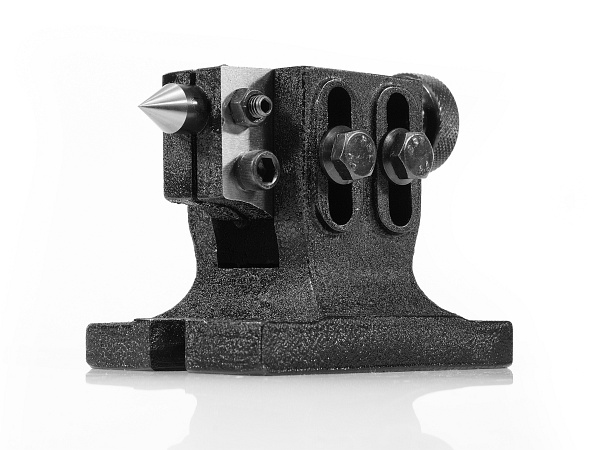

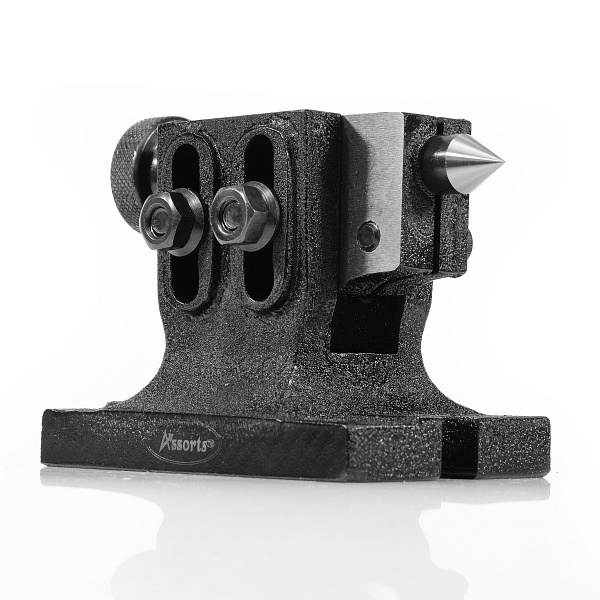

- konik ,

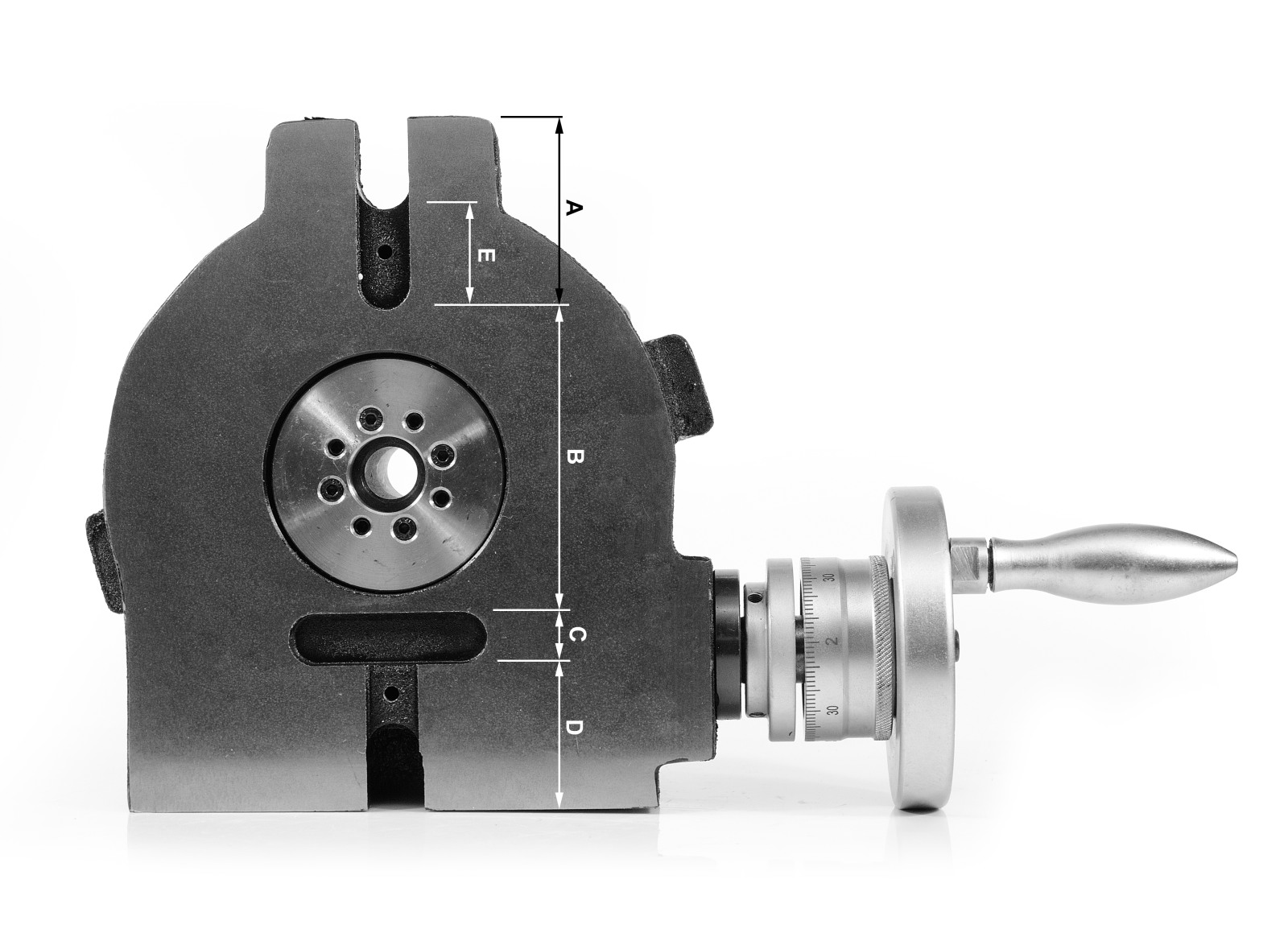

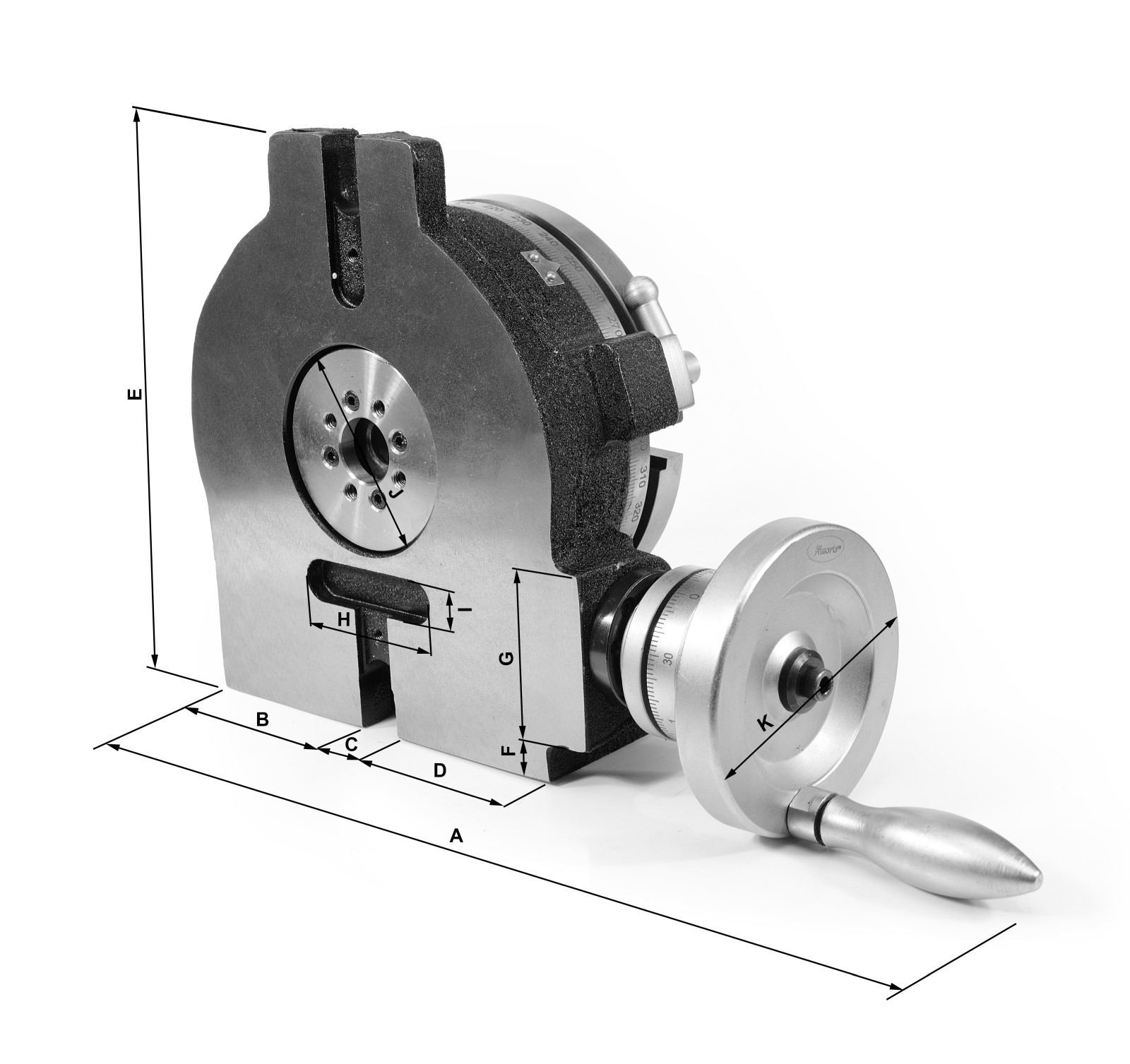

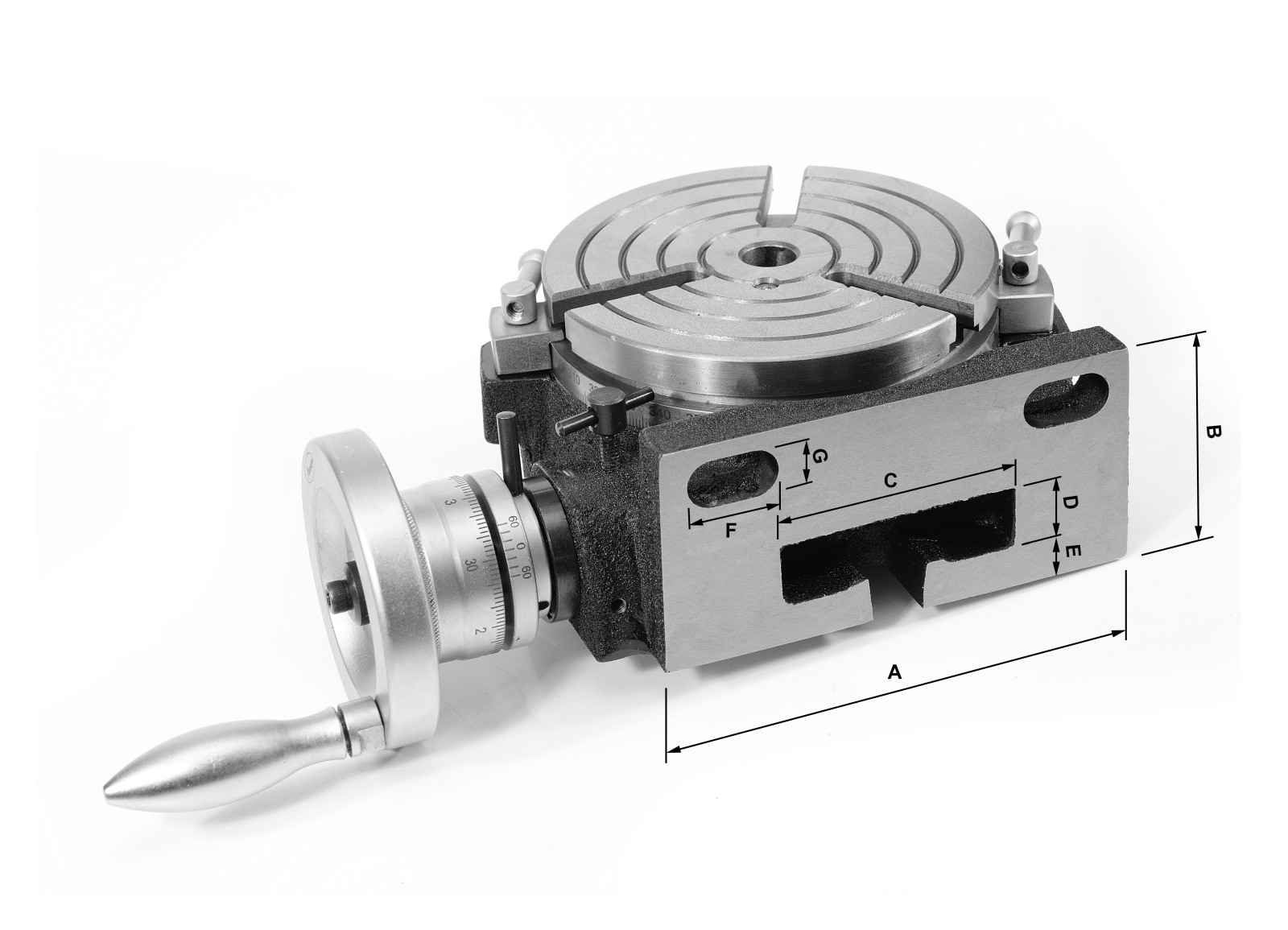

Wymiary :

 A - 342mm

B - 73mm

C - 17mm

D - 74mm

E - 210mm

F - 16mm

G - 60mm

H - 59mm

I - 15,2mm

J - 72,5mm

K - 97mm

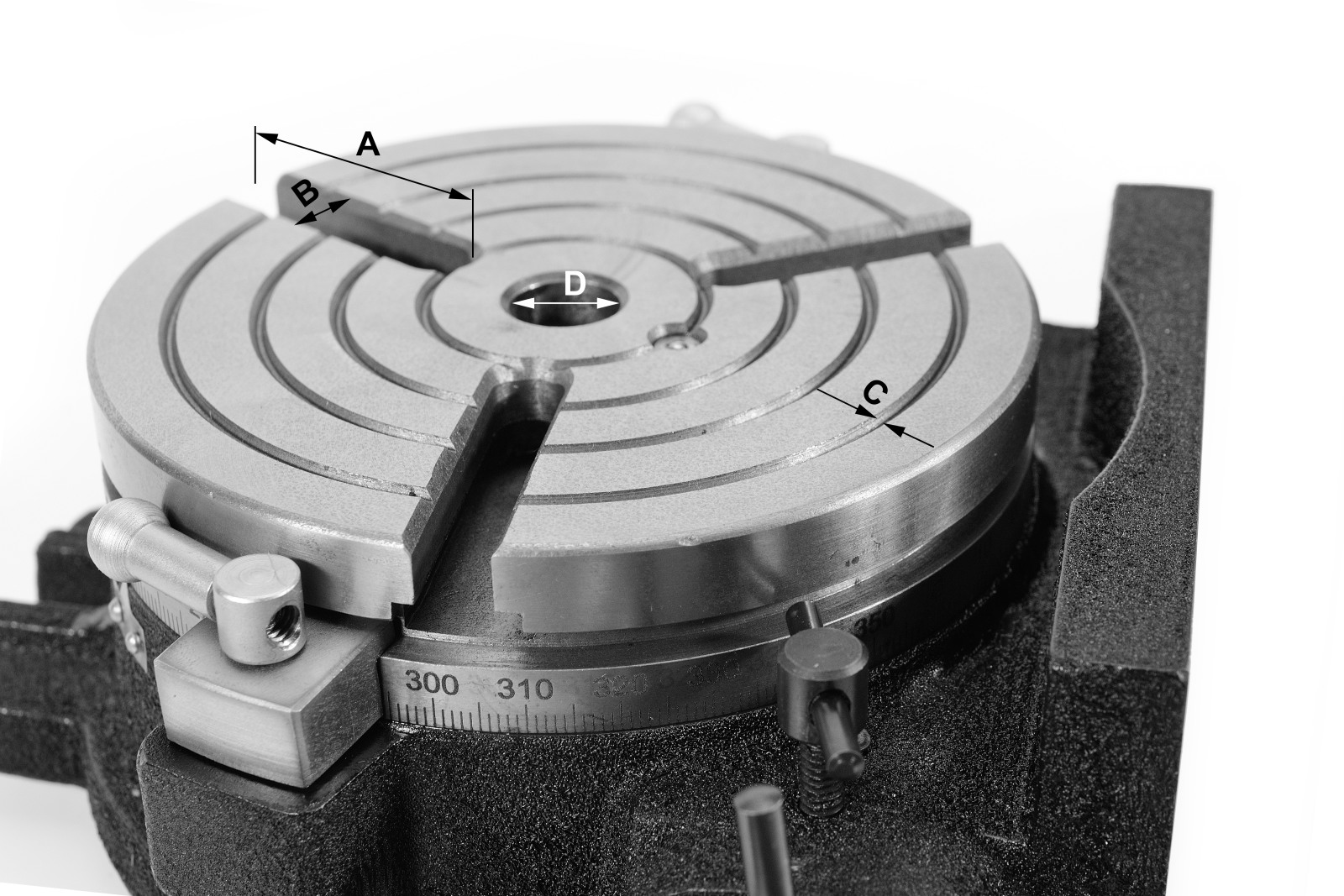

A -  63,8mm

B - 88mm

C -  15,7mm

D - 43,5mm

E - 33,4mm







 A - 164mm

 B  -77,5mm

C - 78mm

D - 21,4mm

E - 12,8mm

F - 28,7mm

G - 15,2mm







A - 52 mm

B - 10,8mm

 C  - 1,26mm

D - 17-17,6mm

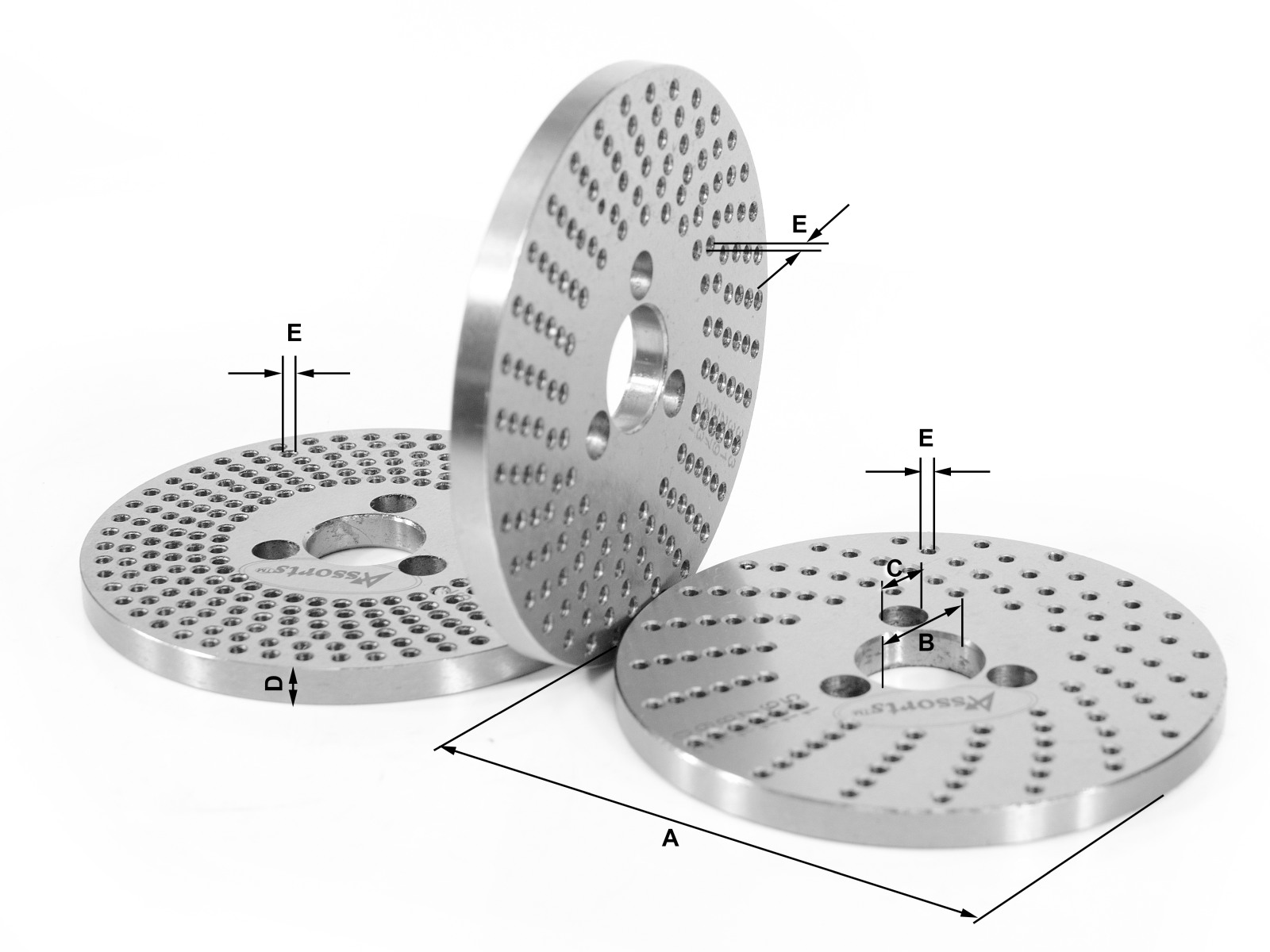

A - 100,1mm

B - 20,1mm

 C - 6mm

D - 6,95mm ;  7,0mm ;  7,3mm

E - 2,72mm  -    2,93mm





A - 136,5mm

B - 107,5mm

C - 17,5mm

D - 95,7mm

E - 65mm

F - ruchomy wymiar

G-  16mm






A - 18,5mm

B - 76  do 110 mm

 C - 47mm



Dla ułatwienia poniżej przedstawiamy informację na

temat kompatybilności z naszymi innymi produktami,

również wystawionymi na pozostałych aukcjach :



Produkt kompatybilny ( podzielnica ) jest z :



Imałem - nr. katalogowy 10897

Imałem - nr. katalogowy 10898

Uchwyt tokarski nr. katalogowy 11420 ( brak śrub montażowych )



Produkt kompatybilny ( konik ) jest z :

Stoł frezerski nr. katalogowy 11399 ( brak śrub montażowych )
