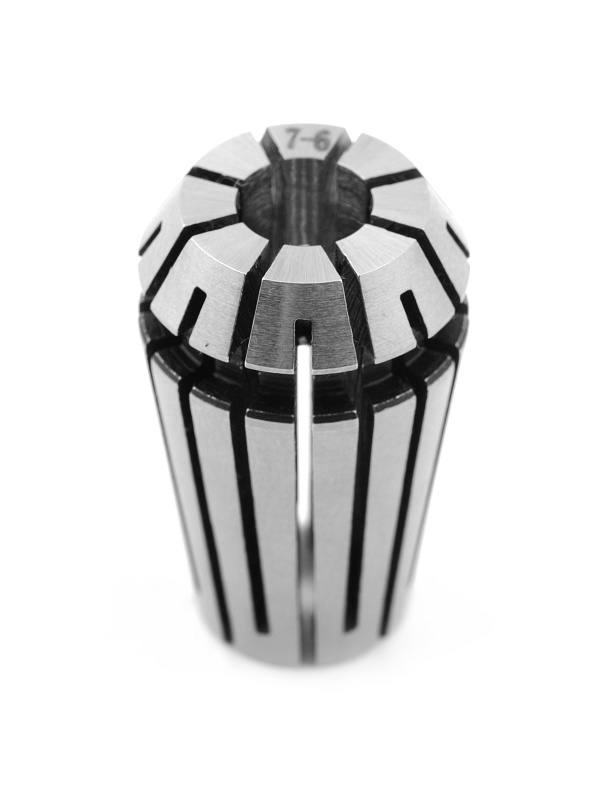

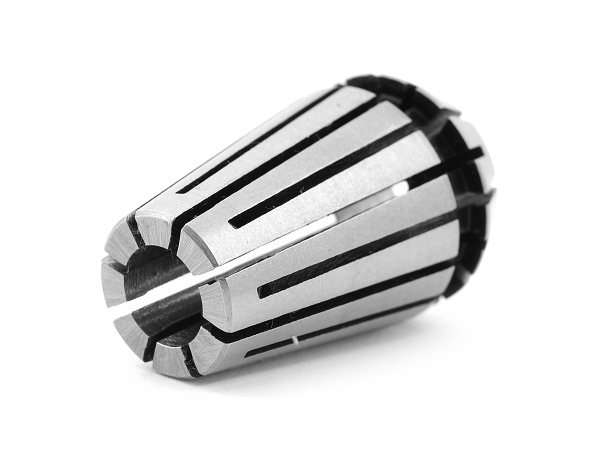

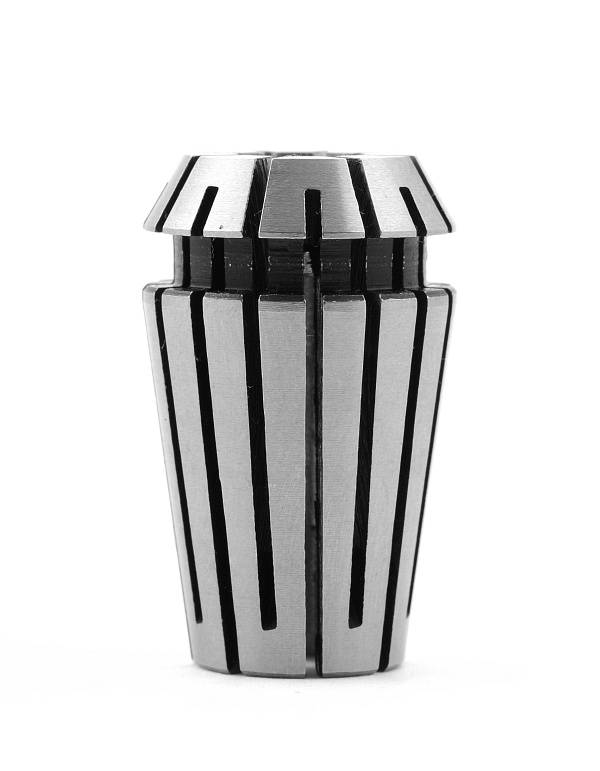

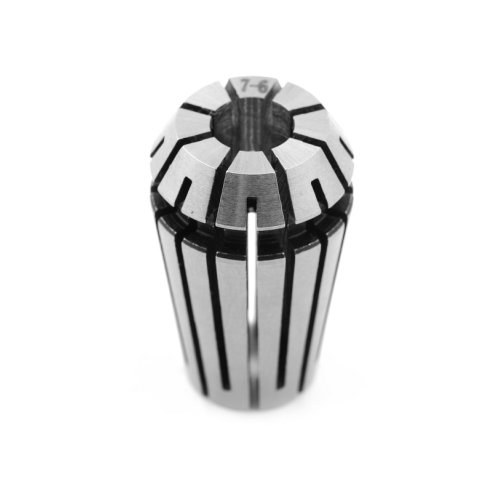

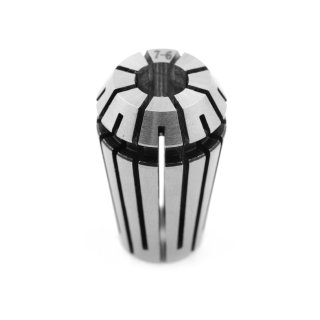

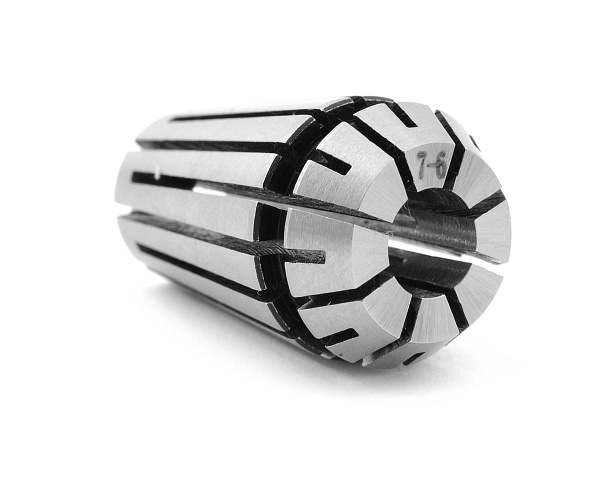

TULEJA ZACISKOWA ER20 FI 7mm DIN6499




TULEJA ZACISKOWA ER20 - Ø 7mm

DIN 6499

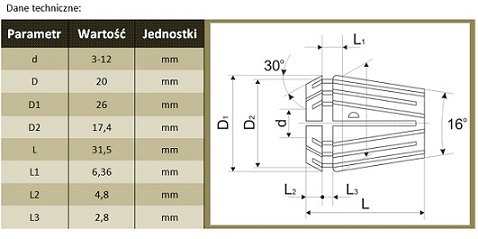

( uwaga parametr "d" podaliśmy od 3-12mm , w zależności, jaki występuje opis powyżej - takiej tuleii dotyczy aukcja ) Pozostałe wymiary są stałe .











Materiał :

specjalna stal elastyczna





Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.





Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm

ER40mm - dmax-26mm



Na pozostałych aukcjach znajdziecie Państwo inne wymiary tuleii,

oraz wiele innych narzędzi. Prosze odszukać menu z podziałem na

poszczególne działy na górze naszej aukcji.





1. Montaż tulejki zaciskowej w nakrętce oprawki.

2. Tuleja prawidłowo zamontowana.

3. Demontaż tulejki zaciskowej.





Instrukcja montażu :



- tuleję włożyć do nakrętki pod kątem,

- zaczepić kanałkiem o mimośrodowy lub cylindryczny

występ nakrętki (rys.1)

- wcisną tuleję do nakrętki (rys.2)

- nakrętkę z wciśniętą tulejką skręcić z oprawką,

tak aby możliwe było zamontowanie narzędzia.
