ADAPTER DO UCHWYTU 100mm przejście na morsa 3

 ADAPTER DO UCHWYTU 100mm przejście na morsa 3
Kod towaru: 10746
Cena: 290,00 zł z VAT 235,77 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

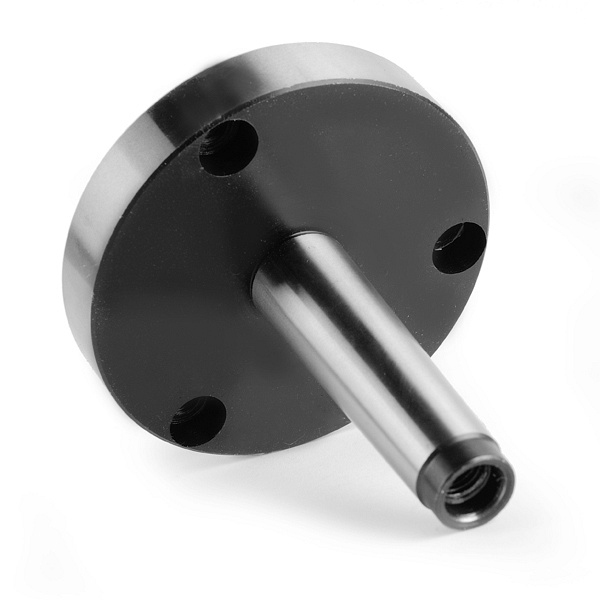

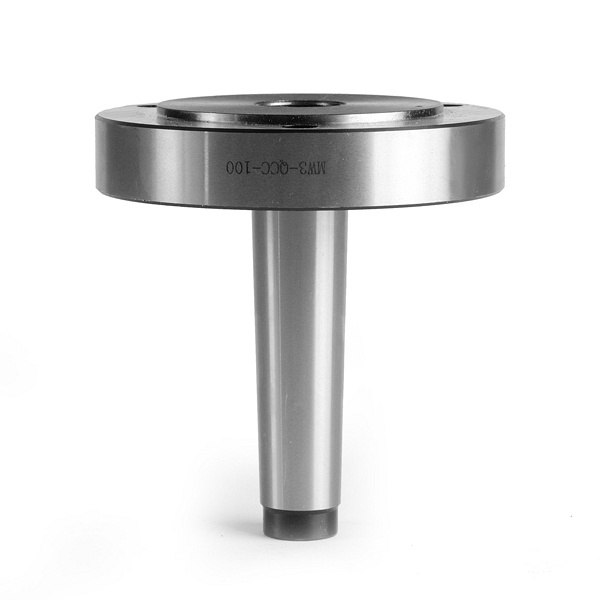

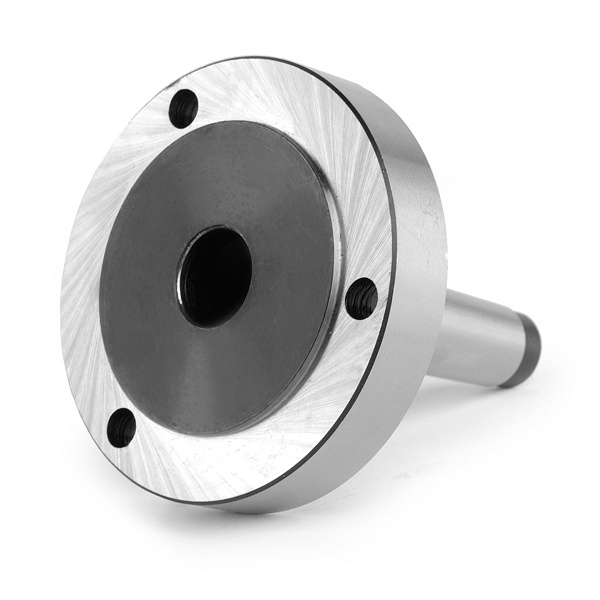

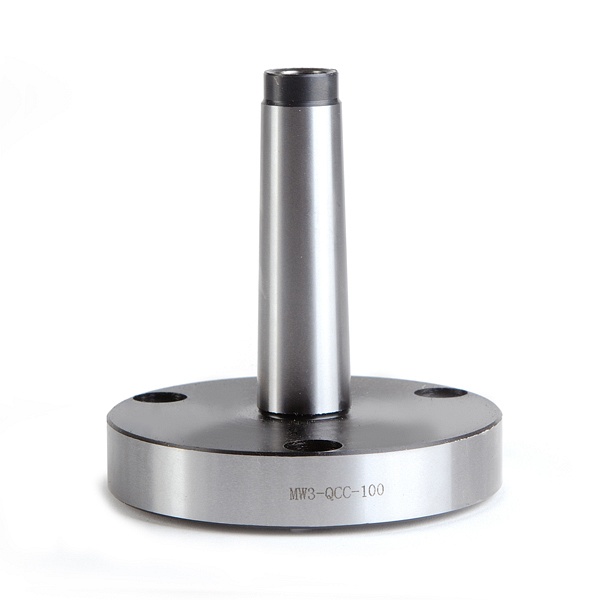

ADAPTER DO UCHWYTU 100mm

przejście na morsa 3











Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI







89



88










DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :





DLA ROZMIARU 100 mm

A - 84mm

E - 72mm
