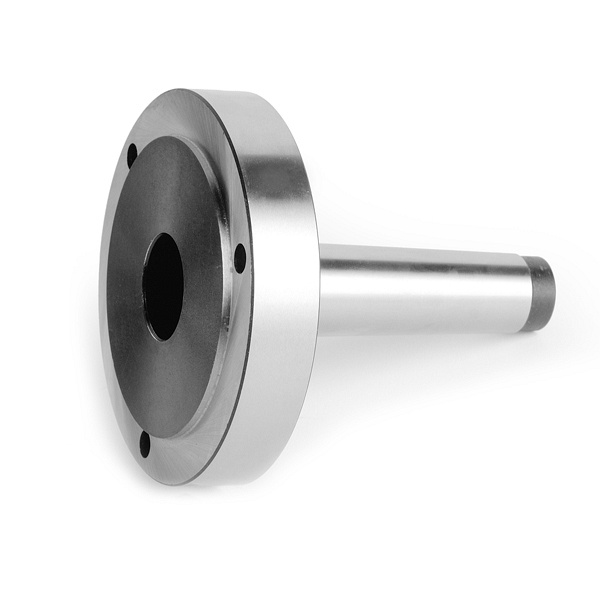

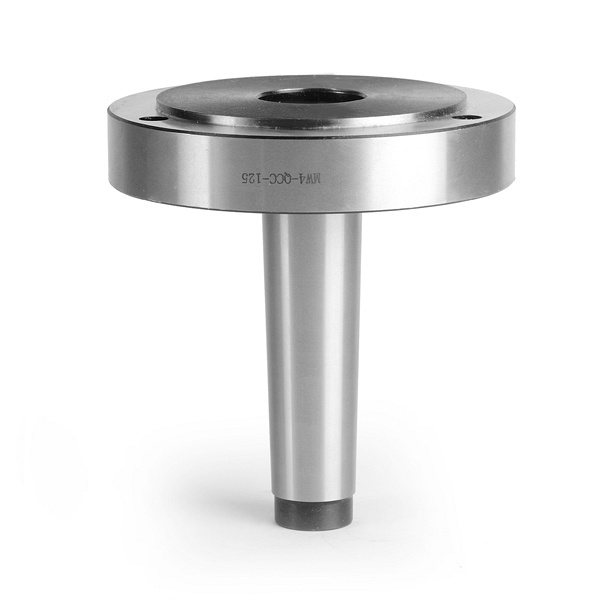

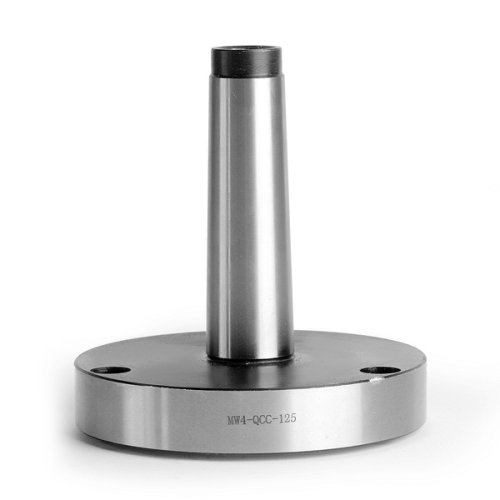

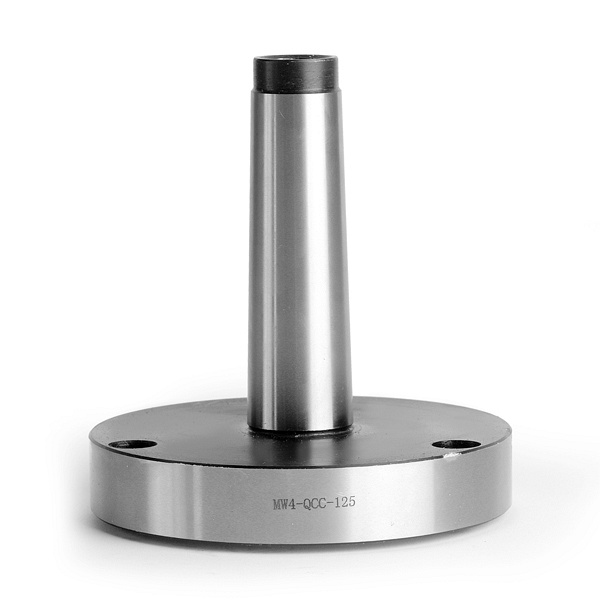

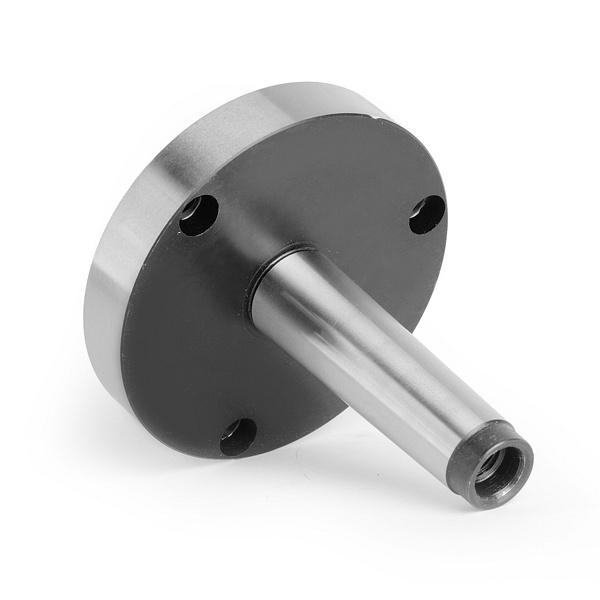

ADAPTER DO UCHWYTU 125mm przejście na morsa 4

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 125 mm

A - 108mm

E - 95mm
