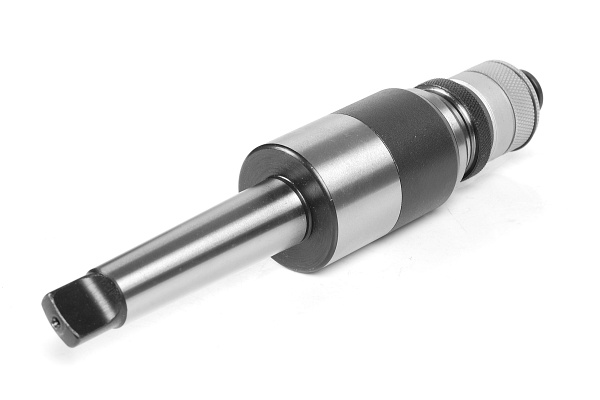

GŁOWICA GWINTUJĄCA , gwint M3 - M12, Morse 3

 Głowica gwintująca,

gwint M3 - M12, Morse 3





ZASTOSOWANIE :

- Głowice znajdują zastosowanie :

- podczas seryjnej pracy na wiertarkach, tokarkach,

frezarkach, obrabiarkach ze sterowaniem numerycznym CNC .



WŁAŚCIWOŚCI :

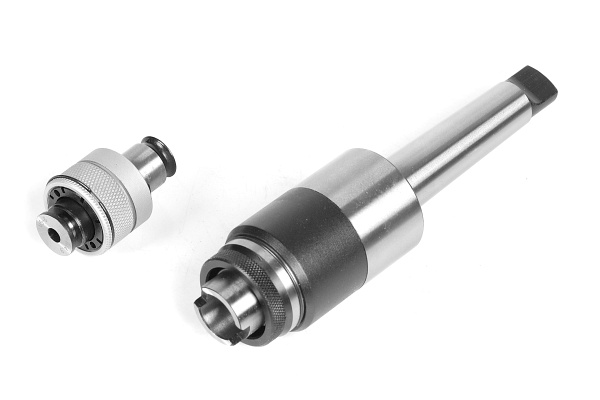

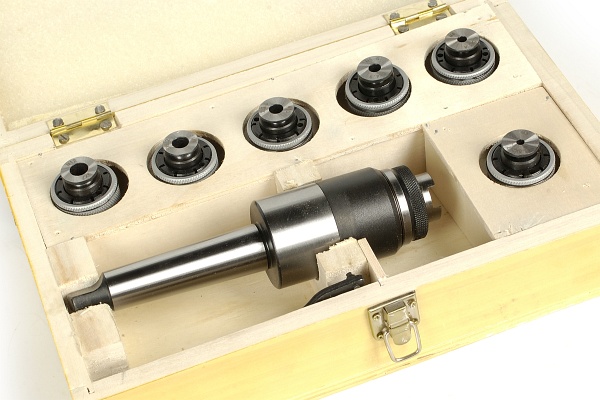

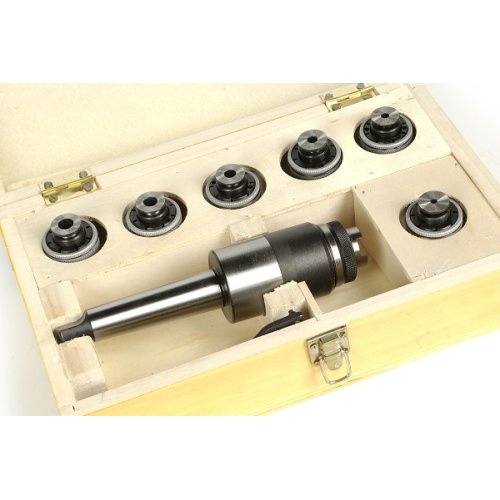

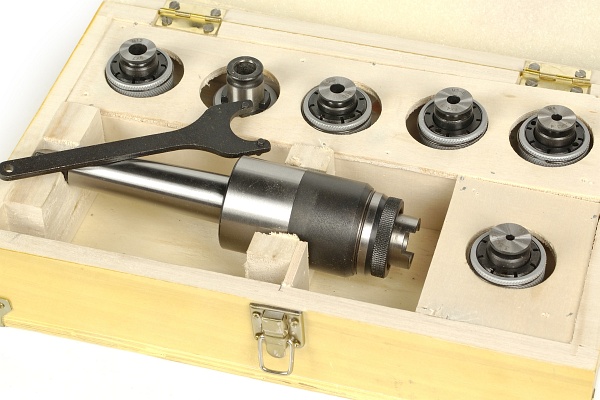

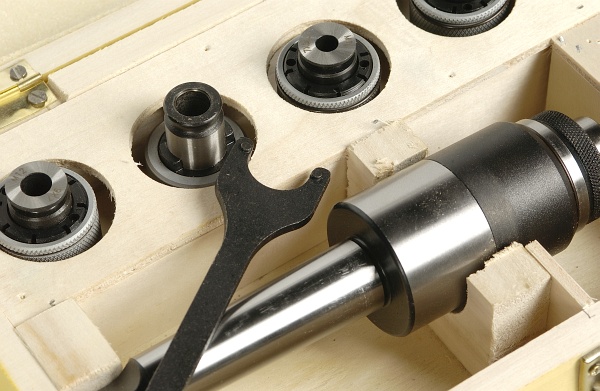

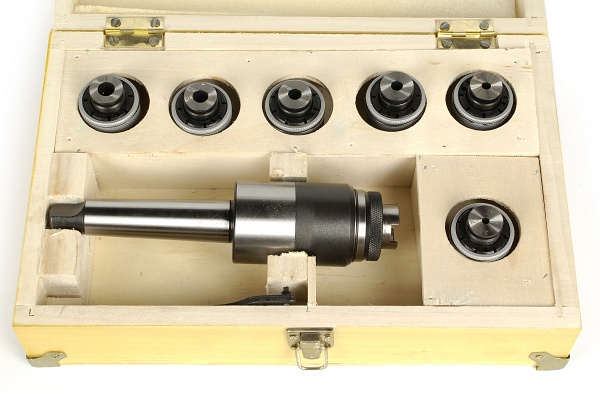

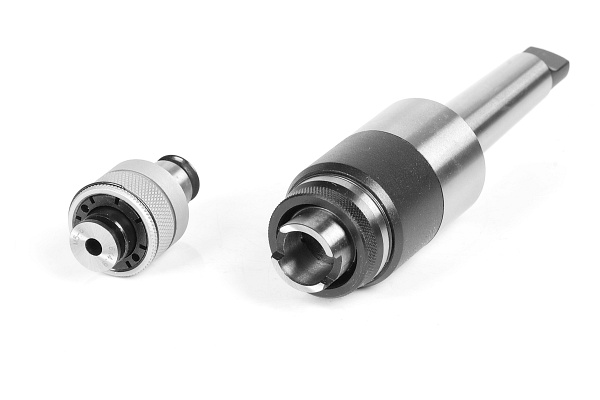

- Zestaw składa się z uchwytu zaciskowego i oprawek szybko mocujących

- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej podziałki gwintu

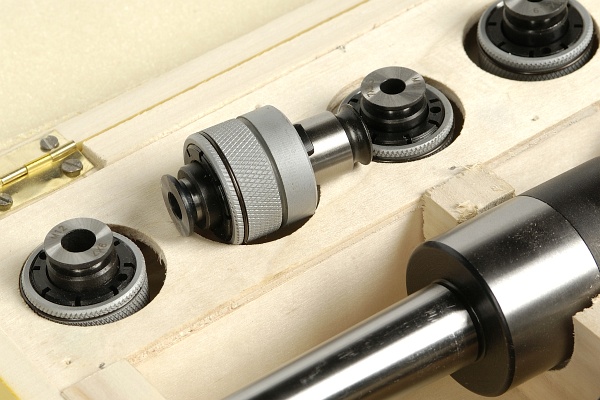

- Szybko wymienne wkładki wyposażone są mechanizm ochrony przed przeciążeniem (w celu zapobiegania złamaniu się gwintownika)

Poniżej wymiary gwintowników kompatybilne z urządzeniem :

3.5x2.7 , 4.5x3.4 , 6x4.9 , 8x6.2 , 7x5.5 , 9x7

DANE TECHNICZNE :





MOCOWANIE : MS3

D - 46mm

D1 - 23.825mm

d - 19 mm

L1 - 94mm

L - 191mm

Zakres gwintu : M3-M12

Moment obrotowy : 46.3 Nm

Waga: 1,28kg
