GŁOWICA GWINTUJĄCA , gwint M5 - M16, Morse 2



Głowica gwintująca,

gwint M5 - M16, Morse 2



ZASTOSOWANIE :

- Głowice znajdują zastosowanie :

- podczas seryjnej pracy na wiertarkach, tokarkach,

frezarkach, obrabiarkach ze sterowaniem numerycznym CNC .



WŁAŚCIWOŚCI :

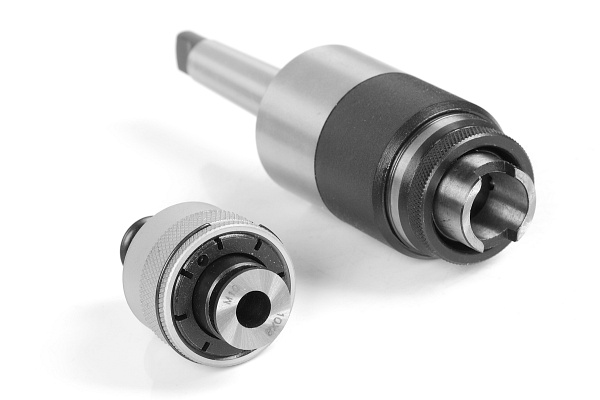

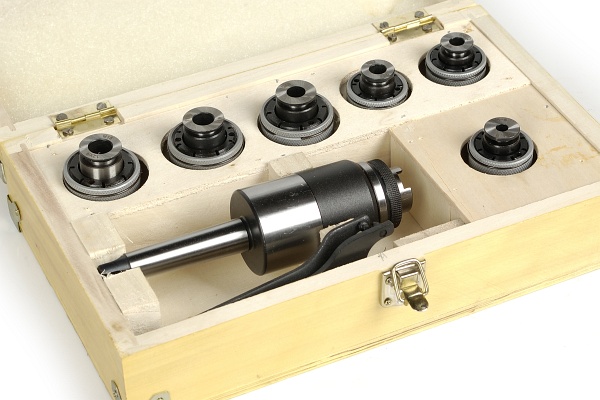

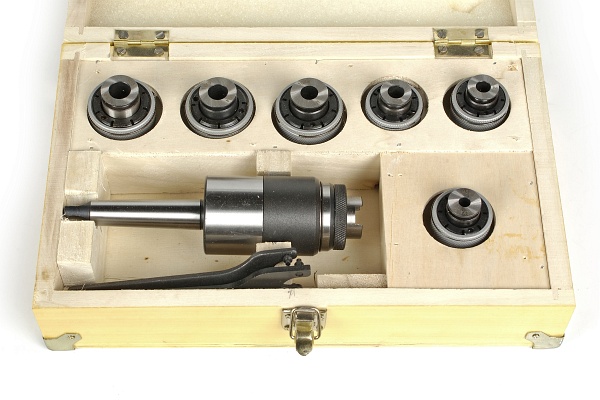

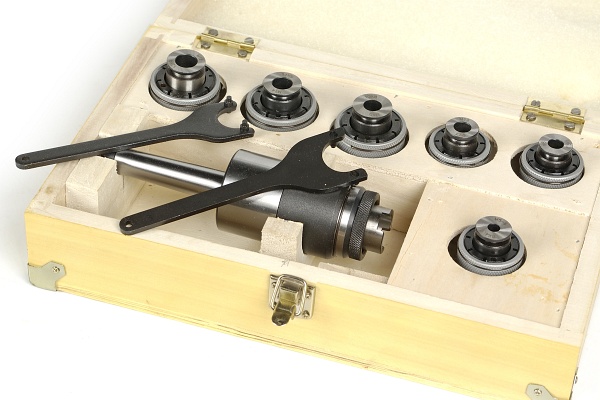

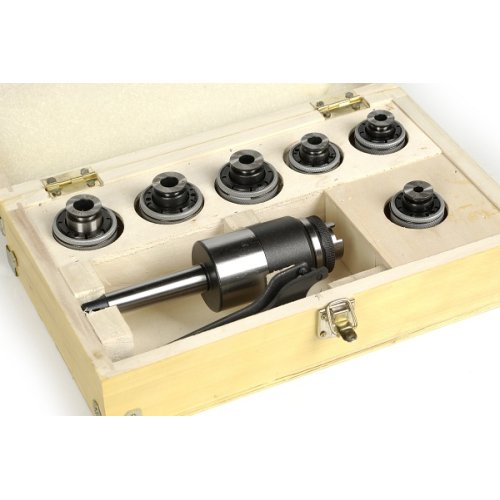

- Zestaw składa się z uchwytu zaciskowego i oprawek szybko mocujących

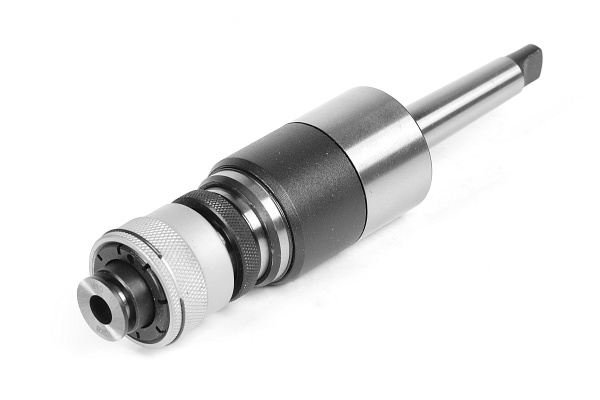

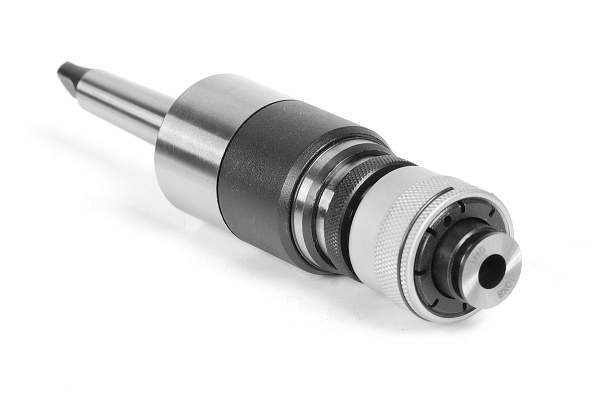

- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej podziałki gwintu

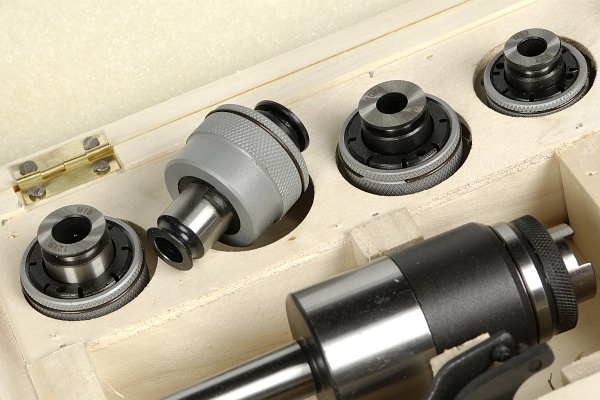

- Szybko wymienne wkładki wyposażone są mechanizm ochrony przed przeciążeniem (w celu zapobiegania złamaniu się gwintownika)

Poniżej wymiary gwintowników kompatybilne z urządzeniem :

6x4.9 ,  8x6.2,  10x8,  9x7 ,  11x9 ,12x9

DANE TECHNICZNE :





MOCOWANIE : MS2

D - 46mm

D1 - 17.780mm

d - 19 mm

L1 - 75mm

L - 171.5mm

Zakres gwintu : M5-M16

Moment obrotowy : 46.3 Nm

Waga: 1.08kg
