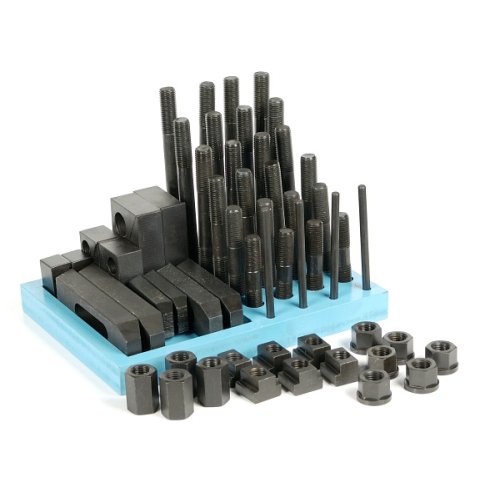

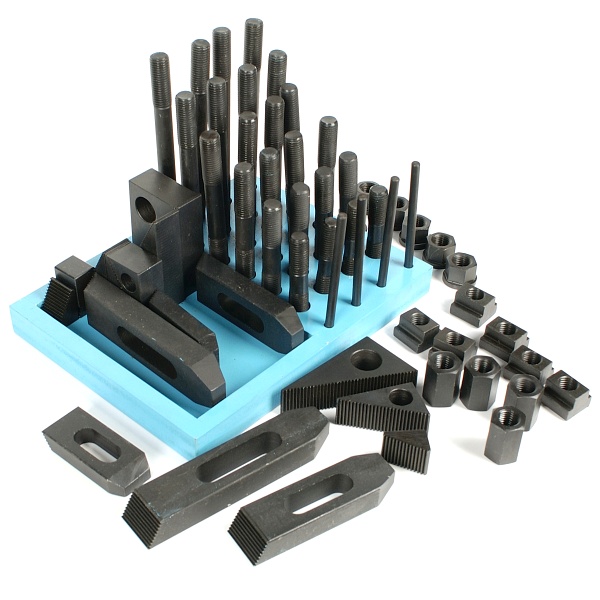

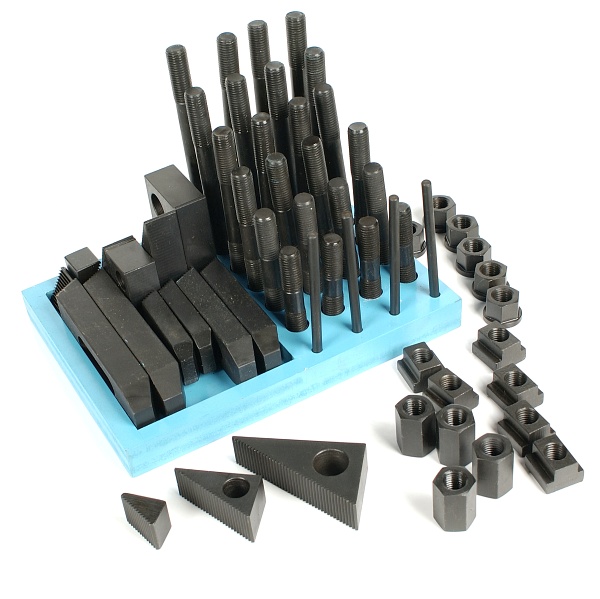

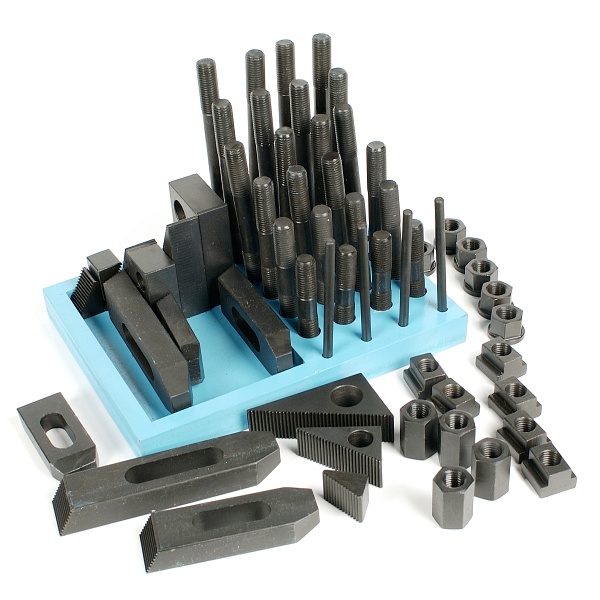

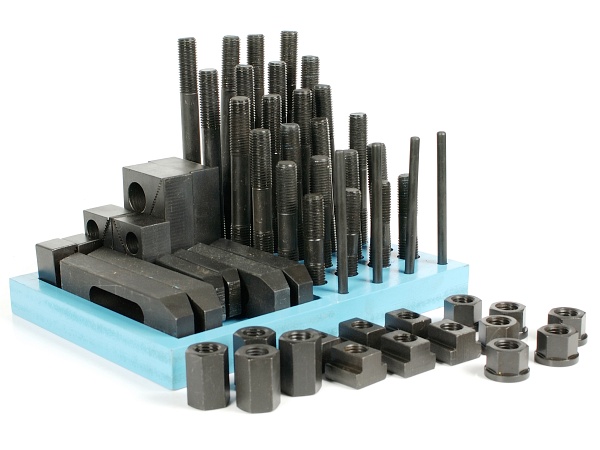

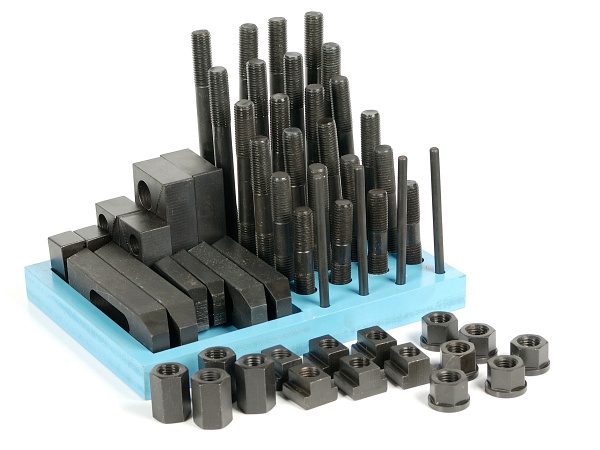

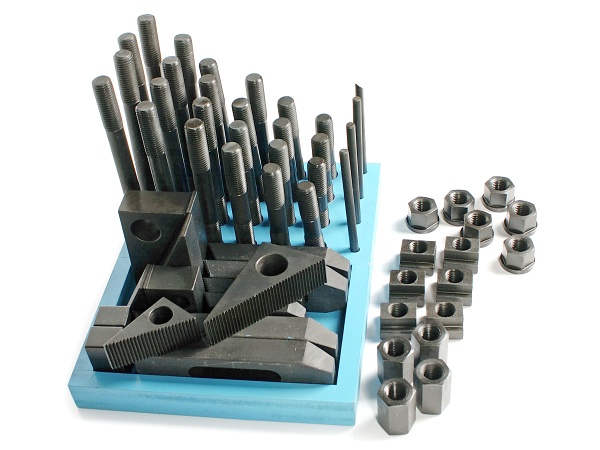

ŁAPY MOCUJĄCE - PŁYTKI DOCISKOWE ZESTAW 58szt. 20/22mm

Średnica szpilek w zestawie - 20mm

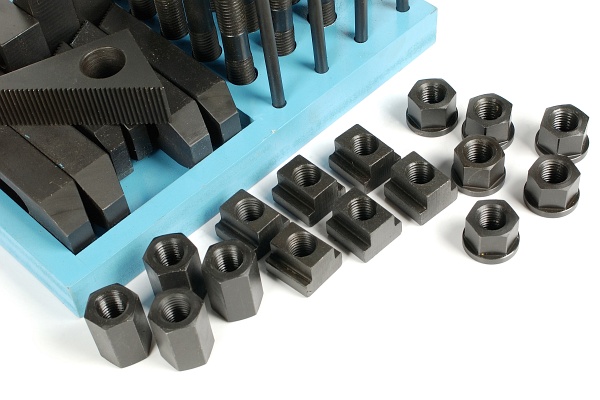

Nakrętka wydłużona 4 szt.













A - M20 ( gwint )



B- 30mm ( średnica )



C - 44mm (długość )



















Nakrętka kołnierzowa 6 szt













A - M20 ( gwint )



B- 30mm



C - 37mm



D - 26mm



E - 6mm



















Nakrętka T-owa 6 szt.





















A - M20 ( gwint )



B- 25mm



C - 21mm



D - 35mm



E - 34mm



F - 13mm



G - 5,6mm

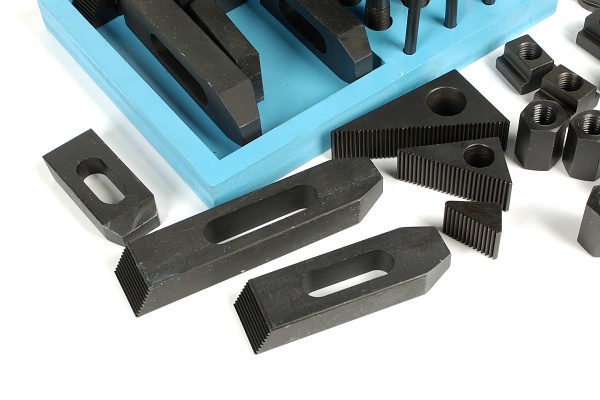

Podpora ząbkowana - Klocek podporowy,



schodkowy( 3 modele po 4 szt ) - 12 szt.







model nr1.















A - 28mm ,



B- 112mm ,



C - 67mm ,



D - 32mm ,







model nr2.











A - 20mm



B- 73mm



C - 44mm



D - 32mm















model nr3.











A - 26mm



B - 39mm



C - 31mm























Łapa dociskowa ząbkowana ( 3 modele po 2 szt ) - razem 6 szt.



model nr1.











A - 87mm



B - 17mm



C - 12mm



D - 30mm



E - 44mm



F - 20mm



G - 51mm



H - 88mm



I - 101mm



J - 19mm











model nr2.















A - 125mm



B - 25mm



C - 16mm



D - 26mm



E - 44mm



F - 21mm



G - 64mm



H - 131mm



I - 147mm



J - 25mm











model nr3.















A - 170mm



B - 28mm



C - 17mm



D - 22mm



E - 44mm



F - 22mm



G - 86mm



H - 181mm



I - 197mm



J - 28mm

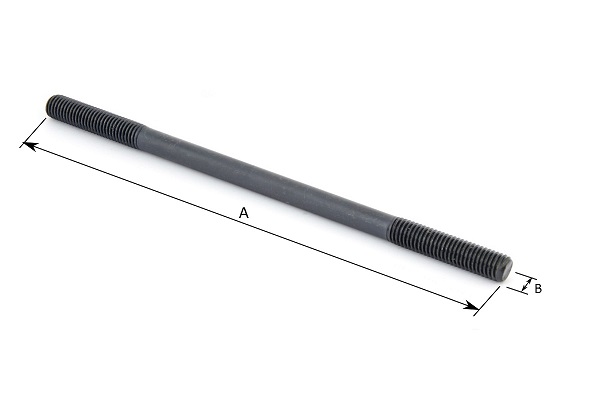

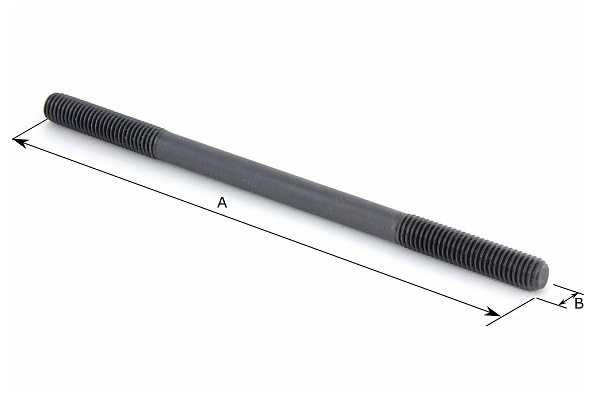

Śruba dwustronna 3' - 4szt.













A - 100mm



B - M20 ( długość gwintu 40mm)















Śruba dwustronna 4' - 4szt.













A - 125mm



B - M20 ( długość gwintu 40mm)











Śruba dwustronna 5' - 4szt.













A - 150mm



B - M20 ( długość gwintu 50mm)











Śruba dwustronna 6' - 4szt.













A - 177mm



B - M20 ( długość gwintu 55mm)











Śruba dwustronna7' - 4szt.













A - 201mm



B - M20 ( długość gwintu 50mm)



























Śruba dwustronna 8' - 4szt.



















A - 225mm



B - M20 ( długość gwintu 55mm)

nr. kat 10990
