ADAPTER DO UCHWYTU 160mm przejście na morsa 4

ADAPTER DO UCHWYTU 160mm przejście na  morsa 4
Kod towaru: 10945
Cena: 390,00 zł z VAT 317,07 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

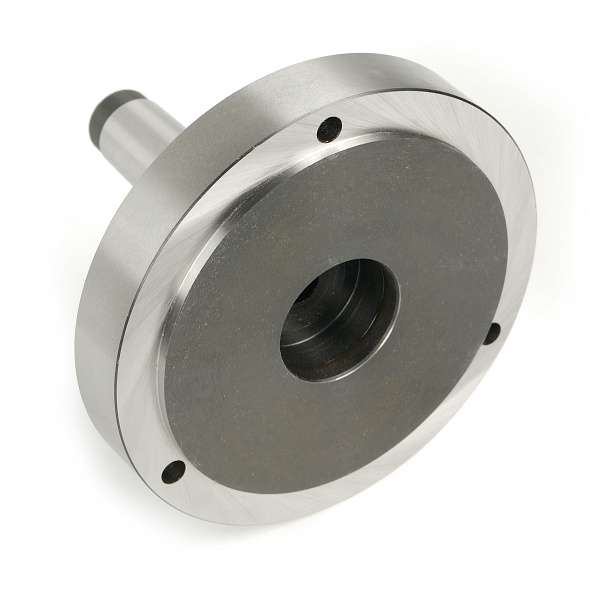

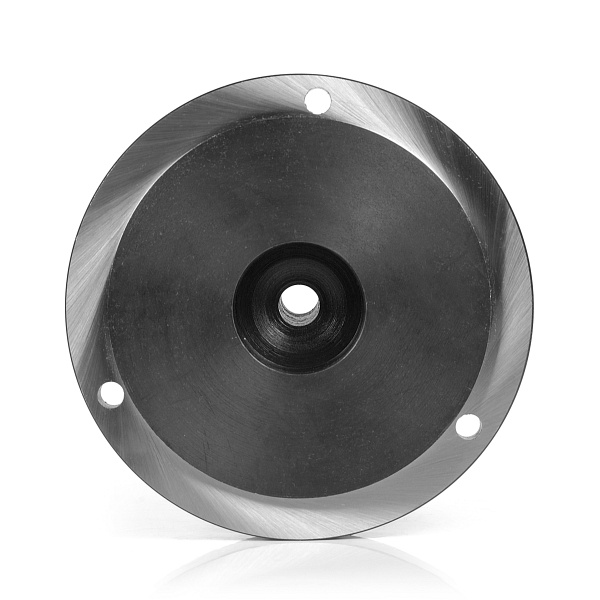

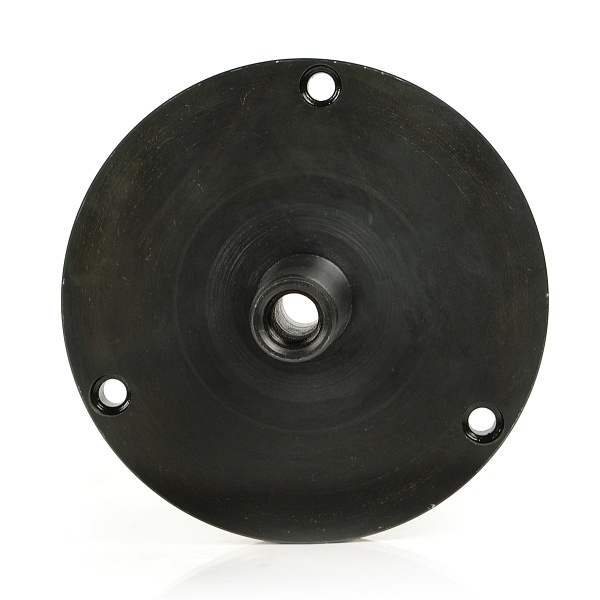

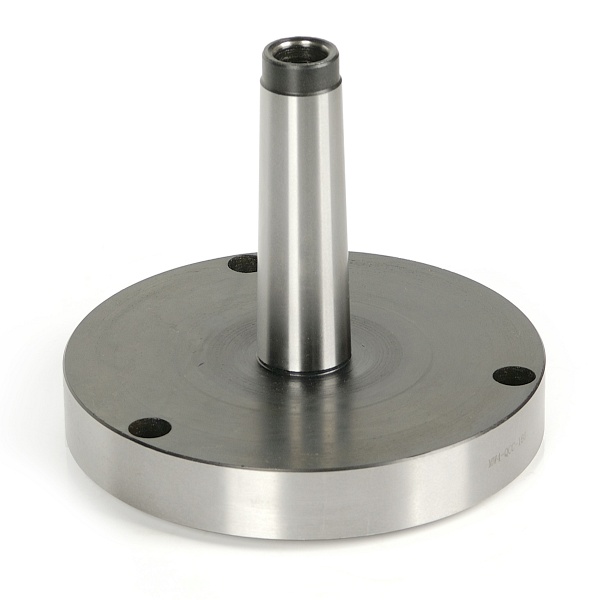

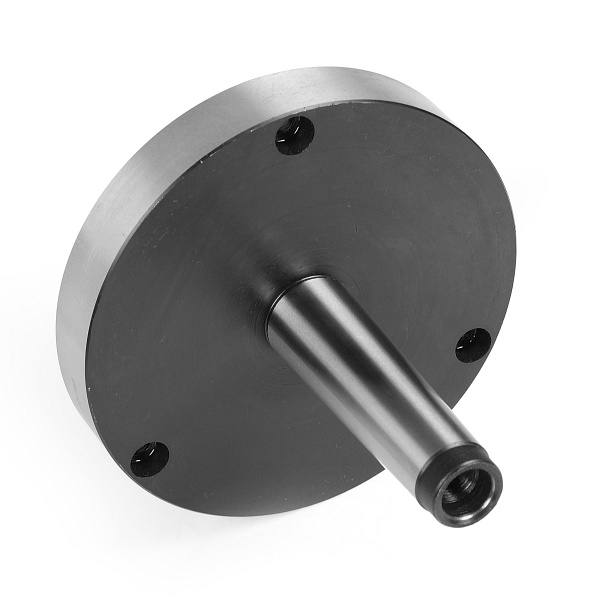

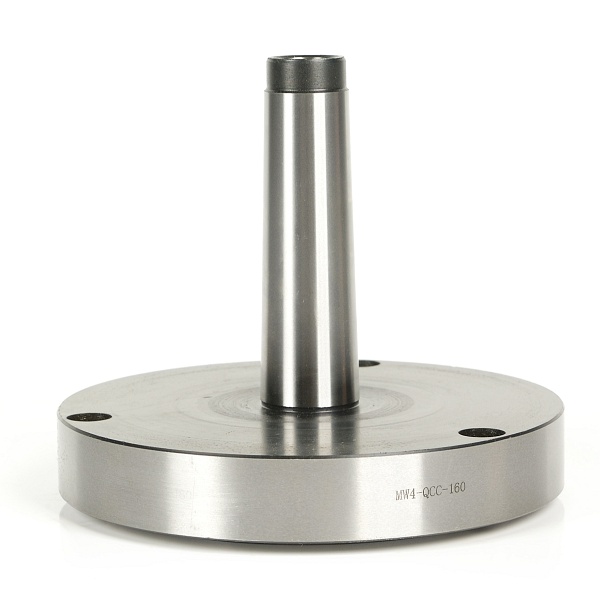

ADAPTER DO UCHWYTU 160mm

przejście na morsa 4











Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI







89



88











DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



 243



DLA ROZMIARU 160mm

A - 142mm

E - 130mm
