ADAPTER DO UCHWYTU 160mm przejście na morsa 5

ADAPTER DO UCHWYTU 160mm przejście na  morsa 5
Kod towaru: 10944
Cena: 450,00 zł z VAT 365,85 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

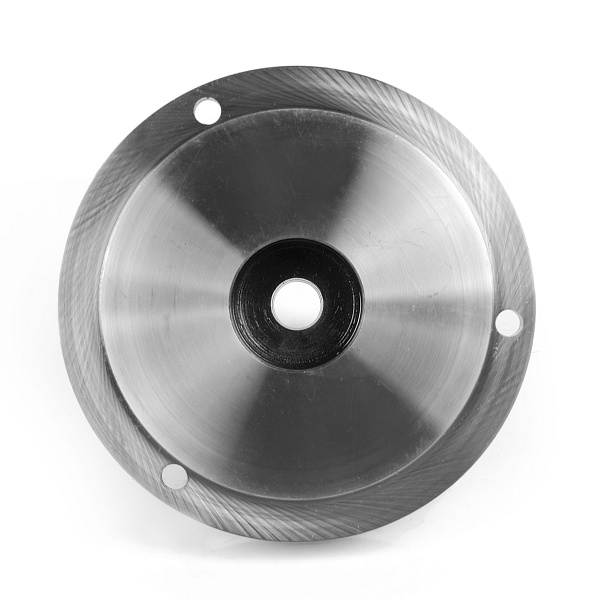

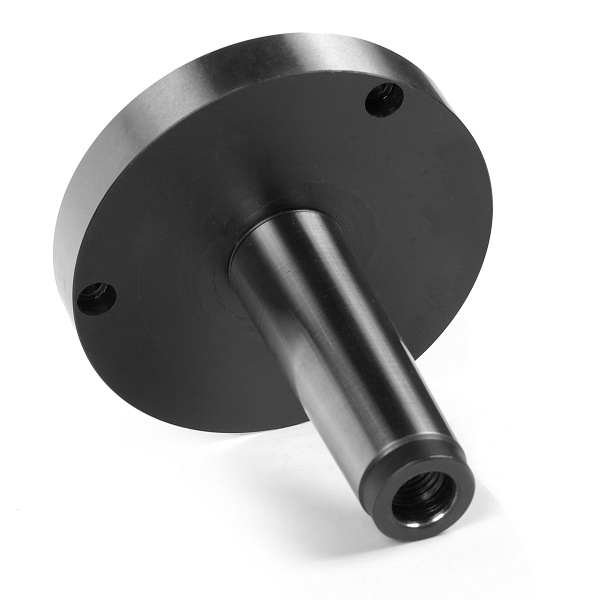

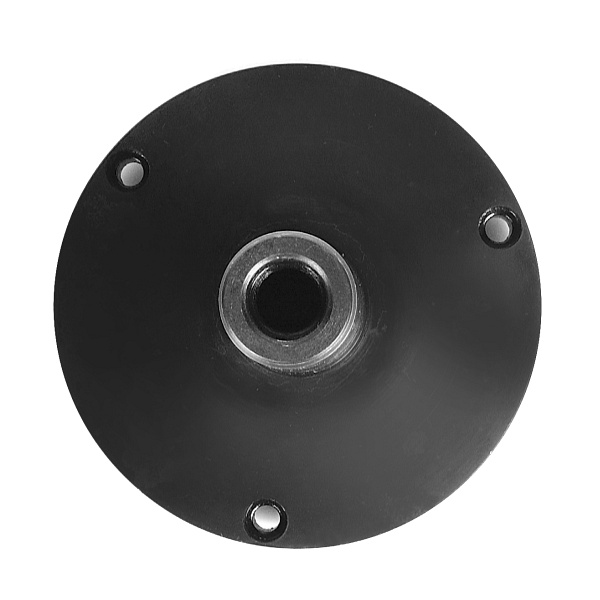

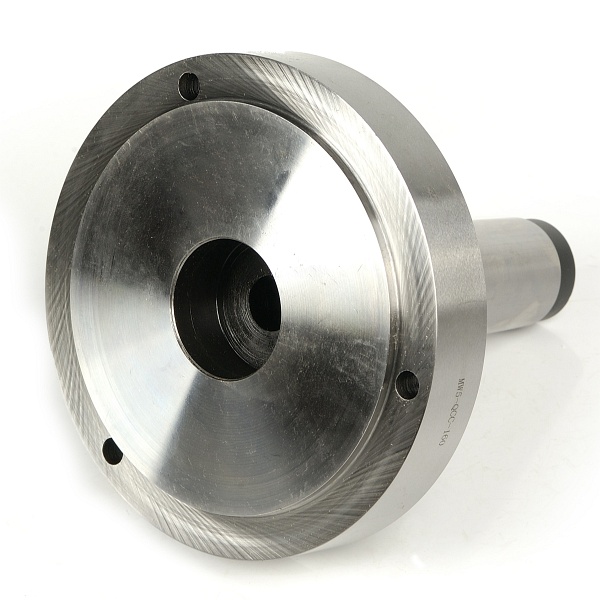

ADAPTER DO UCHWYTU 160mm

przejście na morsa 5











Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI






89



88







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :





DLA ROZMIARU 160mm

A - 142mm

E - 130mm
