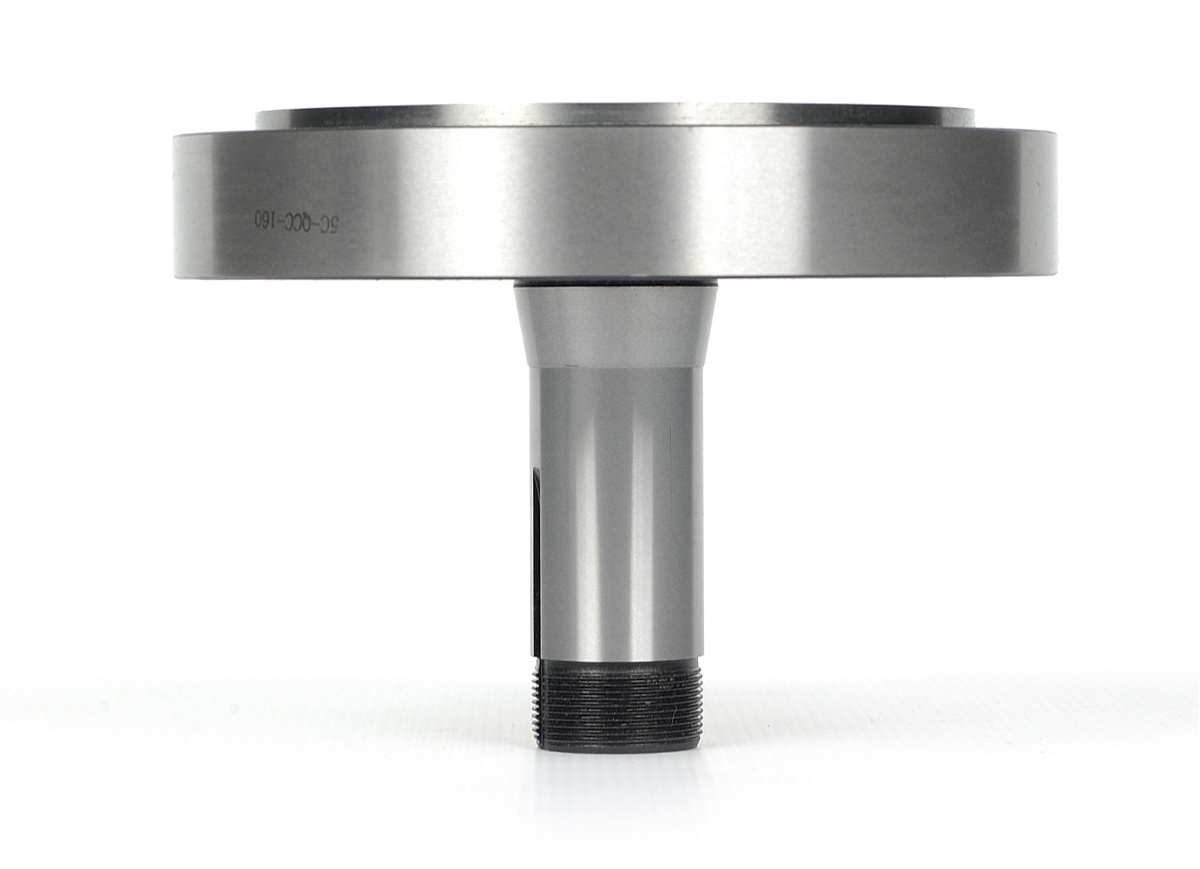

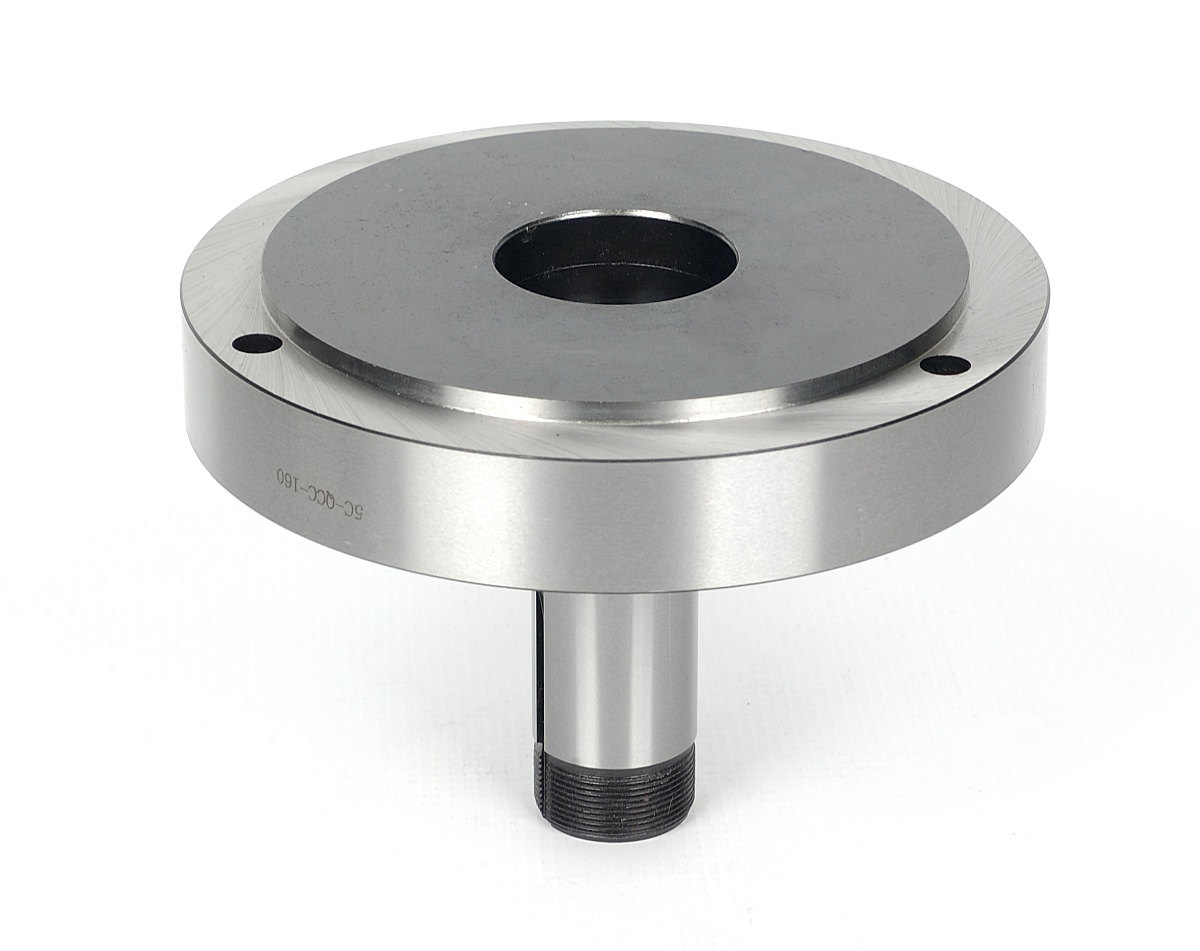

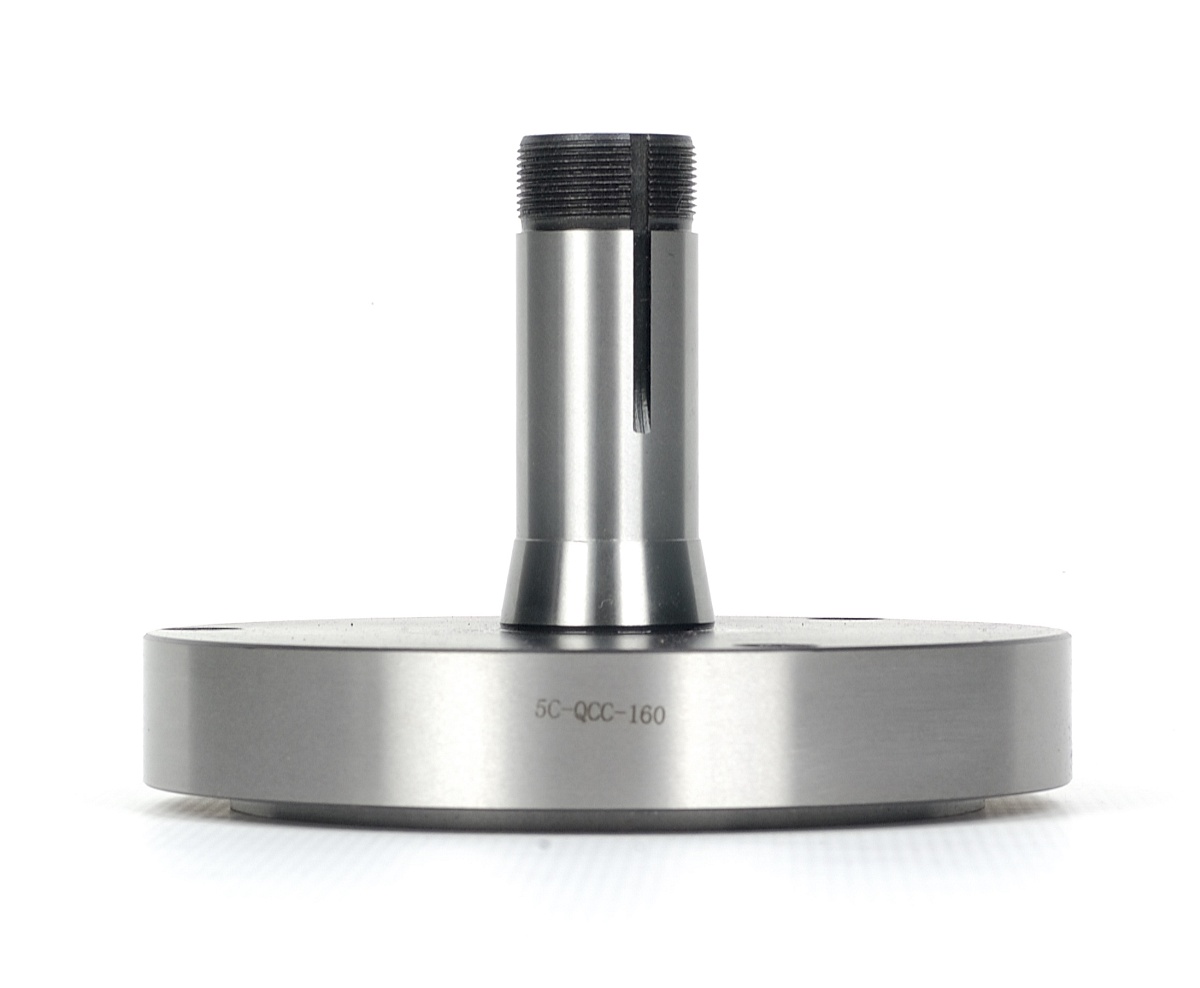

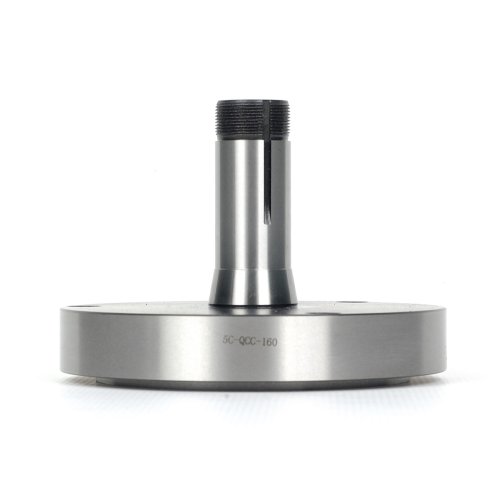

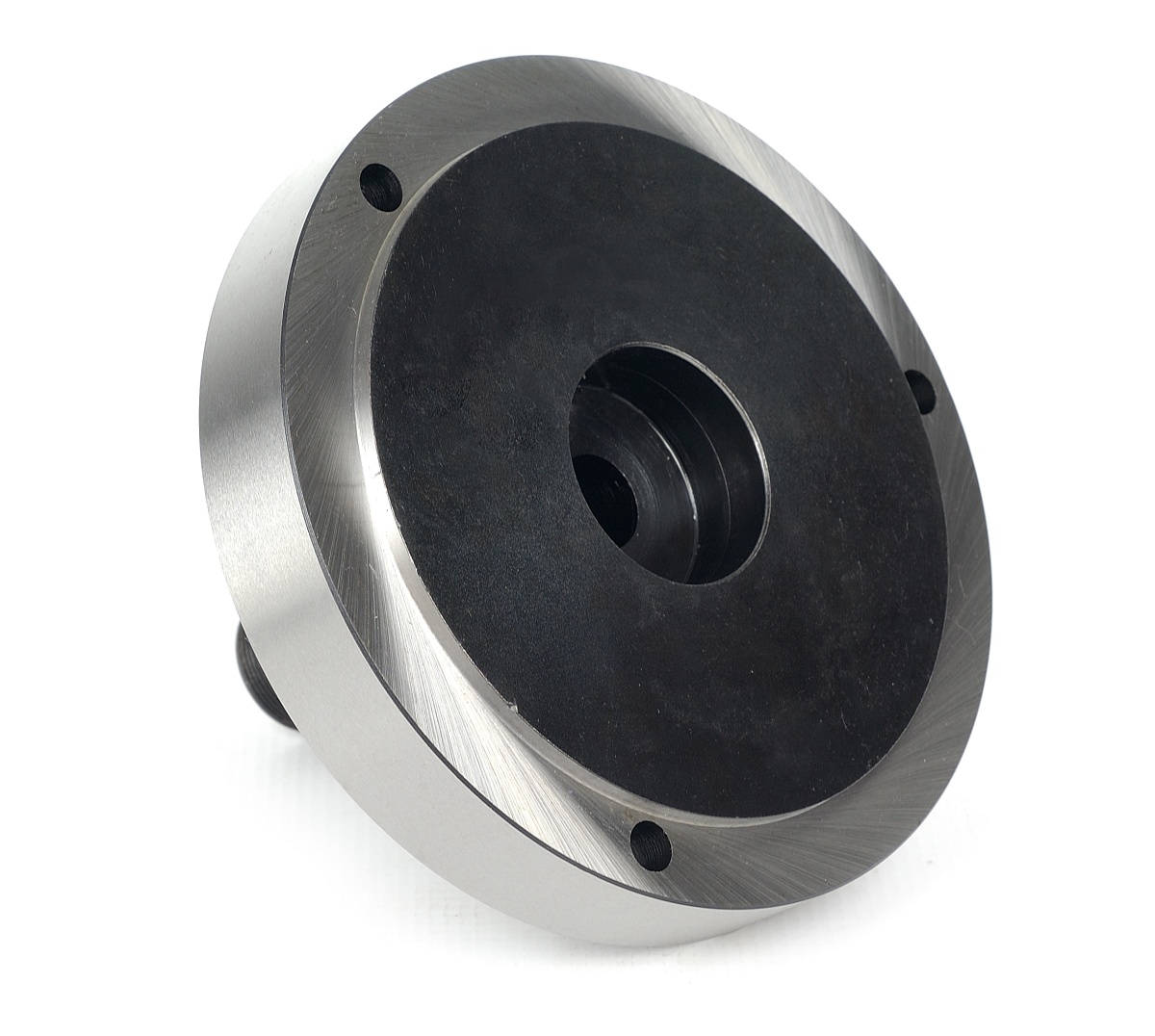

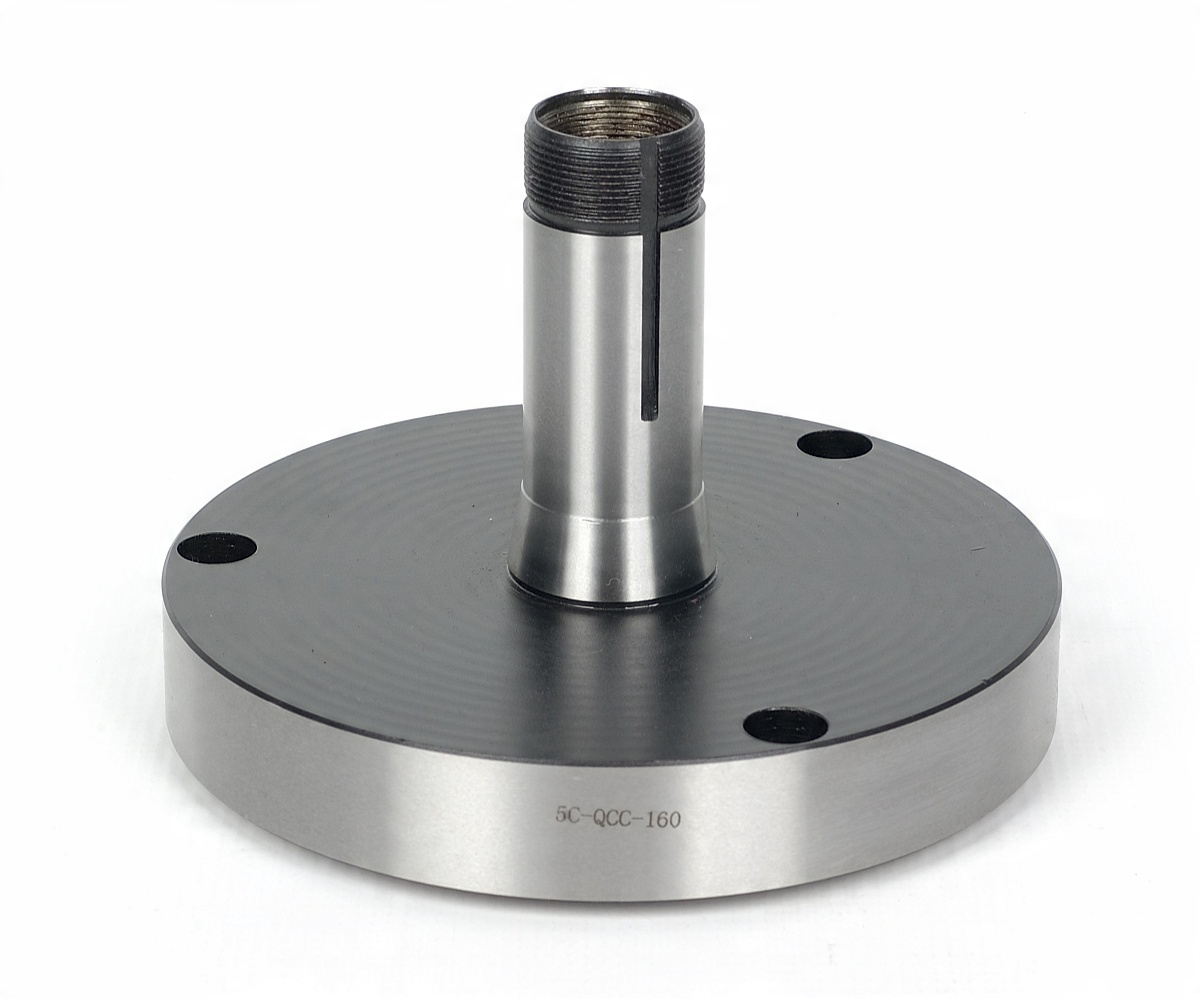

ADAPTER DO UCHWYTU 160mm na 5C

Obok podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

W tabeli proszę odszukać wymiaru 160mm. Aukcja dotyczy tego wymiaru.

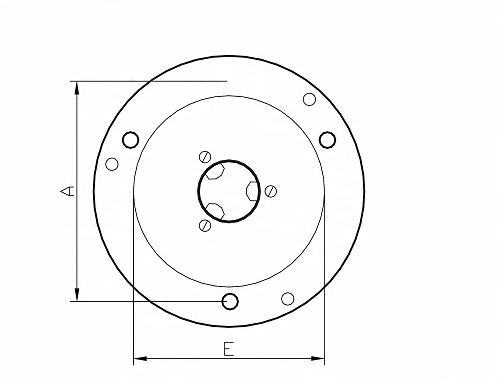

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 160mm

A - 142mm

E - 130mm
