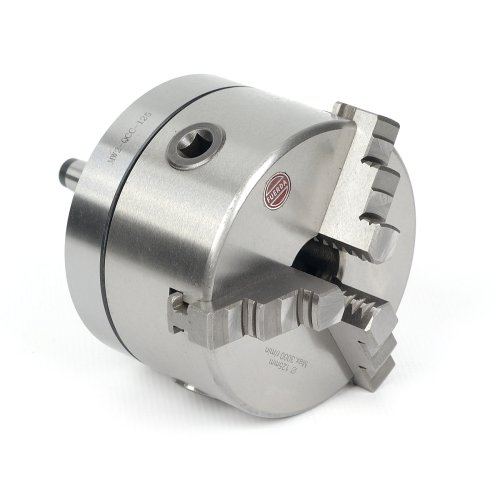

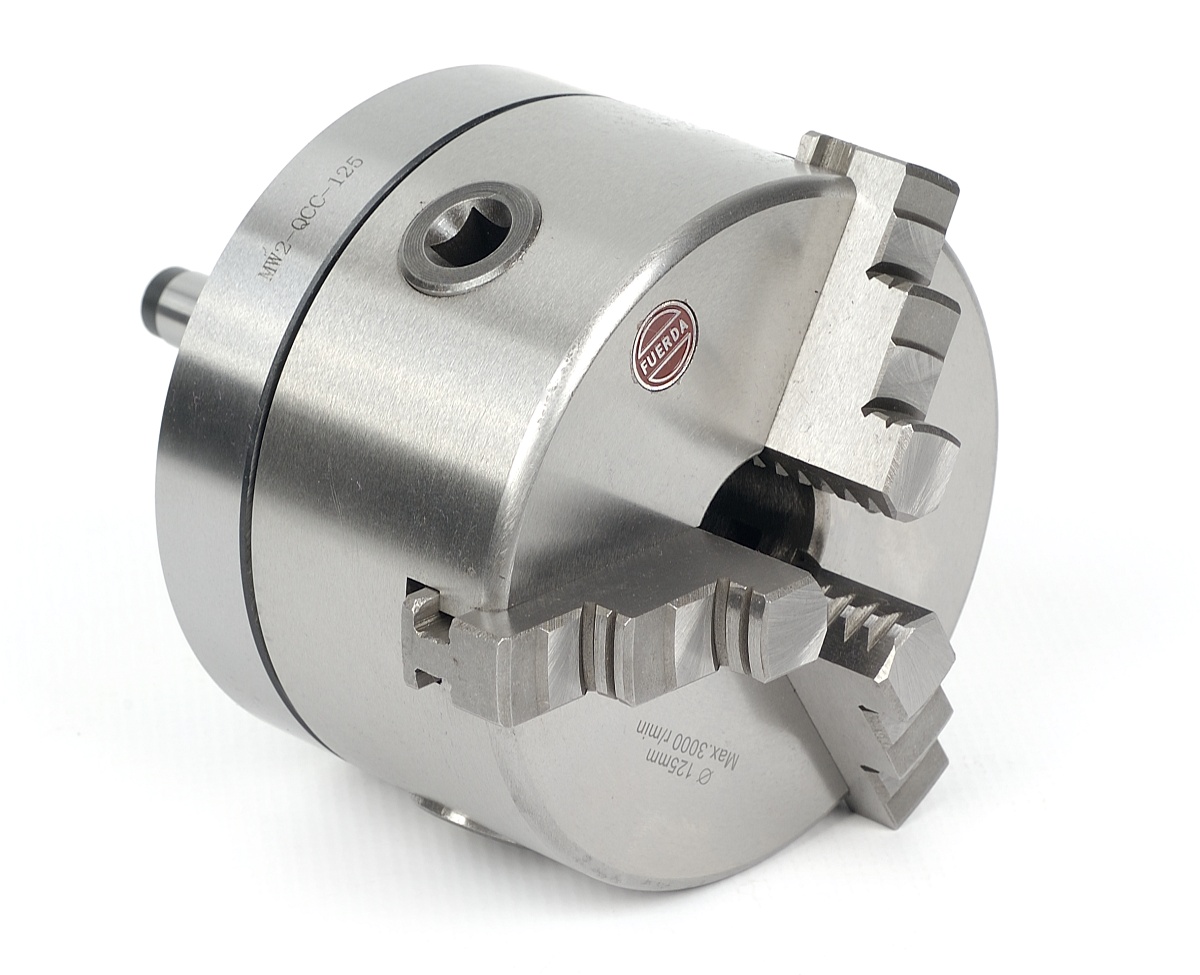

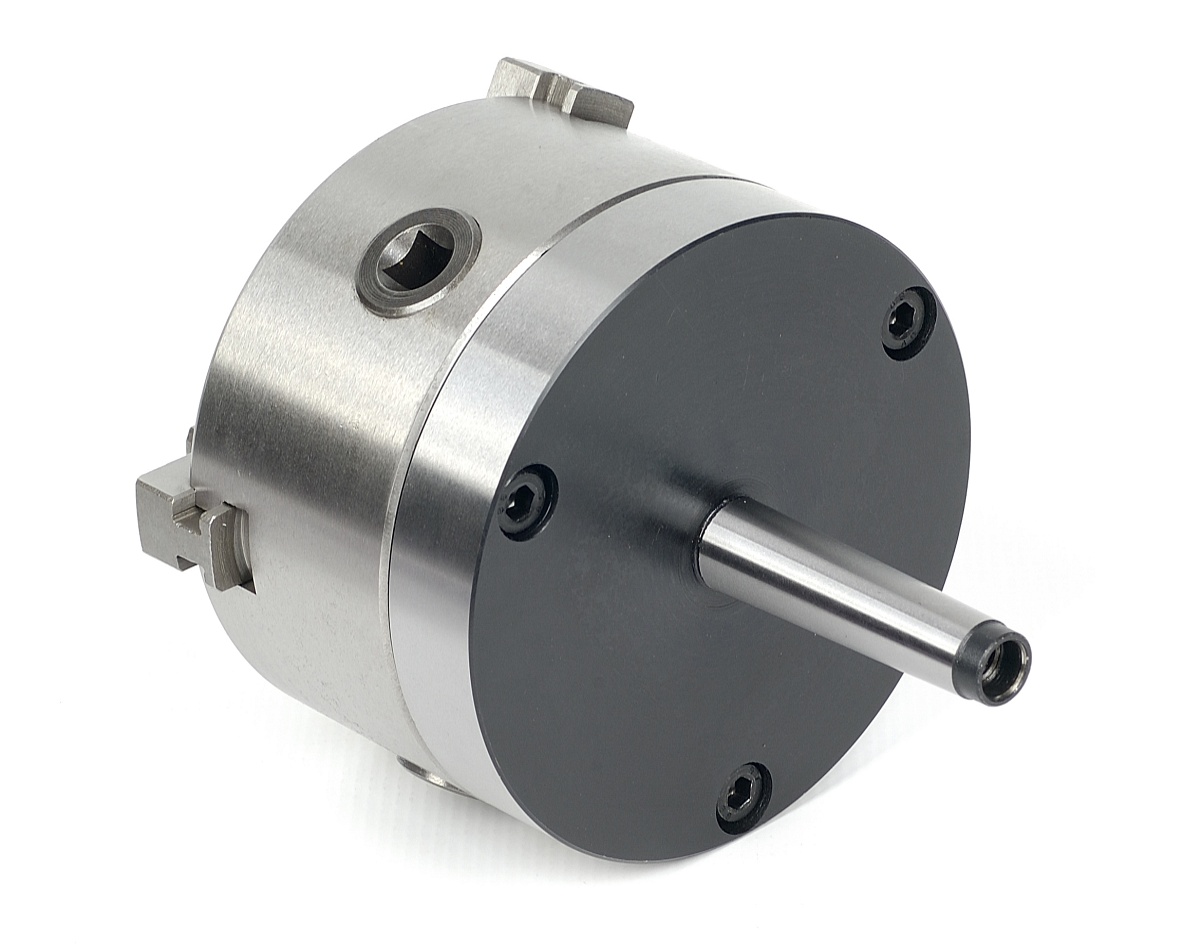

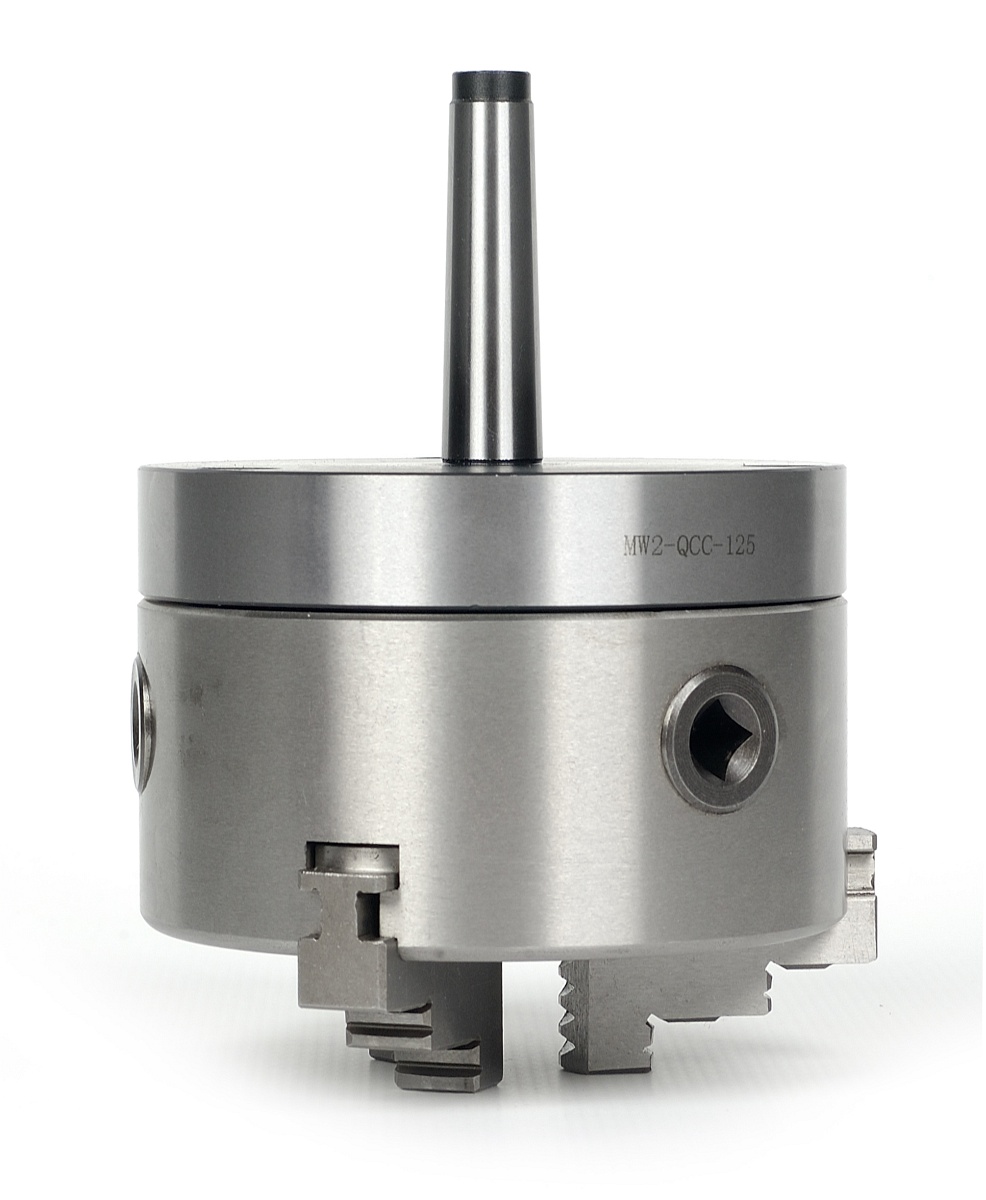

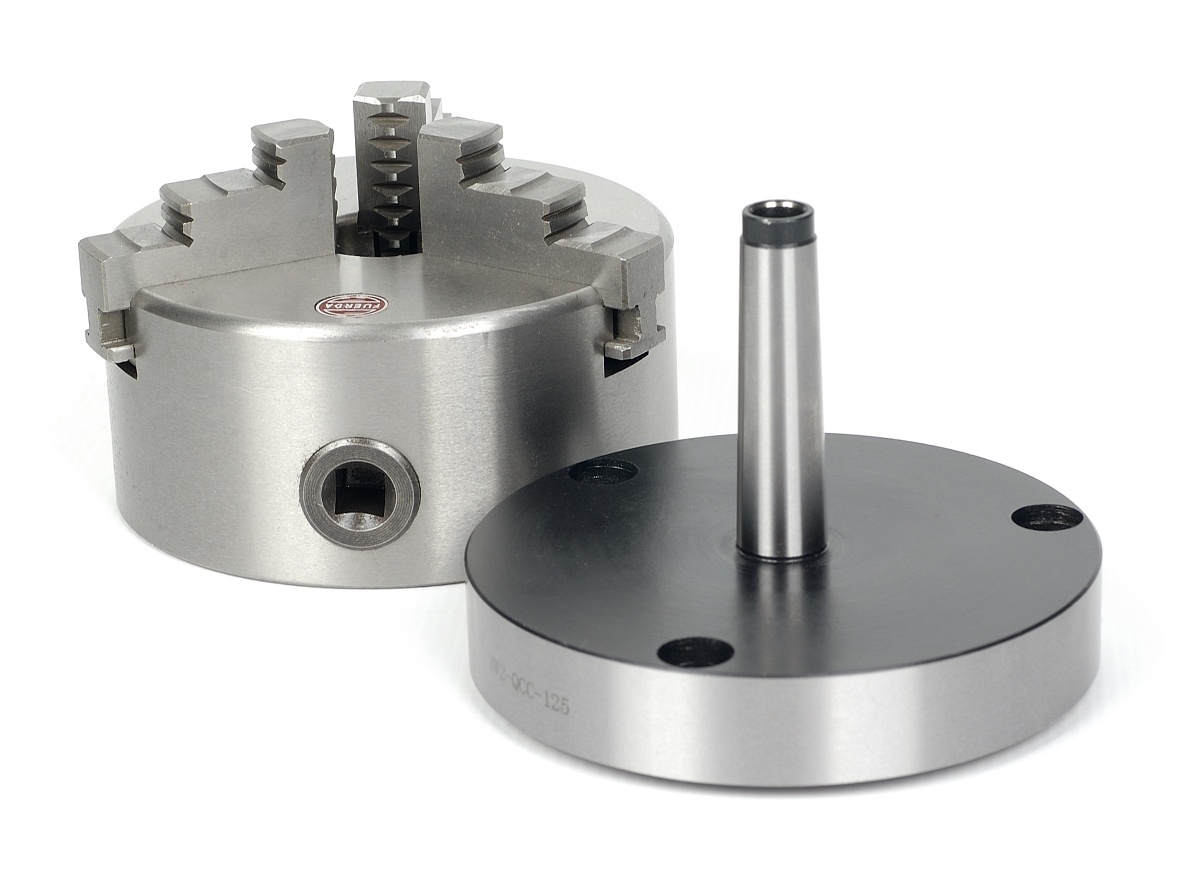

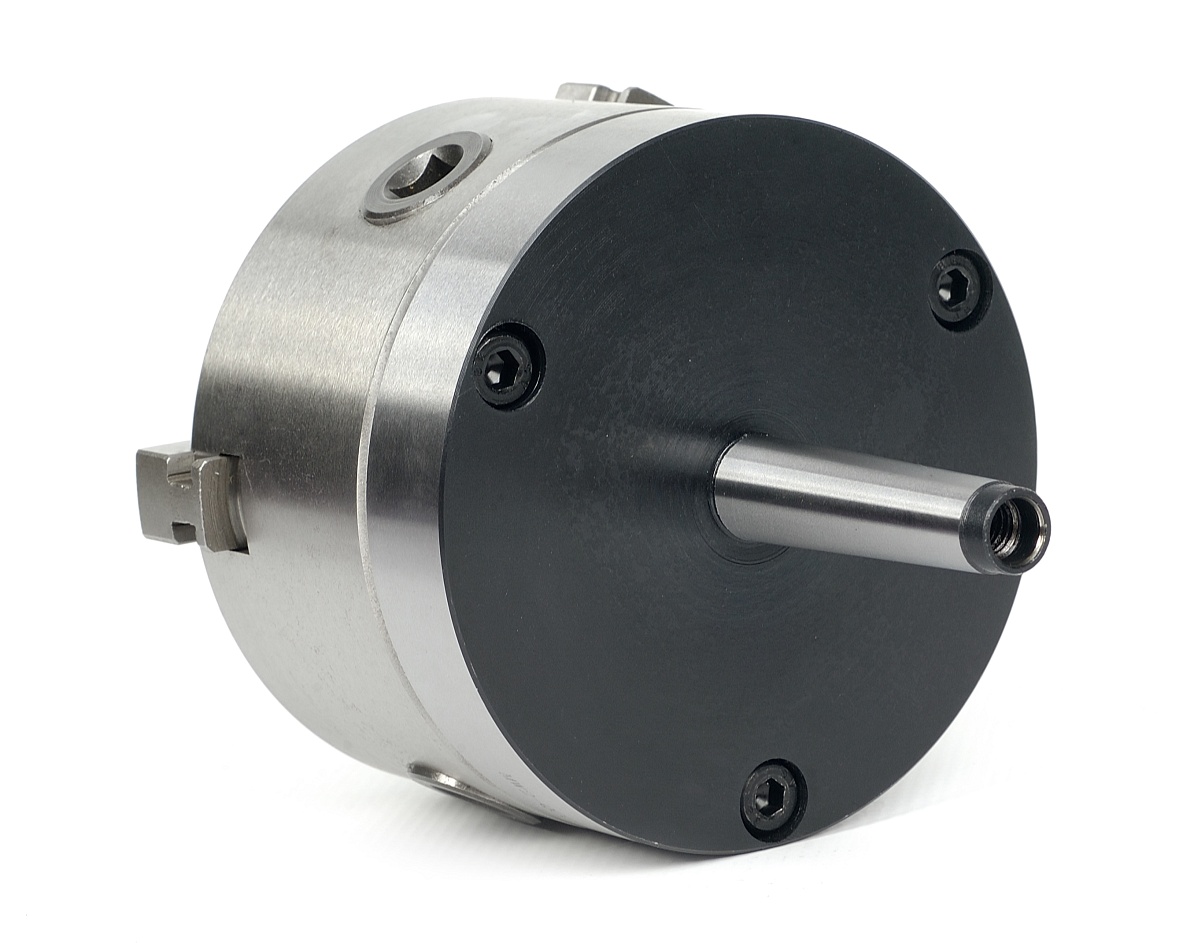

UCHWYT TOKARSKI 125mm MORSE 2

UCHWYT TOKARSKI 125mm MORSE 2
Kod towaru: 11614 + 07490
Cena: 750,00 zł z VAT 609,76 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

UCHWYT TOKARSKI 125mm

z przejściem z morsa 2



( w zestawie znajdują się  2 kpl. szczęk :

zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )











Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI







89



88









DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :





DLA ROZMIARU 125 mm

A - 108mm

E - 95mm
