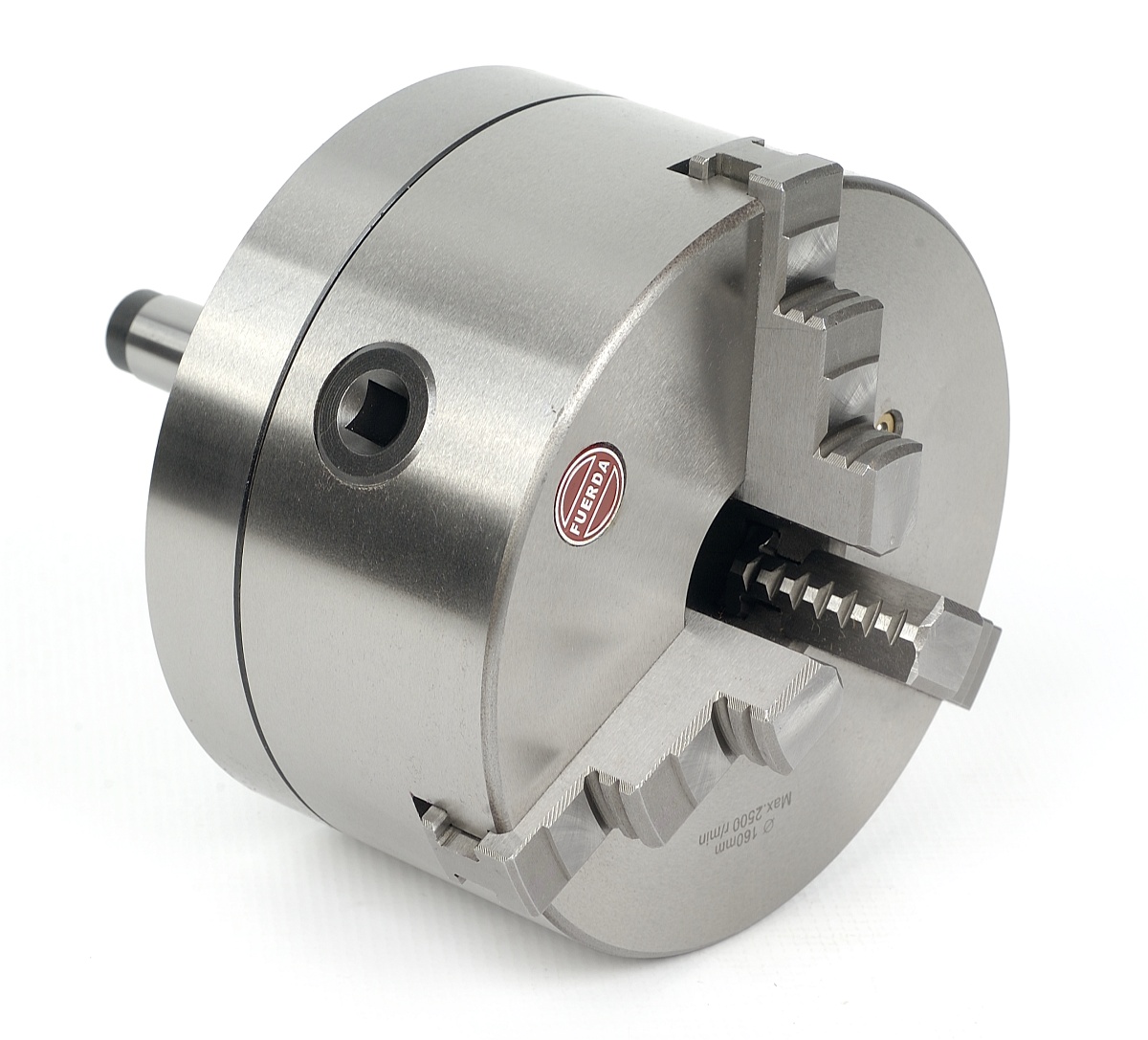

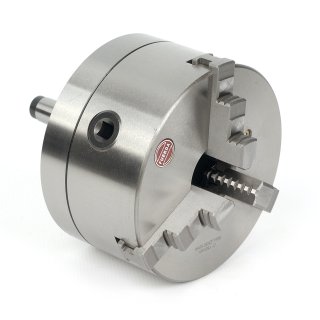

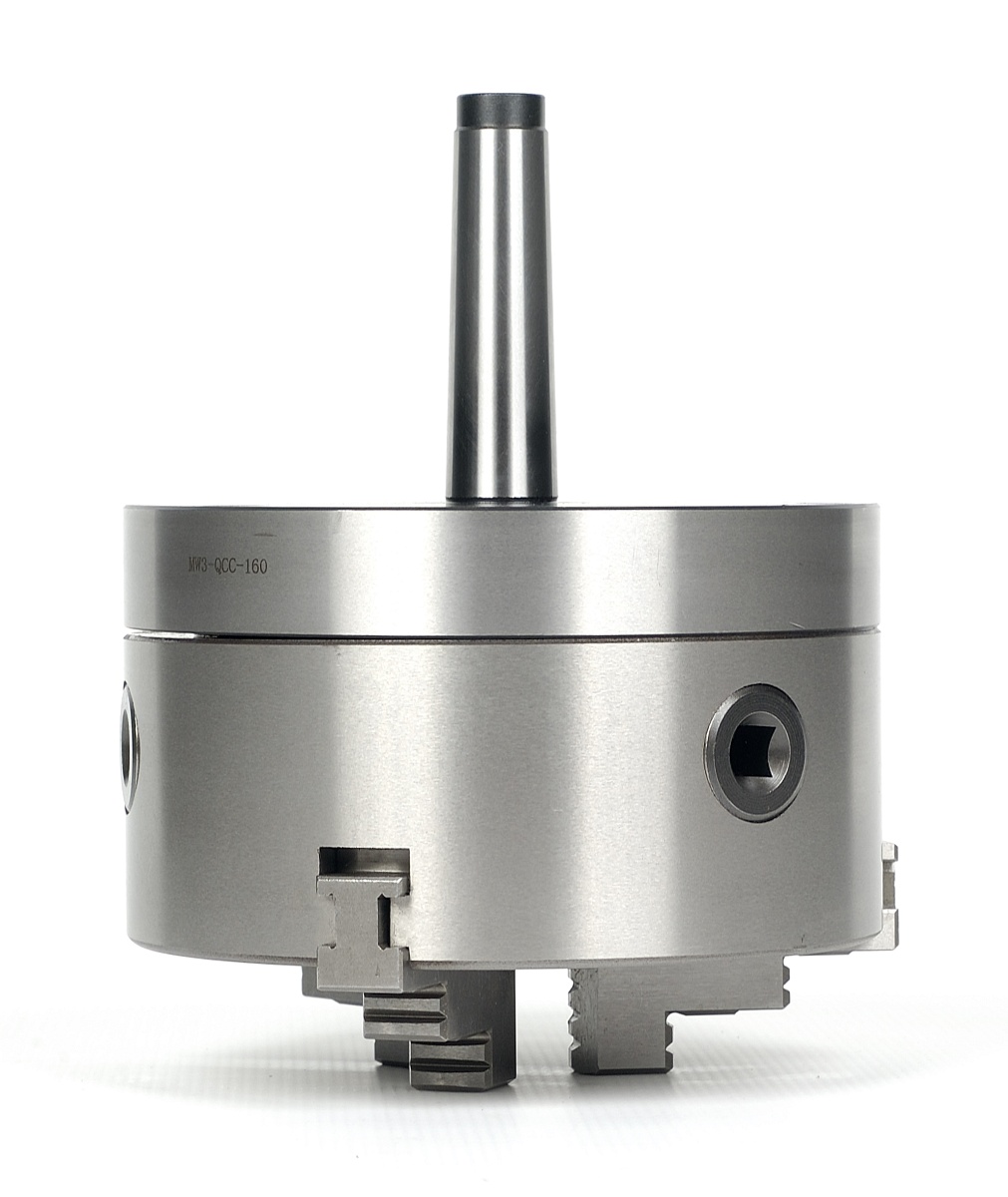

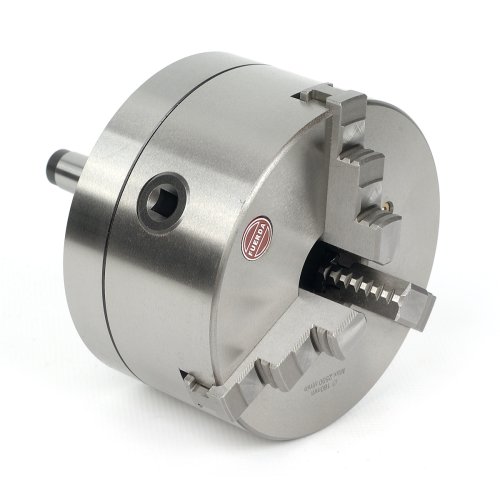

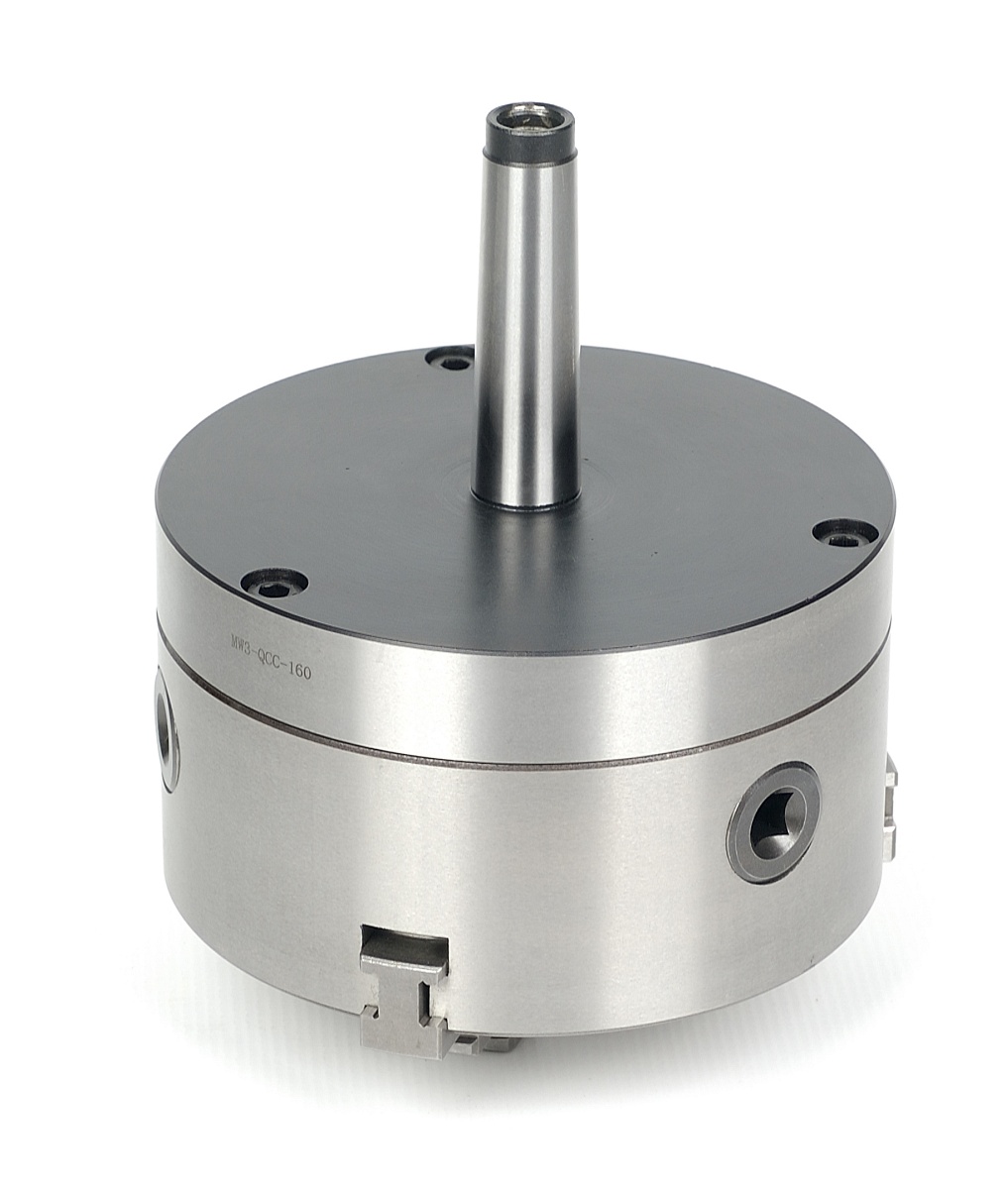

UCHWYT TOKARSKI 160mm MORSE 3

( w zestawie znajdują się  2 kpl. szczęk :

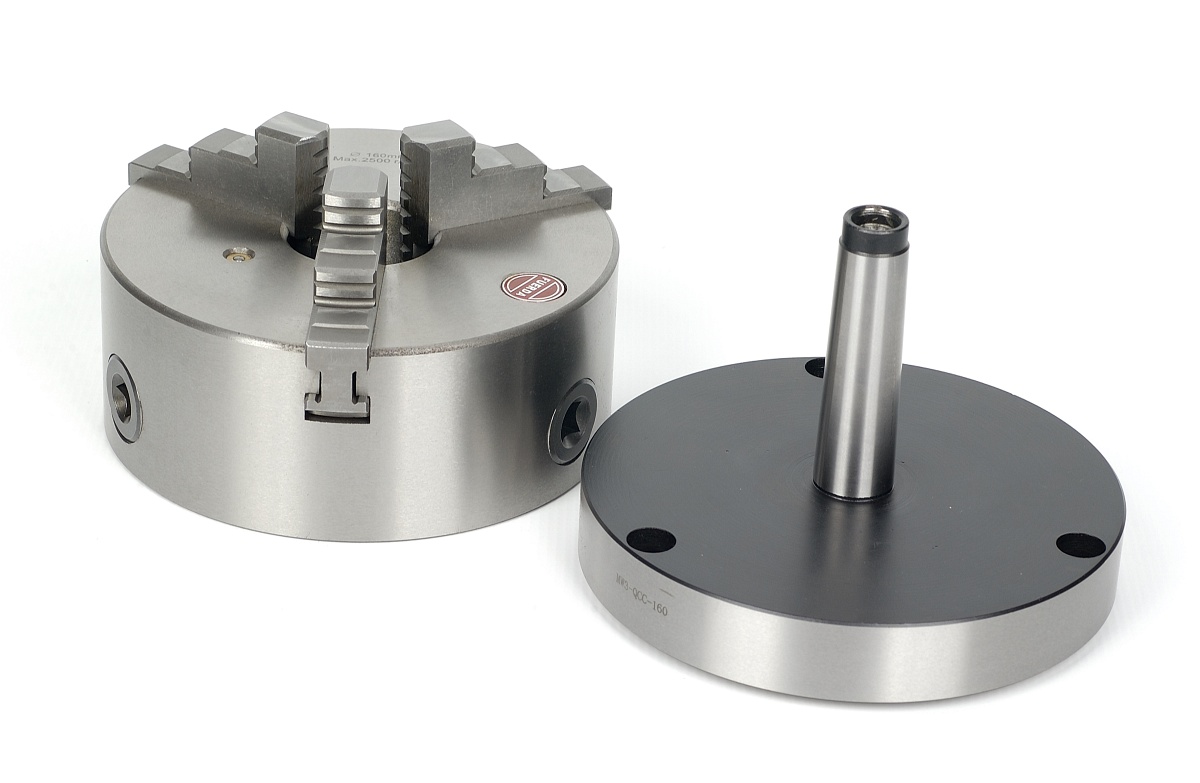

zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

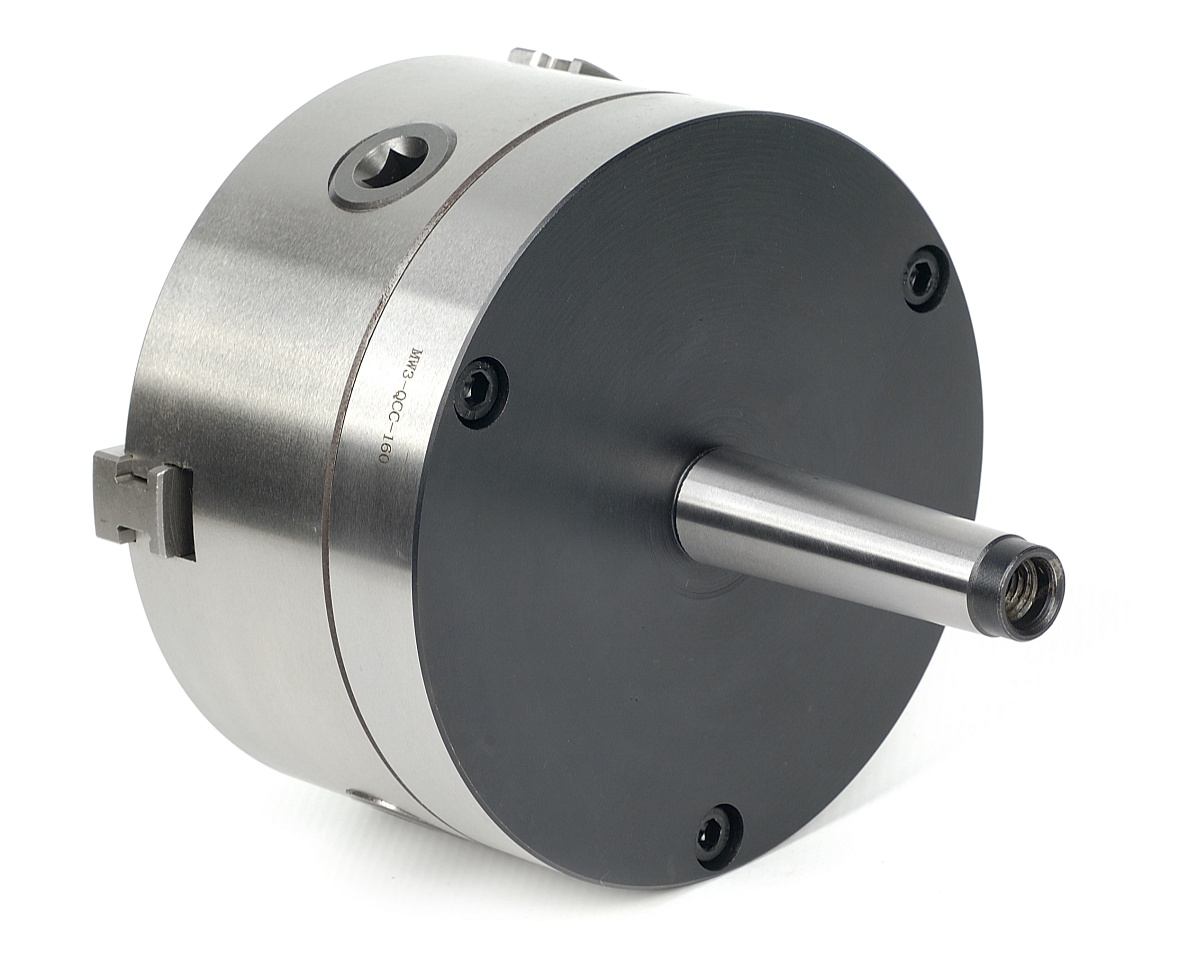

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 160 mm

A - 142mm

E - 130mm

nr.katalogowy : 11617 +  07491
