UCHWYT TOKARSKI 160mm MORSE 4

UCHWYT TOKARSKI 160mm MORSE 4
Kod towaru: 07491
Cena: 1 000,00 zł z VAT 813,01 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

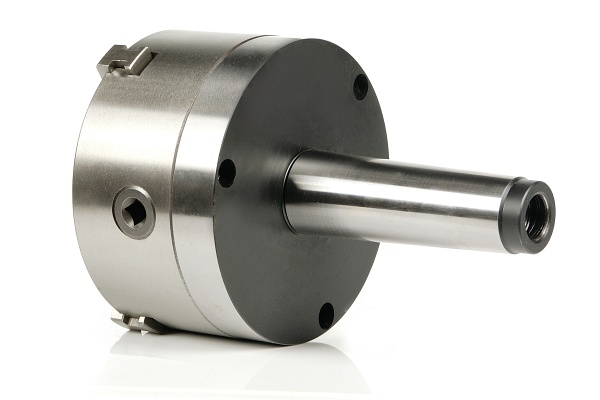

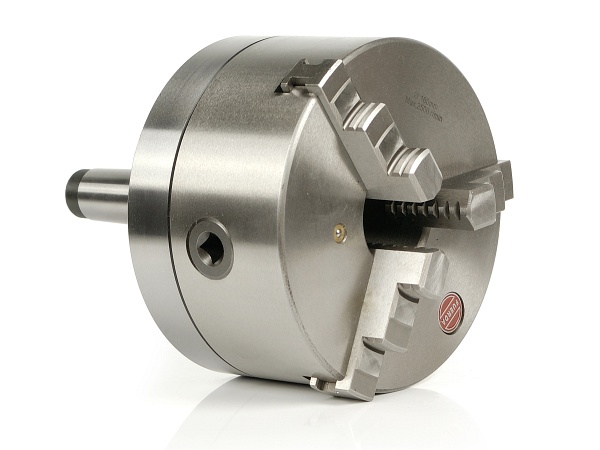

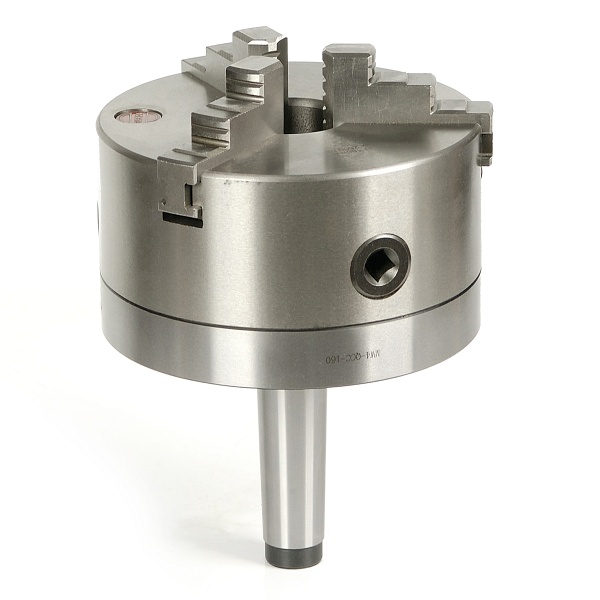

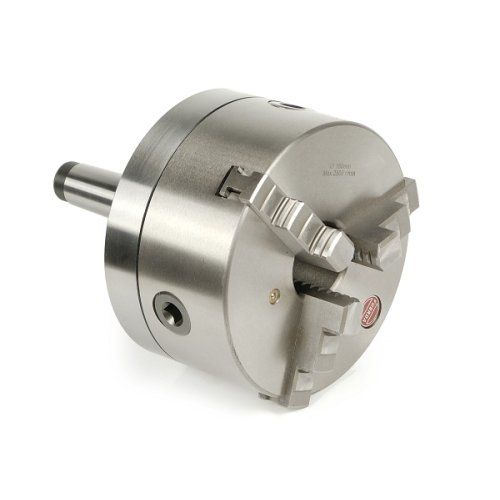

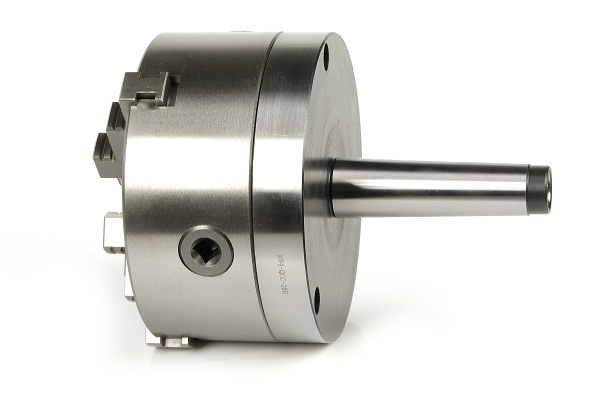

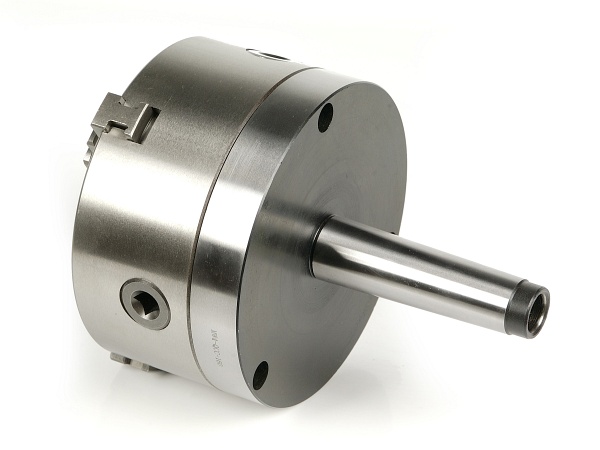

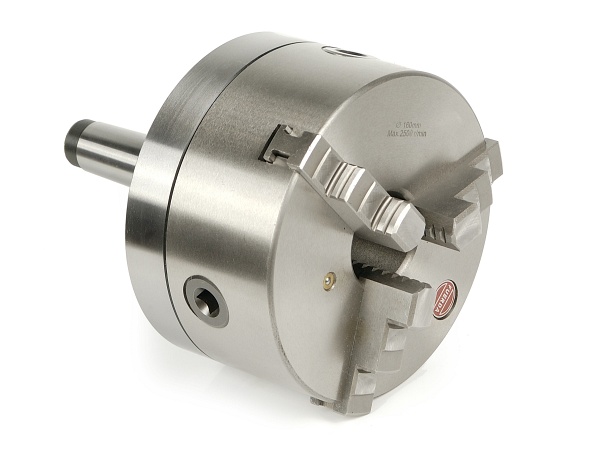

UCHWYT TOKARSKI 160mm

z przejściem z morsa 4



( w zestawie znajdują się  2 kpl. szczęk :

zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )











Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI







89



88









DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



 243



DLA ROZMIARU 160mm

A - 142mm

E - 130mm









nr.katalogowy : 10945 + 07491
