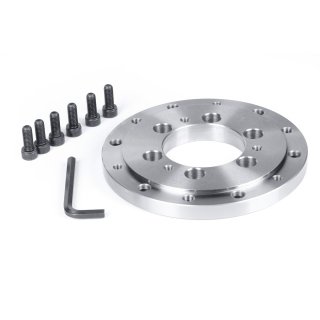

Tarcza zabierakowa 200mm FLS200_A5

Rysunek techniczny tarczy zabierakowej :

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, proszę na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 200/A5 ,
natomiast w kolejnej kolumnie Taper Size - 5 .Ta aukcja dotyczy właśnie tego TYPU.

A  -200mm rozmiar uchwytu

QTY-N  - ILOŚĆ   I RODZAJ ŚRUB MONTAŻOWYCH

G. - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najwęższym miejscu .

E - średnica mierzona w osi śruby po przekątnej -od strony tokarki

B- Grubość tarczy głównego elementu .

C,F  - WYMIARY DOTYCZĄCE MONTAŻU UCHWYTU - WYMIAROWANIE NA KOLE
