Uchwyt tokarski 3 szczękowy samocentrujący 200mm bezpośrednie mocowanie Stożek D6

Uchwyt tokarski 3 szczękowy samocentrujący 200mm bezpośrednie mocowanie Stożek D6
Kod towaru:
Chwilowy brak towaru
Cena: 1 100,00 zł z VAT 894,31 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

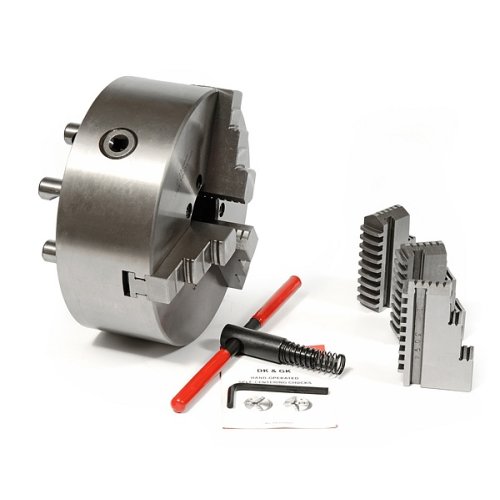

UCHWYT TOKARSKI 3 SZCZĘKOWY 200mm . SAMOCENTRUJĄCY

M
odel z bezpośrednim mocowaniem na stożek D6.

marka - FUERDA . PRODUKT IMPORTOWANY .



numer katalogowy : 003071

Seria Dk11-200 D6

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .


- FABRYCZNIE NOWY .

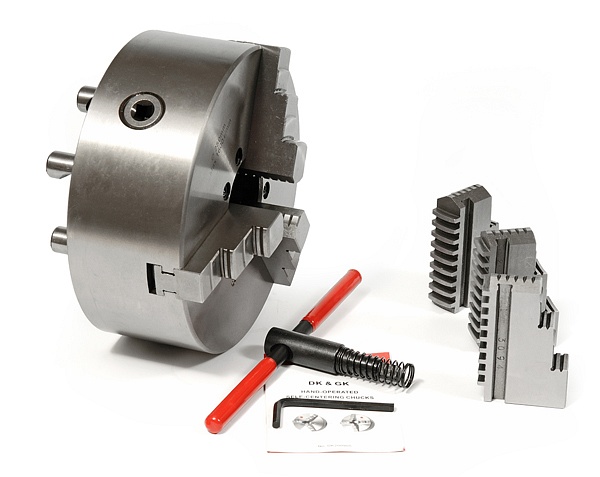

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE  DIN 55029

STOŻEK D6

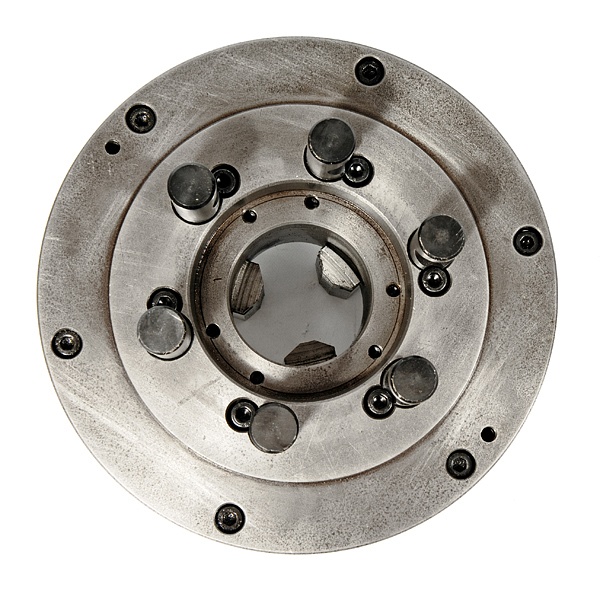

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar  200 taper size  6  :








2131

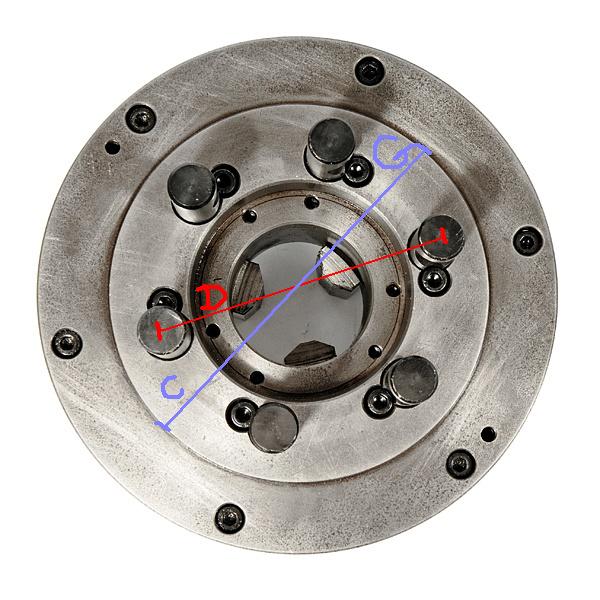

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :



Chuck Dia - rozmiar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub


Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu






Poniżej zakres mocowań :


12


Wymiary szczęk stosowane w tej serii :



szczeki
