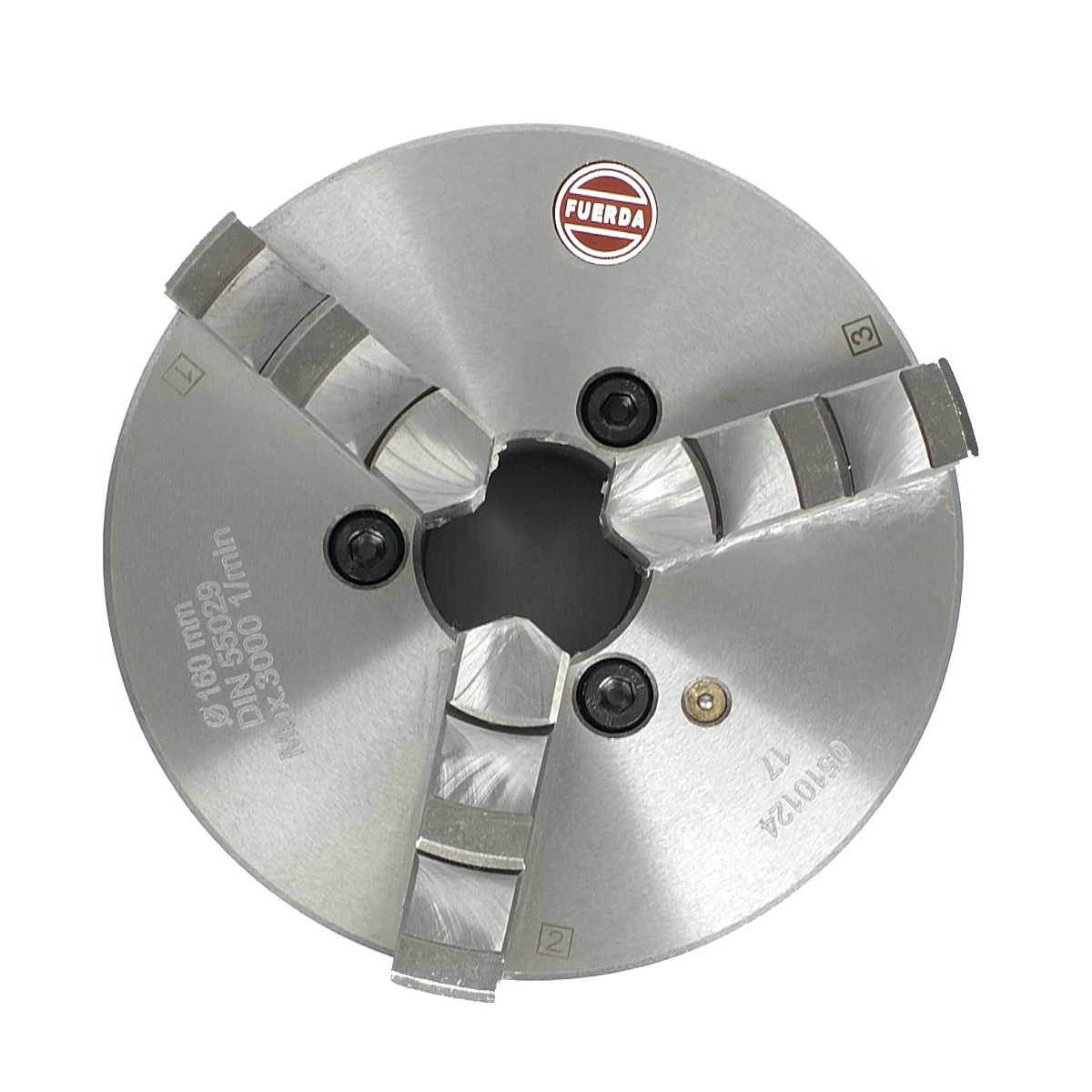

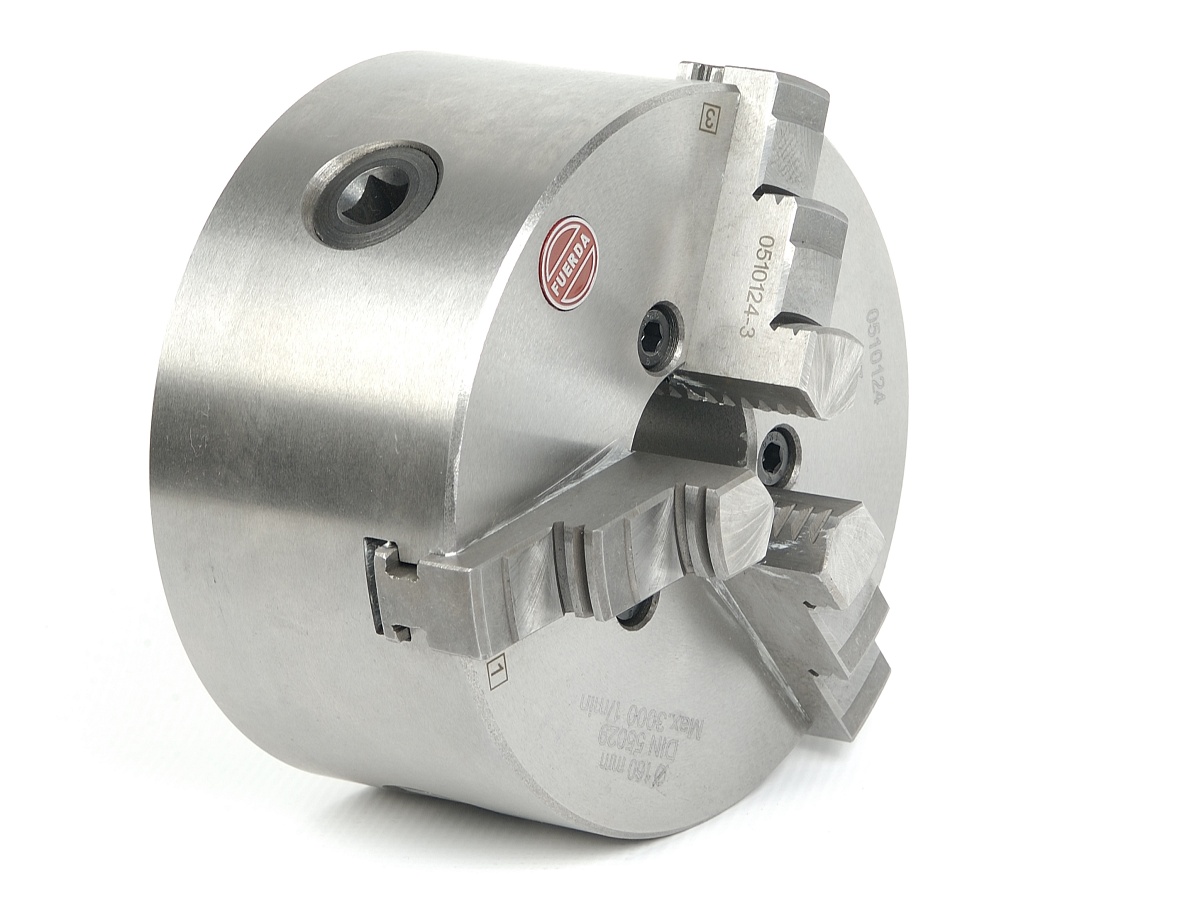

Uchwyt tokarski 3 szczękowy samocentrujący 160mm bezpośrednie mocowanie Stożek D4

marka - FUERDA . PRODUKT IMPORTOWANY .




numer katalogowy : 11641

Seria PS3-160 D4

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

Najważniejsze zalety tej serii :

- w tej serii zastosowano szczęki ,które są kompatybilne z polskimi .

Jeżeli posiadacie już Państwo polskie uchwyty oraz szczęki gwarantujemy

pełną kompatybilność jeżeli chodzi o zastosowane szczęki jak i mocowanie .

- uchwyty z tej serii charakteryzują się bardzo wysokim paremetrem dokładności

- zastosowana w nich bardzo wysokiej jakości smary , dzięki temu

uchwyt nie jest narażony na korozję .

- uchwyty są wyprodukowane w przeciągu ostatnich paru miesięcy !!!

kupując u nas macie Państwo pewność , że nie będzie to zleżały 15 letnie narzędzie nagryzione przez znak czasu .

- FABRYCZNIE NOWY .

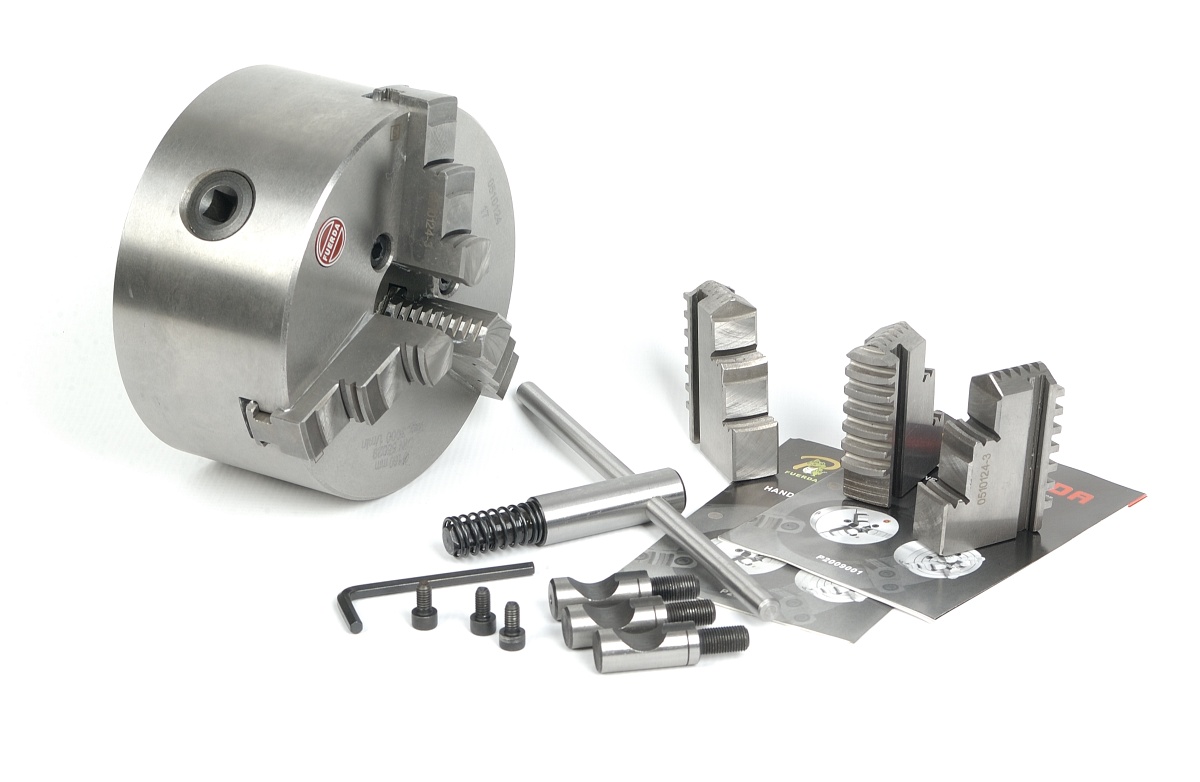

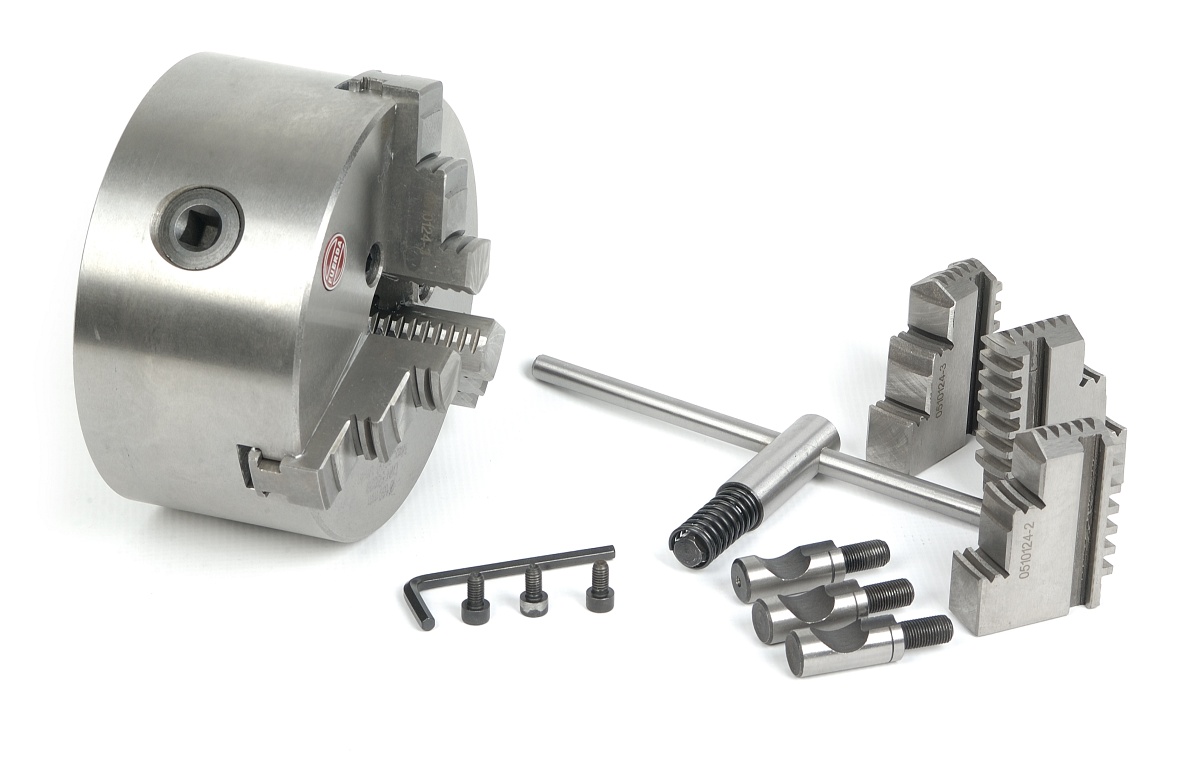

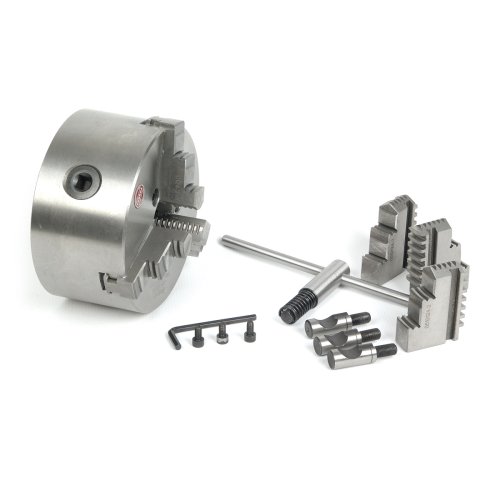

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE  DIN 55029

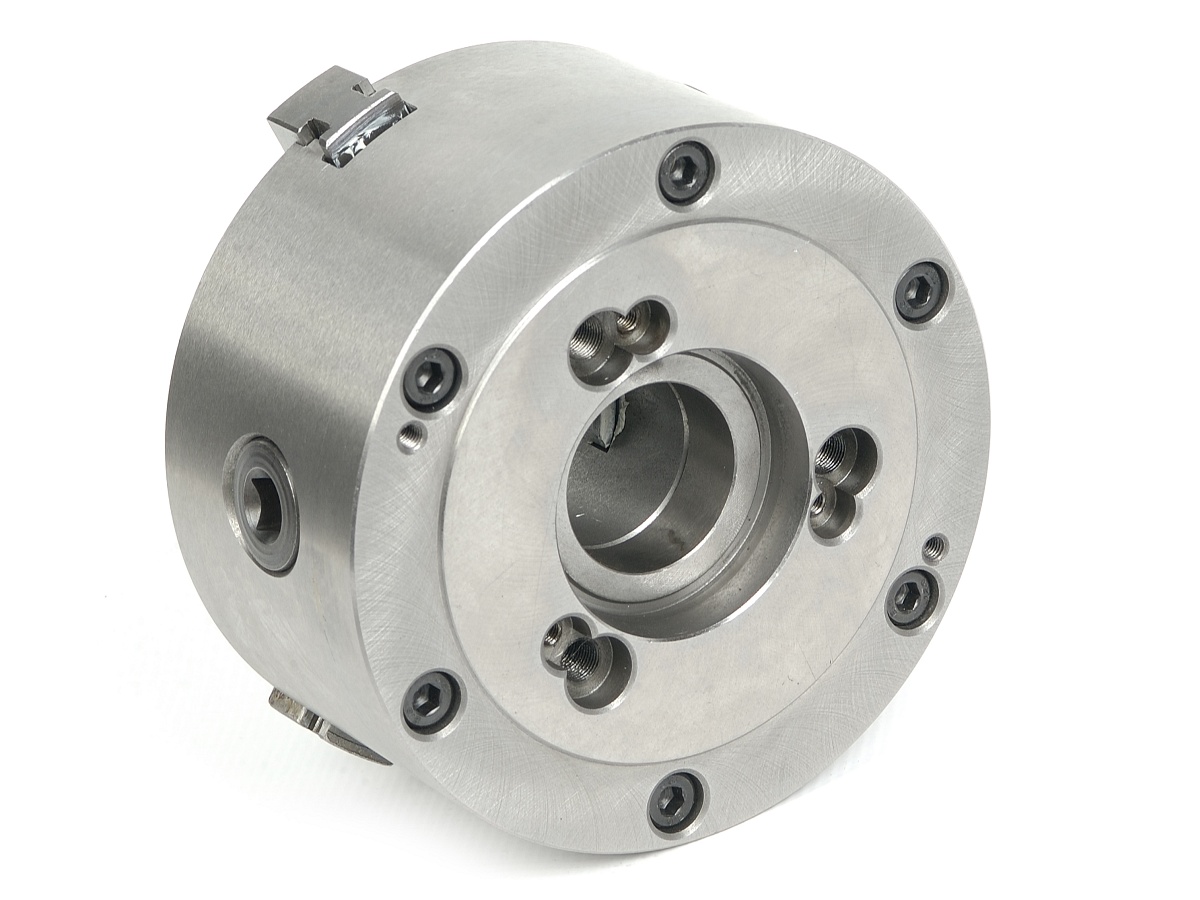

STOŻEK D4

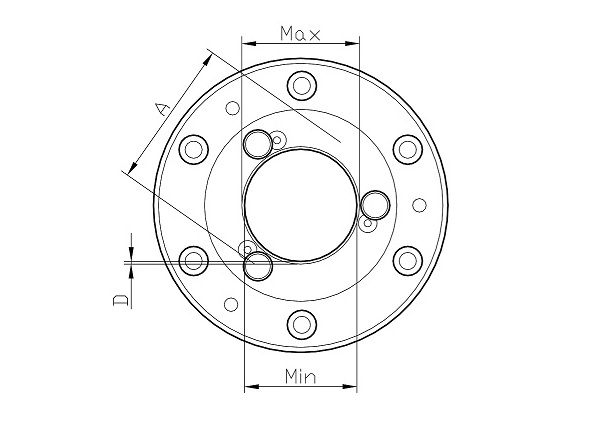

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar  160 taper size  4  :

poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :

Chuck Dia - rozmiar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu

 Zakres mocowań :






Poniżej przedstawiamy wymiary szczęk  jakie są stosowane w tej serii    :
