UCHWYT TOKARSKI 100mm 5C

UCHWYT TOKARSKI 100mm 5C
Chwilowy brak towaru
Cena: 650,00 zł z VAT 528,46 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

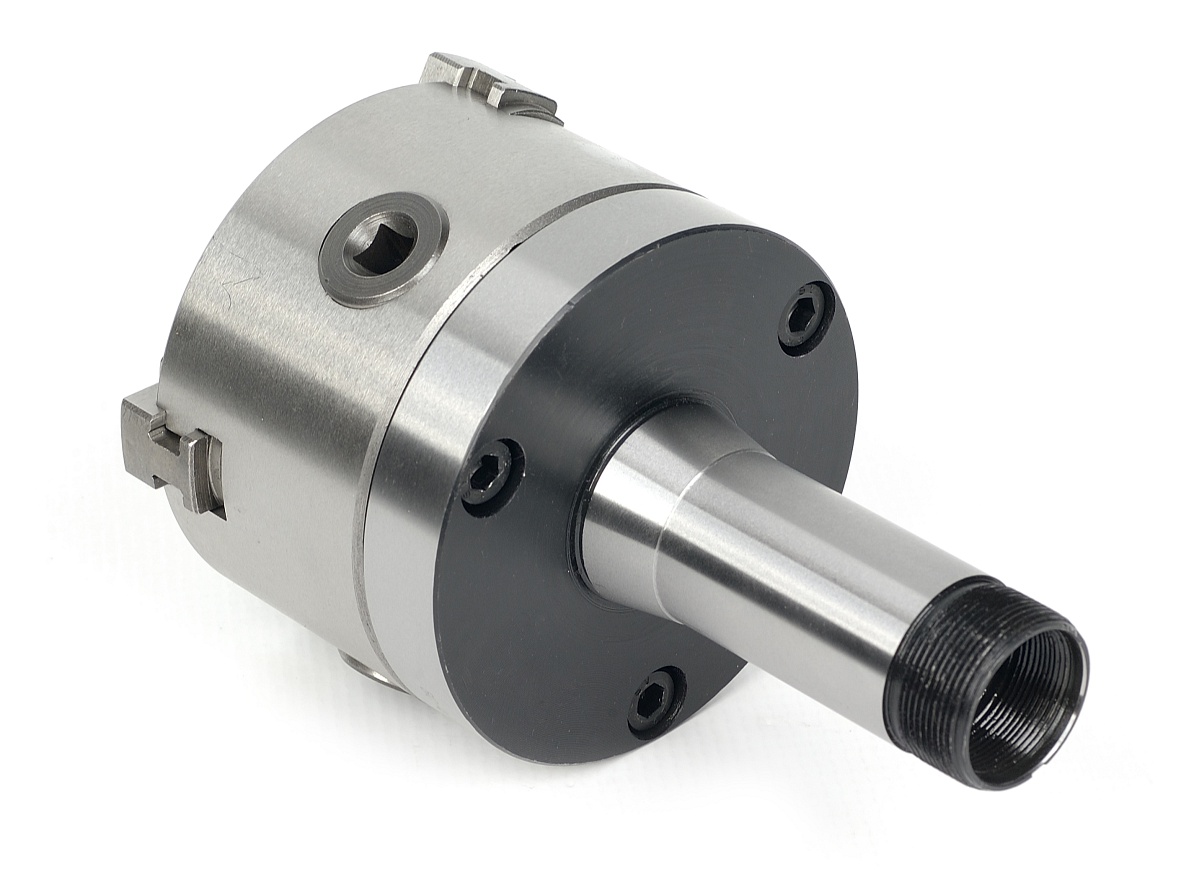

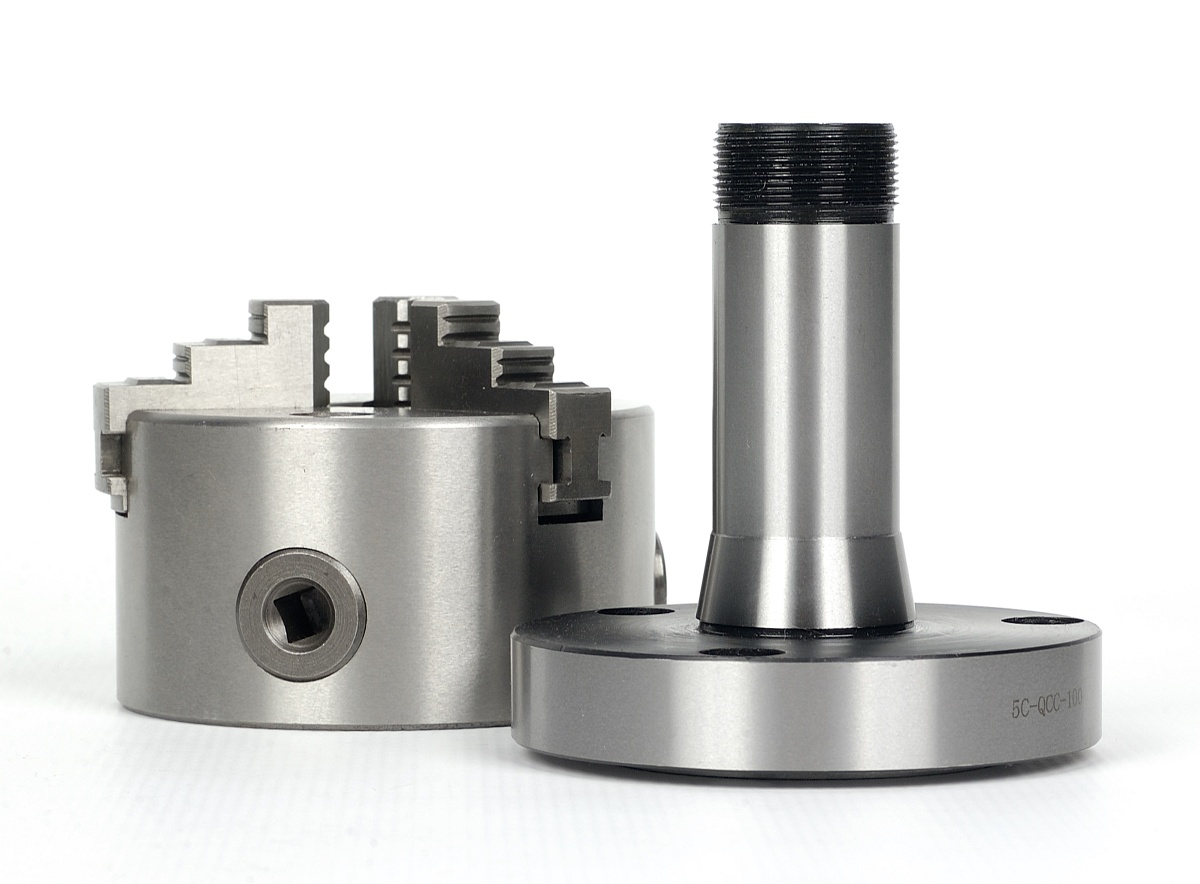

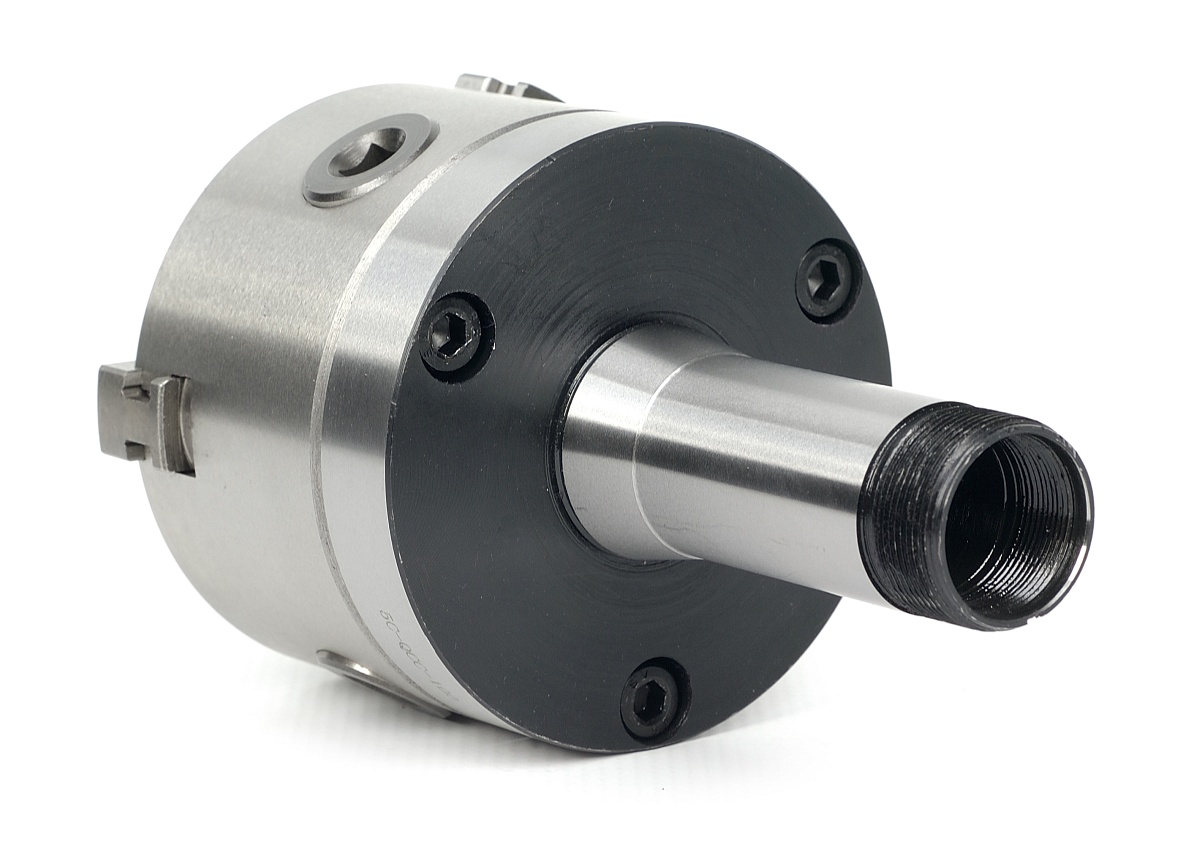

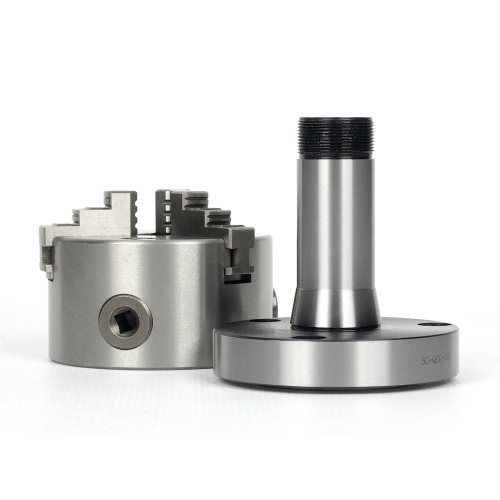

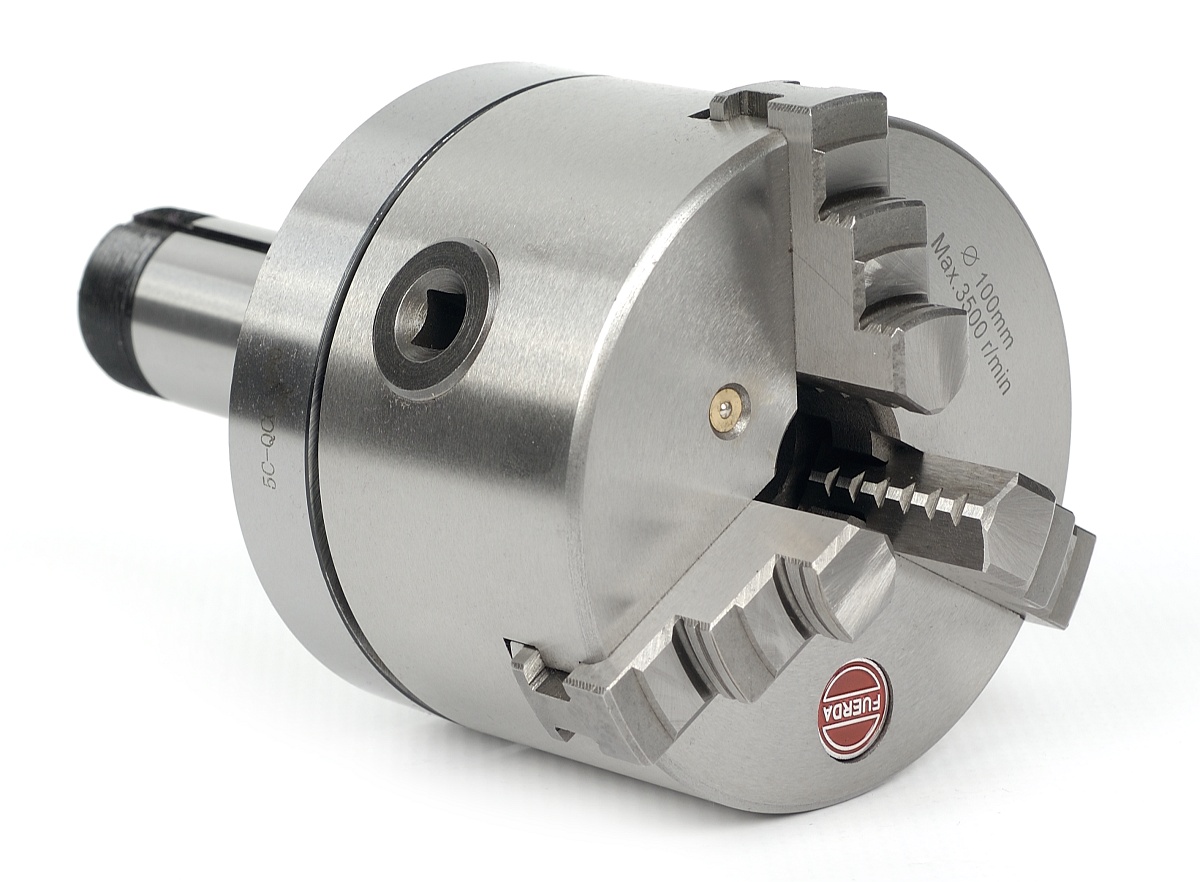

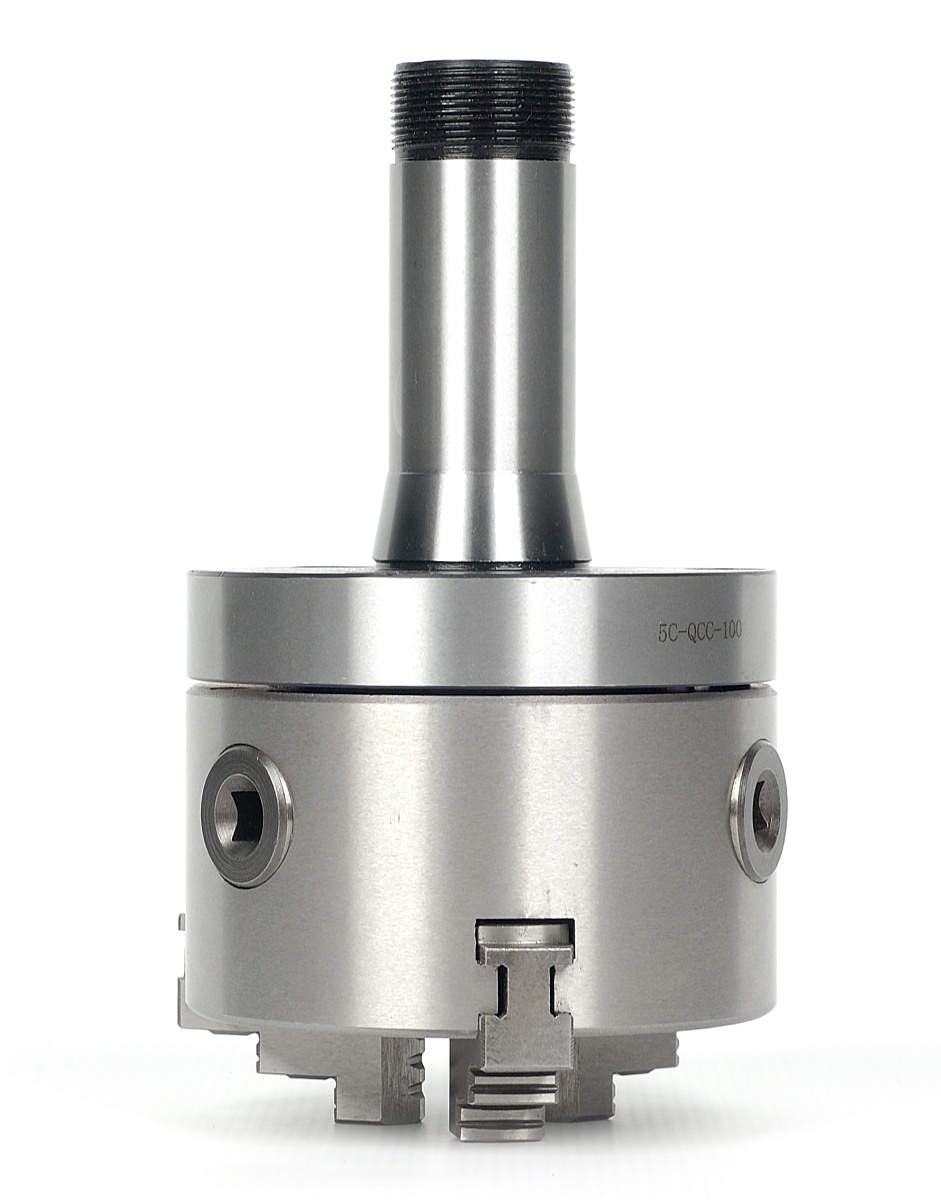

UCHWYT TOKARSKI 100mm  z przejściem  na 5C

( w zestawie znajdują się  2 kpl. szczęk :

zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )

nr. katalogowy 11622 + 07489









Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI







89



88







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



132

















DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :





DLA ROZMIARU 100 mm

A - 84mm

E - 72mm
