UCHWYT TOKARSKI 160mm 5C

UCHWYT TOKARSKI 160mm 5C
Kod towaru: 07491
Chwilowy brak towaru
Cena: 850,00 zł z VAT 691,06 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

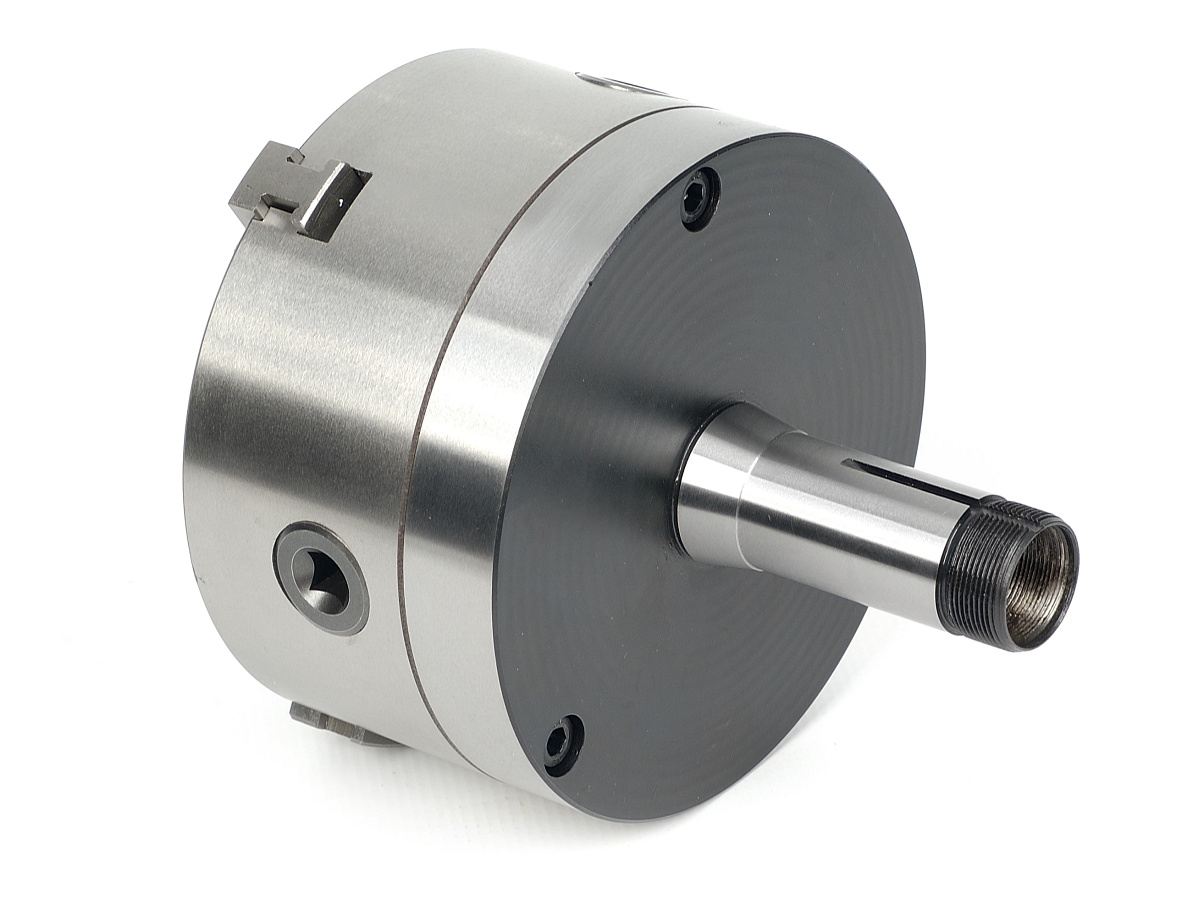

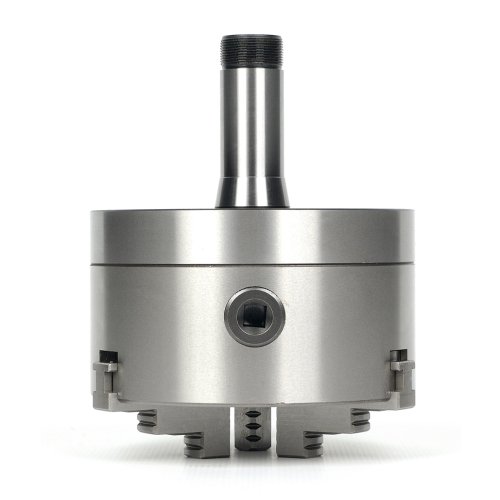

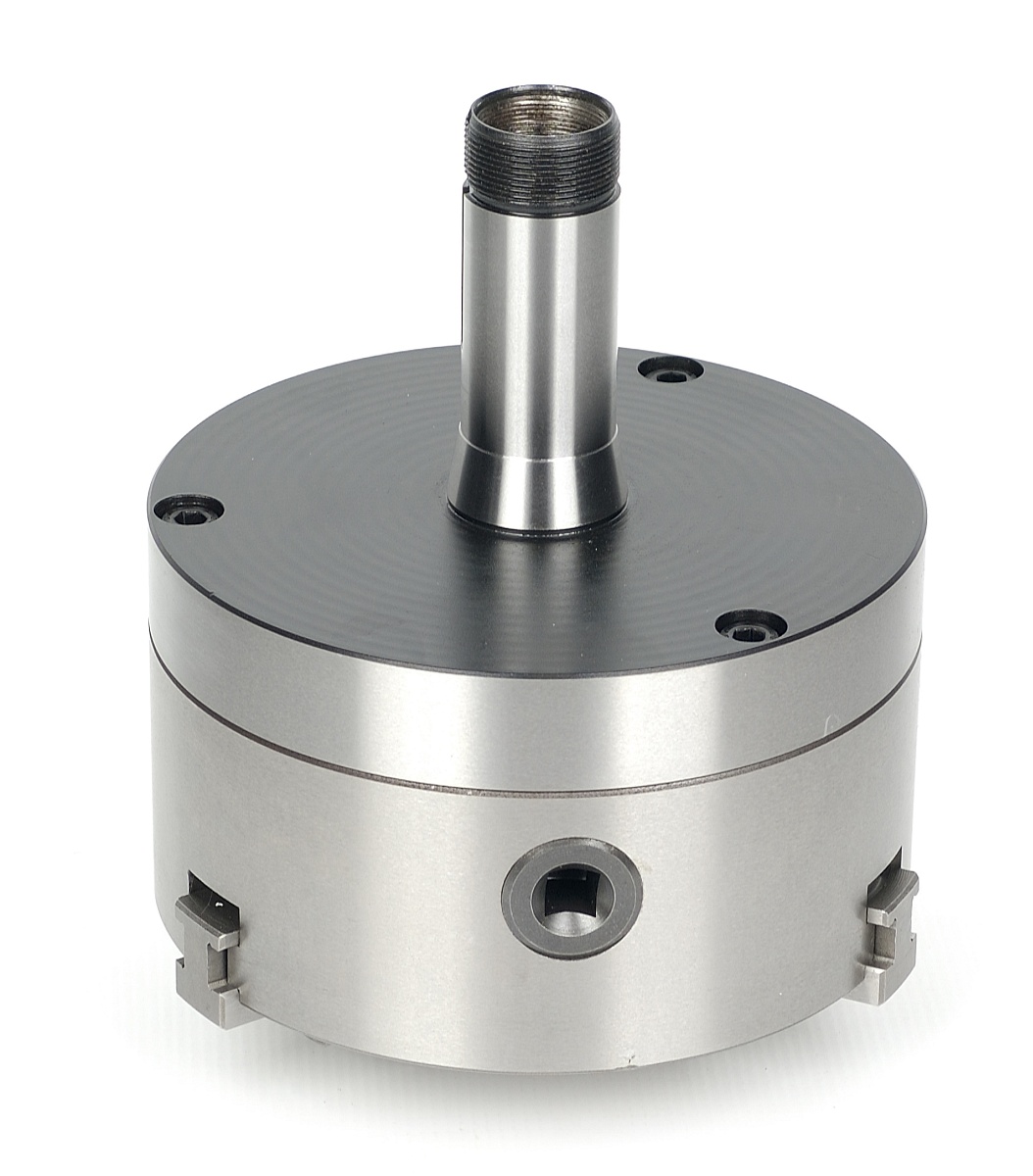

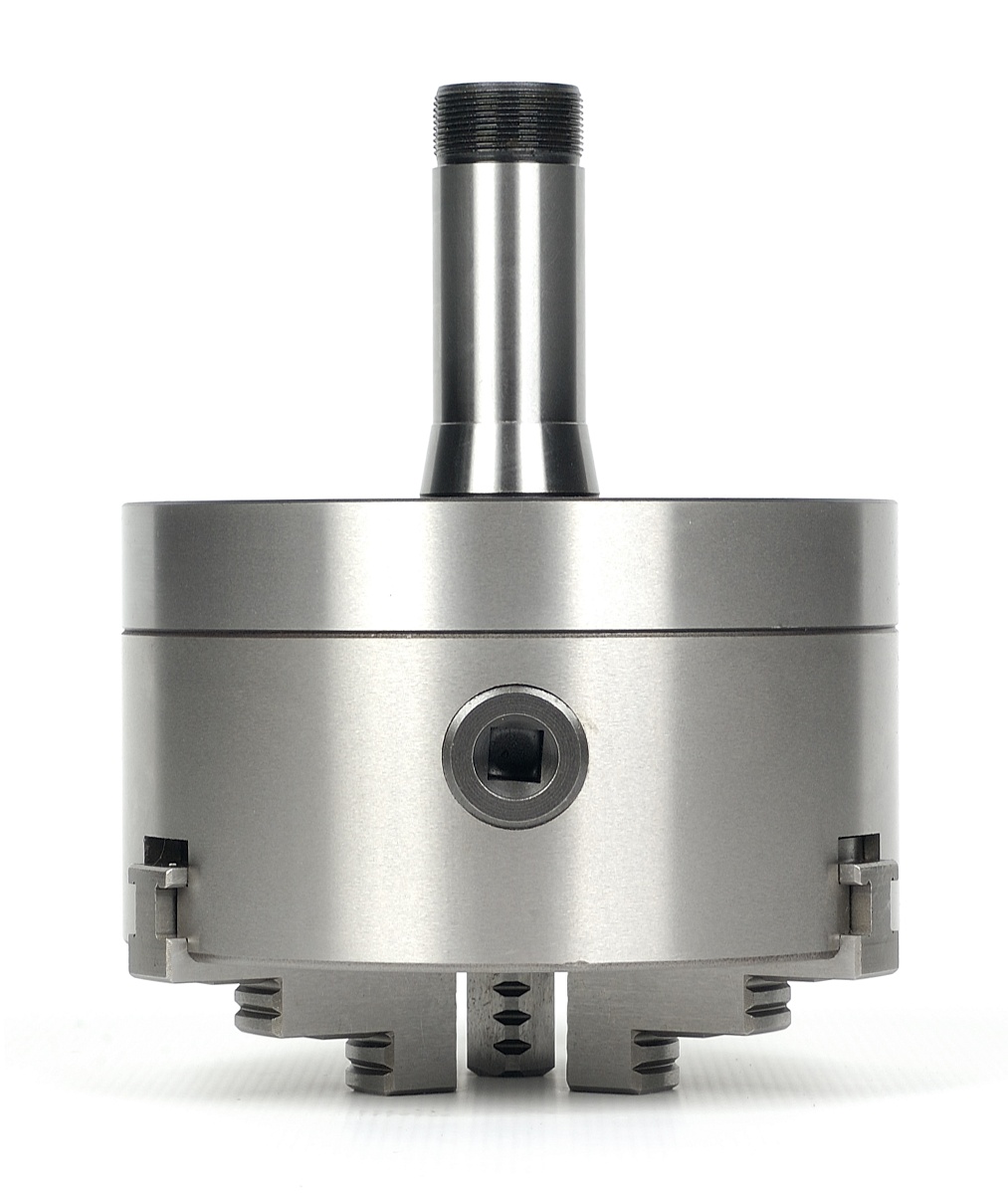

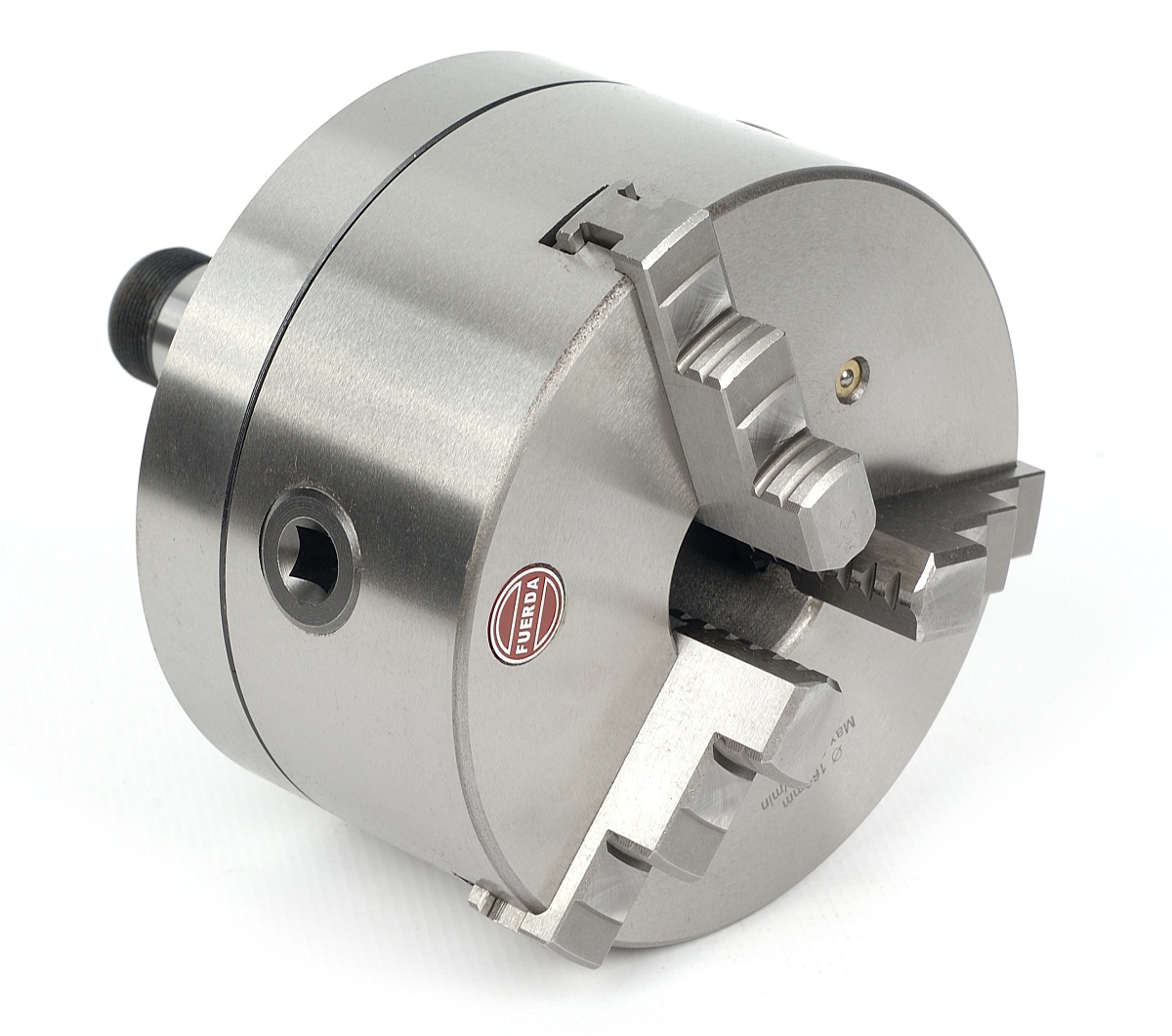

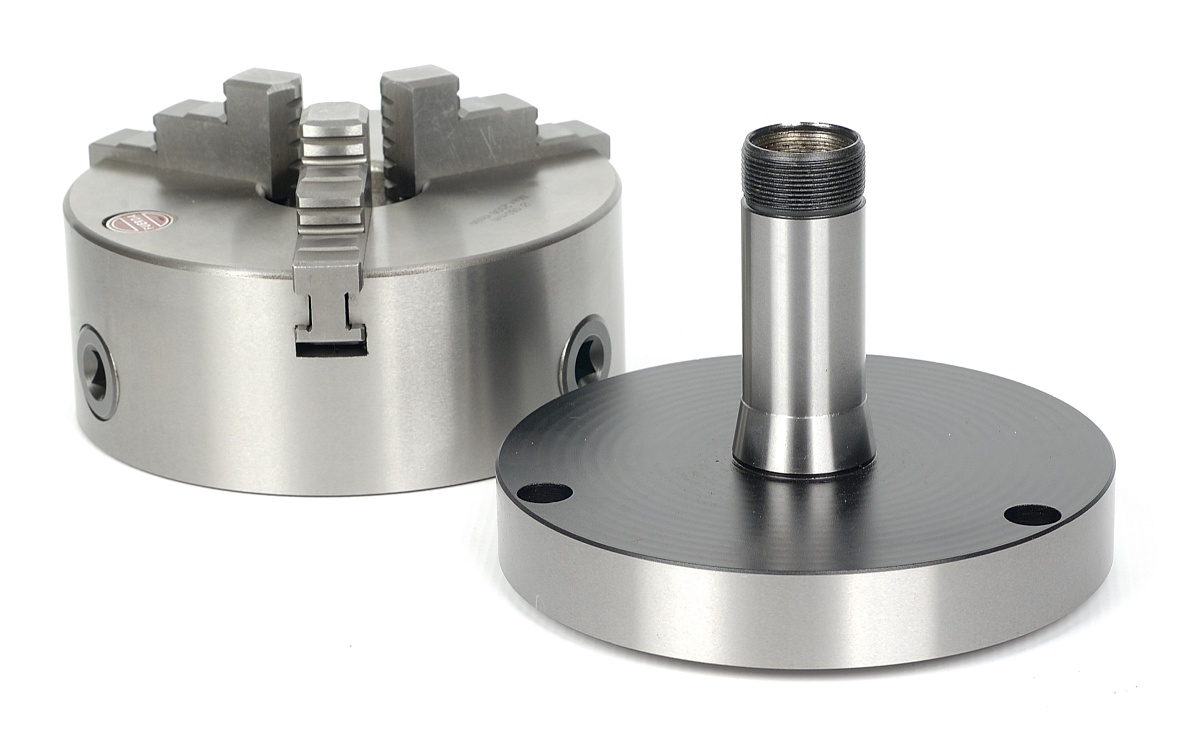

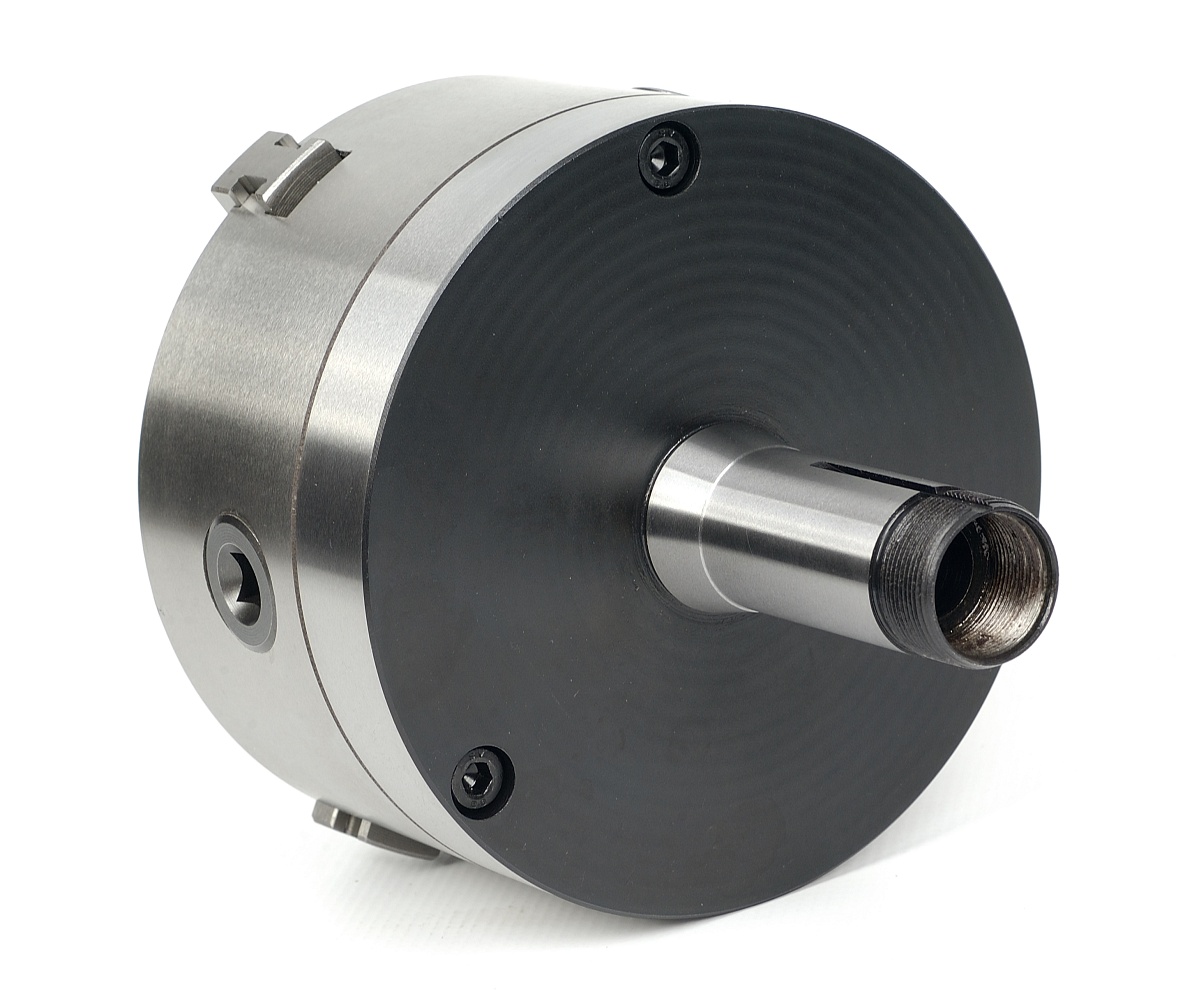

UCHWYT TOKARSKI 160mm  z przejściem  na 5C

( w zestawie znajdują się  2 kpl. szczęk :

zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )

nr. katalogowy 11625 + 07491









Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI






89



88







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



132















DLA ROZMIARU 160mm

A - 142mm

E - 130mm
